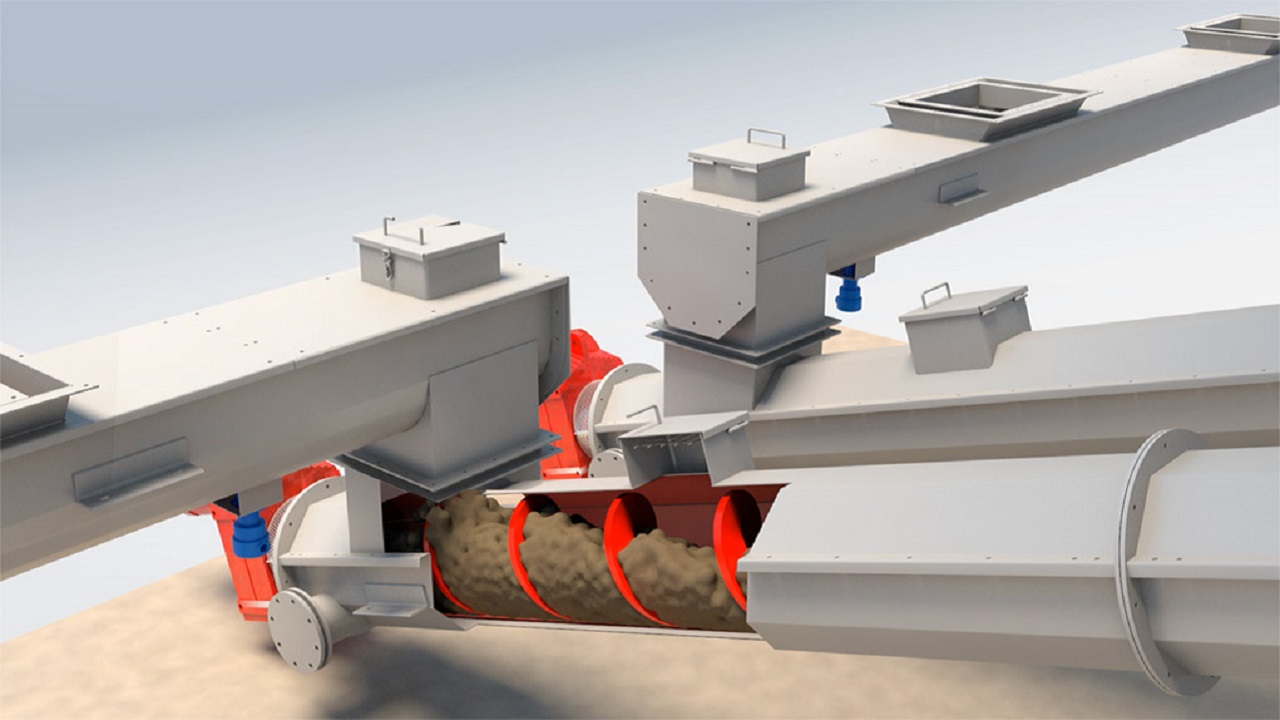

Виды винтовых конвейеров: конструкция и применение шнекового транспортера

В современной промышленности винтовые конвейеры стали настоящей рабочей лошадкой для транспортировки материала. Эти устройства, работающие по принципу архимедова винта, завоевали широкое применение благодаря своей простоте и надежности. Знаете, что особенно привлекает инженеров? Возможность перемещать самые разные материалы — от муки до цемента — с минимальными затратами энергии.

Основным преимуществом винтового конвейера является его способность работать в закрытом корпусе, что исключает пыление и загрязнение окружающей среды. При этом конструкция настолько проста, что обслуживание не требует специальных навыков.

Что представляет собой винтовой конвейер

Винтовой конвейер — это транспортер, который представляет собой вращающимся винта (шнека) внутри цилиндрического корпуса. Принцип работе основан на перемещении материала вдоль оси вращения за счет спирали, закрепленной на валу. Честно говоря, эта технология проверена временем — подобные устройства использовались еще в Древней Греции для подачи воды.

Современный шнековый транспортер состоит из нескольких ключевых элементов. Центральный вал с приваренной спиралью — это сердце всей системы. Корпус обычно изготавливают из стали или нержавеющих сталей, что обеспечивает долговечность оборудования. Привода с редуктором позволяет контролировать скорость вращения и, соответственно, производительность.

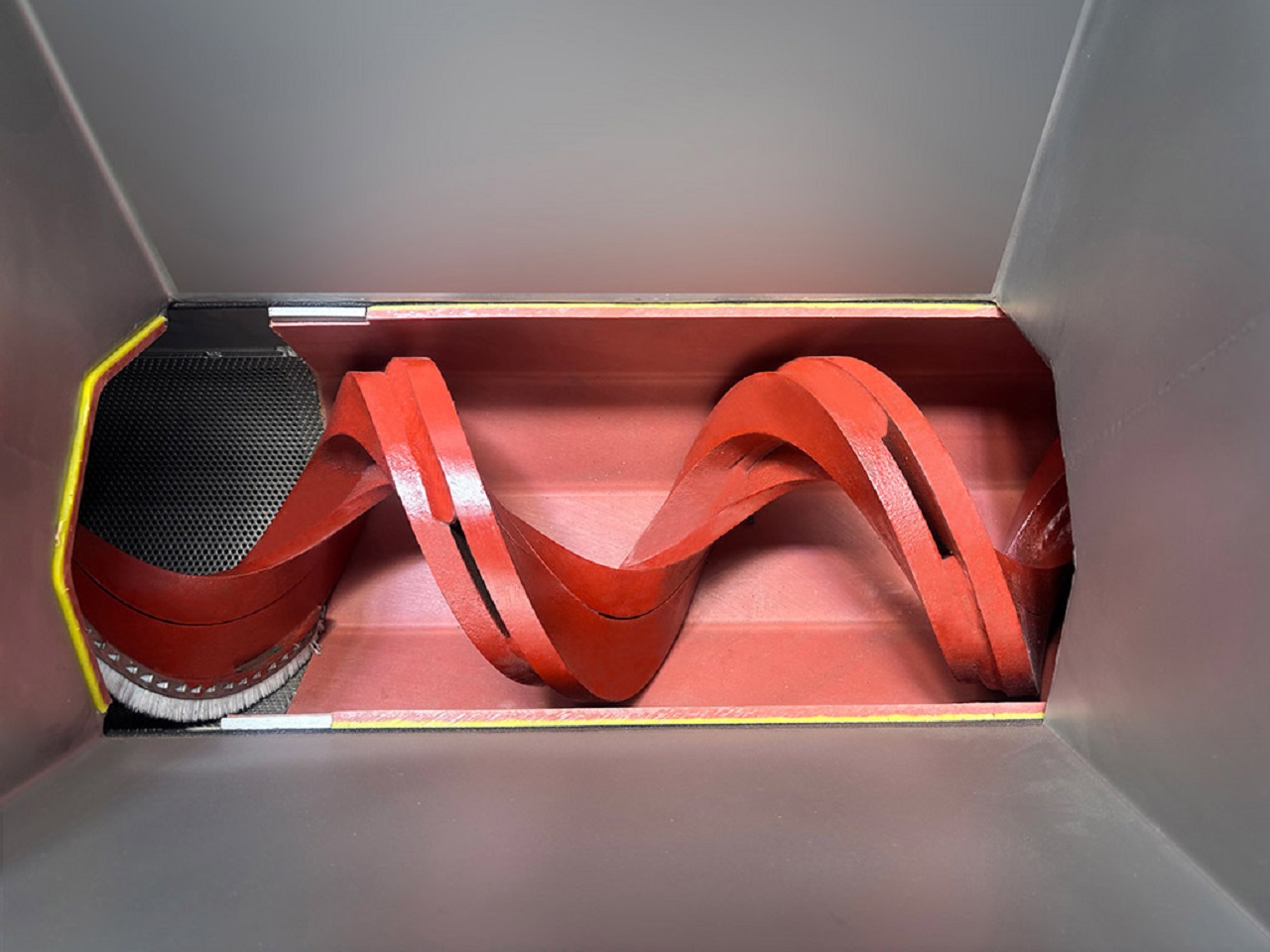

Конструкция винтового конвейера: инженерные решения

Если заглянуть внутрь винтового конвейера, то можно увидеть продуманную до мелочей конструкцию. Шнек — это не просто винт с навитой спиралью. Его форму инженеры рассчитывают с учетом свойств перемещаемого материала, требуемой производительности и условий эксплуатации.

Вал изготавливают из специального материала, способного выдержать не только крутящие нагрузки, но и абразивному воздействию транспортируемых веществ. Спираль может быть сплошным или лопастное — это зависит от того, какой материал нужно перемещать.

В зависимости от диаметру шнека и шага спирали, один конвейер может транспортировать от нескольких килограммов до десятков тонн материала в час.

Корпус выполняют из труб различного диаметра. Для сыпучих материалов, которые могут вызывать коррозию, применяют нержавеющих сталей или специальные покрытия. Загрузочную и разгрузочный люки размещают в нужных местах по длине конвейера, что позволяет гибко настраивать технологический процесс.

Опоры агрегата рассчитываются исходя из массы транспортера и динамических нагрузок при работе. Промежуточная опоры устанавливается через определенные расстояния — обычно через каждые 3-4 метра для горизонтальный конвейеров.

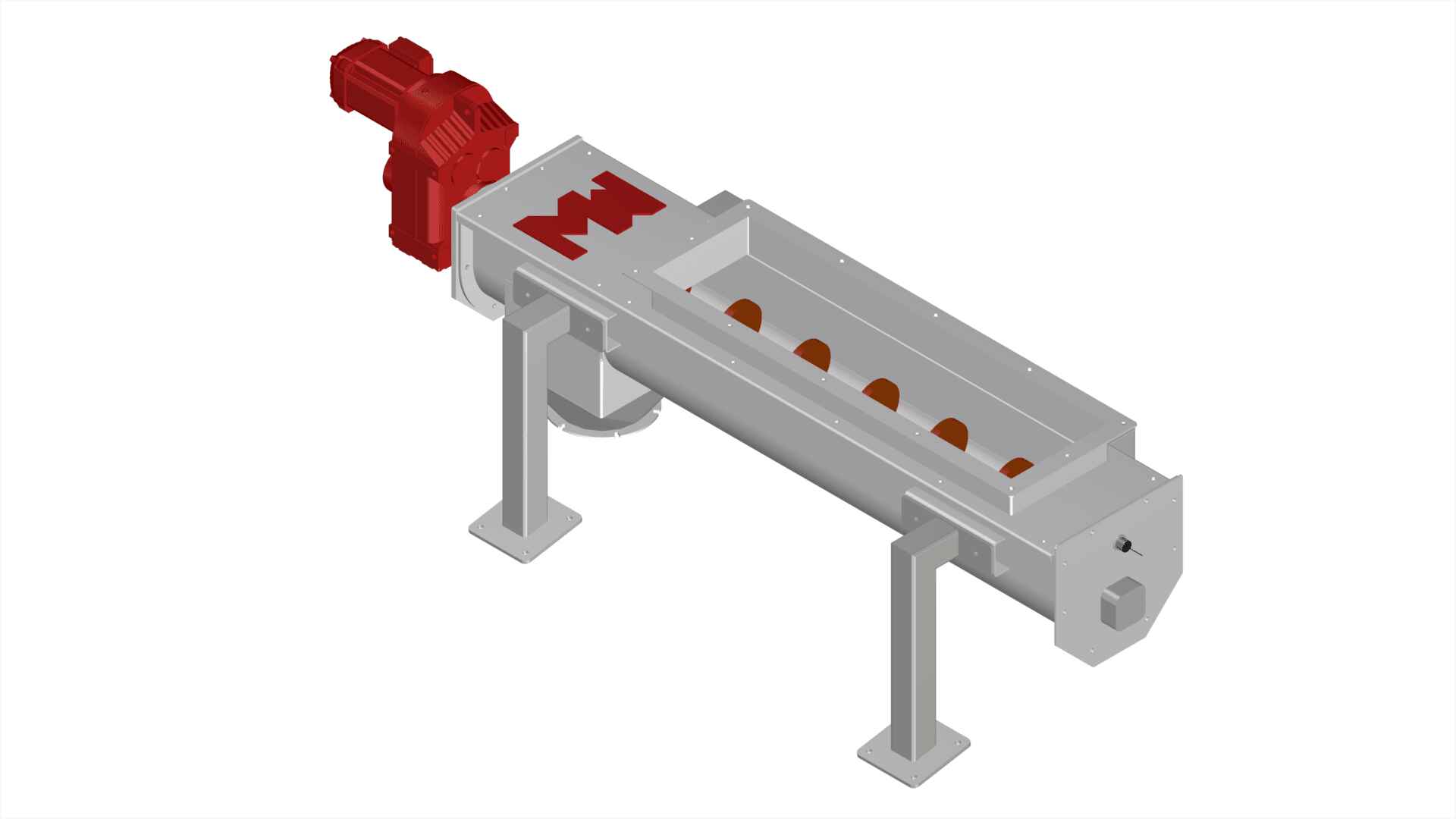

Типы винтовых конвейеров по конструктивным особенностям

Разнообразие типов винтовых конвейеров поражает своей широтой. Каждый тип создан для решения конкретных задач транспортировки. По правде, выбор нужного типа — это половина успеха всего проекта.

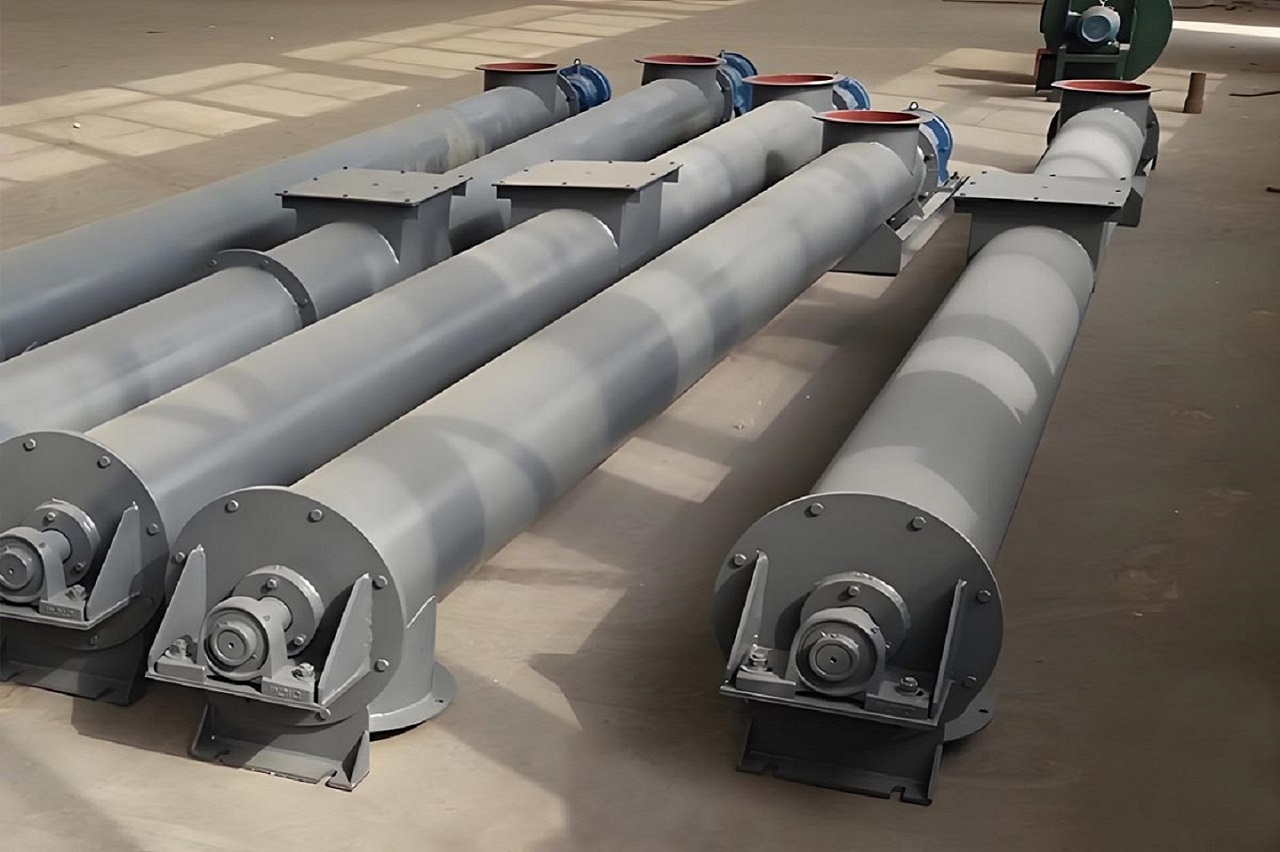

Горизонтальные шнековые транспортеры

Горизонтальный винтовые конвейеры — это классика жанра. Они обеспечивают перемещение материала на расстояния от нескольких метров до сотни метров. Такие устройства широко применяют на предприятиях пищевой и химической промышленности.

Особенность горизонтальных моделей заключается в том, что материала движется исключительно за счет вращения винта. Гравитация здесь не помощник, поэтому все зависит от правильного расчета шага спирали и скорости вращения.

Наклонные и вертикальные модели

Когда нужно поднять материал на высоту, на помощь приходят наклонные винтовые конвейеры. Угол наклонка может достигать 45 градусов, а в некоторых случаях — и больше. Вертикальном транспортеры способны поднимать материал на значительную высоту, используя специальную форму витки спирали.

В таких системах принцип действия несколько отличается. Материал не только толкается винтом, но и поднимается по спирали, как по винтовой лестнице. Это требует более мощного привода и точного расчета производительности.

1. Сплошная спираль
   Непрерывная лента, навитая на вал, обеспечивает равномерную подачу материала
2. Ленточная спираль
   Изготовленные из отдельных лопастей, позволяет легко заменять изношенные участки
3. Лопастное исполнение
   Отдельные лопастей, приваренные к валу под определенным углом
4. Спираль переменного шага
   Изменяющийся шаг позволяет регулировать скорость движения материала по длине

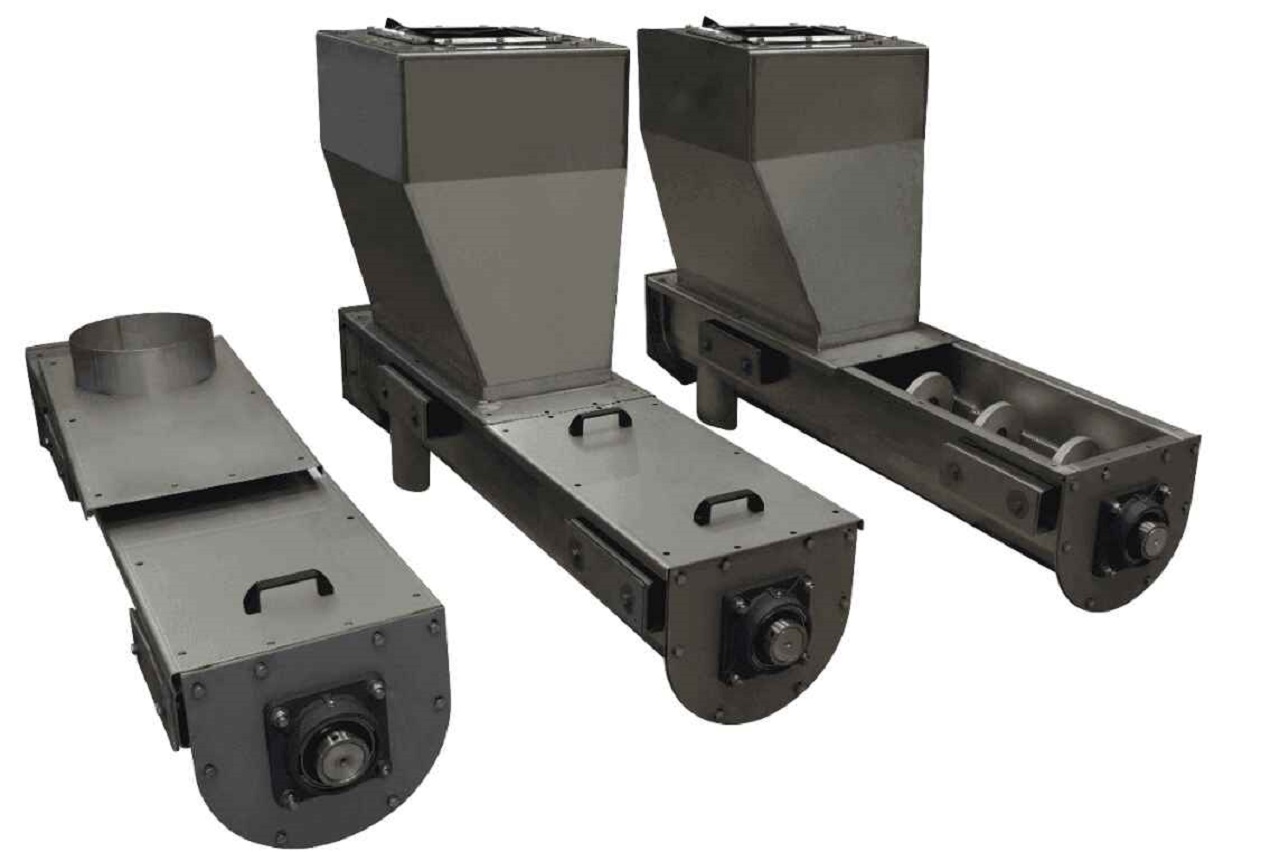

Виды винтовых конвейеров по назначению

Применение винтовых конвейеров в различных отраслях промышленности породило множество специализированных модификаций. Каждая из них оптимизирована под конкретные задачи.

Транспортировки сыпучих материалов

Для транспортировки сыпучих материалов — зерна, муки, цемента, песка — используют конвейеры со сплошным винтом. Такая конструкция обеспечивает бережное перемещение без повреждения частиц материала. Шаг спирали выбирается таким образом, чтобы минимизировать расслоение и сегрегацию компонентов смеси.

В пищевой промышленности особое внимание уделяется гигиеническим требованиям. Корпус и шнек изготавливают из нержавеющей стали пищевого класса, а все соединения выполняют так, чтобы исключить скопление остатков продукта.

Для агрессивных сред

В химической промышленности винтовые конвейеры должны работать с агрессивными веществами. Здесь требуются специальные материалы изготовления — специального коррозионностойкие стали, титановые сплавы или полимерные покрытия.

Такие конвейеры имеют усиленные уплотнения и систему контроля герметичности. Возможна установка специального оборудования для нейтрализации испарений или сбора пыли.

Технические характеристики и параметры

При выборе винтового конвейера ключевую роль играют технические характеристики. Производительность зависит от диаметра шнека, частоты вращения, шага спирали и свойств транспортируемого материала. Обычно производительность указывается в тоннах в час или кубометрах в час.

Длина конвейера может быть различной — от нескольких метров для локальных задач до ста метров и более для магистральных транспортных систем. При большой длине устанавливают несколько промежуточных опор и подшипников.

Мощность привода рассчитывается исходя из производительности, длины транспортера, высоты подъема и свойств материала. Мотор подбирается с некоторым запасом мощности — это обеспечивает надежную работу в различных условиях эксплуатации.

Области применения винтовых конвейеров

Сфера применения винтовых конвейеров поистине впечатляет своей широтой. В строительной индустрии их используют для транспортировки цемента, песка, щебня. Пищевая промышленность не может обойтись без шнековых транспортеров при работе с мукой, крупами, сахаром.

Металлургическая промышленность применяет мощные винтовые конвейеры для перемещения руды, кокса, известняка. В химической отрасли эти устройства транспортируют самые разные порошкообразные и гранулированные вещества.

Сельское хозяйство — еще одна важная область. Элеваторы, комбикормовые заводы, зернохранилища — везде работают шнековые транспортеры. Они перемещают зерно, комбикорма, удобрения.

Особенности эксплуатации в разных отраслях

В каждой отрасли есть своя специфика. В пищевой промышленности главное требование — соблюдение гигиенических норм. Все поверхности должны легко очищаться, а материалы — быть пищебезопасными.

Для химических производств критична стойкость к агрессивным средам. Здесь используют специальные материалы и защитные покрытия. В строительной индустрии важна способность работать с абразивными материалами без быстрого износа.

Энергетическая отрасль предъявляет требования к надежности и непрерывности работы. Угольные ТЭС, например, не могут позволить себе остановку подачи топлива из-за поломки конвейера.

Преимущества и недостатки

Как и любое техническое устройство, винтовые конвейеры имеют свои сильные и слабые стороны. Среди преимуществ можно выделить простоту конструкции — это действительно очень важно для промышленного оборудования. Чем меньше сложных узлов, тем реже поломки.

Возможность работы под наклоном и даже вертикально — это то, что выгодно отличает шнековые транспортеры от ленточных конвейеров. При этом герметичность корпуса решает массу проблем с пылением и загрязнением производственных помещений.

Но есть и ограничения. Винтовые конвейеры плохо подходят для транспортировки крупнокусковых материалов. Максимальный размер частиц обычно не должен превышать одной десятой диаметра шнека. Также существуют ограничения по длине — при большой протяженности возникают проблемы с прогибом вала.

Правильно спроектированный и изготовленный винтовой конвейер может работать десятилетиями без серьезных ремонтов.

Современные технологии и инновации

Современные винтовые конвейеры значительно отличаются от своих предшественников. Применение компьютерного моделирования позволяет точно рассчитать оптимальную форму шнека для конкретного материала. Новые материалы — керамические покрытия, композиты — существенно увеличивают срок службы оборудования.

Системы автоматического управления превратили простые механические устройства в интеллектуальные элементы производственных линий. Датчики контролируют загрузку, скорость, температуру, вибрацию. При отклонении от нормы система может автоматически корректировать параметры работы или подавать сигнал тревоги.

Частотные преобразователи позволяют плавно регулировать скорость вращения шнека, что особенно важно при работе с чувствительными к механическим воздействиям материалами. Энергосберегающие технологии снижают эксплуатационные расходы.

Интеллектуальные системы мониторинга

Современное промышленный оборудование немыслимо без систем мониторинга. Винтовые конвейеры оснащаются датчиками вибрации, которые позволяют отслеживать техническое состояние подшипников и выявлять износ на ранней стадии.

Системы контроля производительности измеряют количество перемещаемого материала и сравнивают с заданными параметрами. Это позволяет оптимизировать технологические процессы и выявлять проблемы в работе смежного оборудования.

Выбор и расчет винтового конвейера

При выборе винтового конвейера нужно учитывать множество факторов. Тип перемещаемого материала определяет конструкцию шнека и материал изготовления. Для липких веществ применяют специальные профили спирали, предотвращающие налипание.

Требуемая производительность влияет на диаметр шнека и скорость вращения. Но здесь важно не переборщить — слишком высокая скорость может привести к разрушению частиц материала или чрезмерному износу оборудования.

Условия эксплуатации — температура, влажность, агрессивность среды — определяют материалы конструкции и необходимость дополнительной защиты. В некоторых случаях требуется обогрев или охлаждение корпуса.

Расчетные формулы и методики

Расчет винтового конвейера — это комплексная инженерная задача. Производительность зависит от геометрических параметров шнека, свойств материала, скорости вращения. Существуют проверенные формулы, но окончательные параметры часто определяются опытным путем.

Мощность привода рассчитывается с учетом сопротивления перемещению материала, потерь в подшипниках, необходимости преодоления подъема. Коэффициент заполнения шнека обычно принимается 0,3-0,45 — это обеспечивает стабильную работу без перегрузки.

Как определить оптимальный диаметр шнека?

Диаметр шнека выбирается исходя из требуемой производительности и свойств материала. Для сыпучих материалов средней плотности диаметр можно рассчитать по формуле: D = (4Q/(πnφρ))^0.5, где Q — производительность, n — частота вращения, φ — коэффициент заполнения, ρ — насыпная плотность материала.

Какой шаг спирали выбрать?

Шаг спирали обычно принимается равным диаметру шнека для большинства материалов. Для липких веществ шаг можно увеличить до 1,2-1,5 диаметра, для очень сыпучих — уменьшить до 0,8 диаметра. Переменный шаг используется для специальных задач — смешивания, уплотнения, регулирования скорости движения.

Как рассчитать мощность привода?

Мощность привода рассчитывается как сумма мощности на преодоление сопротивления движению материала, потерь в подшипниках и мощности на подъем (для наклонных конвейеров). К полученному значению добавляется запас 15-25% на пусковые токи и неучтенные сопротивления.

Можно ли транспортировать влажные материалы?

Винтовые конвейеры могут транспортировать материалы с влажностью до 15-18%, но при более высокой влажности возникает риск налипания на стенки корпуса и шнек. Для таких случаев применяют специальные покрытия, обогрев корпуса или модифицированную форму спирали.

Как часто нужно обслуживать винтовой конвейер?

Периодичность обслуживания зависит от условий эксплуатации, но обычно включает ежедневный визуальный контроль, еженедельную проверку подшипников и привода, ежемесячную проверку износа шнека. Замена масла в редукторе проводится согласно рекомендациям производителя — обычно раз в 6-12 месяцев.

Обслуживание и эксплуатация

Правильное обслуживание — залог долгой и безотказной работы винтового конвейера. Ежедневный осмотр занимает всего несколько минут, но позволяет выявить проблемы на ранней стадии. Обращайте внимание на посторонние звуки, вибрации, нагрев подшипников.

Смазка подшипников — критически важная процедура. Недостаток смазки приводит к перегреву и быстрому износу, избыток — к загрязнению материала и повышенному сопротивлению вращению. Используйте только рекомендованные производителем смазочные материалы.

Периодически проверяйте состояние шнека. Износ спирали приводит к снижению производительности и может стать причиной аварии. Своевременная замена изношенных элементов обходится намного дешевле внепланового ремонта.

Типичные неисправности и их устранение

Наиболее частые проблемы связаны с износом подшипников и деформацией вала. Признаками служат повышенная вибрация, посторонние звуки, нагрев. В большинстве случаев проблему можно решить заменой подшипников и балансировкой ротора.

Налипание материала на шнек характерно для липких веществ или при повышенной влажности. Помогает регулярная очистка, применение антиадгезионных покрытий, контроль влажности материала.

Снижение производительности может быть вызвано износом шнека, проскальзыванием ремней привода, засорением разгрузочных отверстий. Систематическая диагностика позволяет быстро локализовать причину.

Винтовые конвейеры прошли долгий путь развития от простых архимедовых винтов до современных высокотехнологичных систем. Их популярность обусловлена уникальным сочетанием простоты, надежности и эффективности. В условиях постоянного ужесточения экологических требований герметичность винтовых конвейеров становится все более важным преимуществом.

Современные технологии открывают новые возможности для оптимизации работы этого оборудования. Интеллектуальные системы управления, новые материалы, точные методы расчета позволяют создавать конвейеры, идеально подходящие для конкретных задач.

При правильном выборе, монтаже и обслуживании винтовой конвейер станет надежным помощником на многие годы. Главное — не экономить на качестве изготовления и соблюдать рекомендации по эксплуатации. Тогда это оборудование оправдает все ваши ожидания и обеспечит эффективную работу производства.
