Вибрационные грохоты: современное оборудование для классификации материалов

Представьте себе огромное сито, которое работает день и ночь, разделяя горы щебня, песка или руды на точные фракции. Именно так работает грохот вибрационный — незаменимый помощник в горной промышленности, строительстве и металлургии. Это оборудование стало настоящей революцией в сфере переработки сырья, заменив трудоемкие ручные процессы сортировки на высокотехнологичные автоматизированные линии.

Вибрационные грохоты стали основой современного производства во множестве отраслей. Они превращают хаос смешанного сырья в четко организованные потоки материалов нужного размера. Эффективность такого разделения достигает 95-98%, что было немыслимо при использовании традиционных методов сортировки. Но как устроено это удивительное оборудование, и почему оно так востребовано на российском рынке?

История развития грохочения насчитывает более века, но настоящий прорыв произошел с появлением вибрационных систем в середине XX века. Сегодня это технологически совершенные машины, способные работать в самых жестких условиях — от знойных карьеров до северных обогатительных фабрик.

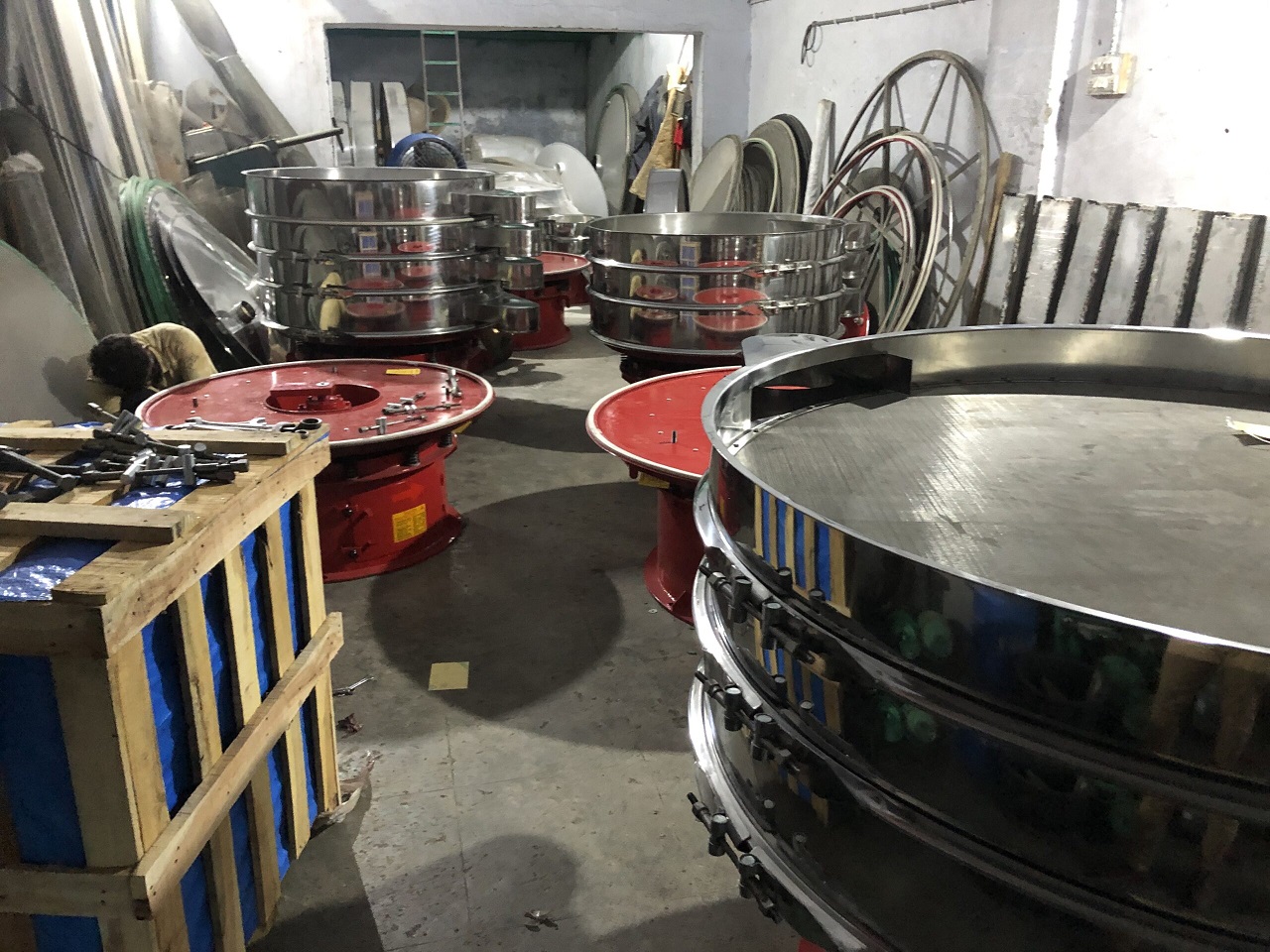

Что представляет собой устройство грохота вибрационного

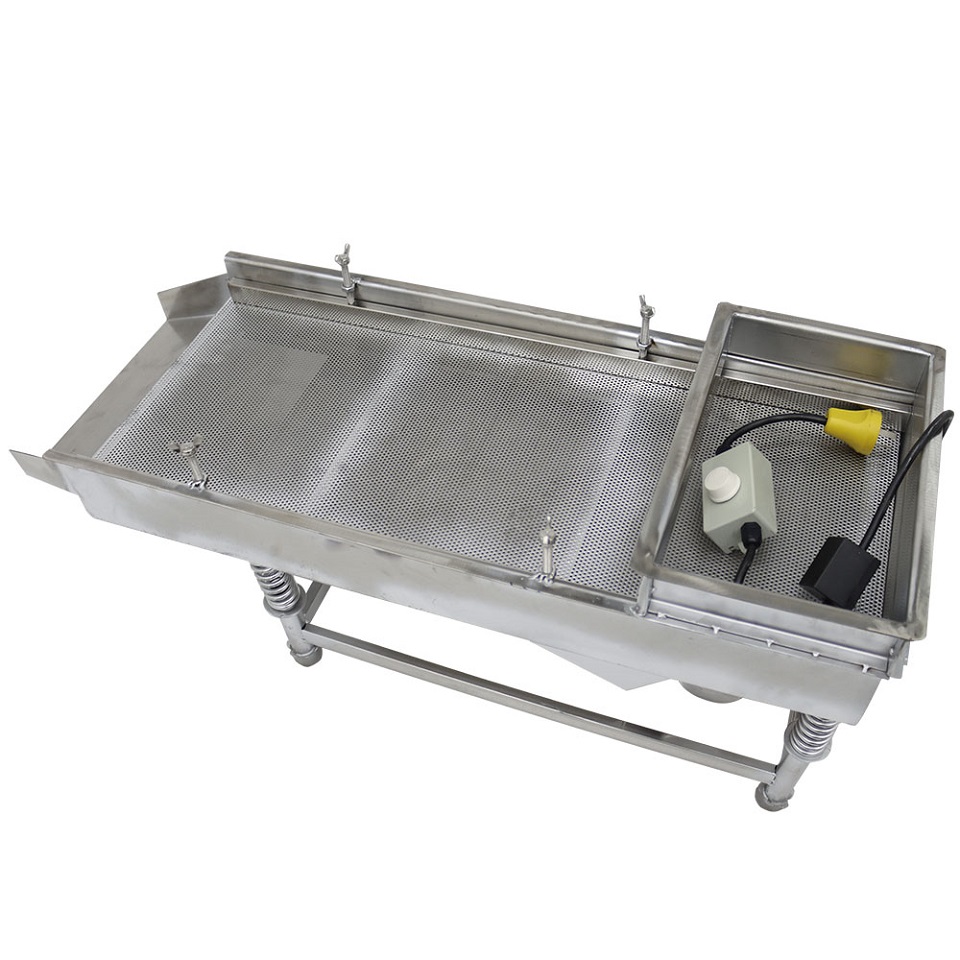

В простейшем понимании вибрационный грохот — это машина для просеивания, но на деле это сложный инженерный комплекс. Основа конструкции: прочный короб из высокопрочной стали с натянутым ситом, который приводится в движение специальным вибратором. Материал подается сверху через загрузочный лоток, а колебания заставляют частицы «танцевать» по поверхности сита с определенной траекторией движения.

Крупные куски остаются наверху и сползают в одну сторону, мелкие проваливаются сквозь ячейки сита и попадают в нижний приемник. Получается аккуратное разделение по размерам — именно то, что нужно для качественной переработки сырья. При этом процесс идет непрерывно, обеспечивая стабильную подачу классифицированного материала на следующие стадии производства.

Конструкция короба продумана до мелочей. Боковые стенки имеют определенную высоту, чтобы предотвратить просыпание материала, но не создавать излишнее сопротивление потоку. Днище выполняется под углом для лучшего схода продукта, а в некоторых моделях предусмотрены регулируемые заслонки для контроля интенсивности потока.

Современный грохот может обрабатывать сотни тонн материала в час, при этом потребляя минимальное количество электроэнергии благодаря оптимизированной конструкции привода.

Принцип работы: как происходит грохочение материалов

Магия грохочения начинается с вибрации, но не всякая вибрация одинаково полезна. Специальные вибровозбудители создают направленные колебания определенной частоты и амплитуды, которые передаются всей конструкции грохота. Частицы материала буквально подпрыгивают над поверхностью сита в строго рассчитанной траектории — крупные остаются сверху, мелкие проваливаются через отверстия.

Физика процесса довольно сложна. При правильно настроенной вибрации каждая частица совершает параболическое движение, отрываясь от поверхности сита и приземляясь чуть дальше по ходу движения. Мелкие частицы при этом успевают «найти» подходящее отверстие и провалиться, а крупные продолжают путешествие к разгрузочному концу.

Угол наклона короба играет критически важную роль в эффективности процесса. Обычно он составляет 15-20 градусов к горизонту — этого достаточно, чтобы материал плавно перемещался вдоль сита, успевая разделиться по фракциям. Слишком крутой наклон приведет к быстрому сходу материала без качественного разделения, а слишком пологий — к накоплению материала и снижению производительности.

Важный параметр — время пребывания материала на сите. Для эффективного разделения каждая частица должна провести на просеивающей поверхности определенное время, чтобы «найти» соответствующее отверстие. Это время регулируется скоростью подачи материала, углом наклона и интенсивностью вибрации.

Типы вибрационных приводов и их особенности

Сердце любого вибрационного грохота — это система создания колебаний. Существует несколько принципиально разных подходов к решению этой задачи, каждый из которых имеет свои преимущества:

1. Инерционные вибраторы
   Используют дебаланс вращающихся масс для создания круговых или эллиптических колебаний. Простота конструкции и надежность делают их популярными для средних грохотов.
2. Самосинхронизирующиеся системы
   Два электродвигателя с дебалансными массами работают в противофазе, создавая прямолинейные колебания. Обеспечивают максимальную эффективность просеивания.
3. Дебалансные механизмы
   Применяются для создания орбитальных движений частиц материала. Особенно эффективны при работе с липкими и влажными материалами.
4. Виброблоки промышленного типа
   Компактные решения для небольших установок с высокой частотой колебаний. Отличаются низким энергопотреблением и простотой монтажа.

Выбор типа привода зависит от характеристик обрабатываемого материала, требуемой производительности и условий эксплуатации. Для тяжелых абразивных материалов предпочтительны мощные инерционные системы, для тонкого просеивания — высокочастотные виброблоки.

Характеристики грохотов: на что обратить внимание при выборе

При выборе оборудования важно учитывать множество взаимосвязанных параметров. Производительность измеряется в тоннах материала за час — современные машины способны перерабатывать от нескольких тонн до сотен тонн сырья. Но цифра производительности всегда привязана к конкретному материалу и размеру разделения.

Размер ячеек сита — это основной параметр, определяющий какие фракции вы получите на выходе. Для щебня часто используют отверстия от 5 до 70 мм, для песка — от 0,5 до 5 мм, для тонких материалов применяют сита с ячейками до 0,1 мм. Форма отверстий тоже важна: квадратные дают более четкое разделение, круглые — большую пропускную способность.

Мощность двигателя влияет на интенсивность вибрации и способность работать с тяжелыми, плотными материалами. Однако больше не всегда значит лучше — избыточная мощность приводит к быстрому износу сит и повышенному расходу электроэнергии. Правильный расчет мощности учитывает не только массу материала, но и его физические свойства.

Площадь просеивающей поверхности напрямую связана с производительностью оборудования. Чем больше площадь сита, тем больше материала можно обработать за единицу времени. Современные грохоты достигают площади просеивания до 50 квадратных метров и более для крупных промышленных установок.

Где применяют вибрационные грохоты: отраслевые решения

Сфера применения этих машин поражает своим разнообразием и продолжает расширяться с развитием технологий. В горной промышленности они незаменимы для обогащения руд цветных и черных металлов. На обогатительных фабриках грохоты разделяют исходное сырье на товарные классы, каждый из которых направляется на свою технологическую линию.

Строительная индустрия активно использует это оборудование для производства щебня различных фракций, песка разной крупности, других стройматериалов. Качество разделения напрямую влияет на прочность бетона и других строительных смесей. Химическая промышленность применяет грохоты для сортировки абразивных материалов, катализаторов, редких элементов.

В пищевой промышленности специальные санитарные грохоты используют для разделения зерна, сахара, соли и других сыпучих продуктов. Фармацевтическая отрасль применяет прецизионные грохоты для классификации порошков активных веществ.

Переработка отходов — еще одно быстро растущее направление. Грохоты помогают разделять строительный мусор, металлолом, пластиковые отходы по размерам для дальнейшей переработки. Это особенно актуально в условиях развития циркулярной экономики.

Технологические процессы и схемы применения

Грохочение редко существует как самостоятельный процесс — чаще это важное звено сложных технологических цепочек. В замкнутом цикле дробления крупные куски автоматически возвращаются на додрабливание, а мелкие идут дальше по процессу. Такая схема обеспечивает получение продукта строго заданной крупности.

При мокром грохочении добавляется вода под давлением — это помогает отделить глинистые частицы, промыть материал и повысить эффективность разделения. Особенно эффективен этот метод при обработке песка и гравия для строительной индустрии.

Обезвоживание концентратов — еще одно важное применение грохотов в горной промышленности. Наклонные грохоты с мелкими ячейками отделяют лишнюю воду от концентратов полезных ископаемых, делая продукт более удобным для транспортировки и дальнейшей переработки.

Предварительное грохочение перед дроблением позволяет исключить из процесса уже подходящий по размеру материал, снижая нагрузку на дробилки и экономя электроэнергию. Это особенно важно при переработке природного гравия или щебня.

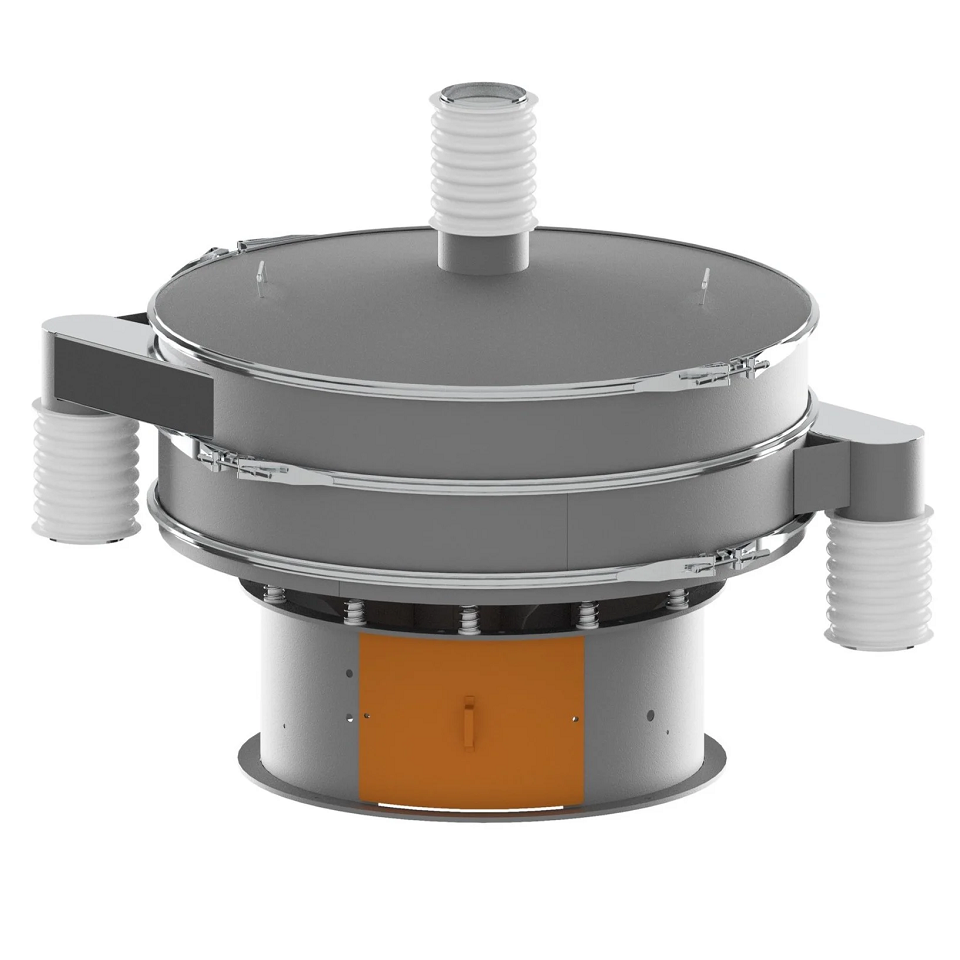

Конструктивные особенности современных грохотов

Сегодняшние вибрационные грохоты — это результат десятилетий инженерных разработок и постоянного совершенствования. Рама изготавливается из высокопрочной стали марок 09Г2С или 10ХСНД, способных выдерживать постоянные знакопеременные нагрузки и вибрации без образования усталостных трещин. Все сварные швы проходят ультразвуковой контроль качества.

Сита — это расходный элемент, от качества которого зависит эффективность всего процесса. Их делают из износостойких материалов: высокоуглеродистой стальной проволоки, полиуретана или специальной резины. Выбор материала зависит от характера обрабатываемого сырья и требований к точности разделения.

Современные установки оснащаются системами самоочистки, которые предотвращают забивание отверстий липкими материалами. Это могут быть резиновые шарики, подпрыгивающие под ситом, или специальные вибраторы высокой частоты. Пружинные опоры из специальной стали изолируют вибрацию, защищая фундамент от разрушения и снижая передачу колебаний на соседнее оборудование.

Система смазки подшипников может быть как консистентной, так и циркуляционной для особо тяжелых условий работы. В последнем случае масло непрерывно циркулирует через подшипники, унося продукты износа и обеспечивая стабильную температуру узлов трения.

Правильно спроектированный и качественно изготовленный грохот может работать без капитального ремонта 15-20 лет при соблюдении регламента технического обслуживания.

Инновации в конструкции и материалах

Производители постоянно совершенствуют свои изделия, внедряя передовые технологии и материалы. Появились самобалансные системы, которые автоматически компенсируют неравномерность загрузки материала и износ элементов конструкции. Установки с регулируемой амплитудой и частотой колебаний позволяют настраивать работу под конкретный тип материала без остановки процесса.

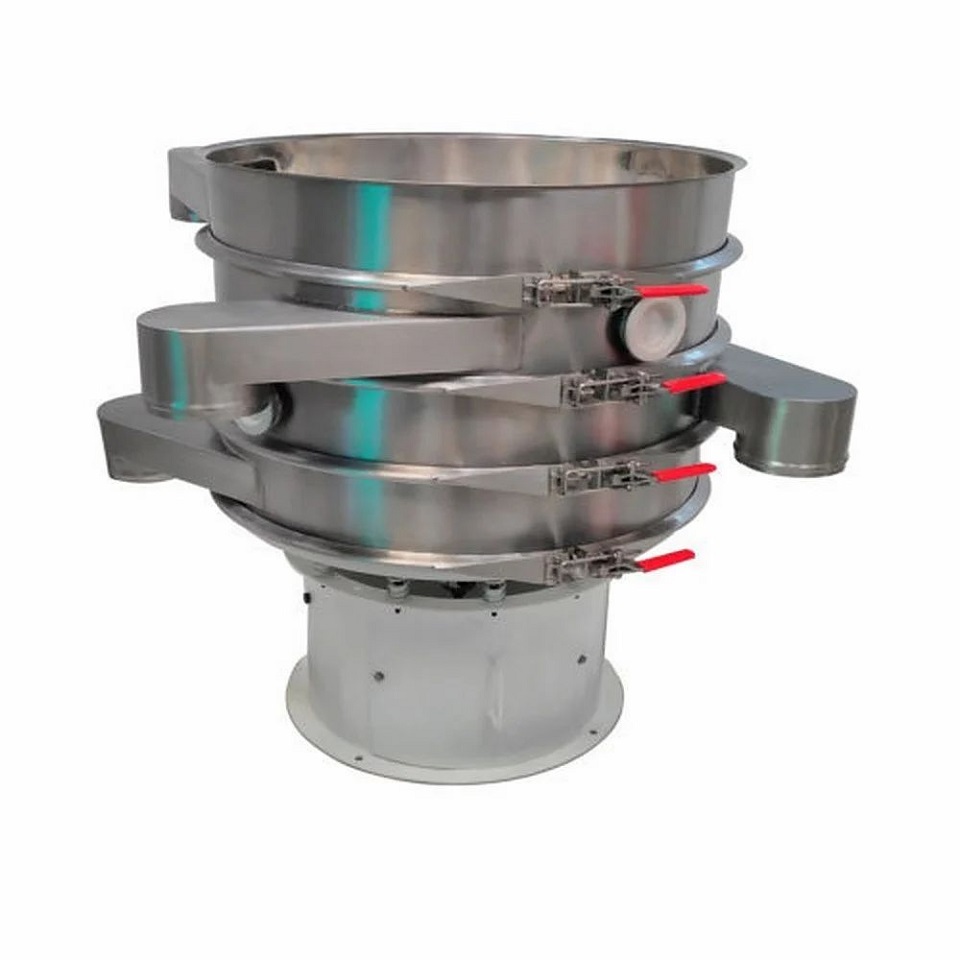

Многоэтажные грохоты с несколькими ситами разного размера экономят производственные площади, обрабатывая большие объемы на минимальном пространстве. При этом один грохот может выдавать до 5-6 различных фракций одновременно. Модульная конструкция упрощает транспортировку крупногабаритного оборудования и монтаж даже в труднодоступных местах.

Применение композитных материалов для изготовления сит открывает новые возможности. Такие сита служат в разы дольше стальных при работе с абразивными материалами, а их антиадгезионные свойства предотвращают налипание влажных материалов.

Системы контроля вибрации в реальном времени позволяют отслеживать состояние подшипников и своевременно планировать техническое обслуживание. Это снижает вероятность аварийных остановок и продлевает срок службы оборудования.

Виды материалов для грохочения: особенности обработки

Вибрационные грохоты успешно справляются с самыми разными материалами, но каждый тип сырья требует индивидуального подхода. Твердые горные породы, руды полезных ископаемых, строительные материалы — все это поддается классификации с помощью вибрации, но с разной эффективностью.

Сыпучие материалы с низкой влажностью проходят через сито легко и обеспечивают высокую производительность грохота. К таким материалам относятся сухой песок, щебень, дробленая руда после сушки. А вот с влажными материалами приходится применять специальные технологические приемы.

Липкие глинистые массы требуют интенсивного встряхивания с высокой частотой колебаний и иногда подачи воды для промывки и разжижения. Волокнистые материалы, такие как древесная щепа или растительные отходы, могут забивать отверстия сит, поэтому для них используют специальные решетчатые или стержневые конструкции.

Абразивные материалы быстро изнашивают металлические сита, поэтому для кварцевого песка, корунда, карбида кремния применяют сита из износостойких сплавов или полиуретана. Коррозионноактивные вещества требуют применения нержавеющих сталей или специальных защитных покрытий.

Какие материалы лучше всего подходят для сухого грохочения?

Идеально подходят сухие сыпучие материалы: щебень различных пород, песок, дробленая руда после сушки, уголь разных марок. Влажность не должна превышать 5-8% для большинства материалов, иначе частицы начнут слипаться и забивать ячейки сита. Особенно хорошо просеиваются материалы правильной формы без острых граней, которые могут повредить сито.

Можно ли эффективно грохотить влажные материалы?

Да, но это требует специального технологического подхода. Применяют мокрое грохочение с подачей воды под давлением или используют сита с увеличенными ячейками и системы подогрева. Наклон короба увеличивают до 25-30° для лучшего самоочищения сит. Эффективны также высокочастотные колебания, которые препятствуют налипанию материала.

Как работать с особо липкими глинистыми материалами?

Липкие глинистые материалы требуют комплексного подхода: высокой частоты колебаний (до 3000 об/мин), систем самоочистки с резиновыми шариками, специальных антиадгезионных покрытий сит. Часто добавляют промывочную воду для разжижения или используют предварительную подготовку материала — добавление песка или других разрыхляющих компонентов.

Какой диапазон размеров частиц можно эффективно разделять?

Диапазон очень широк — от долей миллиметра до 400-500 мм для специальных грохотов. Для очень мелких фракций используют сита с ячейками от 0,074 мм (200 меш), для крупного щебня — до 150 мм и более. Наиболее эффективно грохочение в диапазоне 1-100 мм, где достигается максимальная точность разделения при высокой производительности.

Можно ли грохотить материалы при отрицательных температурах?

Да, современные грохоты работают при температурах до -50°С, но это требует специальных мер: применения морозостойких смазок, подогрева узлов трения, защиты электрооборудования. При очень низких температурах некоторые материалы становятся хрупкими и могут дополнительно измельчаться при грохочении, что нужно учитывать при настройке оборудования.

Выбор грохота для конкретных производственных задач

При выборе оборудования нужно четко понимать свои потребности и проводить детальный технико-экономический анализ. Если вам нужно разделить 50 тонн щебня в час на две фракции — это одна задача, требующая относительно простого решения. Для тонкой классификации 500 тонн руды на пять классов крупности потребуется совсем другое, более сложное и дорогостоящее оборудование.

Тип материала кардинально влияет на выбор конструкции грохота. Абразивные материалы, такие как кварцевый песок или металлургические шлаки, быстро изнашивают сита — для них нужны специальные износостойкие покрытия или сита из твердых сплавов. Коррозионные вещества требуют применения нержавеющих сталей или защитных полимерных покрытий всех контактирующих поверхностей.

Климатические условия эксплуатации тоже важны. Для северных регионов нужны специальные морозостойкие смазки и системы подогрева, для влажного климата — защита от коррозии, для запыленных условий — герметизация подшипников и электрооборудования.

Требования к конечному продукту определяют необходимую точность разделения. Для строительного щебня допустимы отклонения в несколько процентов, для производства бетона высоких марок — доли процента, для фармацевтической промышленности — десятые доли процента.

Экономические аспекты выбора оборудования

Стоимость грохота — это далеко не только цена покупки, которая может составлять от нескольких сотен тысяч до десятков миллионов рублей. Важно учесть совокупную стоимость владения за весь жизненный цикл оборудования: расходы на электроэнергию, регулярную замену сит, техническое обслуживание, ремонты, простои.

Более дорогое оборудование известных производителей часто оказывается выгоднее за счет меньших эксплуатационных затрат и большего ресурса работы. Экономия на первоначальной покупке может обернуться многократными потерями от частых поломок и простоев.

Производительность должна соответствовать потребностям производства с запасом 15-20%. Слишком мощная машина будет работать впустую, потребляя лишнюю электроэнергию, а недостаточная — станет узким местом всего технологического процесса, ограничивая выпуск продукции.

Важно учесть стоимость монтажа и пусконаладочных работ, которая может составлять 10-30% от стоимости оборудования. Сложные многоситные грохоты требуют точной балансировки и настройки, что должны выполнять квалифицированные специалисты.

Техническое обслуживание и эксплуатация грохотов

Правильная эксплуатация — залог долгой и безаварийной службы оборудования. Регулярная смазка подшипников качения и скольжения, проверка натяжения сит, контроль параметров вибрации — эти простые операции продлевают жизнь машины на годы и предотвращают дорогостоящие аварийные ремонты.

Ежедневное техническое обслуживание включает визуальный осмотр всех узлов, проверку уровня смазки, контроль температуры подшипников. Еженедельно проверяют натяжение сит, состояние резиновых амортизаторов, работу систем смазки. Ежемесячно измеряют параметры вибрации и проводят балансировку при необходимости.

Замена сит — самая частая операция при обслуживании грохотов. Износ зависит от абразивности материала, интенсивности работы, правильности настройки параметров вибрации. Полиуретановые сита служат в 3-5 раз дольше стальных при работе с абразивными материалами, но стоят дороже и требуют более аккуратного обращения.

Современные системы мониторинга позволяют отслеживать состояние оборудования в режиме реального времени. Датчики вибрации, температуры, тока двигателей передают информацию в систему управления, которая может предупредить о развивающихся неисправностях задолго до их критического проявления.

Своевременная замена изношенных сит не только поддерживает качество продукции, но и снижает нагрузку на вибропривод, продлевая срок службы дорогостоящих узлов.

Типичные неисправности и способы их устранения

Наиболее частые проблемы связаны с износом подшипников вибровозбудителей. Признаки: повышенная вибрация корпуса, посторонние шумы, нагрев подшипниковых узлов. Причины: нарушение смазки, попадание пыли и грязи, естественный износ. Профилактика: регулярная замена смазки, герметизация узлов.

Обрыв или ослабление натяжения сит проявляется снижением эффективности разделения и появлением нехарактерных звуков. Причины: превышение допустимой нагрузки, неправильный монтаж, естественное старение материала. Устранение: правильная установка и натяжение новых сит.

Разбалансировка вибровозбудителей приводит к неравномерной работе и повышенным нагрузкам на раму. Признаки: биение корпуса, неравномерность движения материала по ситу. Причины: износ дебалансов, ослабление крепежа. Устранение: балансировка системы, подтяжка соединений.

Перспективы развития технологий грохочения

Будущее грохотов тесно связано с цифровизацией и автоматизацией производственных процессов. Уже сейчас появляются системы автоматического контроля качества разделения с использованием машинного зрения, которые в режиме реального времени анализируют гранулометрический состав продукта и подстраивают параметры работы оборудования.

Искусственный интеллект начинает применяться для прогнозирования износа сит и планирования технического обслуживания. Алгоритмы машинного обучения анализируют множество параметров — вибрацию, температуру, ток двигателей, производительность — и предсказывают оптимальное время замены расходных элементов.

Новые наноструктурированные материалы для изготовления сит обещают революционное увеличение срока службы. Покрытия на основе нитрида титана или карбида вольфрама могут увеличить износостойкость в десятки раз, особенно при работе с особо абразивными материалами.

Энергоэффективные приводы с частотным регулированием и рекуперацией энергии снижают потребление электричества на 30-40%, делая процесс грохочения более экологичным и экономичным. Магнитные подшипники исключают необходимость смазки и практически не изнашиваются.

Интеграция с системами управления производством позволяет оптимизировать весь технологический процесс, а не отдельные его элементы. Грохот становится частью единой цифровой экосистемы предприятия, автоматически подстраиваясь под изменения в составе сырья или требованиях к продукции.

Экологические аспекты применения грохотов

Современное производство все больше внимания уделяет экологическим вопросам, и грохочение играет важную роль в создании безотходных технологий. Эффективная классификация материалов позволяет максимально использовать природные ресурсы, направляя каждую фракцию туда, где она принесет наибольшую пользу.

В строительной индустрии грохоты помогают перерабатывать строительные отходы, превращая их во вторичный щебень и песок. Это снижает потребность в добыче первичного сырья и уменьшает количество отходов, отправляемых на полигоны. При переработке одного кубометра строительного мусора можно получить до 0,8 кубометра вторичных материалов.

Пылеподавление — важный аспект экологичности грохотов. Современные установки оснащаются системами орошения и аспирации, которые связывают пыль и предотвращают ее распространение в атмосферу. Замкнутые системы водооборота исключают сброс загрязненных стоков.

Энергоэффективность новых приводов снижает углеродный след производства. Применение частотных преобразователей позволяет точно дозировать мощность в зависимости от нагрузки, а рекуперативные системы возвращают часть энергии торможения в сеть.

Региональные особенности применения в России

Российские условия эксплуатации предъявляют особые требования к грохотам. Резко континентальный климат с перепадами температур от -50°С до +40°С требует применения специальных материалов и конструктивных решений. Морозостойкие смазки, подогрев узлов трения, защита электрооборудования — все это усложняет и удорожает оборудование.

Большие расстояния и сложность логистики заставляют производителей создавать региональные сервисные центры и склады запасных частей. Время доставки критически важных компонентов может достигать нескольких недель, поэтому предприятия вынуждены создавать значительные складские запасы.

Специфика российского сырья — высокая абразивность многих руд, наличие глинистых примесей, переменный гранулометрический состав — требует адаптации стандартных конструкций. Российские производители грохотов учитывают эти особенности и предлагают специализированные решения.

Импортозамещение стимулирует развитие отечественного машиностроения. Российские компании активно осваивают производство современных грохотов, не уступающих по качеству зарубежным аналогам, но более адаптированных к местным условиям и значительно более доступных по цене.

Тенденции развития рынка грохотов

Мировой рынок вибрационных грохотов растет устойчивыми темпами 4-6% в год, чему способствует развитие горнодобывающей промышленности в развивающихся странах и растущие требования к качеству строительных материалов. Российский рынок развивается еще быстрее благодаря масштабным инфраструктурным проектам.

Consolidation рынка приводит к появлению крупных международных компаний, способных предложить комплексные решения для всей технологической цепочки. Одновременно развиваются специализированные производители, предлагающие узкоспециализированные решения для конкретных отраслей.

Цифровизация меняет подходы к продаже и обслуживанию оборудования. Виртуальные 3D-модели позволяют покупателям детально изучить конструкцию до покупки, а системы удаленного мониторинга — получать сервисную поддержку в режиме реального времени.

Модульные конструкции становятся стандартом, позволяя быстро адаптировать оборудование под изменяющиеся требования производства. Сменные модули для разных типов материалов, быстросъемные сита, универсальные приводы — все это повышает гибкость использования грохотов.

Вибрационные грохоты прошли длинный путь развития от простых механических сит до высокотехнологичных автоматизированных комплексов. Сегодня это неотъемлемая часть современной индустрии, обеспечивающая эффективное использование природных ресурсов и высокое качество конечной продукции.

От простых задач разделения щебня до сложнейших процессов обогащения редкоземельных руд — эти машины справляются с широчайшим спектром технологических задач. Современные грохоты сочетают высокую производительность, энергоэффективность и надежность, обеспечивая стабильную работу в самых жестких условиях эксплуатации.

Будущее технологии грохочения связано с дальнейшей автоматизацией, применением искусственного интеллекта и новых материалов. Интеграция в цифровые экосистемы предприятий открывает новые возможности оптимизации производственных процессов и снижения себестоимости продукции.

Правильный выбор оборудования, профессиональный монтаж, грамотная эксплуатация и своевременное обслуживание — вот основные факторы успешного использования вибрационных грохотов. Инвестиции в качественное оборудование окупаются многократно благодаря высокой эффективности, долговечности и минимальным эксплуатационным затратам.

Российский рынок грохотов продолжает развиваться, предлагая все более совершенные и адаптированные к местным условиям решения. Отечественные производители успешно конкурируют с зарубежными компаниями, предлагая оптимальное соотношение цены и качества при полном сервисном сопровождении.
