Вакуумный вибрационный просеиватель (герметичный): особенности конструкции, характеристики и применение

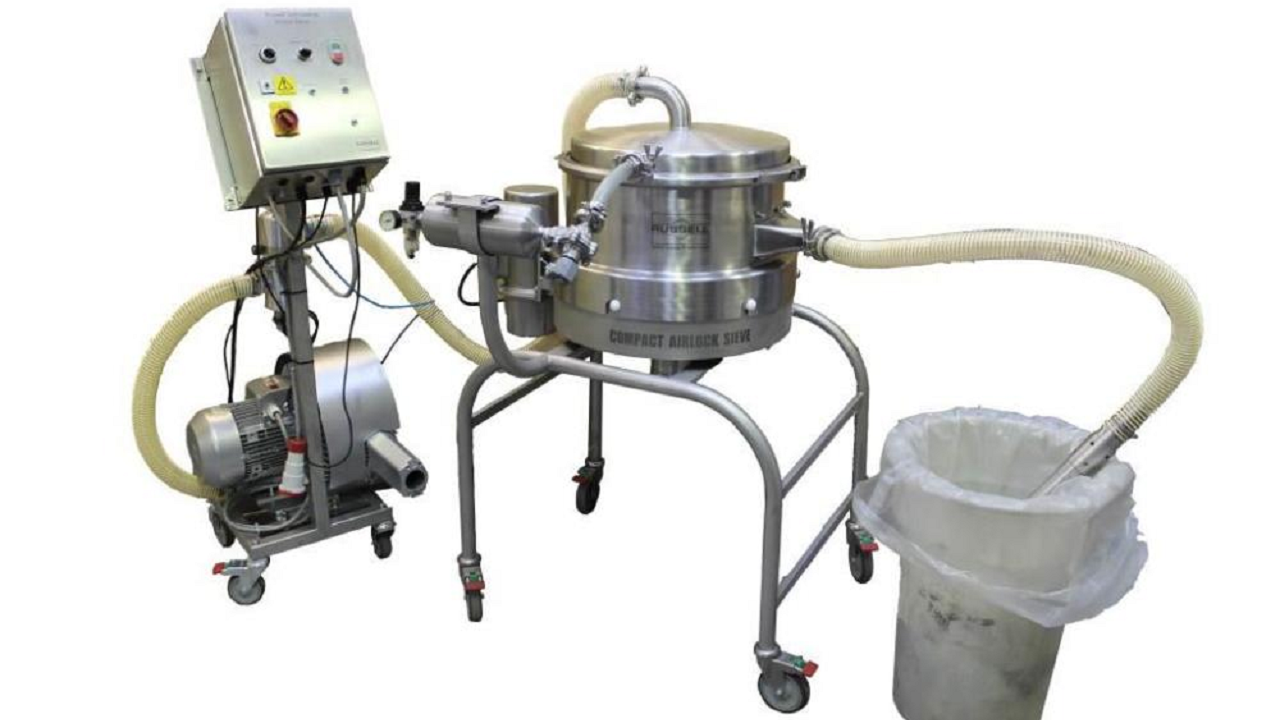

Вакуумный вибрационный просеиватель — это герметичное вибросито, предназначенное для просеивания сыпучих материалов под разрежением в полностью закрытой системе. В отличие от классических вибрационных сит, работающих при атмосферном давлении, герметичный просеиватель исключает контакт продукта с окружающей средой на всём протяжении технологического процесса: от подачи сырья до вывода готовых фракций.

Такое оборудование решает сразу несколько задач, критичных для современных производств: предотвращает пылеобразование и потери продукта, защищает операторов от контакта с токсичными и высокоактивными веществами, а сам продукт — от окисления и загрязнения извне. Именно поэтому вакуумные вибрационные просеиватели наиболее востребованы в фармацевтической, пищевой и химической промышленности, а также в системах вакуумного пневмотранспорта, где контрольное просеивание выполняется непосредственно в составе закрытой линии.

В данной статье подробно рассматриваются конструктивные особенности герметичного вакуумного просеивателя, принцип его работы и интеграция в пневмотранспортные линии, гигиеническое исполнение и материалы, технические преимущества, области применения, опции и особенности эксплуатации, а также приводится сравнение с обычными (негерметичными) виброситами.

Задача контрольного просеивания возникает практически на каждом производстве, работающем с порошками и гранулами: перед расфасовкой, перед смешиванием, после размола или сушки продукт необходимо избавить от комков, посторонних включений и частиц нецелевой крупности. Если материал при этом пылит, токсичен, чувствителен к кислороду или представляет собой дорогую высокоактивную субстанцию, открытое просеивание становится источником потерь, загрязнений и рисков для персонала. Герметичное вакуумное вибросито устраняет эту проблему конструктивно — просеивание переносится внутрь закрытой пневмотранспортной линии.

Конструктивные особенности вакуумного вибрационного просеивателя

Ключевое отличие герметичного просеивателя от стандартного круглого вибросита — конструкция, изначально рассчитанная на работу под разрежением в составе закрытой пневмотранспортной системы. Все узлы машины — корпус, соединения, ситовые элементы и привод — подобраны так, чтобы сохранять герметичность, исключать пылеобразование и обеспечивать быструю санитарную обработку.

Герметичный корпус

Корпус вакуумного просеивателя выполняется полностью из нержавеющей стали и представляет собой закрытый цилиндрический узел без открытых зон загрузки и выгрузки. Загрузка и выгрузка материала осуществляются исключительно через патрубки, подключённые к пневмолинии. Герметичная конструкция исключает вынос пыли в помещение, потерю продукта и контакт персонала с просеиваемым материалом — что особенно важно при работе с высокоактивными фармацевтическими субстанциями и токсичными химическими порошками.

Вакуумные фланцы и уплотнения

Для подключения к вакуумным пневмотранспортным линиям просеиватель оснащается вакуумными фланцами и специальными уплотнениями, рассчитанными на работу под разрежением. Именно эти узлы обеспечивают:

• стабильность герметичности при пульсациях давления в пневмолинии;
• отсутствие подсоса воздуха из помещения в систему;
• отсутствие утечек продукта наружу;
• быструю разборку соединений при санитарной обработке.

Ситовые полотна

Просеивающий узел комплектуется сменными ситовыми полотнами с различными размерами ячеек. Быстрая замена сита позволяет адаптировать одну и ту же машину под разные продукты и требования к фракционному составу — от контрольного просеивания (удаления посторонних включений) до точной калибровки порошков. Ситовые элементы рассчитаны на работу в закрытом объёме и быструю разборку без специального инструмента.

Выбор размера ячеек определяется технологической задачей. При контрольном просеивании ячейка подбирается так, чтобы гарантированно задерживать посторонние включения и комки, не влияя на скорость прохождения основного продукта. При калибровке, наоборот, сито работает как измерительный инструмент, отсекающий все частицы крупнее заданного размера. Возможность оперативной смены полотна позволяет использовать один просеиватель в многономенклатурных производствах с частой сменой продукта.

Вибромотор или пневмовибратор

Вибрационное воздействие на сито создаётся промышленным вибромотором; по запросу доступно исполнение с пневмовибратором. Вариант с пневмоприводом актуален для производств с особыми требованиями взрывобезопасности или там, где предпочтительно исключить электрические компоненты в зоне продукта. Оба варианта привода обеспечивают стабильную вибрацию сита, необходимую для равномерного распределения материала по полотну и прохождения частиц через ячейки.

Стабильность вибрационного режима особенно важна в закрытой системе: оператор не наблюдает за поведением продукта на сите визуально, поэтому привод должен гарантировать воспроизводимую интенсивность вибрации во всём диапазоне загрузки. Для материалов, склонных к налипанию и «ослеплению» ячеек, предусмотрена опциональная система самоочистки сит, которая поддерживает пропускную способность полотна без остановки процесса.

Панель управления и датчики

Просеиватель комплектуется панелью управления и датчиками, которые обеспечивают контроль рабочих режимов и интеграцию машины в общую автоматику пневмотранспортной линии. Это позволяет синхронизировать просеивание с циклами загрузки и транспортирования, отслеживать состояние оборудования и оперативно реагировать на отклонения в процессе.

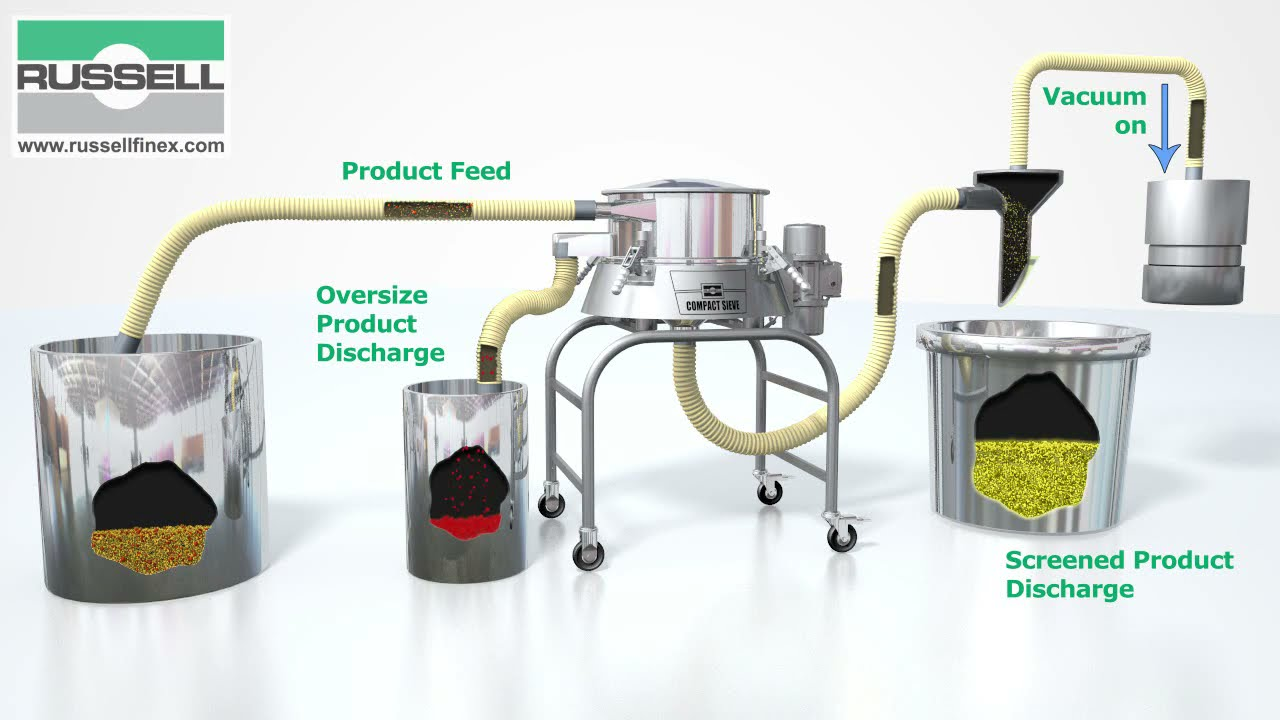

Принцип работы и интеграция в пневмотранспорт

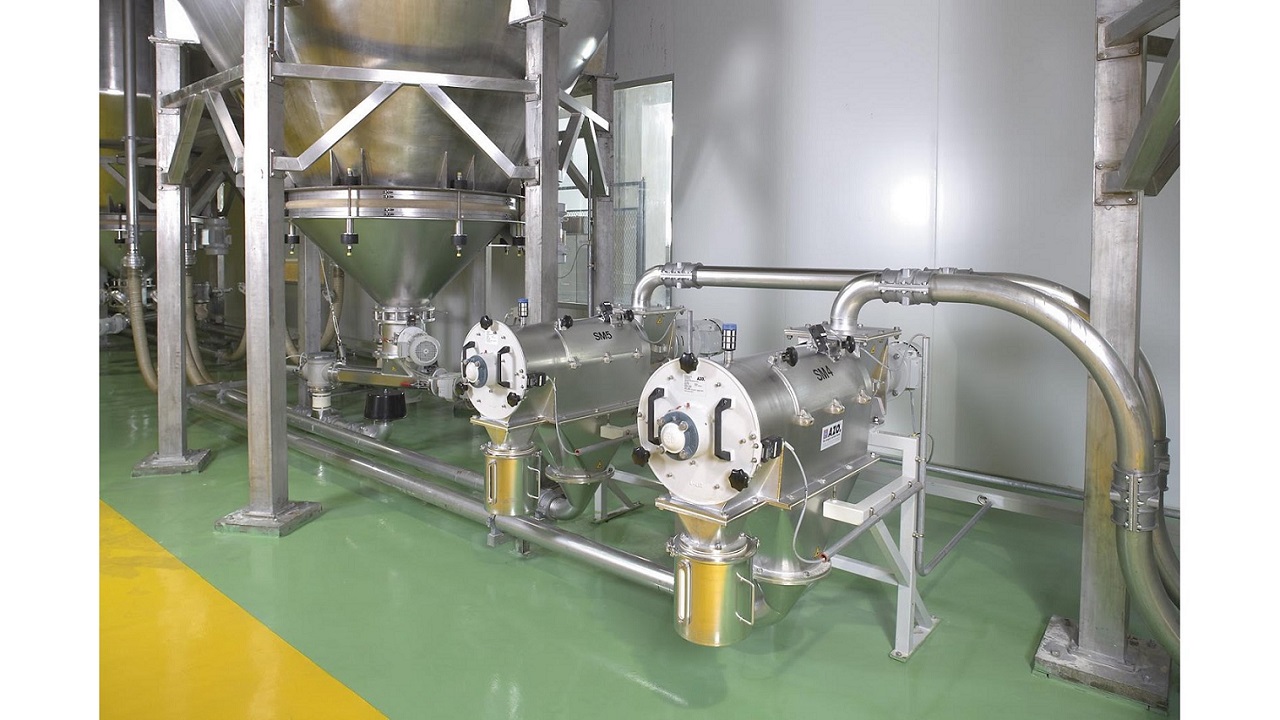

Герметичный вакуумный просеиватель работает под разрежением и напрямую интегрируется в вакуумные пневмотранспортные линии. Схема процесса выглядит следующим образом:

1. Сырьё подаётся в просеиватель потоком воздуха по вакуумной пневмолинии — прямое подключение через вакуумные фланцы.
2. Материал распределяется по вибрирующему ситовому полотну.
3. Частицы целевой крупности проходят через ячейки сита и направляются дальше по технологической цепочке.
4. Надситная фракция (крупные частицы, комки, посторонние включения) выводится через отдельный выход закрытой системы.

На всём протяжении цикла продукт не контактирует с окружающей средой. Это обеспечивает три ключевых результата:

• исключение пылеобразования — пыль не выносится в помещение, что снижает санитарную нагрузку на цех и риски образования взрывоопасных пылевоздушных смесей;
• минимальные потери продукта — дорогостоящие порошки (фармацевтические субстанции, специальные химические продукты) не теряются при пересыпании и просеивании;
• безопасность операторов — персонал не контактирует с токсичными, летучими и высокоактивными веществами.

Важная особенность эксплуатации: для работы просеивателя требуется подключение к внешней вакуумной системе. Оборудование проектируется с учётом индивидуальной адаптации под существующие линии заказчика.

С технологической точки зрения встраивание просеивателя в пневмолинию убирает из процесса целый класс промежуточных операций: не нужны приёмные бункеры, открытые пересыпания, ручная загрузка и выгрузка сита. Материал движется по единому замкнутому контуру — от точки забора сырья через просеиватель к точке выдачи готовой фракции. Это сокращает цепочку оборудования, уменьшает количество зон возможного загрязнения и упрощает валидацию процесса на фармацевтических производствах.

При проектировании важно согласовать производительность просеивателя с параметрами вакуумной системы: скоростью транспортирования, расходом воздуха и характеристиками продукта (насыпной плотностью, гранулометрией, склонностью к слипанию). Именно поэтому герметичные просеиватели Valiand Tech адаптируются под конкретную линию заказчика, а не поставляются как «типовая машина из каталога».

Гигиеническое исполнение и материалы

Вакуумный вибрационный просеиватель разрабатывался для отраслей с максимально строгими требованиями к чистоте продукта. Герметичный корпус и все контактные части выполняются из нержавеющей стали, а материалы и компоненты соответствуют требованиям FDA и USDA, а также ТР ТС — что делает оборудование пригодным для пищевых, фармацевтических и смежных производств, работающих в рамках международных систем контроля качества.

Гигиеническое исполнение включает:

• поддержку CIP-мойки (cleaning in place — мойка без разборки) и санитарной обработки, а по запросу — и SIP-режимов;
• быструю разборку для доступа ко всем внутренним поверхностям;
• отсутствие зон, где могли бы скапливаться остатки продукта.

Сочетание герметичности и гигиенического исполнения позволяет использовать одну и ту же машину в многопродуктовых производствах: между партиями проводится санитарная обработка, и риск перекрёстного загрязнения сводится к минимуму.

Для фармацевтических производств гигиеническое исполнение имеет ещё одно измерение — валидацию процессов очистки. Конструкция без труднодоступных зон и поддержка CIP-мойки позволяют документально подтвердить воспроизводимость санитарной обработки, что является обязательным требованием GMP. В пищевой отрасли соответствие требованиям USDA и ТР ТС упрощает сертификацию линии и аудиты со стороны контролирующих органов и крупных заказчиков.

Нержавеющая сталь как базовый материал корпуса обеспечивает коррозионную стойкость при регулярной мойке, контакте с моющими растворами и при работе с продуктами, содержащими кислоты или соли. Сменные ситовые полотна и разборные соединения позволяют доводить очистку до состояния «как новый» без длительных остановок линии.

Технические характеристики

Так как вакуумный вибрационный просеиватель адаптируется под конкретную пневмотранспортную линию и продукт заказчика, ряд параметров (производительность, размеры, мощность привода) определяется проектом. Ниже приведены подтверждённые конструкцией характеристики и комплектация:

Параметр	Значение / исполнение
Тип оборудования	Герметичный вибрационный просеиватель для работы под разрежением
Режим работы	Непрерывный, в составе закрытой пневмотранспортной линии
Корпус	Герметичный, нержавеющая сталь
Подключение к линии	Вакуумные фланцы и уплотнения
Просеивающий элемент	Сменные ситовые полотна, различные размеры ячеек
Привод	Вибромотор (пневмовибратор — по запросу)
Система самоочистки сит	Опция (по запросу)
Управление	Панель управления и датчики
Гигиеническое исполнение	Материалы и компоненты по требованиям FDA, USDA, ТР ТС
Санитарная обработка	Поддержка CIP/SIP-мойки, быстрая разборка
Вакуумная система	Требуется подключение к внешней вакуумной системе
Адаптация	Индивидуальная под существующие линии заказчика

Технические преимущества

• Полная герметичность. Закрытая конструкция исключает пылеобразование и контакт продукта с воздухом помещения — от загрузки до вывода фракций.
• Прямая интеграция в вакуумные пневмотранспортные системы. Просеиватель встраивается в линию как штатный узел, без промежуточных пересыпаний и дополнительных ёмкостей.
• Минимальные потери продукта. Отсутствие открытых операций исключает распыл и осыпание дорогостоящего сырья.
• Высокая безопасность для операторов. Работа с токсичными, летучими и высокоактивными веществами ведётся без контакта персонала с продуктом.
• Соответствие гигиеническим стандартам. Материалы и компоненты отвечают требованиям FDA и USDA; поддерживаются CIP-мойка и санитарная обработка.
• Высокий уровень чистоты конечного продукта. Контрольное просеивание в закрытой системе удаляет посторонние включения без риска вторичного загрязнения.
• Гибкость под задачу. Сменные ситовые полотна, опциональные системы самоочистки и индивидуальная адаптация под существующие линии.

Области применения

Фармацевтическая промышленность. Просеивание стерильных и высокоактивных субстанций, где контакт оператора с продуктом и контакт продукта с окружающей средой должны быть полностью исключены. Герметичное исполнение и соответствие требованиям FDA/USDA делают вакуумный просеиватель штатным решением для GMP-производств.

Пищевая промышленность. Продукты, чувствительные к окислению и загрязнению, — просеивание ведётся в закрытом потоке без контакта с воздухом цеха, что сохраняет качество и санитарную чистоту сырья.

Химическая промышленность. Токсичные, летучие и пылящие материалы: герметичность защищает персонал и помещение, исключает выбросы пыли и потери продукта.

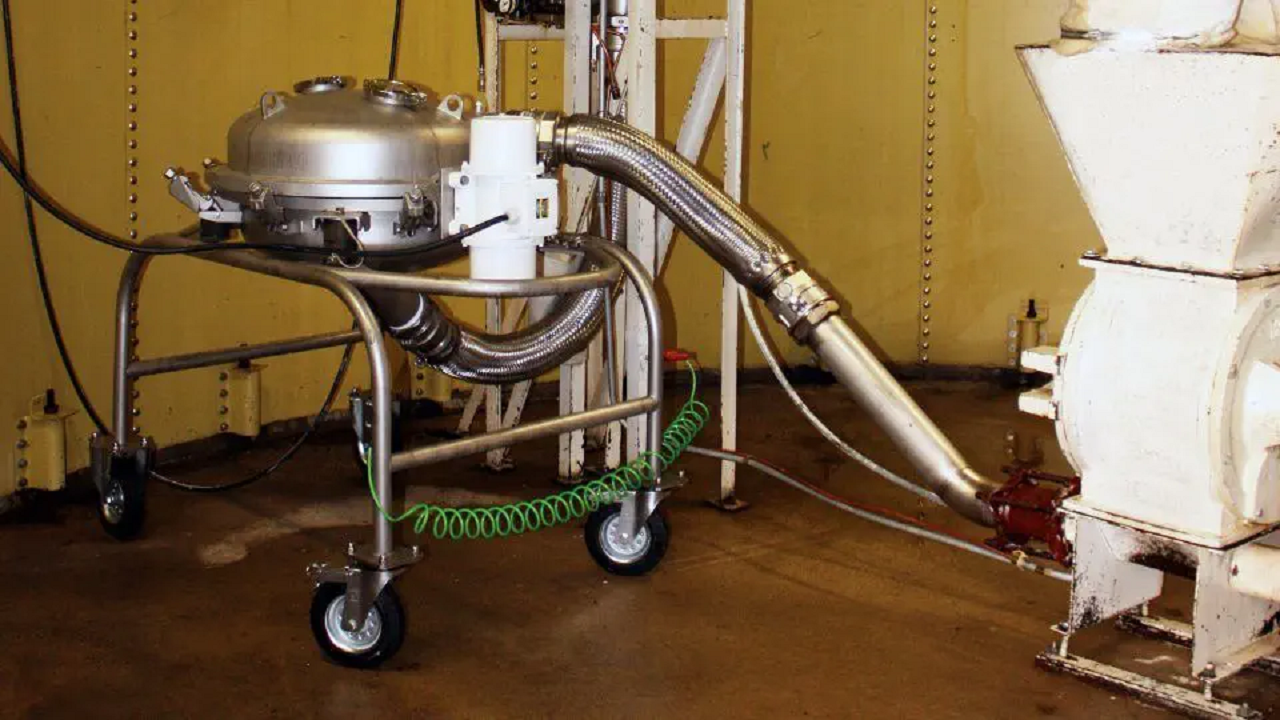

Системы пневмотранспорта. Контрольное просеивание непосредственно в вакуумных линиях — просеиватель устанавливается как встроенный узел закрытой системы транспортирования.

Производства с обязательным соответствием стандартам FDA, USDA и ТР ТС — оборудование изначально проектируется под эти требования.

Типовые технологические точки установки вакуумного просеивателя:

• после размольного или сушильного оборудования — отсечение комков и недоизмельчённых частиц перед дальнейшей переработкой;
• перед смешиванием и дозированием — гарантия однородного гранулометрического состава компонентов;
• перед фасовкой и упаковкой — финишное контрольное просеивание готовой продукции;
• на приёмке сырья — проверка входящих порошков на посторонние включения без открытой переработки;
• в составе вакуумных пневмотранспортных линий — непрерывное контрольное просеивание в потоке.

Опции и модификации

• Система самоочистки сит (по запросу). Предотвращает «ослепление» ячеек при работе с материалами, склонными к налипанию, и поддерживает стабильную пропускную способность без остановок на ручную чистку.
• Панель управления и датчики. Контроль и настройка режимов работы в составе общей автоматики линии.
• Пневмовибратор вместо вибромотора. Для производств с особыми требованиями к оборудованию в зоне продукта.
• Индивидуальная адаптация под существующие линии. Просеиватель проектируется и комплектуется под конкретную пневмотранспортную систему заказчика — фланцевые подключения, габариты, производительность и режимы согласуются с параметрами действующего производства.
• Сменные ситовые полотна с разными размерами ячеек — под контрольное просеивание или калибровку конкретного продукта.

Особенности эксплуатации

• Прямая работа в составе закрытых пневмотранспортных линий. Просеиватель устанавливается как встроенный узел вакуумной системы; промежуточные операции пересыпания не требуются.
• Требуется подключение к внешней вакуумной системе. Разрежение в рабочей камере создаётся внешним вакуумным источником линии — это необходимо учитывать при проектировании.
• Поддержка CIP/SIP-мойки. Санитарная обработка проводится без полной разборки машины, что сокращает время простоя между партиями.
• Быстрая разборка и санитарная обработка. При необходимости ручной очистки все контактирующие с продуктом узлы доступны без сложного демонтажа.
• Индивидуальная адаптация. Оборудование подгоняется под существующие линии, что упрощает модернизацию действующих производств без полной замены пневмотранспортной системы.

Сравнение с обычными (негерметичными) виброситами

Классическое круглое вибросито — универсальный и экономичный сепаратор для разделения сыпучих материалов при атмосферном давлении. Однако для ряда задач его возможностей недостаточно. Вакуумный просеиватель предпочтительнее, когда:

Критерий	Обычное вибросито	Вакуумный герметичный просеиватель
Контакт продукта с окружающей средой	Присутствует (открытая загрузка/выгрузка)	Полностью исключён
Пылеобразование	Ограничено крышкой/пылезащитой	Отсутствует — закрытая система
Потери продукта	Возможны при пересыпаниях	Минимальные
Безопасность при токсичных/высокоактивных продуктах	Требует дополнительных мер	Обеспечена конструктивно
Защита от окисления и загрязнения	Нет	Да
Интеграция в вакуумные пневмолинии	Нет (требуются промежуточные узлы)	Прямое подключение
Санитарная обработка	Разборка и мойка	CIP/SIP + быстрая разборка
Типовые задачи	Универсальное просеивание, калибровка на открытых участках	Фармацевтика, продукты, чувствительные к окислению, токсичные и пылящие материалы, контрольное просеивание в пневмолиниях

Практический вывод прост: если продукт безопасен, не пылит критично и не чувствителен к контакту с воздухом — достаточно классического круглого вибросита. Если же речь идёт о стерильных субстанциях, токсичных порошках, чувствительных к окислению продуктах или контрольном просеивании внутри вакуумной пневмолинии — выбирается герметичный вакуумный просеиватель.

Отдельно стоит отметить экономический аспект выбора. Герметичный вакуумный просеиватель сложнее и дороже классического вибросита, однако при работе с дорогостоящими субстанциями окупаемость достигается за счёт снижения потерь продукта, сокращения затрат на аспирацию и санитарную обработку помещений, а также за счёт исключения рисков брака целых партий из-за загрязнения. На производствах, где стоимость килограмма продукта исчисляется десятками и сотнями тысяч рублей, полная сохранность сырья в закрытом контуре становится решающим аргументом.

Ключевые выводы

1. Вакуумный вибрационный просеиватель — герметичная машина для просеивания сыпучих материалов под разрежением в полностью закрытой системе, без контакта продукта с окружающей средой.
2. Конструкция (герметичный корпус из нержавеющей стали, вакуумные фланцы и уплотнения, сменные ситовые полотна, вибромотор или пневмовибратор) обеспечивает прямую интеграцию в вакуумные пневмотранспортные линии.
3. Гигиеническое исполнение соответствует требованиям FDA, USDA и ТР ТС, поддерживаются CIP/SIP-мойка и быстрая санитарная обработка.
4. Основные области применения — фармацевтика (стерильные и высокоактивные субстанции), пищевая промышленность (продукты, чувствительные к окислению), химия (токсичные и пылящие материалы) и вакуумный пневмотранспорт.
5. Оборудование индивидуально адаптируется под существующие линии заказчика; доступны системы самоочистки сит, панель управления и датчики.
6. По сравнению с обычными виброситами вакуумный просеиватель выигрывает там, где критичны герметичность, безопасность персонала, сохранность продукта и работа в составе закрытых пневмолиний.
