Улучшенное круглое вибросито — это вибрационный сепаратор с оптимизированной системой вибрации и усиленной конструкцией, разработанный для интенсивной эксплуатации на производствах с большими объёмами сыпучих материалов. По сравнению с классическим круглым виброситом модель обеспечивает повышенную производительность, более высокую точность разделения на фракции и надёжную работу в непрерывном режиме с минимальными простоями.
Оборудование этого класса востребовано там, где стандартного универсального сепаратора уже недостаточно: на линиях с высокой загрузкой, при переработке абразивных и труднопросеиваемых материалов, на производствах, работающих в две-три смены. Пищевая и химическая промышленность, строительные материалы, горнодобыча и металлургия — во всех этих отраслях улучшенное вибросито становится основной машиной контрольного просеивания и калибровки.
В данной статье подробно рассматриваются конструктивные особенности улучшенного круглого вибросита, принцип работы, материалы и исполнение, технические характеристики и преимущества, области применения, опции и особенности эксплуатации, а также приводится сравнение с классическим круглым виброситом.
Просеивание — одна из самых массовых операций в технологии сыпучих материалов: от неё зависят чистота продукта, стабильность гранулометрии и работоспособность последующих узлов линии — смесителей, дозаторов, фасовочных машин. Когда объёмы производства растут, на первый план выходят не только точность разделения, но и пропускная способность, ресурс сит и устойчивость машины к непрерывной работе. Именно под эти требования спроектировано улучшенное круглое вибросито Valiand Tech.
Конструктивные особенности улучшенного круглого вибросита
Улучшенная модель сохраняет компоновку классического круглого вибрационного сепаратора — цилиндрический корпус, одна или несколько ситовых дек, вибрационный привод, пружинная подвеска — но каждый узел доработан под интенсивный режим эксплуатации. Результат: машина выдерживает высокие нагрузки, абразивное воздействие материала и круглосуточную работу без потери качества просеивания.
Усиленная рама и корпус
База машины — усиленная рама и корпус, выполняемые из углеродистой или нержавеющей стали. Усиление конструкции направлено на решение двух задач:
- длительная работа в интенсивном режиме — корпус рассчитан на тяжёлые условия эксплуатации и непрерывные циклы;
- стойкость к абразивным материалам — узлы, испытывающие максимальное воздействие продукта, имеют запас прочности и износостойкости.
Для пищевых и фармацевтических производств доступно исполнение из нержавеющей стали, для горнодобычи и строительных материалов — экономичный вариант из углеродистой стали.
Вибрационный привод
Сердце улучшенного вибросита — мощный высокоэффективный вибромотор. В зависимости от комплектации машина оснащается одним или двумя вибромоторами:
- одномоторное исполнение — оптимально для большинства задач просеивания и контрольной сепарации;
- двухмоторное исполнение — для максимальной производительности, работы с тяжёлыми и труднопросеиваемыми материалами, стабильной амплитуды при высокой загрузке деки.
Ключевая особенность модели — оптимизированная система вибрации: амплитуда и частота подобраны так, чтобы обеспечить максимальную производительность без избыточного механического воздействия на продукт и конструкцию. По запросу сито комплектуется панелью управления с регулировкой частоты и амплитуды — это позволяет точно настраивать машину под конкретный материал.
Ситовые панели повышенной износостойкости
Просеивающий узел выполнен на основе ситовых панелей повышенной износостойкости с быстросъёмным креплением. Практические следствия такого решения:
- сита дольше сохраняют рабочие характеристики при контакте с абразивными материалами — минеральными порошками, металлическими фракциями, песком и цементом;
- замена ситовой панели выполняется быстро, без длительной остановки линии;
- быстросъёмное крепление упрощает доступ к просеивающей поверхности для очистки и инспекции.
Пружинная амортизация и зажимные механизмы
Передачу вибрации на опоры и фундамент гасит система пружинных амортизаторов. Она снижает динамические нагрузки на строительные конструкции цеха, уменьшает шум и позволяет устанавливать сито на стандартных опорах без специального массивного фундамента. Деки и ситовые рамы фиксируются надёжными зажимными механизмами, обеспечивающими герметичность стыков и быструю переборку машины при обслуживании.
Сочетание этих двух узлов напрямую влияет на два эксплуатационных показателя. Во-первых, на качество просеивания: эффективная амортизация изолирует вибрирующий корпус от опор, поэтому энергия привода расходуется на движение материала по ситу, а не на раскачивание конструкций. Во-вторых, на ресурс машины: надёжная фиксация дек исключает подвижки и перекосы ситовых рам под нагрузкой, которые в менее жёстких конструкциях приводят к неравномерному износу сит и утечкам продукта через стыки.
Принцип работы
Принцип работы улучшенного круглого вибросита соответствует классической схеме круглого вибрационного сепаратора. Вибромотор с регулируемыми дебалансами создаёт трёхмерное вибрационное движение корпуса; материал, поступающий в центр верхнего сита, под действием вибрации равномерно распределяется по полотну и перемещается от центра к периферии. Частицы мельче ячеек проходят через сито, надситная фракция выводится через отдельный патрубок.
Отличие улучшенной модели — в качестве реализации этой схемы:
- оптимизированные амплитуда и частота вибрации увеличивают скорость стратификации материала на сите и прохождение целевых частиц через ячейки;
- усиленная конструкция сохраняет стабильность вибрационного режима при максимальной загрузке, когда стандартные машины теряют эффективность;
- износостойкие ситовые панели поддерживают точность калибровки на всём межсервисном интервале, а не только на новых ситах.
Результат — высокая пропускная способность в сочетании с точным разделением на фракции и стабильным качеством продукта при непрерывной работе.
Эффективность просеивания определяется двумя встречными процессами: стратификацией слоя (мелкие частицы должны опуститься к поверхности сита) и прохождением частиц через ячейки. Оптимизированный вибрационный режим улучшенной модели ускоряет оба: слой материала интенсивнее перемешивается, «постель» на сите не уплотняется, а близкие по размеру к ячейке частицы чаще получают возможность пройти вниз. Именно поэтому машина сохраняет точность калибровки даже при максимальной загрузке — ситуации, в которой обычные сита начинают «перегружаться» и увеличивать долю недосепарированного продукта.
Материалы и исполнение
Улучшенное круглое вибросито выпускается в двух базовых материальных исполнениях:
- углеродистая сталь — для горнодобывающей, металлургической отрасли и производства строительных материалов, где приоритетны прочность и экономичность;
- нержавеющая сталь — для пищевой, химической и фармацевтической промышленности, где важны коррозионная стойкость, гигиеничность и простая санитарная обработка.
Выбор исполнения определяется продуктом и условиями эксплуатации: абразивные минеральные порошки и металлические фракции логично просеивать на машине из углеродистой стали, а муку, сахар, специи и пищевые зерновые продукты — на нержавеющей версии.

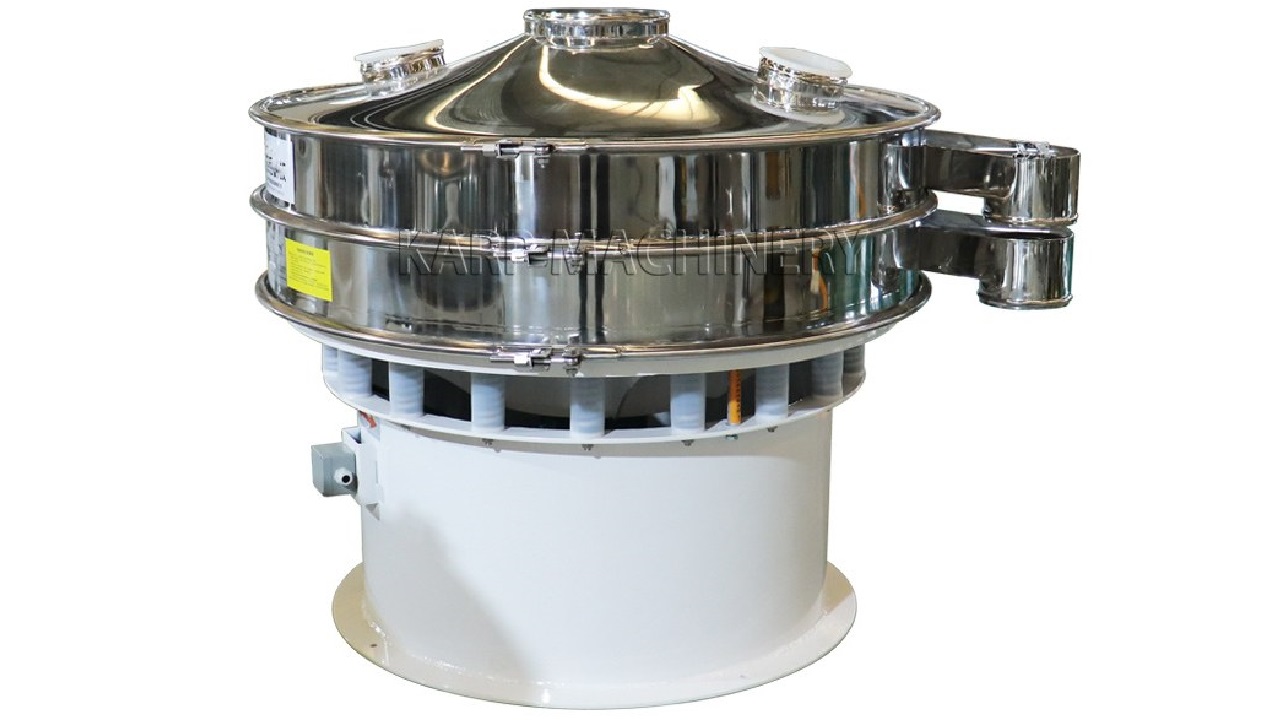

Нержавеющее исполнение имеет и санитарное измерение: гладкие поверхности легче очищаются от остатков продукта, сталь не вступает в реакцию с пищевыми средами и выдерживает регулярную мойку. Для многономенклатурных производств с частой сменой продукта это сокращает время переналадки между партиями и снижает риск перекрёстного загрязнения. Углеродистая сталь, в свою очередь, обеспечивает оптимальное соотношение прочности и стоимости там, где гигиенические требования не являются определяющими.
Технические характеристики
Параметры конкретной машины (производительность, диаметр сита, количество ярусов, мощность привода) подбираются под задачу заказчика. Ниже приведены подтверждённые конструкцией характеристики и комплектация улучшенного круглого вибросита:
| Параметр | Значение / исполнение |
|---|---|
| Тип оборудования | Круглое вибросито улучшенной конструкции |
| Режим работы | Интенсивный, непрерывный |
| Рама и корпус | Усиленные, углеродистая или нержавеющая сталь |
| Привод | Мощный высокоэффективный вибромотор — один или два (в зависимости от комплектации) |
| Просеивающий элемент | Ситовые панели повышенной износостойкости, быстросъёмное крепление |
| Амортизация | Система пружинных амортизаторов (снижение вибрации на опоры) |
| Фиксация дек | Надёжные зажимные механизмы |
| Регулировка | Панель управления с регулировкой частоты и амплитуды (по запросу) |
| Вибрационный режим | Оптимизированные высокая амплитуда и частота для максимальной производительности |
| Обслуживание | Быстрый доступ к ситам для очистки, замены и ТО |
| Стойкость | Рассчитано на тяжёлые условия и абразивные материалы |
По сравнению с базовым исполнением улучшенная модель даёт прирост сразу по двум осям — количественной и качественной: больше материала проходит через сито за единицу времени, и при этом выше точность разделения. Для технолога это означает возможность нарастить объём выпуска без установки второй машины и без ущерба для гранулометрического состава продукта.
Технические преимущества
- Повышенная производительность. Оптимизированная система вибрации увеличивает пропускную способность по сравнению со стандартными моделями.
- Улучшенная эффективность просеивания. Точное разделение на фракции даже при высокой загрузке сита.
- Усиленная конструкция. Рассчитана на длительную работу в интенсивном режиме и на абразивные материалы.
- Снижение энергопотребления и эксплуатационных затрат. Высокоэффективный привод и долговечные узлы уменьшают стоимость владения.
- Минимальное обслуживание. Быстрый доступ к ситам, простая замена панелей, минимум изнашиваемых деталей.
- Высокое качество конечного продукта. Стабильная точность калибровки снижает процент брака.
Области применения
Пищевая промышленность. Мука, сахар, специи, зерновые продукты — контрольное просеивание и калибровка в непрерывных линиях, в том числе при больших объёмах сырья.
Химическая промышленность. Порошки, красители, полимеры — разделение на фракции и удаление включений при интенсивной загрузке.
Строительные материалы. Цемент, гипс, песок, минеральные добавки — абразивные материалы, для которых критичны износостойкость сит и усиленная конструкция.
Горнодобывающая и металлургическая промышленность. Абразивные и металлические порошки — самый тяжёлый сценарий эксплуатации, для которого улучшенная модель и создавалась. Усиленный корпус, износостойкие ситовые панели и мощный привод позволяют вести калибровку таких материалов в непрерывном режиме без ускоренного износа узлов.
Производства с высокими требованиями к производительности и непрерывной работе — линии, где простой машины означает остановку всего процесса.
Типовые технологические задачи, которые решает улучшенное круглое вибросито:
- контрольное просеивание — удаление комков, посторонних включений и крупных частиц перед фасовкой, смешиванием или дальнейшей переработкой;
- калибровка на фракции — разделение продукта по крупности с минимальным смешиванием фракций;
- просеивание после размола и сушки — отсечение недоизмельчённых частиц и слипшихся агломератов;
- приёмка сырья — проверка входящих порошков и гранул перед запуском в производство.
Опции и модификации
- Второй вибромотор — двухмоторная комплектация для максимальной производительности и стабильной амплитуды при высокой загрузке.
- Панель управления с регулировкой частоты и амплитуды (по запросу) — тонкая настройка вибрационного режима под конкретный материал.
- Исполнение из нержавеющей стали — для пищевых, химических и фармацевтических применений.
- Ситовые панели с различными размерами ячеек — под задачи контрольного просеивания или калибровки конкретного продукта.
Опции комбинируются между собой: например, для крупной пищевой линии логична двухмоторная машина в нержавеющем исполнении с панелью управления, а для горнодобывающего участка — одномоторный вариант из углеродистой стали с износостойкими панелями. Такой модульный подход позволяет собрать конфигурацию точно под задачу, не переплачивая за ненужные функции.
Особенности эксплуатации
- Интенсивный режим. Оптимизированные высокая амплитуда и частота вибрации обеспечивают максимальную производительность без ущерба для ресурса машины.
- Тяжёлые условия. Усиленная конструкция рассчитана на абразивные материалы и круглосуточную эксплуатацию.
- Быстрое обслуживание. Удобный доступ для очистки, замены сит и технического обслуживания сокращает простои линии.
- Настройка под продукт. Возможность регулировки параметров вибрации позволяет адаптировать машину под материалы с разной насыпной плотностью, влажностью и гранулометрией.
- Защита опор. Система пружинных амортизаторов снижает передачу вибрации на фундамент и строительные конструкции.
Отдельного внимания заслуживает организация регламентного обслуживания. Основные операции — осмотр и замена ситовых панелей, проверка зажимных механизмов и состояния пружинных амортизаторов — выполняются быстро благодаря быстросъёмным креплениям и удобному доступу к внутренним узлам. Для производств с непрерывным циклом это означает, что плановое ТО укладывается в короткие технологические окна без срыва графика выпуска продукции. Минимальное количество изнашиваемых деталей дополнительно снижает потребность в запчастях и упрощает планирование сервисных работ.
При работе с абразивными материалами рекомендуется контролировать состояние ситовых панелей по фактическому износу, а не только по календарному графику: своевременная замена панели сохраняет точность калибровки и защищает нижележащие узлы от повышенных нагрузок. Износостойкое исполнение панелей увеличивает межсервисный интервал, но не отменяет регулярного визуального контроля — особенно на линиях, перерабатывающих минеральные и металлические порошки.
При выборе комплектации имеет смысл заранее определить три вещи: характеристики продукта (насыпная плотность, влажность, гранулометрия, абразивность), требуемую производительность линии и режим работы (сменный или непрерывный). От этого зависят материал корпуса, количество вибромоторов, необходимость панели управления с регулировкой вибрации и состав ситовых панелей. Специалисты Valiand Tech помогают подобрать конфигурацию под конкретную задачу, чтобы машина не оказалась ни избыточно сложной, ни недостаточно производительной.
Сравнение с классическим круглым виброситом
Классическое круглое вибросито — универсальный и экономичный сепаратор для малых и средних производств: компактные размеры, диаметры сит 450–2400 мм, замена сетки за 10–15 минут, низкие шум и энергопотребление. Для стандартных задач этого достаточно. Улучшенная модель выбирается, когда требования выше:
| Критерий | Классическое круглое вибросито | Улучшенное круглое вибросито |
|---|---|---|
| Позиционирование | Универсальное экономичное решение | Интенсивное производство, максимальная эффективность |
| Конструкция | Стандартная | Усиленная рама и корпус |
| Привод | Промышленный вибромотор с регулируемыми дебалансами | Мощный высокоэффективный вибромотор, один или два |
| Сита | Плетёная сетка из нержавеющей стали | Ситовые панели повышенной износостойкости |
| Абразивные материалы | Ограниченно | Да — штатный сценарий |
| Непрерывная работа под высокой нагрузкой | Средние нагрузки | Круглосуточный интенсивный режим |
| Регулировка частоты и амплитуды | Изменение амплитуды дебалансами | Панель управления (по запросу) |
| Типовые заказчики | Малые и средние производства, интеграция в существующие линии | Крупные линии, горнодобыча, стройматериалы, интенсивные пищевые и химические производства |
Практический вывод: для периодического контрольного просеивания и умеренных объёмов рационально выбрать классическое круглое вибросито. Если же продукт нужно делить на 3–5 фракций за один проход — смотрите в сторону многоярусного вибросита, а для работы с токсичными и чувствительными к окислению продуктами в закрытой пневмолинии — вакуумного герметичного просеивателя. Полный обзор модельного ряда — на странице категории вибросита и просеиватели. Если же линия работает непрерывно, объёмы велики, а материал абразивен или труднопросеиваем — улучшенная модель окупается за счёт производительности, ресурса сит и минимальных простоев.
Отдельно стоит отметить экономический аспект. Стоимость владения виброситом складывается не только из цены машины, но и из расходов на электроэнергию, замену сит, обслуживание и — главное — простоев линии. Высокоэффективный привод снижает энергопотребление, износостойкие ситовые панели увеличивают межсервисный интервал, а быстрый доступ к узлам сокращает время ТО. На интенсивных производствах именно эти факторы, а не начальная цена, определяют реальную экономику оборудования — и именно по ним улучшенная модель выигрывает у стандартных решений.
Ключевые выводы
- Улучшенное круглое вибросито — вибрационный сепаратор с оптимизированной системой вибрации и усиленной конструкцией для интенсивной эксплуатации и больших объёмов сыпучих материалов.
- Комплектация включает усиленную раму и корпус (углеродистая или нержавеющая сталь), один или два высокоэффективных вибромотора, износостойкие ситовые панели с быстросъёмным креплением, пружинные амортизаторы и надёжные зажимные механизмы.
- Основные преимущества — повышенная производительность, точность разделения, стойкость к абразивным материалам, снижение энергопотребления и минимальное обслуживание.
- Машина применяется в пищевой, химической, горнодобывающей и металлургической отраслях, а также в производстве строительных материалов.
- По запросу доступны панель управления с регулировкой частоты и амплитуды и двухмоторное исполнение — оборудование гибко настраивается под конкретный продукт.
- По сравнению с классическим круглым виброситом улучшенная модель выигрывает в производительности, ресурсе и устойчивости к тяжёлым режимам — и предназначена для производств, где простои недопустимы.
