Шлюзовый роторный питатель DT-DCSR: быстроразборный на рельсах проходного типа — особенности, характеристики и применение

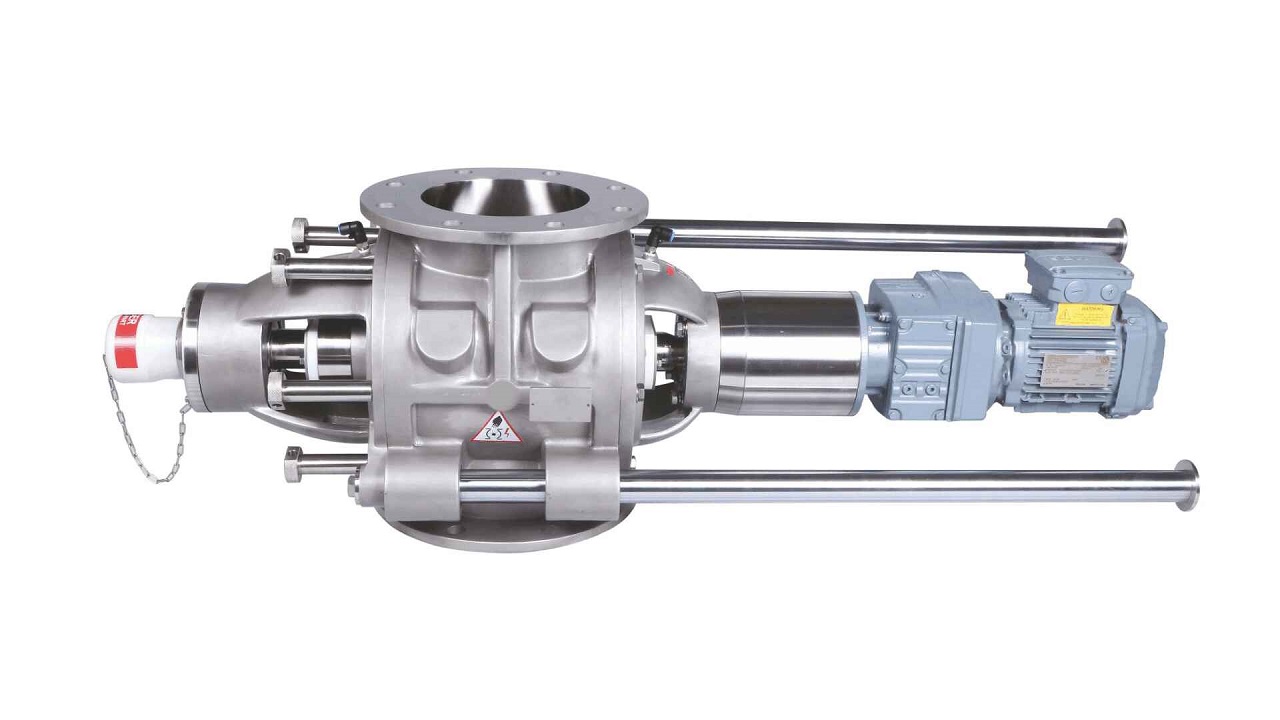

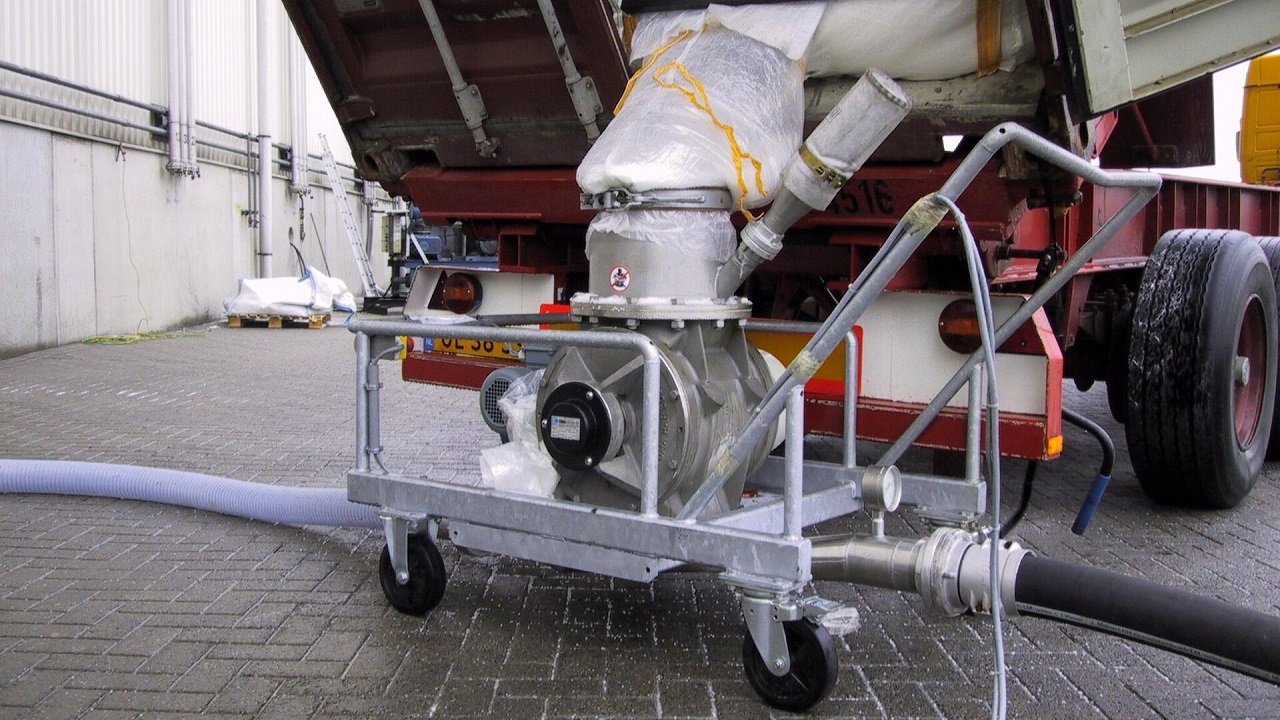

Шлюзовый питатель DT-DCSR — это роторный питатель проходного типа с рельсовой системой быстрой разборки, разработанный специально для отраслей с высокими требованиями к гигиене и скорости технического обслуживания. Аббревиатура DCSR расшифровывается как Drop-through Clean Side Rail — конструктивный принцип, при котором ротор и торцевая крышка извлекаются из корпуса по направляющим рельсам без применения специального инструмента.

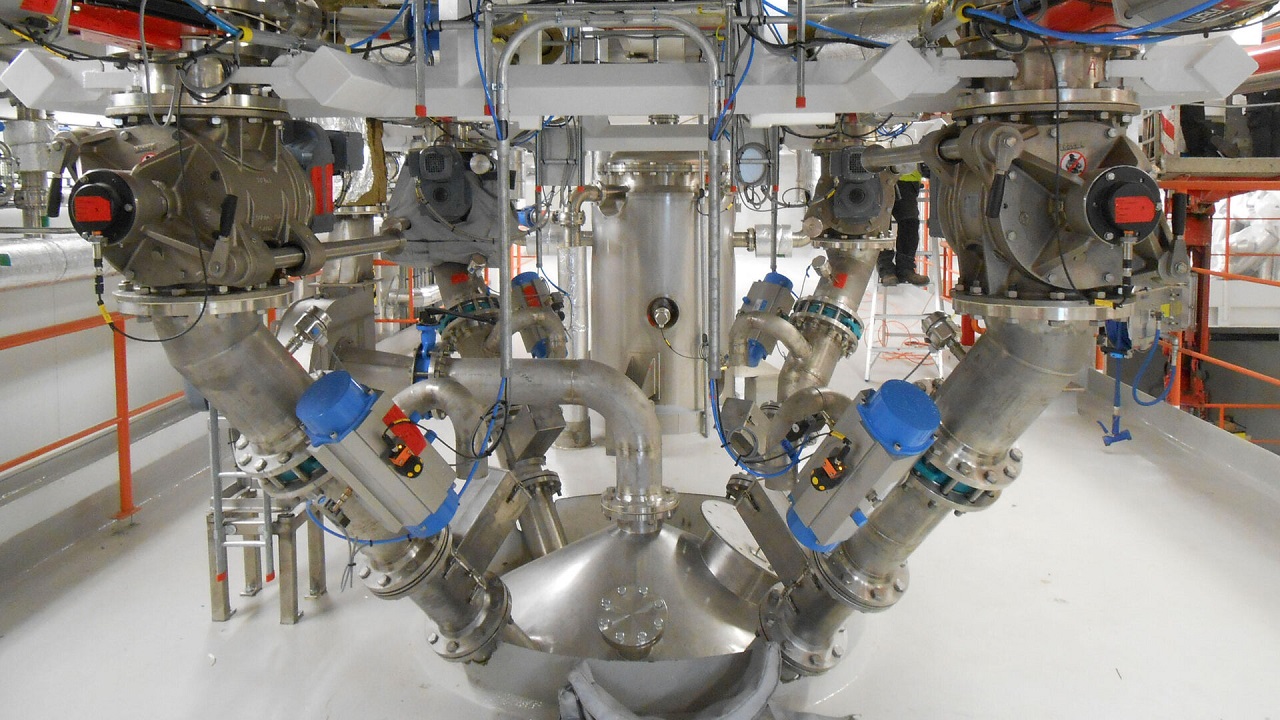

Роторный питатель DT-DCSR применяется в системах пневмотранспорта для дозированной подачи порошков, гранул и пеллет в режимах избыточного давления, вакуума и гравитационной подачи. Конструкция гигиенического роторного питателя DT-DCSR изначально ориентирована на молочную, пищевую, фармацевтическую и смежные отрасли, где соответствие стандартам EHEDG, USDA и ATEX является обязательным требованием, а время простоя линии на очистку напрямую влияет на производительность предприятия.

В данной статье подробно рассматриваются конструктивные особенности, технические характеристики и преимущества DT-DCSR Airlock, а также приводится объективное техническое сравнение с аналогичными зарубежными quick-clean и rail-mounted rotary airlock valve решениями.

Конструктивные особенности модели DT-DCSR

Рельсовая система быстрой разборки

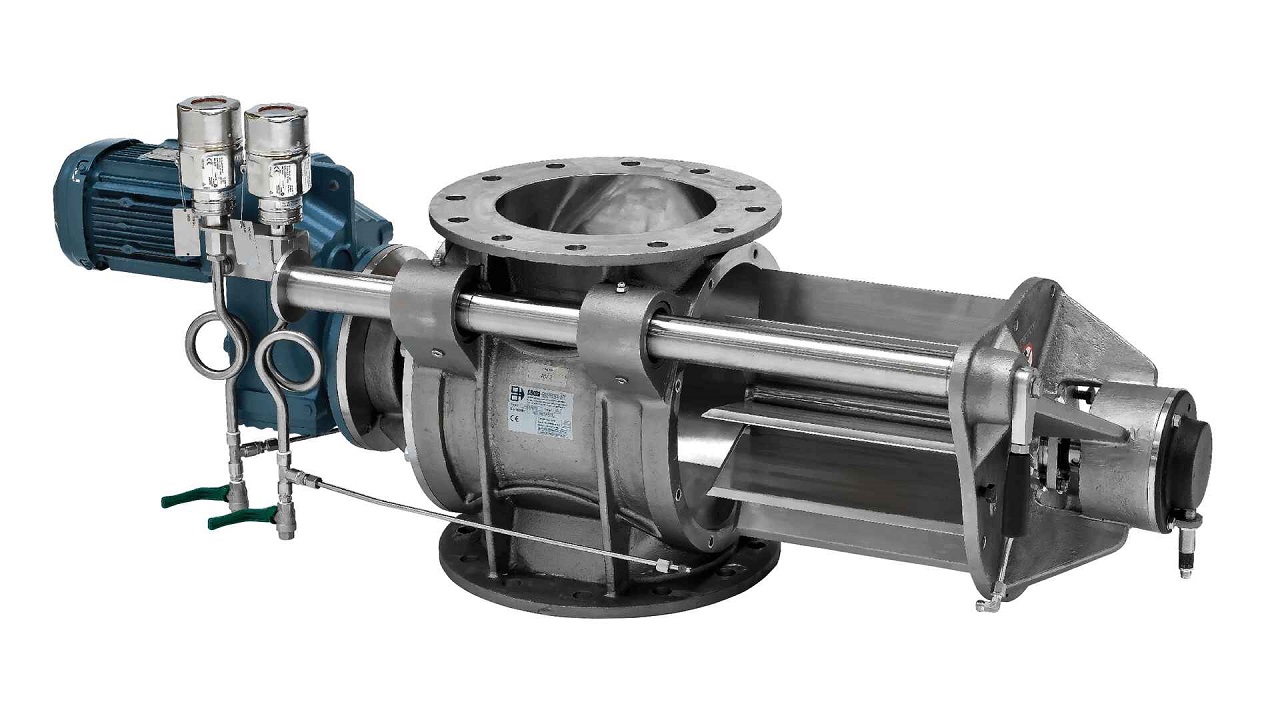

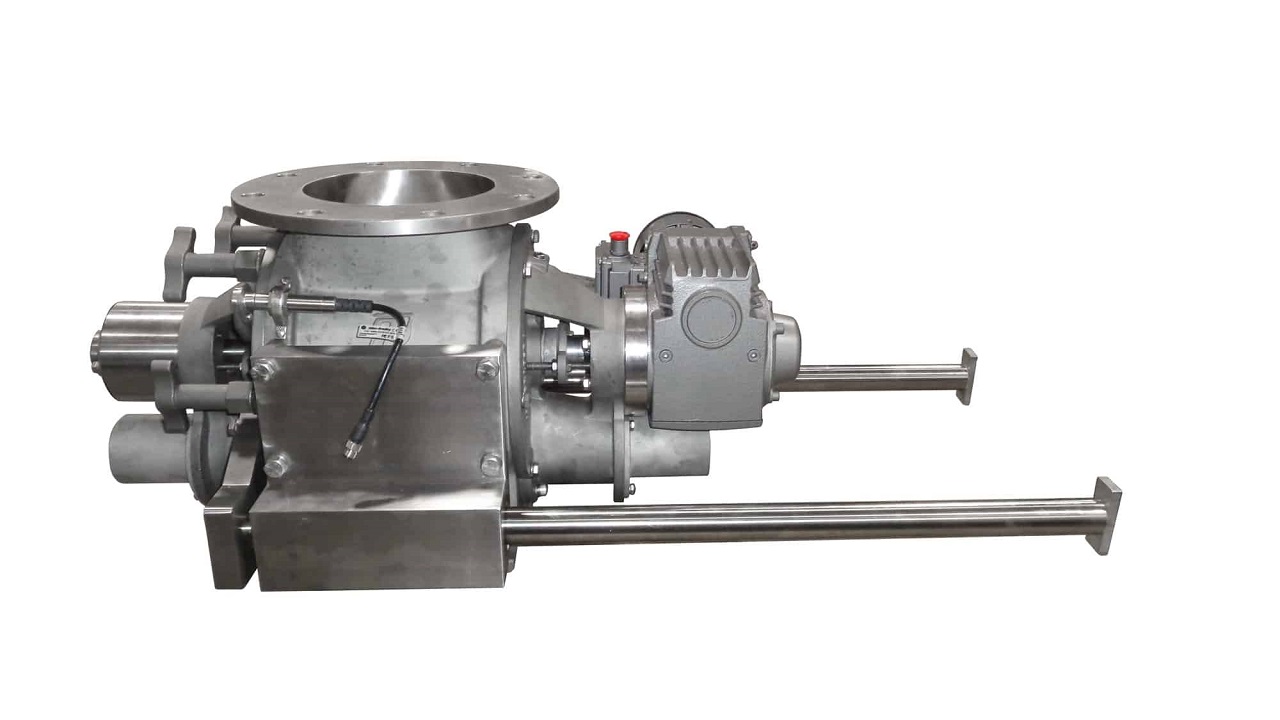

Ключевой особенностью, отличающей шлюзовой питатель с рельсами DT-DCSR от стандартных роторных питателей, является система направляющих рельсов, интегрированных в корпус. Рельсы обеспечивают точное и безопасное выдвижение ротора с торцевой крышкой из корпуса — оператор выполняет полную разборку без инструментов менее чем за несколько минут. Это кардинально сокращает время простоя линии при плановом техническом обслуживании, смене продукта или санитарной обработке.

Принцип работы рельсовой системы:

• Ротор фиксируется на направляющих рельсах корпуса;
• Торцевая крышка освобождается быстросъёмными замками без болтов;
• Ротор в сборе выкатывается по рельсам за пределы корпуса;
• Все контактирующие с продуктом поверхности становятся полностью доступны для мойки.

Ротор с 8 лопастями и U-образными карманами

Ротор быстроразборного шлюзового питателя на рельсах DT-DCSR имеет восемь лопастей с U-закруглёнными карманами. Такая геометрия решает сразу несколько инженерных задач:

• Максимальное наполнение кармана — широкая горловина с оптимальным углом раскрытия обеспечивает эффективный захват материала при каждом обороте;
• Снижение риска налипания — закруглённые углы карманов не допускают застаивания lipких и cohesive материалов;
• Лёгкая очистка — плавные переходы без острых углов полностью вымываются при CIP/WIP-процедурах;
• Минимальная утечка воздуха — восемь лопастей обеспечивают высокую плотность перекрытия проходного сечения и стабильный дифференциал давления.

Гигиеническое исполнение и материалы

DT-DCSR выполнен полностью из нержавеющей стали AISI 316 — материала, устойчивого к коррозии, агрессивным моющим средствам и пищевым кислотам. Все поверхности, контактирующие с продуктом, имеют стандартную полировку Ra ≤ 0,8 мкм; по запросу доступно исполнение Ra ≤ 0,4 мкм для наиболее строгих фармацевтических и молочных применений.

Уплотнения Dairy Sanitary Seals питателя выполнены из FDA- и EHEDG-совместимых эластомеров. Они рассчитаны на регулярные химические и термические санитарные процедуры и не требуют замены после каждой мойки.

Сертификации модели:

• EHEDG — соответствие европейским гигиеническим требованиям для пищевого оборудования;
• USDA — допуск для применения в условиях USDA-инспектируемых производств;
• ATEX — исполнение для взрывоопасных зон при работе с взрывоопасными пылями.

Технические характеристики DT-DCSR

Широкий диапазон ёмкостей ротора (3–58 л/об) в сочетании с регулируемой скоростью вращения позволяет настраивать производительность шлюзового дозатора DT-DCSR под конкретный технологический процесс без замены оборудования.

Технические преимущества DT-DCSR

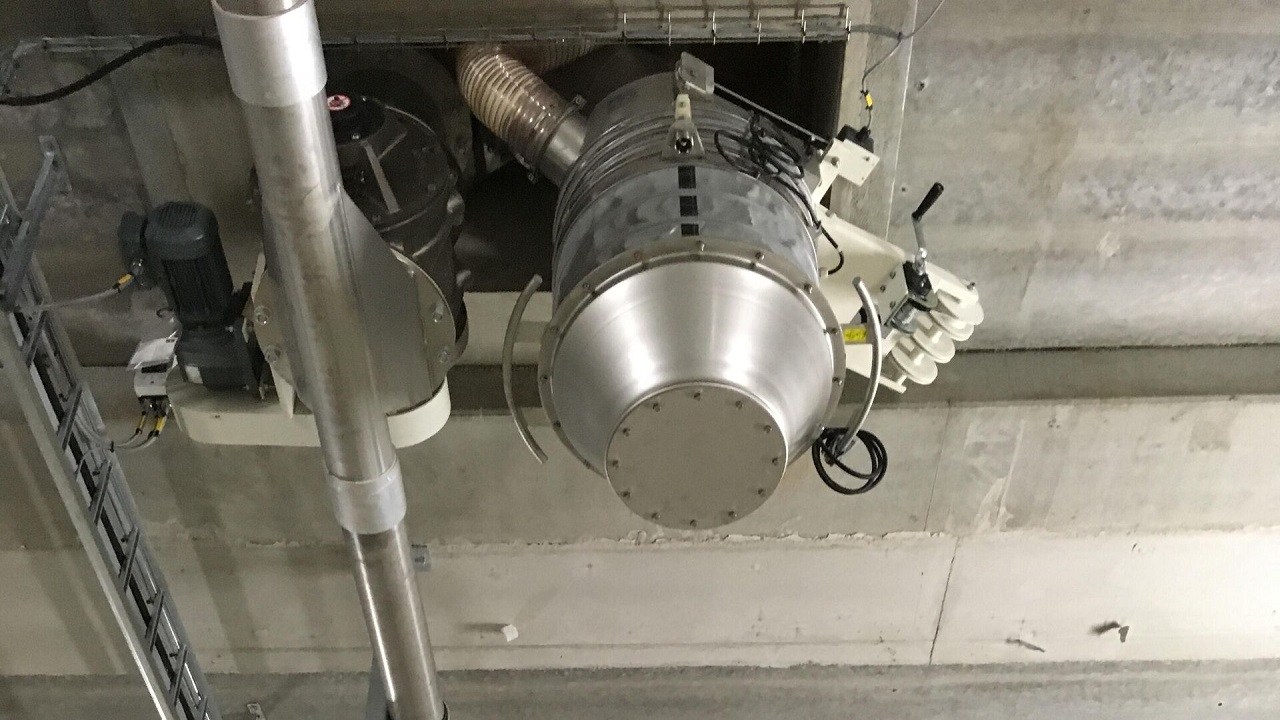

Быстроразборный питатель EHEDG класса DT-DCSR обладает рядом конструктивных преимуществ, принципиально важных для гигиенических производств:

• Скорость обслуживания — полная разборка и повторная сборка без инструментов сокращает время простоя линии при смене продукта или плановой мойке;
• Полная доступность поверхностей — рельсовая система обеспечивает открытый доступ ко всем внутренним поверхностям, включая зазоры между ротором и корпусом;
• Соответствие строгим стандартам — сертификации USDA, EHEDG и ATEX подтверждают пригодность для работы в жёстко регулируемых отраслях;
• Устойчивость к cohesive материалам — U-карманы и гладкие поверхности AISI 316 снижают налипание сухих и влажных порошков;
• Герметичность при давлении — кратковременная устойчивость до 10 бар обеспечивает надёжную работу в режиме pressurized pneumatic conveying;
• Универсальность фланцевых соединений — стандарты DIN, ANSI и JIS позволяют интегрировать питатель в существующие трубопроводные системы без переходников.

Области применения

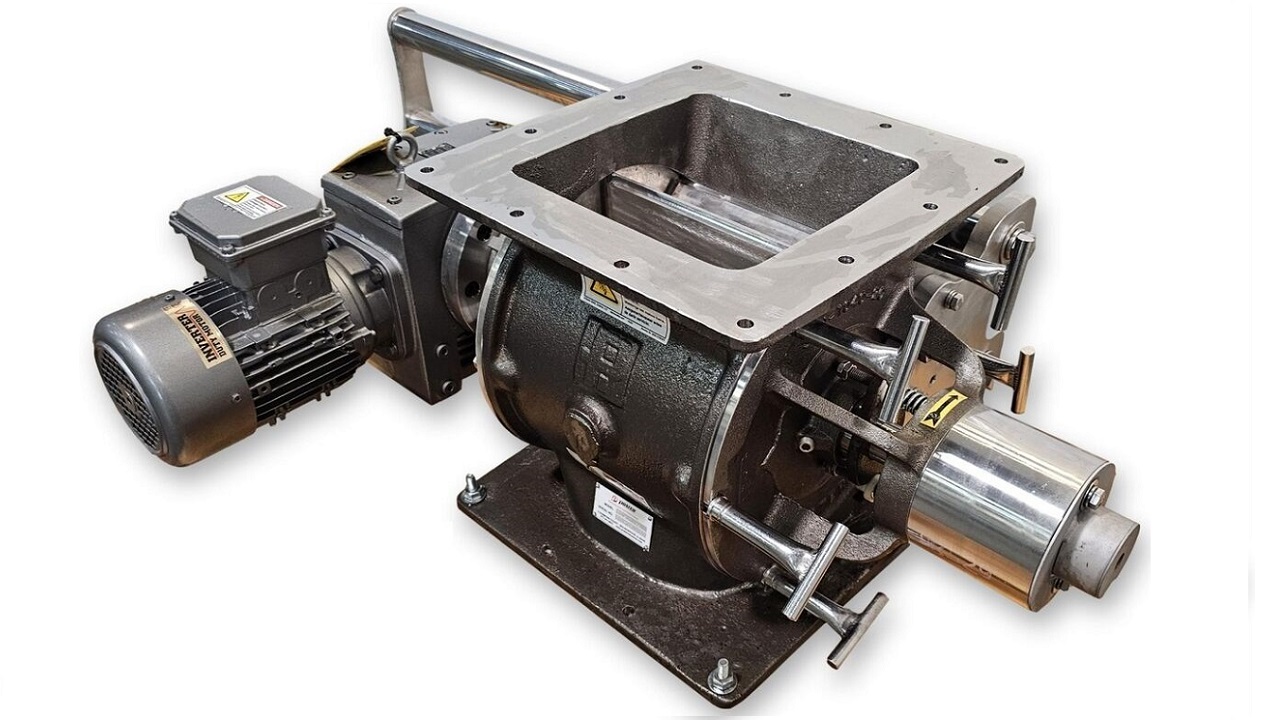

AISI 316 шлюзовой питатель типа DT-DCSR используется в следующих отраслях и технологических процессах:

• Молочная промышленность — сухое молоко, сывороточные протеины, лактоза, казеин;
• Пищевая промышленность — мука, сахарная пудра, крахмал, специи, пищевые добавки;
• Фармацевтическая промышленность — активные фармацевтические субстанции (АФС), вспомогательные вещества, гранулированные препараты;
• Производство кормов — белковые концентраты, витаминные смеси, кормовые добавки;
• Химическая промышленность — органические и неорганические порошки, пигменты, полимерные компоненты;
• Пневмотранспорт в режиме давления, вакуума и гравитации — адаптируется к любой схеме транспортной линии.

Опции и модификации DT-DCSR Airlock

Производитель предлагает широкий набор опций для адаптации DT-DCSR к специфическим условиям эксплуатации:

• Приводы NORD — стандартный привод с редуктором NORD; доступны цепная и прямая (direct-drive) версии с частотным преобразователем для точной регулировки производительности;
• Воздушные уплотнения Dairy (air purge seals) — подача инертного газа или стерильного воздуха в зону уплотнений предотвращает проникновение продукта и обеспечивает дополнительную защиту от перекрёстного загрязнения;
• Датчик вращения (rotation sensor) — мониторинг скорости вращения ротора в реальном времени с сигналом на систему управления;
• Индикатор касания ротора RIS (Rotor Indication System) — сигнализирует о механическом контакте ротора с корпусом, позволяя предотвратить повреждения до их возникновения;
• Высокотемпературное исполнение — специальные уплотнения и смазочные материалы для работы при температуре до +150 °C;
• Регулятор давления — встроенный блок балансировки давления для стабильной работы при переменных нагрузках в conveying line;
• Quick-clean исполнение с CIP — опциональные порты для подключения систем безразборной мойки.

Сравнение с зарубежными аналогами quick-clean / rail-mounted rotary valves

Ниже представлена техническая сравнительная таблица шлюзового питателя DT-DCSR и аналогичных зарубежных моделей. Сравнение quick-clean rotary valves проведено исключительно по конструктивным и техническим параметрам.

Ключевые выводы из сравнения

• По устойчивости к давлению DT-DCSR (до 10 бар кратковременно) и TBMA DCSR-2T (до 6 бар) существенно превосходят большинство конкурентов, что важно для интенсивных режимов пневмотранспорта;
• Наличие полного комплекса сертификаций EHEDG + USDA + ATEX одновременно характерно лишь для DT-DCSR и TBMA DCSR-2T;
• Полировка Ra ≤ 0,4 мкм доступна в DT-DCSR и TBMA DCSR-2T — критичное требование для фармацевтики и молочной промышленности;
• Система индикации касания ротора RIS является уникальной опцией DT-DCSR, отсутствующей в большинстве аналогов;
• Prater on rails и ACS RotorRail предлагают более широкий диапазон типоразмеров (до 500 мм), однако без возможности полировки Ra ≤ 0,4 мкм в стандартном исполнении.

Шлюзовый питатель DT-DCSR представляет собой технически зрелое решение для отраслей, где скорость санитарного обслуживания и гигиеническое соответствие являются определяющими факторами при выборе оборудования. Рельсовая система позволяет полностью разобрать питатель без инструментов и обеспечить открытый доступ ко всем контактным поверхностям — это принципиально важно при частой смене продукта или строгих протоколах CIP/WIP.

Сочетание сертификаций EHEDG, USDA и ATEX, материала AISI 316, полировки до Ra ≤ 0,4 мкм, Dairy Sanitary Seals и кратковременной устойчивости к давлению 10 бар делает DT-DCSR одним из наиболее функционально насыщенных решений в классе quick-clean rotary valve на рельсах. Роторный питатель DT-DCSR закрывает требования как пищевой и молочной промышленности, так и фармацевтических и химических производств с высокими стандартами чистоты.

Для инженеров и технологов, проектирующих или модернизирующих пневмотранспортные линии в регулируемых отраслях, быстроразборный шлюзовой питатель на рельсах типа DT-DCSR остаётся одним из наиболее обоснованных технических выборов в 2024–2026 годах.
