Шлюзовый питатель DT (Airlock Pvt India)

Шлюзовый питатель DT (Airlock Pvt India) — точный аналог DMN AL: особенности, преимущества литой конструкции и реальные альтернативы на рынке
Рубрика: Обзор оборудования

Зачем нужен шлюзовый питатель и где он незаменим

Шлюзовый питатель (rotary airlock valve) — один из тех узлов, о которых вспоминают только тогда, когда он выходит из строя. Между тем именно от него зависит стабильность давления в системе пневмотранспорта, равномерность дозирования и герметичность разгрузки бункеров с цементом, мукой, гранулятом, золой или минеральными удобрениями.
Принцип работы прост: вращающийся 8-лопастной ротор захватывает порции материала из бункера и передаёт их в пневмопровод, не допуская перетечки воздуха в обратном направлении. Рабочее давление в зависимости от исполнения — от 0,5 до 2 бар. Типоразмеры DN 100–500 мм перекрывают потребности большинства промышленных линий — от небольших дозаторов до магистральных транспортных систем.

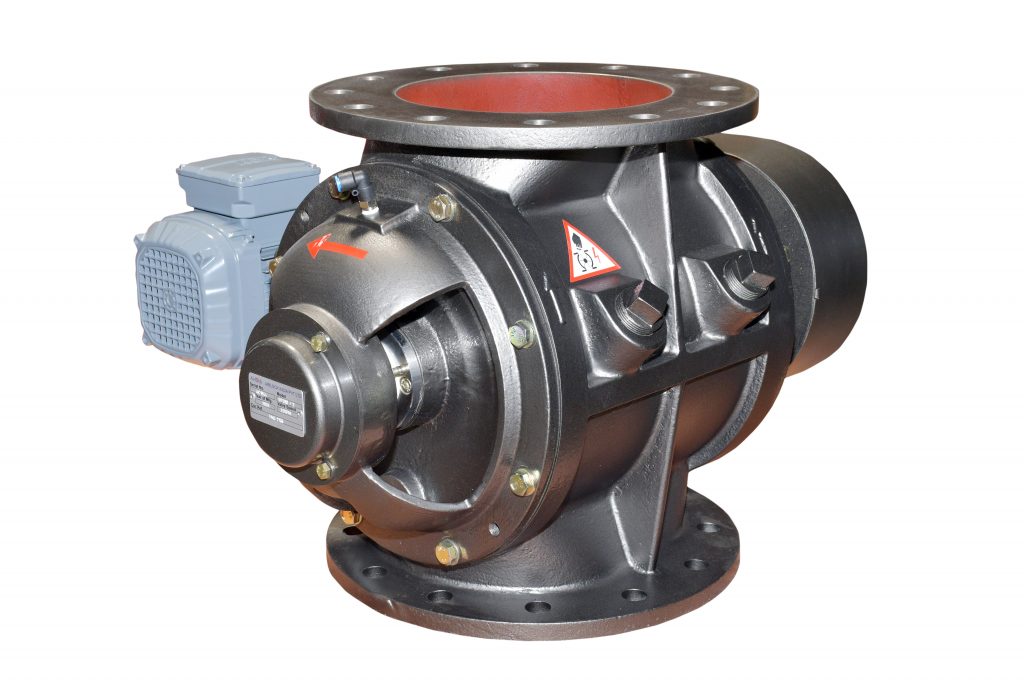

DT как точный аналог DMN Westinghouse AL/AML

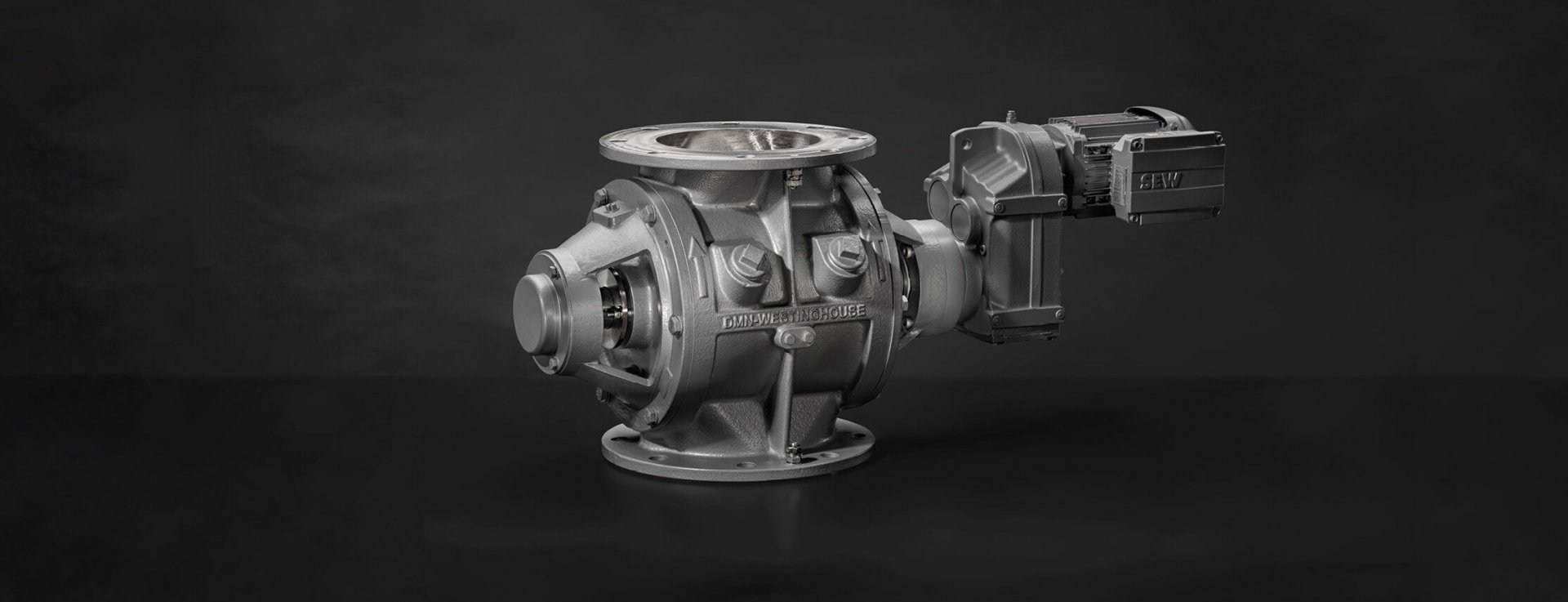

Голландский DMN Westinghouse серии AL/AML десятилетиями считается отраслевым эталоном. Индийская компания Airlock Pvt Ltd создала серию DT как инженерно-выверенный  аналог, сохранив всё, что делает оригинал надёжным, и устранив несколько эксплуатационных неудобств.

Что полностью скопировано:

• литой корпус из серого чугуна или нержавеющей стали AISI 304/316;
• 8-лопастной ротор с допуском на зазор 0,13–0,15 мм;
• фланцевое присоединение по стандарту DIN/ANSI;
• съёмные торцевые крышки для обслуживания без демонтажа из линии.

Где DT улучшен:

Упрощённый внешний контур корпуса снижает массу на 8–12 % и облегчает очистку наружных поверхностей.
Быстросъёмные пластины ротора фиксируются на болтах М8 без специального инструмента — замена занимает 20–30 минут против 1,5–2 часов у классической конструкции.
Улучшаемая конструкция уплотнений: стандартный войлок можно заменить на PTFE-набивку или механическое торцевое уплотнение прямо в полевых условиях, не меняя корпус.
Для инженера-эксплуатационника это означает: один корпус на весь срок службы линии, а ротор и уплотнения подбираются под текущую задачу.

Литой корпус: почему это принципиально важно

Это, пожалуй, главный технический аргумент в пользу серии DT. Разберём детально.
Стабильный зазор 0,13–0,15 мм на весь срок службы. Литой корпус из чугуна обрабатывается на координатно-расточных станках за один установ. Результат — идеальная цилиндричность камеры и гарантированный зазор между лопастью ротора и стенкой. У сварного корпуса тепловые деформации при сварке дают отклонение геометрии до 0,3–0,5 мм, что вынуждает производителя увеличивать монтажный зазор — и сразу растёт перетечка воздуха.
Высокая износостойкость и жёсткость. Чугун имеет твёрдость 170–240 HB. Стенка камеры не прогибается под нагрузкой, не «дышит» при циклических перепадах давления. Ресурс литого корпуса при работе на цементе или летучей золе — 40 000–60 000 часов, тогда как сварной из конструкционной стали выхаживает 15 000–25 000 часов.
Отсутствие сварных деформаций. Шов — всегда зона концентрации напряжений и потенциального скола внутри камеры. В абразивных средах сварной шов изнашивается быстрее основного металла, образуя ступеньку, которая травмирует торцы лопастей.
Идеальная геометрия внутренней камеры обеспечивает ламинарное перемещение порций материала без зон зависания. Особенно критично для липких продуктов — какао-порошка, мелкодисперсного PVC, гипса.

.

Модификации серии DT/AL:

Стандартный сварной ротор — для зерна, пеллет, гранул с абразивностью до 50 мг/кг.
Ротор со сменными пластинами Hardox 400 или WC-Co — для цемента, кварцевого песка, летучей золы; пластины меняются за 20 минут.
Ротор с полиуретановым покрытием — для хрупких гранул, которые нельзя дробить; также снижает шум на 5–7 дБ.
Ножевая версия (knife gate rotor) — для волокнистых и комкующихся материалов: древесной щепы, торфа, агломерата.
Продувной исполнение — продувка азотом или воздухом через торцевые каналы предотвращает налипание и взрывоопасное накопление пыли (ATEX-совместимость).
Sanitary-версия из AISI 316L — полированная камера Ra ≤ 0,8 мкм, уплотнения FDA-совместимые, быстрый разбор без инструмента. Для пищевой промышленности и фармацевтики.

Конкуренты на рынке: честное сравнение

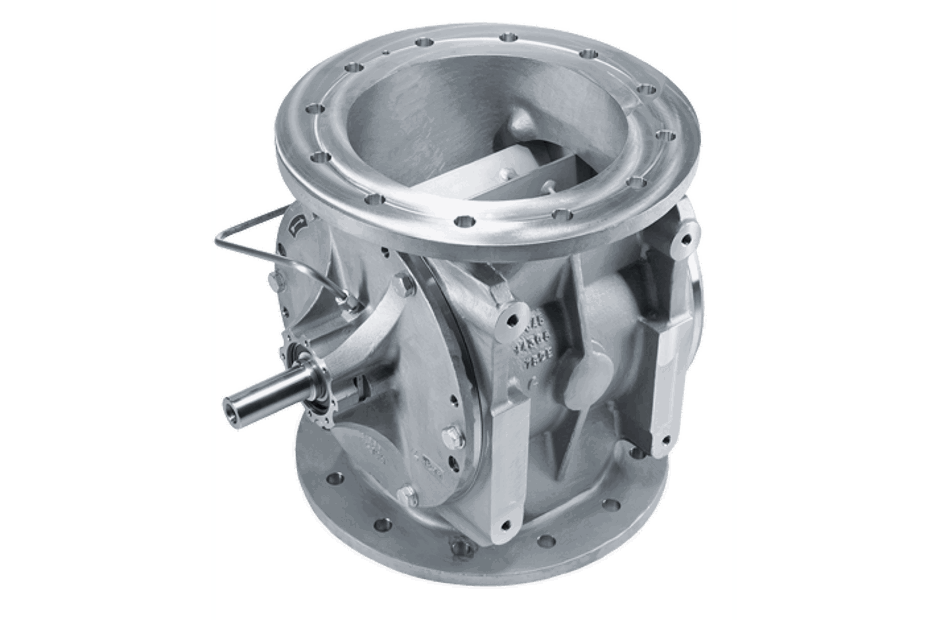

Coperion ZRD/ZXD — немецкий премиум, литой корпус, зазор до 0,1 мм, давление до 3,5 бар. Лучший выбор для тонкодисперсных пластиков и химии под высоким давлением. Минус — цена в 3–4 раза выше DT, сроки поставки не определены.

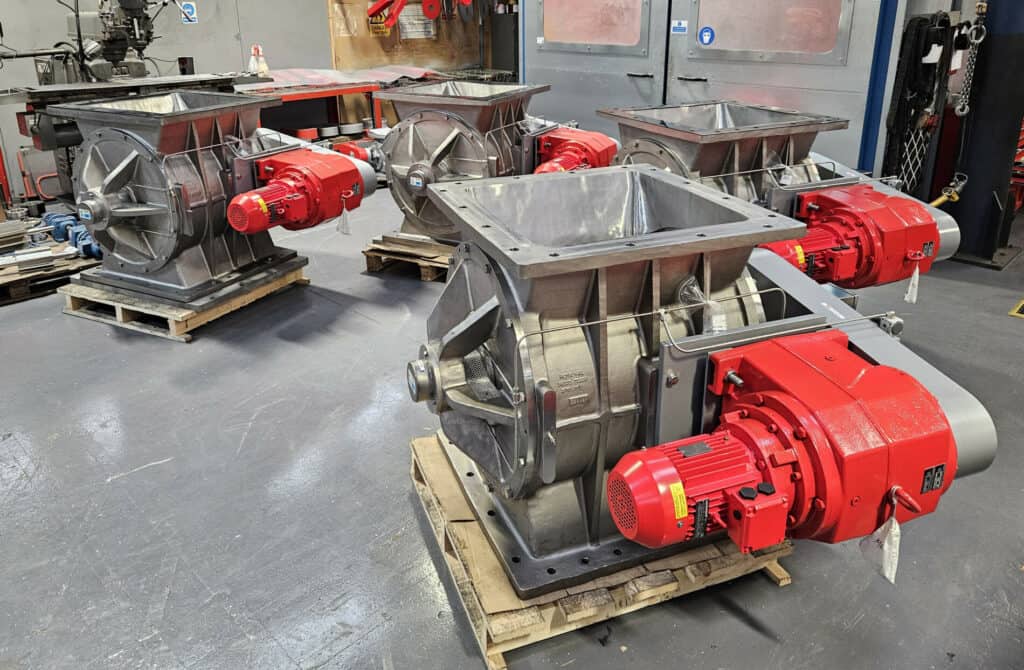

Gericke RotaVal EHDM — британско-швейцарский стандарт, литой корпус из нержавейки, отличная sanitary-версия. Плюс — широкая сервисная сеть в Европе. Минус — ограниченный выбор типоразмеров для DN > 400.

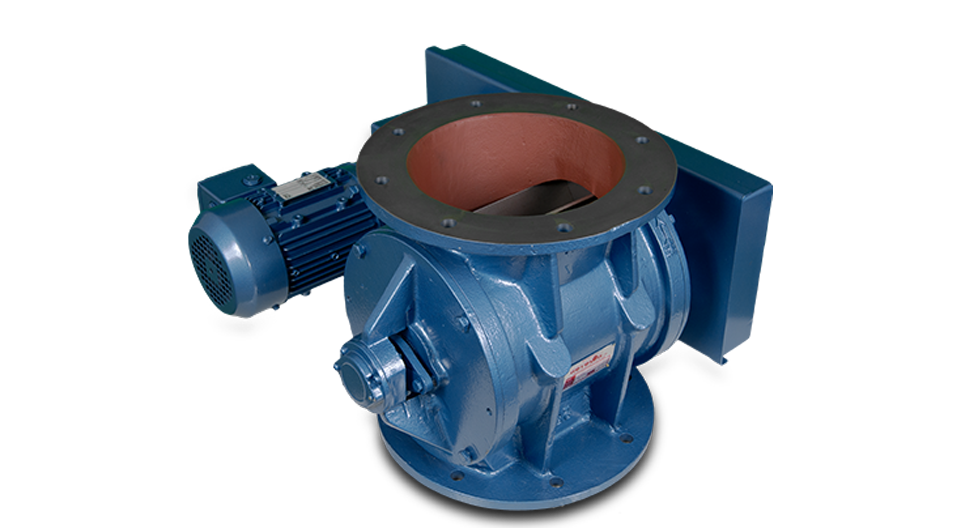

Rotolok Heavy Duty / USDA — британский производитель, корпус литой чугунный или нержавеющий, версия USDA сертифицирована для пищевых применений в США. Хорош для зерна и сахара. Слабее в абразивных средах из-за меньшей толщины стенки камеры.
Prater Ceramic Series — американская нишевая разработка с керамическим напылением внутренней поверхности. Рекордная износостойкость при работе с кварцем и корундом. Минус — высокая цена, ограниченные типоразмеры (DN 100–250), хрупкость при ударах.

Заключение: когда брать DT, а когда смотреть на альтернативы

Литой DT — оптимальный выбор, если вам нужна надёжная работа в диапазоне DN 100–500 мм, давление до 2 бар, абразивные или пищевые среды, и при этом важна адекватная цена с доступными запчастями. В 2026 году, когда логистика европейских брендов усложнилась, DT закрывает 80 % промышленных задач с качеством, сопоставимым с DMN Westinghouse.
Берите Coperion, если давление выше 2 бар и материал — тонкодисперсный пластик. Берите Rotolok USDA, если нужна американская пищевая сертификация.
Но если хотите питатель, который проработает 10 лет без капитального ремонта корпуса, — литая конструкция остаётся золотым стандартом. Физику не обмануть: чугун держит форму, сварной шов — нет.
