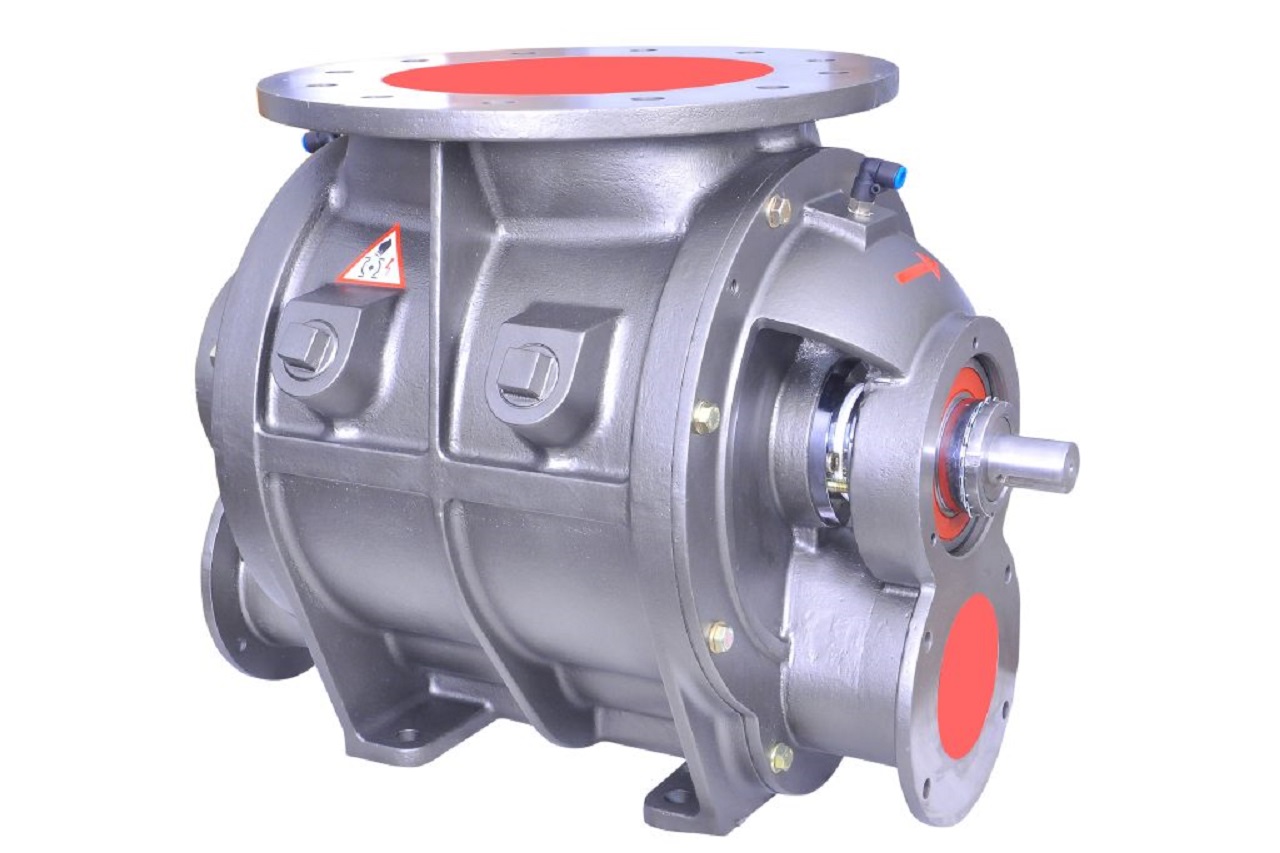

Шлюзовый питатель BT (blow-thru шлюзовой затвор) — специализированное промышленное оборудование, предназначенное для подачи сыпучих материалов в пневмотранспортную линию под давлением. Особенность конструкции заключается в том, что воздух проходит через ротор, а материал подаётся напрямую в conveying line, что обеспечивает стабильность подачи, минимизацию налипания и высокую герметичность.
Содержание
- История и развитие blow-thru rotary valves
-
Конструктивные особенности типичных BT-моделей
- Интегрированный conveying line в торцевых плитах
- Возвратный вентиляционный канал (return-side vent)
- Ротор с открытыми карманами
- Материалы корпуса и ротора
- Технические преимущества blow-thru конструкции по сравнению со стандартными drop-through
- Основные области применения
- Типичные технические характеристики
- Сравнение с зарубежными моделями и сериями
- Возможные опции и модификации шлюзового питателя BT
Данный тип rotary airlock BT широко используется для транспортировки липких и cohesive материалов в условиях pressurized pneumatic conveying — там, где традиционные drop-through шлюзовые питатели часто испытывают сложности. В статье рассматривается устройство шлюзового питателя BT, его преимущества и технические особенности. Кроме того, приводится объективное сравнение BT с аналогичными зарубежными blow-thru моделями и сериями.
История и развитие blow-thru rotary valves
Концепция blow-thru rotary valve возникла как эволюция классических rotary valves с drop-through подачей. В традиционной конструкции материал опускается вниз под действием силы тяжести в транспортирующую камеру, и воздух практически не проходит через ротор, что создаёт сложности при работе с липкими или cohesive материалами, приводит к налипанию и снижению производительности.
Blow-thru шлюзовой питатель изменил эту логику — воздух проникает через роторовые каналы, одновременно с материалом направляющимся в conveying line под давлением. Такой принцип значительно улучшил подачу трудносыпучих продуктов, увеличил герметичность и энергоэффективность всей системы.
Ключевые зарубежные производители и их blow-thru серии включают:
- Young Industries Model BT — классика рынка blow-thru решений с разнообразием типоразмеров;
- ACS Valves BT Series — популярны за счёт гибких конструкций и широкого применения;
- Prater Blow-Thru Rotary Airlock Valve — признаны за устойчивость к липким и химически активным материалам;
- Coperion Aerolock / AF Blow-Through Rotary Valve — для высокоточного дозирования и промышленного применения;
- Meyer Industrial HDBT (Heavy-Duty Blow-Thru) — усиленные тяжелые исполнения для агрессивных условий;
- Rotolok Blo-Thru Rotary Airlock — компактные и универсальные решения для многочисленных областей;
- Bush & Wilton BSU Series (Blow-Through) — конструкции с расширенными опциями;
- Miteck Blow Through Rotary Airlock Valve — для химической, пищевой промышленности;
- Kice VPOT Series (blow-through style) — sanitary решения с фокусом на фарма и пищу;
- NES Company BT / BVT Series — мощные customized решения для крупных проектов.
Конструктивные особенности типичных BT-моделей
Интегрированный conveying line в торцевых плитах
Одной из характерных черт blow-thru шлюзовых питателей является интеграция транспортной линии уже в торцевых плитах корпуса. Это снижает количество соединений и точек, где могут возникать утечки воздуха, минимизирует габариты и упрощает установку.
Возвратный вентиляционный канал (return-side vent)
Для минимизации утечек воздуха большинство BT rotary valve оснащены return vent — каналом, который обеспечивает сбалансированное давление внутри корпуса и снижает выброс воздуха в атмосферу или на сторону питания. Это положительно влияет на герметичность и производительность всего пневмотранспортного процесса.
Ротор с открытыми карманами
Ротор шлюзового питателя blow-thru обычно имеет открытые карманы — конструкция улучшает прохождение липких и cohesive материалов, снижая риск налипания и образования пробок. Это особенно важно при транспортировке трудносыпучих порошков и гранул.
Материалы корпуса и ротора
- Cast iron (чугун) применяется для стандартных промышленных условий с умеренной абразивностью;
- Stainless steel (нержавеющая сталь, AISI 304/316) — для пищевой, фармацевтической индустрии и агрессивных сред;
- Специальные покрытия и напыления повышают износостойкость и снижают налипание в условиях химической агрессии и высокой абразивности.
Технические преимущества blow-thru конструкции по сравнению со стандартными drop-through
- Обеспечение прямой подачи материала в conveying line под давлением, что усиливает стабильность потоков и дозирования;
- Снижение зон накопления и налипания материала за счёт прохождения воздуха через ротор и открытой конструкции карманов;
- Высокая герметичность благодаря возвратному вентиляционному каналу, минимизация утечек воздуха и повышение общей энергоэффективности;
- Улучшенная работа с липкими, cohesive и трудносыпучими материалами, которые часто создают сложности для drop-through систем;
- Простота интеграции в современные пневмотранспортные схемы с высоким давлением.
Основные области применения
- Мука, сахар, крахмал — порошкообразные и липкие пищевые продукты;
- Цемент, минеральные порошки — абразивные материалы со склонностью к комкованию;
- ПВХ и пластиковые гранулы — трудносыпучие и электризующиеся материалы;
- Химические порошки и добавки — агрессивные среды с требованием по чистоте;
- Пищевая и фармацевтическая промышленность — высокие требования к гигиене и дозированию.
Типичные технические характеристики
- Размеры (bore / inlet): от 80 до 500 мм и более;
- Максимальное давление в conveying line: до 2–3 бар типично для blow-thru rotary valves;
- Производительность: от 0,5 до 60 м³/ч в зависимости от размера;
- Приводы: электродвигатель с редуктором, частотная регулировка позволяет тонко настраивать производительность.
Сравнение с зарубежными моделями и сериями
| Производитель / модель | Размеры (bore / inlet) | Макс. давление (бар) | Устойчивость к налипанию / cohesive материалам | Наличие return vent | Материалы корпуса / ротора | Особенности | Типичные отрасли |
|---|---|---|---|---|---|---|---|
| Young Industries Model BT | 80–500 мм | до 2,5 | Высокая | Есть | Чугун / нерж. сталь | Широкий диапазон размеров, проверенная надёжность | Пищевая, химия, мука |
| ACS Valves BT Series | 100–450 мм | до 3,0 | Отличная | Есть | Чугун / нерж. | Множество опций, кастомизация | Пластик, цемент, пища |
| Prater Blow-Thru | 50–400 мм | до 2,5 | Высокая | Есть | Нерж. сталь, защитные покрытия | Высокая химическая устойчивость | Фарма, пищевая, химия |
| Coperion Aerolock / AF | 80–500 мм | до 3,0 | Отличная | Есть | Чугун, нерж. | Высокая точность дозирования | Пластик, химия, пища |
| Meyer Industrial HDBT | 150–500 мм | до 3,0 | Очень высокая | Есть | Чугун, тяжелый-duty материалы | Усиленная конструкция, heavy-duty исполнение | Цемент, химия, тяжелые условия |
| Rotolok Blo-Thru | 80–450 мм | до 2,5 | Хорошая | Есть | Чугун, нерж. | Компактный дизайн | Пищевая, мука, химия |
| Bush & Wilton BSU Series | 100–400 мм | до 2,0 | Высокая | Есть | Чугун / нерж. | Стандартные blow-thru модели с дополнительными опциями | Пластик, цемент, пищевая |
| Miteck Blow Through | 80–450 мм | до 2,5 | Высокая | Есть | Чугун, нерж. | Надёжность при агрессивных условиях | Химия, пищевая промышленность |
| Kice VPOT Series | 80–350 мм | до 2,0 | Очень высокая | Есть | Нерж. сталь | Sanitary оформление, quick-clean опции | Фарма, пищевая промышленность |
| NES Company BT / BVT Series | 100–500 мм | до 3,0 | Высокая | Есть | Чугун / нерж. | Модульный дизайн, индивидуальные решения | Пластик, химия, пищевая |
Возможные опции и модификации шлюзового питателя BT
- Anti-jamming роторы — конструкции и покрытия, снижающие вероятность заклинивания при работе с липкими и агломерирующими материалами.
- Регулируемые ножи и скребки — для очистки внутренней камеры и предотвращения налипания.
- Взрывозащищённое исполнение (ATEX) — для безопасной работы с взрывоопасными пыльными смесями.
- Специальные уплотнения — для повышения герметичности и срока службы.
- Quick-clean версии — облегчённая чистка и обслуживание, особенно востребованы в пищевой и фармацевтической отраслях.
- Сенсоры мониторинга — датчики скорости вращения и заклинивания, позволяющие оперативно реагировать на сбои.
Blow-thru конструкция шлюзового питателя BT (blow-thru шлюзовой затвор) является одним из самых технологичных решений для работы с трудносыпучими, липкими и cohesive материалами в системах пневмотранспорта под давлением. Преимущества прямой подачи материала с проходом воздуха через ротор обеспечивают стабильную работу, высокую герметичность и надёжность на протяжении всего срока эксплуатации.
Сравнение с зарубежными моделями, такими как Young Industries Model BT, ACS Valves BT Series, Prater Blow-Thru, Coperion AF blow-through и другими, показывает широкий спектр технических решений, адаптированных под специфические требования отраслей и материалов. Это делает blow-thru rotary airlock valve незаменимым элементом в современных пневматических системах транспортировки сыпучих.
