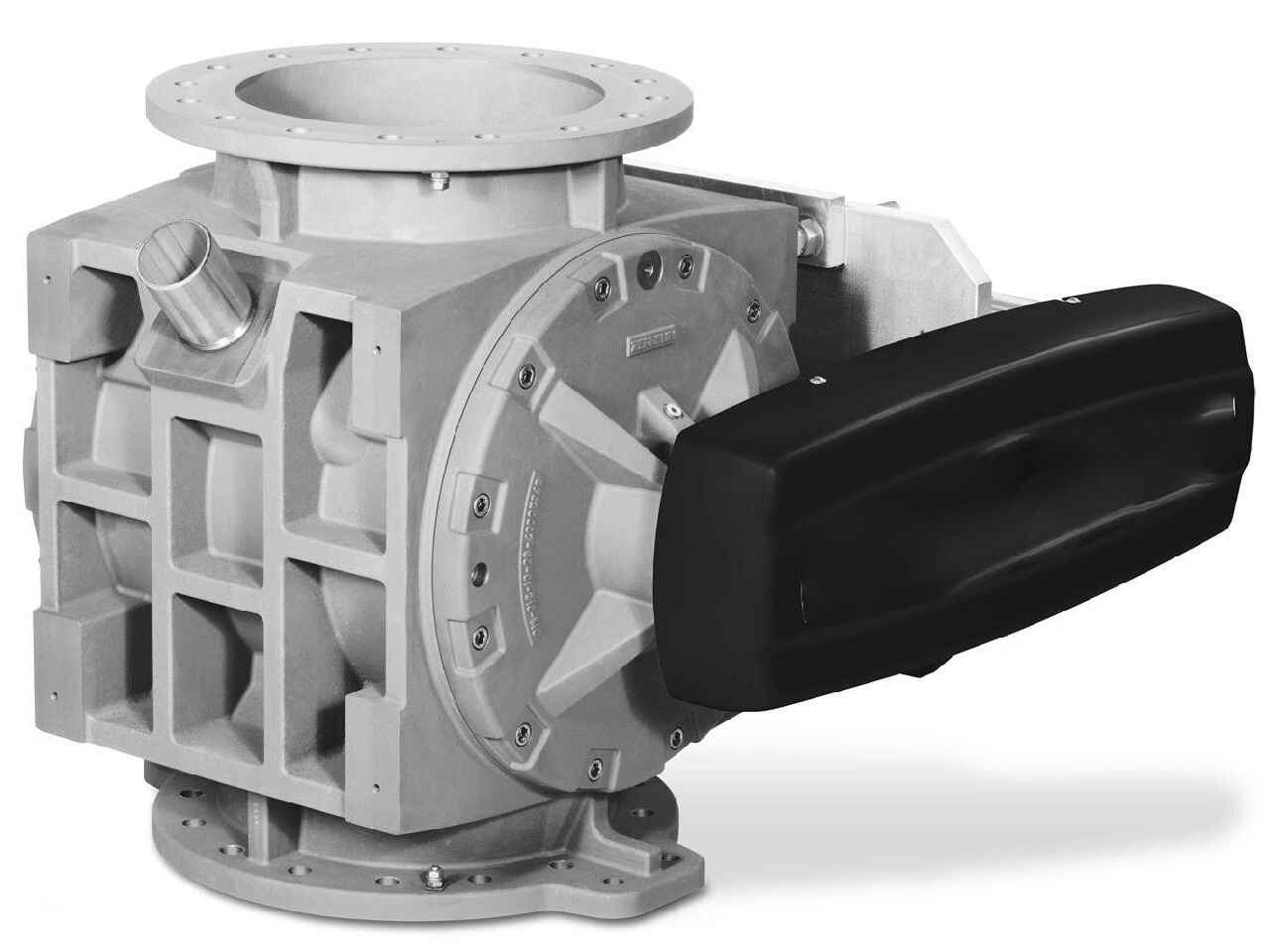

Шлюзовые затворы для циклонов

Современное производство невозможно представить без надежного оборудования для транспортировки сыпучих материалов. Особое место в этой системе занимает шлюзовой затвор для циклонов — устройство, которое обеспечивает равномерную подачу продукта и поддерживает герметичность всей установки. Именно от качества работы этого, казалось бы, простого механизма зависит стабильность технологического процесса.

Циклоны широко применяются в различных отраслях промышленности, от пищевой до химической. Они эффективно отделяют твердые частицы от воздушного потока, создавая замкнутый цикл очистки и возврата материала. И именно качество шлюзового затвора определяет эффективность работы всей системы очистки воздуха и транспортировки материалов. Без правильно работающего затвора даже самый современный циклон не сможет показать свою максимальную производительность.

В условиях жесткой конкуренции и постоянного роста требований к качеству продукции, каждый элемент производственной линии должен работать безупречно. Шлюзовые затворы не исключение — их надежность напрямую влияет на экономические показатели предприятия.

Что такое шлюзовой затвор и зачем он нужен

Шлюзовый затвор — это механическое устройство, предназначенное для дозированной выгрузки сыпучих материалов из бункера или другого накопительного оборудования. В системах с циклонами он выполняет несколько критически важных функций, каждая из которых влияет на общую эффективность производственного процесса.

Основная задача такого затвора — поддержание постоянного давления в системе. Без него воздушный поток может нарушить работу циклона, снизив эффективность отделения частиц от воздуха на 30-40%. Кроме того, затвор предотвращает обратный ток воздуха через выходные патрубки, что особенно критично в системах с несколькими циклонами, работающими параллельно.

Второстепенные, но не менее важные функции включают предотвращение зависания материала в выходном патрубке циклона, равномерное дозирование продукта на следующий этап технологического процесса, защиту от попадания посторонних предметов в систему. Современные шлюзовые затворы могут также выполнять функцию предварительного смешивания материалов разных фракций.

Правильно подобранный шлюзовой затвор может увеличить производительность циклонной установки на 15-20%, а срок службы всей системы — в полтора раза.

Статистика показывает, что около 60% отказов циклонных установок связаны с неисправностями шлюзовых затворов. Это подчеркивает важность правильного выбора и качественного обслуживания данного оборудования.

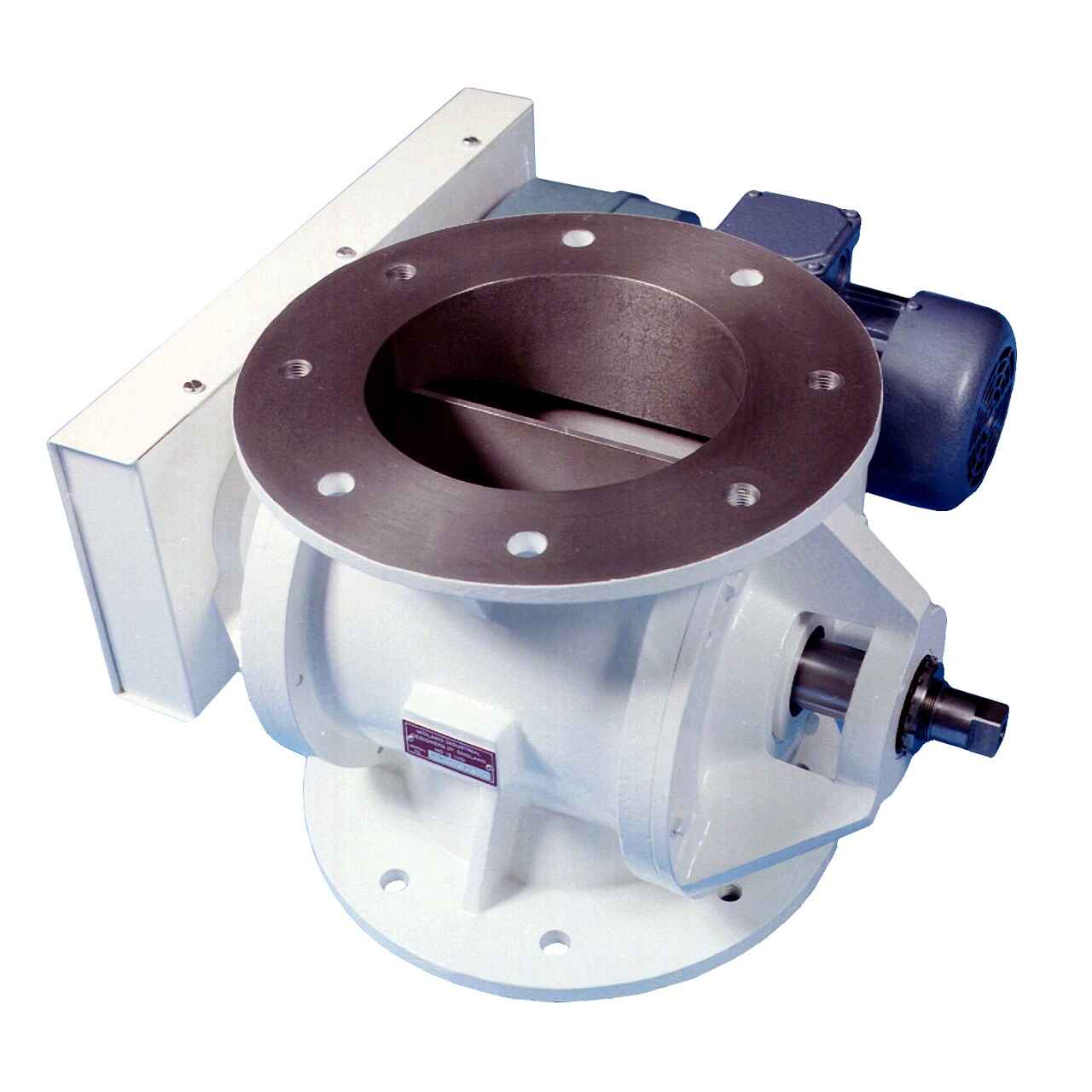

Принцип работы шлюзового затвора

Конструкция шлюзового затвора кажется простой, но за этой простотой скрывается продуманная инженерная система, основанная на фундаментальных принципах механики и гидродинамики. Основной элемент — ротор с лопастями, который вращается внутри круглой камеры с минимальными зазорами.

Материал поступает в верхнюю часть корпуса через входной патрубок под действием силы тяжести или воздушного потока. Лопасти ротора захватывают определенную порцию продукта и переносят ее в нижнюю часть затвора, при этом каждая лопасть формирует отдельную дозу. Такая дозирующая система позволяет точно контролировать объем подаваемого материала с погрешностью не более 5%.

Критически важным параметром является скорость вращения ротора. Слишком быстрое вращение приводит к неполному заполнению камер между лопастями, слишком медленное — к неравномерной подаче и возможному зависанию материала. Оптимальная скорость определяется свойствами транспортируемого продукта и требуемой производительностью системы.

Скорость вращения ротора регулируется с помощью редуктора и электродвигателя. Современные системы используют частотные преобразователи, позволяющие плавно изменять скорость в широком диапазоне. Обычно она составляет от 8 до 80 оборотов в минуту — этого достаточно для большинства технологических процессов. Возможность регулировки скорости особенно важна при работе с материалами переменной влажности или при изменении производительности линии.

Особое внимание при проектировании уделяется системе уплотнений. В зависимости от условий эксплуатации применяются контактные или бесконтактные уплотнения, специальные продувки инертным газом, многоступенчатые лабиринтные системы.

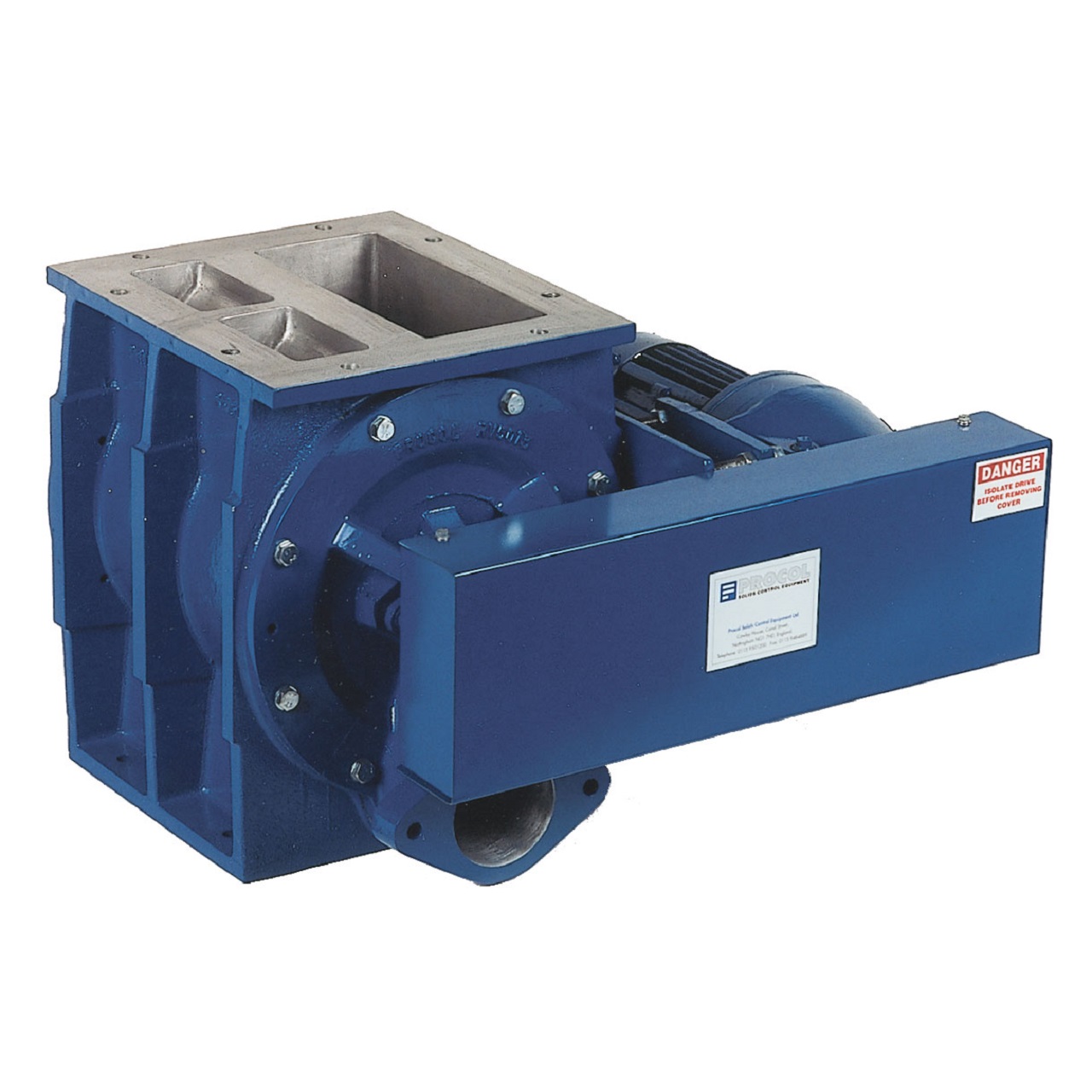

Виды шлюзовых затворов для циклонов

Не существует универсального решения, которое подходит абсолютно для всех случаев. Различные условия эксплуатации, свойства материалов и требования технологического процесса требуют разных типов оборудования. Правильная классификация помогает выбрать оптимальное решение.

По конструкции ротора

Роторы могут иметь различное количество лопастей — от 6 до 24. Большее количество лопастей обеспечивает более равномерную подачу и лучшую герметичность, но требует больше мощности от привода и увеличивает стоимость изготовления. Для легких пылевидных материалов достаточно 6-8 лопастей, для тяжелых и абразивных — 12-18, для особо ответственных применений используют роторы с 20-24 лопастями.

Форма лопастей также существенно различается. Прямые лопасти проще в изготовлении и дешевле, но создают пульсации в потоке материала. Изогнутые лопасти обеспечивают лучшее перемешивание материала и более плавную работу, особенно при высоких скоростях вращения. Специальные профилированные лопасти с переменным углом наклона используются для работы с липкими или склонными к налипанию материалами.

Материал изготовления ротора зависит от условий эксплуатации. Чугунные роторы — самые распространенные и экономичные. Стальные — более прочные и подходят для абразивных материалов. Роторы из нержавеющей стали применяются в пищевой и химической промышленности. Для особых условий используются роторы с упрочняющими покрытиями или из специальных сплавов.

По способу привода

Большинство современных затворов комплектуются электрическим мотор-редуктором. Мощность двигателя варьируется от 0,25 до 11 кВт в зависимости от размеров затвора, характеристик обрабатываемого материала и требуемой скорости вращения. Червячные редукторы обеспечивают высокий крутящий момент и плавную работу, но менее эффективны энергетически. Цилиндрические редукторы более эффективны, но дороже.

Некоторые модели могут работать от пневматического или гидравлического привода. Такое решение оправдано во взрывоопасных зонах, где использование электрических двигателей ограничено, или при работе в особых климатических условиях. Пневмопривод обеспечивает плавное регулирование скорости и автоматическое ограничение крутящего момента при заклинивании.

Современные системы управления включают частотные преобразователи, позволяющие точно регулировать производительность затвора в зависимости от потребностей технологического процесса. Это особенно важно в автоматизированных производствах, где затвор должен синхронизировать свою работу с другим оборудованием.

По принципу герметизации

Контактные уплотнения обеспечивают максимальную герметичность, но требуют регулярной замены из-за износа. Применяются при работе с мелкодисперсными материалами и в системах с высоким давлением.

Бесконтактные уплотнения имеют больший срок службы, но менее герметичны. Используются лабиринтные системы, воздушные завесы, магнитожидкостные уплотнения.

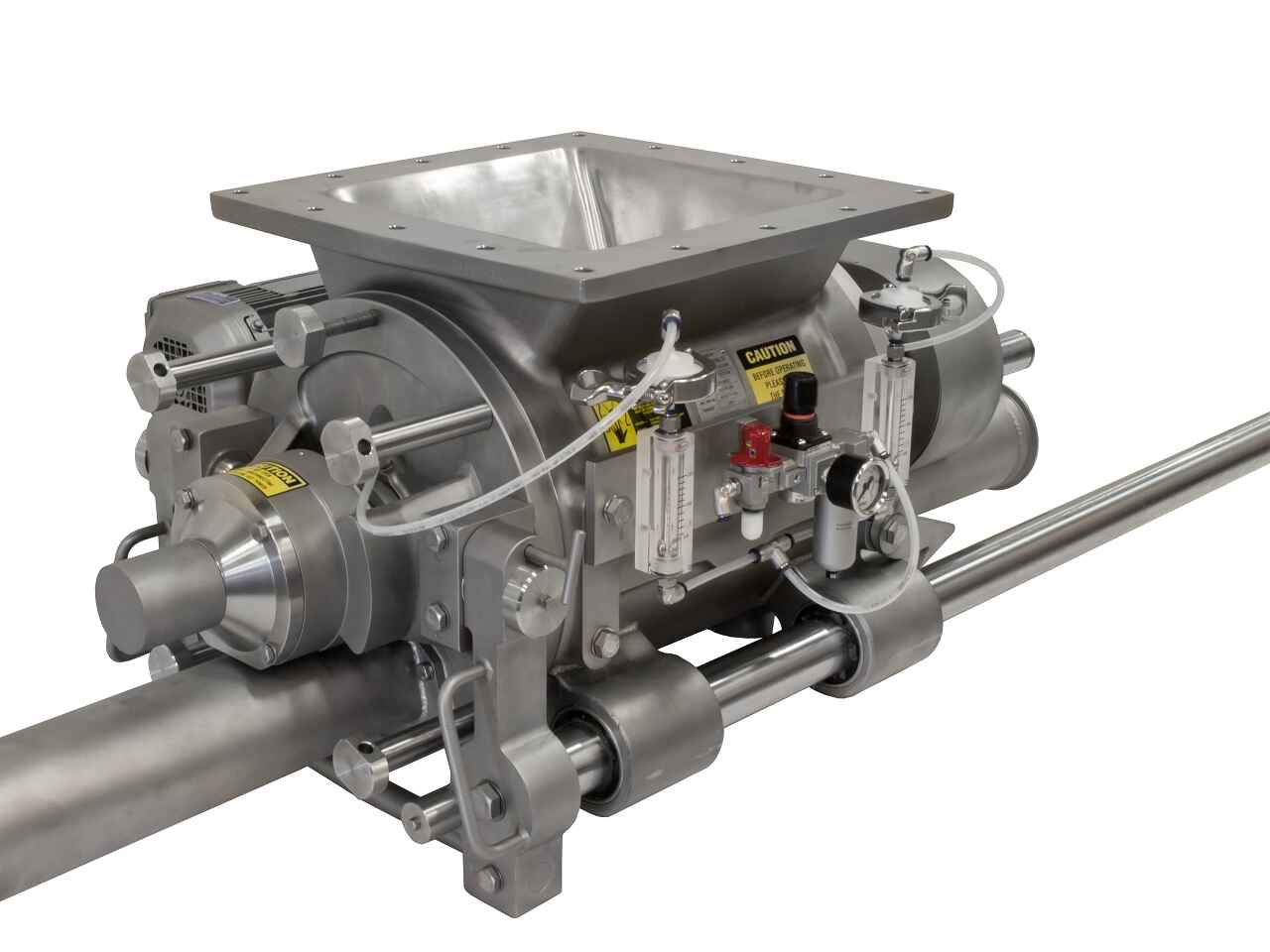

Как выбрать правильный шлюзовой затвор

Подбор оборудования начинается с тщательного анализа условий эксплуатации и требований технологического процесса. Первый и основной параметр — производительность. Она должна не просто соответствовать требуемому объему подачи материала, но и обеспечивать запас на случай изменения условий работы или увеличения производственных мощностей.

Температура рабочей среды критически важна для выбора материалов конструкции и системы охлаждения. Стандартные затворы рассчитаны на температуру до 200°C. Если материал горячее, необходимо специальное термостойкое исполнение с принудительным охлаждением подшипниковых узлов и температурной компенсацией зазоров.

Давление в системе определяет требования к герметичности и прочности корпуса. При работе под давлением необходимы усиленные конструкции с дополнительными ребрами жесткости и специальными системами уплотнений.

1. Анализ свойств материала
   Плотность, фракционный состав, абразивность, склонность к слеживанию, электростатические свойства, химическая агрессивность — все это влияет на выбор конструкции и материалов
2. Расчет производительности
   Учитывается не только средняя, но и пиковая нагрузка, возможные колебания в технологическом процессе, перспективы увеличения мощности
3. Определение габаритов
   Размеры входного и выходного патрубков должны соответствовать существующей системе трубопроводов, учитывается возможность демонтажа для обслуживания
4. Выбор материалов
   От углеродистой стали для обычных условий до специальных сплавов и покрытий — в зависимости от температуры, коррозионной активности среды, абразивности
5. Система управления
   Возможности интеграции в общую автоматизированную систему предприятия, требования к точности регулирования, необходимость дистанционного контроля

Не менее важна совместимость с системой управления предприятия. Современные затворы могут быть оснащены датчиками положения ротора, контроля температуры подшипников, измерения крутящего момента, частотными преобразователями для плавной регулировки скорости, системами аварийной сигнализации и автоматической остановки при превышении допустимых параметров.

Расчет параметров

Объем камеры между лопастями определяет разовую дозу материала. Этот параметр зависит от диаметра ротора, ширины камеры и конструкции лопастей. Умножив этот объем на частоту вращения и коэффициент заполнения камер, получаем теоретическую производительность. На практике она может быть на 10-30% меньше из-за неполного заполнения камер, особенно при работе с легкими или склонными к налипанию материалами.

Коэффициент заполнения камер зависит от многих факторов: свойств материала, скорости вращения ротора, конструкции входного патрубка, высоты столба материала над затвором. Для расчета используются эмпирические формулы, учитывающие угол естественного откоса материала, его сыпучесть и склонность к образованию сводов.

Мощность привода рассчитывается исходя из момента сопротивления вращению ротора. Он зависит от веса материала в камерах, коэффициента трения в подшипниках и уплотнениях, скорости вращения, сил сопротивления при прохождении материала через зазоры. Обычно добавляют запас мощности 50-100% для компенсации пусковых токов и возможного заклинивания.

При расчете учитываются также динамические нагрузки, возникающие при неравномерном заполнении камер ротора. Дисбаланс может привести к повышенной вибрации и преждевременному износу подшипников.

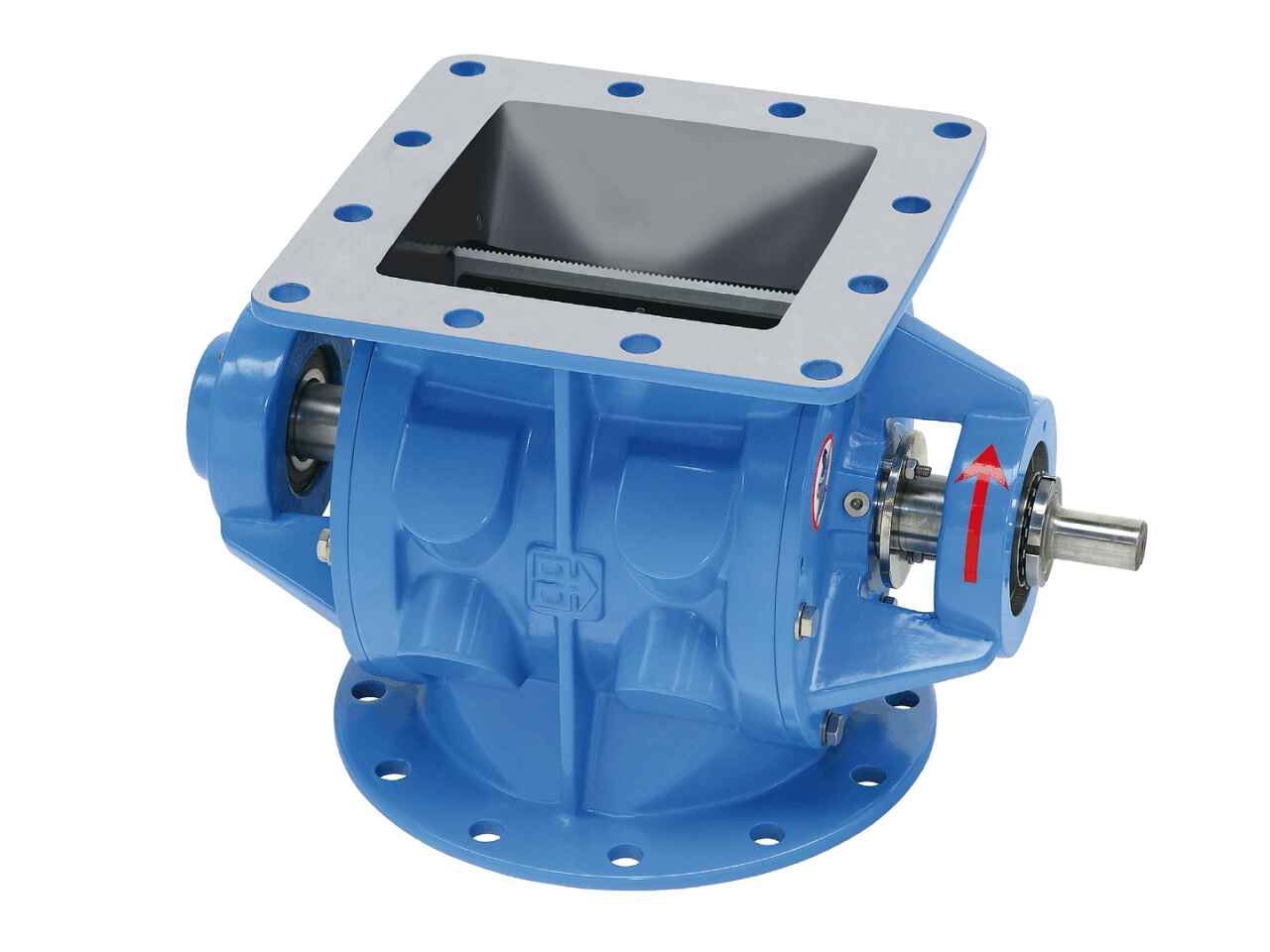

Монтаж и обслуживание

Правильная установка — половина успеха в обеспечении долговечной и безотказной работы оборудования. Шлюзовые затворы требуют жесткого крепления на специальном фундаменте или металлоконструкции, способной выдержать не только статический вес, но и динамические нагрузки при работе. Точная центровка с подводящими трубопроводами критически важна — любые перекосы приводят к повышенному износу уплотнений и снижению герметичности системы.

Монтаж должен выполняться с использованием специального инструмента для контроля соосности. Допустимые отклонения от соосности не должны превышать 0,2 мм на каждый метр расстояния. Особое внимание уделяется креплению привода — малейшие вибрации могут привести к разрушению соединительных муфт.

Перед пуском обязательно проводится проверка свободного вращения ротора вручную, контроль зазоров, испытание системы смазки. Первый пуск должен производиться без материала на минимальной скорости с постепенным увеличением оборотов.

Обслуживание включает целый комплекс мероприятий: регулярную смазку подшипников согласно графику, проверку зазоров между ротором и корпусом, контроль износа лопастей и уплотнений, мониторинг вибрации и температуры подшипниковых узлов. Частота зависит от условий эксплуатации — от ежедневной проверки при работе с высокоабразивными материалами до ежемесячного осмотра в легких режимах.

Современные затворы оснащаются системами мониторинга, которые автоматически контролируют основные параметры работы и предупреждают о необходимости обслуживания. Такой подход позволяет перейти от планового к предиктивному обслуживанию, существенно снизив затраты на эксплуатацию.

Типичные неисправности и их устранение

Повышенная вибрация — самая частая проблема, которая обычно указывает на износ подшипников, дисбаланс ротора или ослабление креплений. Диагностика проводится с помощью виброанализаторов, которые позволяют точно определить источник вибрации. Несвоевременное устранение вибрации приводит к разрушению не только самого затвора, но и смежного оборудования.

Снижение производительности может быть вызвано налипанием материала на лопасти, увеличением зазоров из-за износа, неправильной регулировкой скорости вращения. Для диагностики анализируются тренды изменения производительности, проводится визуальный осмотр внутренних поверхностей.

Утечки воздуха через затвор чаще всего происходят из-за деформации уплотнительных поверхностей, износа уплотнений или неправильной сборки после ремонта. В этом случае необходима механическая обработка контактных поверхностей или замена изношенных деталей. Современные методы контроля герметичности включают испытания избыточным давлением и использование течеискателей.

Заклинивание ротора может произойти при попадании посторонних предметов, заедании подшипников или деформации корпуса при перегреве. Во избежание серьезных повреждений системы управления оснащаются датчиками момента и автоматической защитой от перегрузки.

Применение в различных отраслях

Пищевая промышленность предъявляет особые требования к гигиене оборудования и безопасности продукции. Шлюзовые затворы для этой отрасли изготавливают из нержавеющей стали марок AISI 304 или 316 с электрополированной поверхностью класса Ra 0,8 мкм. Все соединения выполняются без мертвых зон, где могут скапливаться остатки продукта и развиваться бактерии.

Особое внимание уделяется системе уплотнений — они должны быть пищевыми и легко заменяемыми для регулярной санитарной обработки. Приводы защищаются от попадания воды при мойке, используются специальные двигатели с повышенным классом защиты IP65/IP67.

В химической промышленности важнейшим параметром является коррозионная стойкость материалов. Здесь применяют затворы из специальных сталей типа Hastelloy или Inconel, с защитными покрытиями из PTFE или керамики. Иногда используют полимерные материалы — они легче, дешевле, но имеют ограничения по температуре и механической прочности.

Взрывоопасные производства требуют специального взрывозащищенного исполнения. Все электрооборудование должно иметь сертификат соответствия требованиям АТЕХ, корпусные детали изготавливаются из материалов, не дающих искр при ударе, предусматривается специальное заземление для отвода статического электричества.

Цементная и горнодобывающая отрасли работают с высокоабразивными материалами, которые быстро изнашивают рабочие поверхности. Затворы для таких условий имеют упрочненные наплавкой или напылением рабочие поверхности с твердостью HRC 58-65, усиленную конструкцию подшипниковых узлов с принудительной смазкой, специальные системы защиты от пыли.

Фармацевтическая промышленность сочетает требования пищевой отрасли к гигиене с особыми требованиями к точности дозирования и исключению перекрестного загрязнения. Затворы оснащаются системами валидации, позволяющими документировать все параметры работы в соответствии с требованиями GMP.

Современные тенденции развития

Автоматизация производственных процессов требует все более интеллектуального оборудования с расширенными диагностическими возможностями. Современные шлюзовые затворы оснащаются множеством датчиков: контроля вибрации, температуры подшипников, положения ротора, крутящего момента, давления в системе. Эти данные передаются в систему управления предприятием для анализа и принятия управленческих решений.

Интернет вещей (IoT) позволяет осуществлять удаленный мониторинг оборудования в режиме реального времени. Производители предлагают облачные сервисы для анализа данных с затворов, установленных по всему миру, что помогает выявлять типичные проблемы и разрабатывать профилактические мероприятия.

Энергоэффективность становится все более важным фактором в условиях роста стоимости энергоресурсов и ужесточения экологических требований. Новые конструкции роторов с оптимизированной аэродинамикой и усовершенствованные приводы с высокоэффективными двигателями позволяют снизить энергопотребление на 20-35% по сравнению с традиционными решениями.

Применение современных материалов открывает новые возможности для повышения долговечности оборудования. Композитные материалы на основе углеродных волокон обладают высокой прочностью при малом весе, что особенно важно для крупногабаритных затворов. Наноструктурированные покрытия значительно увеличивают износостойкость рабочих поверхностей.

Экологические требования стимулируют разработку более герметичных конструкций с минимальными выбросами пыли в атмосферу. Новые системы уплотнений практически полностью исключают утечки материала, что особенно важно при работе с токсичными или ценными продуктами. Современные затворы могут обеспечивать герметичность до 10⁻⁶ мбар·л/с.

Цифровизация производства требует от оборудования способности к самодиагностике и прогнозированию отказов. Машинное обучение позволяет анализировать паттерны работы затвора и предсказывать возможные неисправности за несколько недель до их возникновения.

Инновационные решения

Магнитные приводы полностью исключают механический контакт между приводным двигателем и ротором затвора. Это обеспечивает абсолютную герметичность и возможность работы в самых агрессивных средах. Правда, такие системы пока остаются дорогими и применяются только в особо ответственных случаях.

Адаптивные системы управления автоматически подстраивают параметры работы затвора под изменяющиеся условия процесса. Искусственный интеллект анализирует множество факторов и оптимизирует работу для достижения максимальной эффективности.

Вопросы и ответы

Как часто нужно менять масло в редукторе шлюзового затвора?

Частота замены зависит от условий эксплуатации и типа редуктора. В стандартных условиях масло в червячном редукторе меняют раз в год, в цилиндрическом — каждые 2-3 года. При тяжелых режимах работы, высокой запыленности или повышенной температуре интервалы сокращаются вдвое. Важно контролировать состояние масла визуально, по запаху и с помощью лабораторного анализа.

Можно ли использовать один затвор для разных типов материалов?

Технически возможно, но крайне не рекомендуется без тщательного анализа совместимости. Различные материалы имеют разные свойства — плотность, абразивность, склонность к налипанию, химическую активность. Это влияет на оптимальную скорость вращения, конструкцию ротора, материал уплотнений. Смена материала требует полной очистки затвора и возможной замены некоторых компонентов.

Какой запас по производительности закладывать при выборе затвора?

Рекомендуется запас 20-30% от расчетной производительности для обычных условий. При работе с материалами переменных свойств (влажность, фракционный состав) запас увеличивается до 40-50%. This компенсирует возможные колебания в технологическом процессе, естественный износ оборудования со временем и позволяет увеличить производительность линии в будущем.

Как влияет влажность материала на работу шлюзового затвора?

Повышенная влажность существенно усложняет работу затвора. Влажные материалы склонны к налипанию на лопасти и стенки корпуса, что снижает производительность и может привести к заклиниванию. Для влажных материалов используют затворы с увеличенными зазорами (до 1,5 мм), специальными антиадгезионными покрытиями, подогревом корпуса или продувкой сжатым воздухом.

Что делать при заклинивании ротора затвора?

Немедленно отключить привод и выяснить причину заклинивания. Ни в коем случае нельзя пытаться провернуть заклинивший ротор силой — это может привести к серьезным повреждениям. Необходимо разобрать корпус, удалить посторонние предметы или налипший материал, проверить состояние подшипников и зазоры. После устранения причины провести пробный пуск на минимальной скорости.

Возможно ли дистанционное управление шлюзовым затвором?

Да, современные затворы легко интегрируются в автоматизированные системы управления. Возможно управление по промышленным протоколам (Profibus, Ethernet/IP, Modbus), через операторские панели, SCADA-системы или даже мобильные приложения. Дистанционно можно контролировать скорость вращения, направление вращения, получать информацию о состоянии оборудования и аварийных ситуациях.

Экономические аспекты

Стоимость шлюзового затвора составляет обычно 3-7% от общей стоимости циклонной установки, но его влияние на экономику производства значительно больше. Правильно подобранный затвор может увеличить общую производительность системы, снизить энергопотребление и практически исключить внеплановые остановки.

При выборе оборудования важно учитывать не только первоначальные затраты на покупку, но и эксплуатационные расходы на весь срок службы. Более дорогой, но качественный затвор с длительным межремонтным периодом часто оказывается экономически выгоднее дешевого оборудования, требующего частого обслуживания.

Стоимость простоя производственной линии из-за отказа затвора может в десятки раз превышать стоимость самого оборудования. Поэтому инвестиции в надежное оборудование с системами мониторинга и предиктивной диагностики окупаются очень быстро.

Анализ совокупной стоимости владения

Совокупная стоимость владения (TCO) включает первоначальные затраты на покупку и монтаж, эксплуатационные расходы (электроэнергия, смазочные материалы, запчасти), затраты на обслуживание и ремонт, стоимость простоев при отказах. Для правильного сравнения вариантов необходимо рассчитывать TCO на весь срок службы оборудования (обычно 15-20 лет).

Энергозатраты могут составлять до 30% от общей стоимости владения. Поэтому выбор энергоэффективного оборудования с высококачественными приводами и оптимизированной конструкцией ротора экономически оправдан даже при более высокой первоначальной стоимости.

Шлюзовые затворы для циклонов — это не просто механические устройства для транспортировки материалов, а важнейшие элементы современного автоматизированного производства. Их правильный выбор, качественный монтаж и грамотная эксплуатация напрямую влияют на эффективность всей технологической системы, экономические показатели предприятия и качество выпускаемой продукции.

При подборе оборудования стоит учитывать не только текущие потребности производства, но и возможные изменения в технологическом процессе, планы расширения мощностей, ужесточение экологических требований. Качественный затвор прослужит 15-20 лет, и за это время условия работы могут существенно измениться.

Современные тенденции развития отрасли — цифровизация, автоматизация, повышение энергоэффективности — делают выбор оборудования еще более ответственным. Затвор должен не только выполнять свою основную функцию, но и интегрироваться в общую информационную систему предприятия, обеспечивать возможности для удаленного мониторинга и управления.

Инвестиции в надежное оборудование с современными системами диагностики окупаются за счет стабильной работы производства, минимальных простоев, низких затрат на обслуживание и возможности планирования ремонтов. А современные системы мониторинга и предиктивной диагностики позволяют предотвратить большинство аварийных ситуаций и оптимизировать процессы обслуживания.

Выбор поставщика не менее важен, чем выбор самого оборудования. Надежная компания должна не только поставить качественный затвор, но и обеспечить полный комплекс услуг: проектирование, монтаж, пусконаладочные работы, обучение персонала, техническую поддержку и поставку запасных частей на весь срок службы оборудования.
