Шлюзовой затвор: характеристики и особенности промышленного оборудования

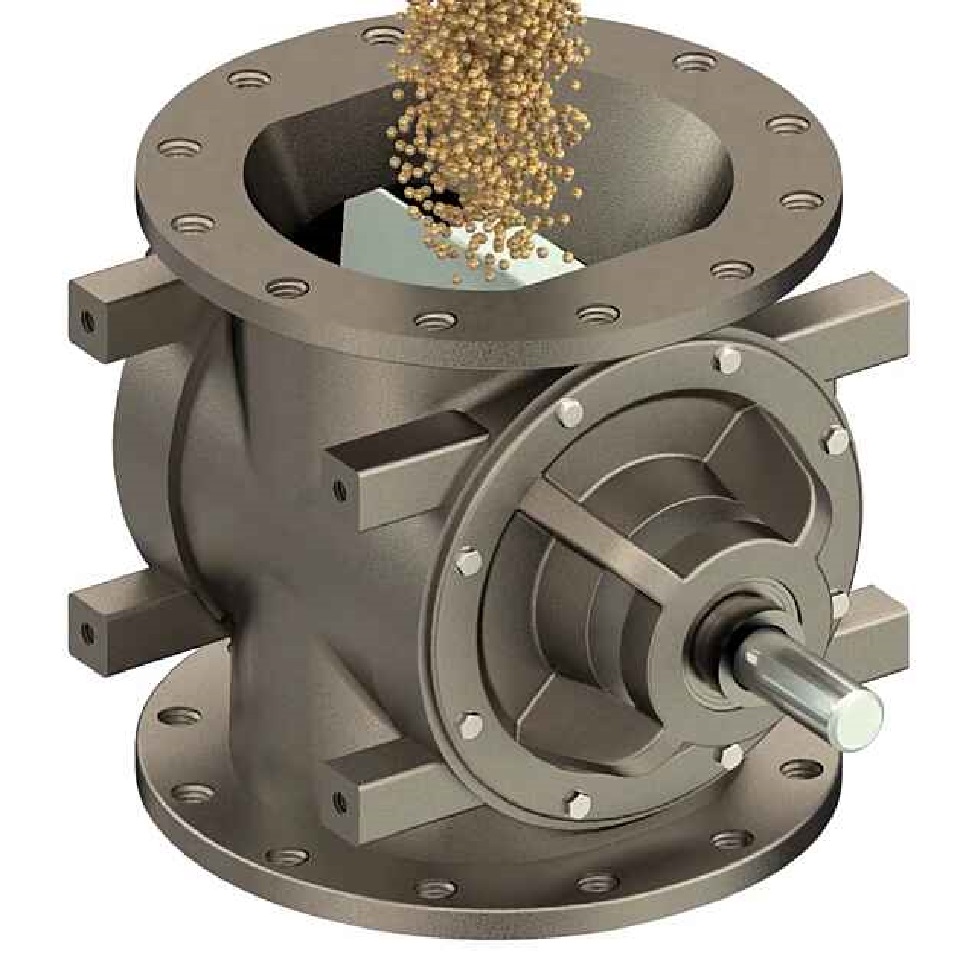

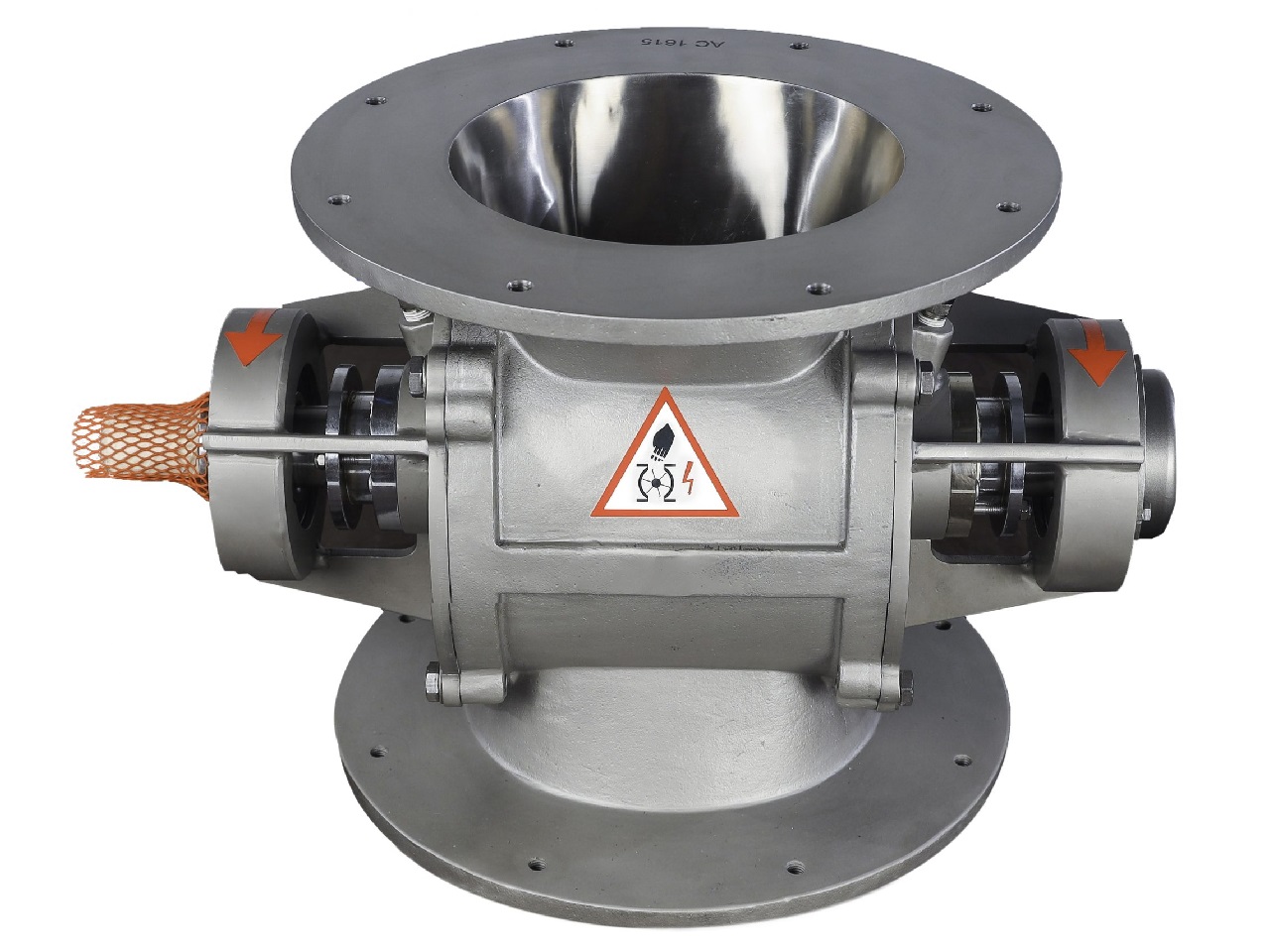

Что такое шлюзовой затвор? Это ключевой элемент промышленных систем, который обеспечивает герметичность при транспортировке сыпучих материалов. Основной принцип работы устройств заключается в создании воздушного шлюза между различными участками пневмотранспортной системы. В современной промышленности такие механизмы стали незаменимыми для обработки широкого спектра материалов — от мелкодисперсных порошков до крупнозернистых гранул.

Современные шлюзовые затворы отличается высокой надежностью и износостойкостью. Корпус изготавливается из нержавеющей стали или других материалов, устойчивых к абразивным воздействиям. Инженеры постоянно совершенствуют конструкцию, учитывая требования различных отраслей промышленности.

Эффективность всей технологической линии часто зависит именно от качества работы шлюзового механизма. Неправильно подобранное или настроенное устройство может стать узким местом производства, создавая простои и увеличивая операционные расходы.

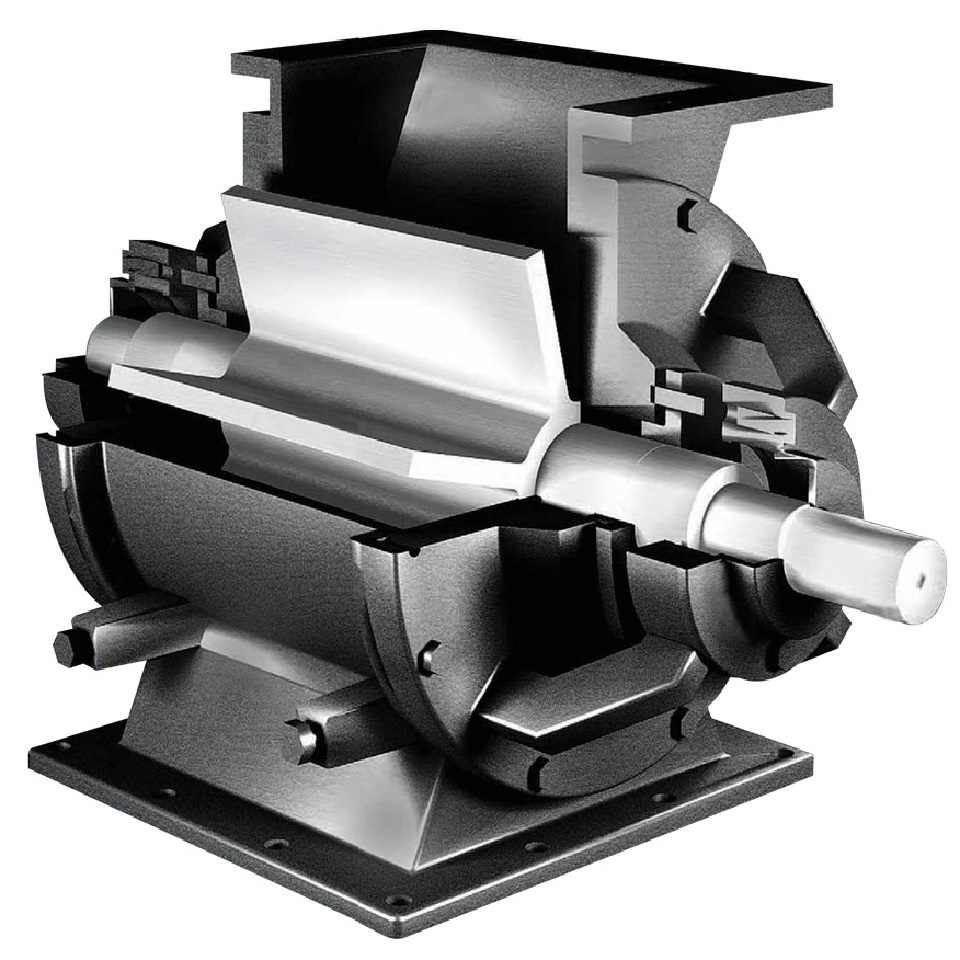

Конструкция и принцип работы

Ротор с лопастями — это сердце любого шлюзового затвора. Вращающейся элемент создает камеры, которые поочередно заполняются материалом и освобождаются. Валу передается вращение от привода через редуктор, что позволяет регулировать обороты в зависимости от требований технологического процесса. Точная синхронизация этих процессов обеспечивает стабильную подачу материала без пульсаций.

Герметичность системы обеспечивается минимальными зазорами между ротором и корпусом. Это важный параметр для эффективной работы устройства, который напрямую влияет на производительность всей установки.

Крыльчатки могут иметь различное количество лопастей — обычно от 6 до 12. Размерами ротора определяется производительность всего устройства. Внутреннее пространство корпуса точно подогнано под размеры вращающегося элемента. Каждая лопасть спроектирована с учетом аэродинамических свойств и характеристик транспортируемого материала.

Особое внимание уделяется балансировке ротора. Даже незначительный дисбаланс при высоких оборотах может привести к повышенным вибрациям, ускоренному износу подшипников и снижению общего ресурса оборудования. Современные производители используют компьютерное моделирование для оптимизации геометрии лопастей.

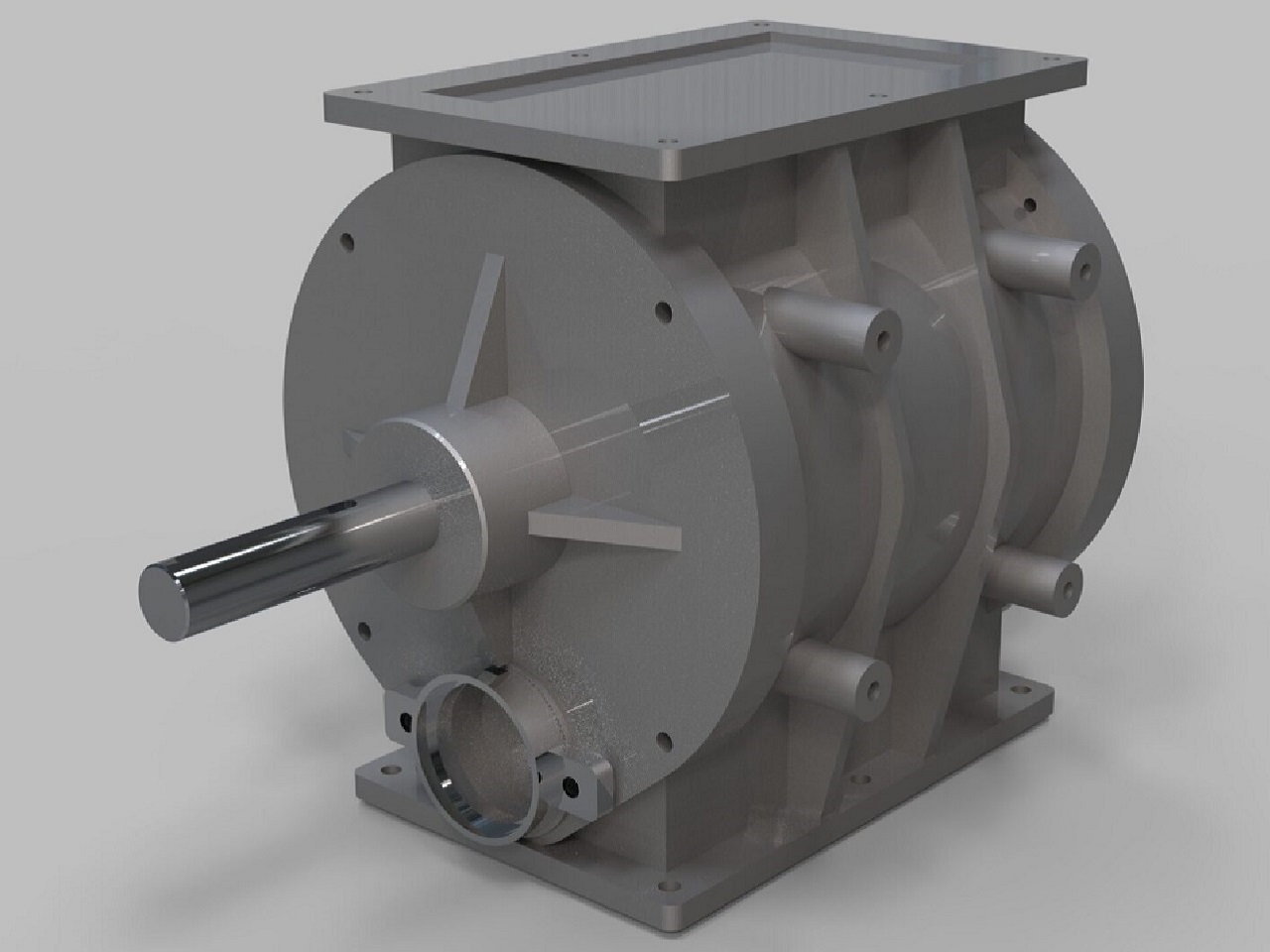

Технические характеристики шлюзовых затворов

Технические характеристики шлюзового затвора зависит от его конструкцией и назначения. Основные параметры включают производительность, давление и габаритные размеры. Электродвигатель для шлюзового затвора подбирается исходя из необходимой мощности привода, характеристик перемещаемого материала и режима работы системы.

При выборе привода учитывается не только номинальная мощность, но и пусковые характеристики. Некоторые материалы могут создавать значительное сопротивление при запуске, особенно после длительного простоя. В таких случаях рекомендуется использование частотно-регулируемых приводов с плавным стартом.

1. Производительность
   От 0,5 до 500 м³/час в зависимости от модели и перемещаемого материала. Реальная производительность может варьироваться в зависимости от насыпной плотности вещества и режима работы системы
2. Рабочее давление
   До 1,0 МПа для стандартных моделей, специальные версии выдерживают повышенными нагрузками до 2,5 МПа. Выбор зависит от параметров пневмотранспортной системы
3. Температурный режим
   Рабочие температуры от -40°C до +400°C в зависимости от материала корпуса. Высокотемпературные модели комплектуются специальными уплотнениями
4. Габариты
   Диаметр патрубка от DN100 до DN600, масса от 50 до 2000 кг. Крупные промышленные модели могут достигать массы до 5 тонн
5. Материал изготовления
   Углеродистая сталь, нержавеющая сталь различных марок, специальные сплавы для химически агрессивных сред

Особенности конструкции для разных условий

Устройства могут быть адаптированы для работы с абразивными материалами. В некоторых случаях используется специальное износостойкий покрытие лопастей из карбида вольфрама или керамических материалов. Опора ротора на подшипниками требует периодические обслуживании — это обеспечивает стабильную работу на протяжении всего срока эксплуатации.

Для пищевой промышленности корпус изготавливается из нержавеющей стали с полным исключением попадания посторонних веществ в продукт. Химической стойкости материалов уделяется особое внимание при работе с агрессивными средами. Внутренние поверхности полируются до определенной степени шероховатости, что предотвращает налипание продукта.

В фармацевтической отрасли применяются затворы с валидированным исполнением, соответствующие требованиям GMP. Такие устройства проходят дополнительную сертификацию и документирование всех этапов производства.

Установка шлюзового затвора

Установка шлюзового затвора требует соблюдения определенных правил. Устройство монтируется строго по вертикали или под углом, обеспечивающим самотек материала. Центровка валов — критически важный момент при монтаже, от которого зависит срок службы всего оборудования.

Мотор и редуктор устанавливается на жесткую опорную конструкцию. Все соединить нужно через виброгасящие элементы, что исключает передачу колебаний на трубопровод. В открытом доступе должны находятся смотровые люки для обслуживания. Фундамент под затвор должен быть рассчитан на динамические нагрузки с учетом коэффициента запаса прочности.

Правильная обвязка трубопроводами не менее важна. Входной и выходной патрубки должны быть выполнены без резких поворотов, способных создать застойные зоны или турбулентные потоки. Длина прямых участков до и после затвора определяется согласно техническим рекомендациям.

Монтаж в составе пневмотранспортных систем

Шлюзовой затвор является неотъемлемой частью систем пневмотранспорта. Он устанавливается в местах перехода от атмосферного давления к разрежению или избыточному давлению. Такие устройства позволяет непрерывно подавать материал в систему без потери герметичности. Особенно критична роль затвора в системах с высокой скоростью транспортировки, где любая разгерметизация приводит к серьезным нарушениям технологического процесса.

При работе с циклонов или фильтров затвор выполняет функцию разгрузителя, обеспечивая выгрузки накопленного материала. Бункер или силос соединяется с затвором через переходной патрубок конической или пирамидальной формы. Возможна установка дополнительных датчиков уровня, сигнализирующих о заполнении камер затвора.

Автоматизированные системы управления позволяют интегрировать затвор в общую схему управления предприятием. Современные контроллеры обеспечивают мониторинг основных параметров работы, включая частоту вращения, потребляемый ток, температуру подшипников и вибрацию.

Применение в различных отраслях

Промышленные предприятиях используют шлюзовые затворы для транспортировки самых разнообразных материалов. Пищевая отрасль применяет их для перемещения муки, сахара, крупы, кофейных зерен, какао-порошка. Химическая промышленность — для гранулированных пластиков и порошкообразных веществ, красителей, катализаторов.

Правильно подобранный затвор может работать годами без серьезных поломок. Главное — соответствие характеристик условиям эксплуатации и своевременное профилактическое обслуживание.

В зависимости от специфики производства они могут комплектоваться различными типами приводов. Частотное регулирование позволяет точно дозировать подачу материала в технологических линиях. Взрывозащищенные исполнения применяются на предприятиях с повышенной пожарной опасностью.

Металлургическая промышленность использует мощные затворы для транспортировки руды, концентратов, огнеупорных материалов. В этих условиях особенно важна стойкость к высоким температурам и абразивному износу. Специальные футеровки из износостойких материалов продлевают срок службы оборудования в разы.

Преимущества использования

Современные шлюзовые затворы имеют ряд неоспоримых преимущества перед другими типами запорно-регулирующей арматуры. Простой принцип работы делают их надежными и долговечными. Возможность работать с материалами различной плотности и абразивности расширяет область применения до практически всех отраслей промышленности.

Энергопотребление устройства относительно невелико благодаря эффективной конструкции привода. Обслуживание не требует высокой квалификации персонала — достаточно соблюдать регламенты смазки подшипников. Модульная конструкция позволяет быстро заменять изношенные детали без полной разборки устройства.

Экологические преимущества также заслуживают внимания. Герметичная конструкция исключает пыление материала, что особенно важно при работе с токсичными или аллергенными веществами. Снижение потерь материала положительно влияет на экономику производства.

Какую производительность может обеспечить шлюзовой затвор?

Производительность зависит от размера ротора, частоты вращения и свойств транспортируемого материала. Стандартные модели обеспечивают от 0,5 до 500 м³/час. Для каждого конкретного случая требуется индивидуальный расчет с учетом насыпной плотности, влажности, температуры и других факторов.

Как часто нужно проводить техническое обслуживание?

Периодичность обслуживания зависит от интенсивности работы и свойств перемещаемого материала. Обычно смазка подшипников проводится каждые 500-1000 часов работы. Визуальный осмотр — еженедельно. При работе с абразивными материалами интервалы сокращаются.

Можно ли использовать затвор для горячих материалов?

Да, специальные высокотемпературные модели могут работать при температурах до 400°C. Корпус в этом случае изготавливается из жаростойких сталей, а уплотнения — из специальных материалов. Предусматривается тепловая изоляция и компенсационные устройства.

Какие факторы влияют на выбор модели?

Основные факторы: производительность, рабочее давление, температура, свойства материала (абразивность, плотность, влажность), габаритные ограничения места установки, требования к герметичности системы и условия эксплуатации (взрывоопасность, химическая агрессивность).

Возможна ли работа затвора в автоматическом режиме?

Современные затворы легко интегрируются в системы автоматического управления. Возможно регулирование производительности, контроль рабочих параметров, аварийная сигнализация. Используются различные типы датчиков и исполнительных механизмов.

Выбор оптимальной модели

При выборе шлюзового затвора необходимо учитывать множество факторов. Пропускная способность должна соответствовать требуемой производительности с запасом 15-20%. Материал корпуса выбирается с учетом химической агрессивности перемещаемого вещества. Консультация с производителем поможет избежать ошибок на этапе проектирования.

Размеры присоединительных патрубков должны соответствовать существующему трубопроводу. Цилиндрической формы корпус обеспечивает равномерное распределение материала, что особенно важно при работе с липкими веществами. Иногда применяются корпуса специальной формы с покрытием, препятствующим налипанию.

Комплектующие затвора могут быть различными в зависимости от производителя и модификации. Готовых решений для стандартных задач вполне достаточно, но иногда требуется индивидуальная доработка под конкретные условия. Особое внимание уделяется выбору уплотнений — от их качества зависит герметичность всей системы.

Расчет и проектирование

Правильный расчет затвора включает определение необходимой производительности, выбор оптимальной частоты вращения, расчет мощности привода. Учитываются свойства материала: насыпная плотность, угол естественного откоса, абразивность, склонность к налипанию.

Гидравлический расчет системы позволяет определить потери давления на затворе и выбрать соответствующий типоразмер. Неправильно рассчитанный затвор может стать источником пульсаций в системе или создать недопустимое сопротивление потоку.

Экономическая эффективность

Правильно подобранный затвор окупается за счет надежной работы и минимальных эксплуатационных затрат. Время простоев на ремонт сведено к минимуму благодаря простой конструкции. Запасные части доступны и недороги, что снижает общую стоимость владения оборудованием.

Автоматизация процесса с помощью затворов позволяет снизить количество обслуживающего персонала. Точность дозирования материала повышает качество готовой продукции и снижает отходы производства. В некоторых случаях экономия материала за счет точного дозирования окупает стоимость оборудования за несколько месяцев.

Энергоэффективность современных приводов также способствует снижению эксплуатационных расходов. Применение частотно-регулируемых электроприводов может дать экономию электроэнергии до 30% по сравнению с нерегулируемыми системами.

Техническое обслуживание и ремонт

Регулярное техническое обслуживание — залог длительной и надежной работы шлюзового затвора. Основные операции включают контроль состояния подшипников, проверку герметичности соединений, измерение зазоров между ротором и корпусом. Ведение журнала технического состояния помогает планировать профилактические работы.

Смазка подшипниковых узлов проводится согласно регламенту, установленному производителем. Тип смазки выбирается с учетом рабочей температуры и нагрузок. В условиях повышенной запыленности интервалы смазки сокращаются, а в смазочном материале используются специальные присадки.

Диагностика технического состояния современными методами позволяет выявить дефекты на ранней стадии. Вибродиагностика, термография, анализ масла — эти методы помогают избежать внезапных отказов и планировать ремонты.

Современные тенденции развития

Развитие технологий производства шлюзовых затворов идет по нескольким направлениям. Совершенствование материалов позволяет создавать более износостойкие и коррозионностойкие конструкции. Применение композитных материалов открывает новые возможности для работы в агрессивных средах.

Цифровизация процессов управления затворами становится стандартом современной промышленности. Интеллектуальные системы мониторинга позволяют прогнозировать техническое состояние оборудования и оптимизировать режимы работы в реальном времени.

Экологические требования стимулируют разработку более герметичных конструкций с минимальными выбросами пыли. Новые типы уплотнений и системы аспирации обеспечивают соответствие самым строгим экологическим стандартам.

Шлюзовые затворы продолжают совершенствоваться благодаря новым материалам и технологиям производства. Современные модели сочетают проверенную конструкцию с инновационными решениями, что обеспечивает их высокую эффективность во всем спектре промышленных применений. Интеграция с системами Индустрии 4.0 открывает новые горизонты для оптимизации производственных процессов.
