Расчёт системы пневмотранспорта сыпучих материалов

Когда на предприятии встает вопрос перемещения больших объемов сыпучих материалов, традиционные конвейеры часто оказываются неэффективными. Пневматический транспорт становится настоящим спасением — технология, которая позволяет перемещать все от цемента до зерна по трубопроводам с помощью воздушного потока.

Честно говоря, многие инженеры недооценивают сложность правильного расчета системы пневмотранспорта. На первый взгляд кажется простым: подключил воздуходувку, проложил трубы — и готово. Но дьявол, как всегда, кроется в деталях.

Что такое пневмотранспорт и почему он так популярен

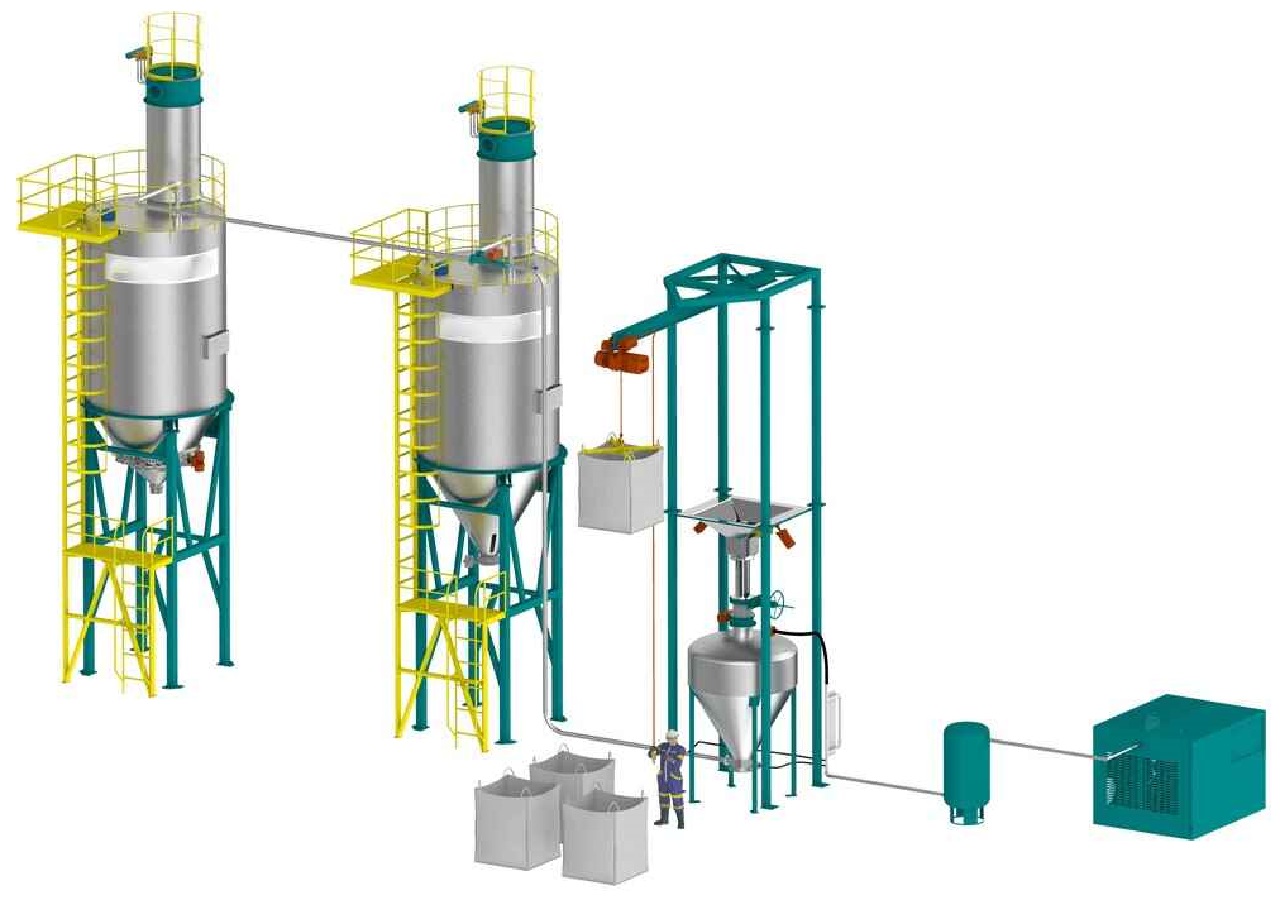

Пневмотранспортная установка — это инженерное решение, где сыпучие материалы перемещаются по трубопроводу с помощью воздушного потока. Принцип работы напоминает обычный пылесос, только наоборот: вместо всасывания пыли мы транспортируем полезные продукты.

Различного типа предприятий — от металлургии до пищевой промышленности — активно применяют пневматические системы. В качестве примера можно привести транспортировку муки на хлебозаводе или перемещение цементной пыли на строительном заводе.

Виды пневмотранспортных установок

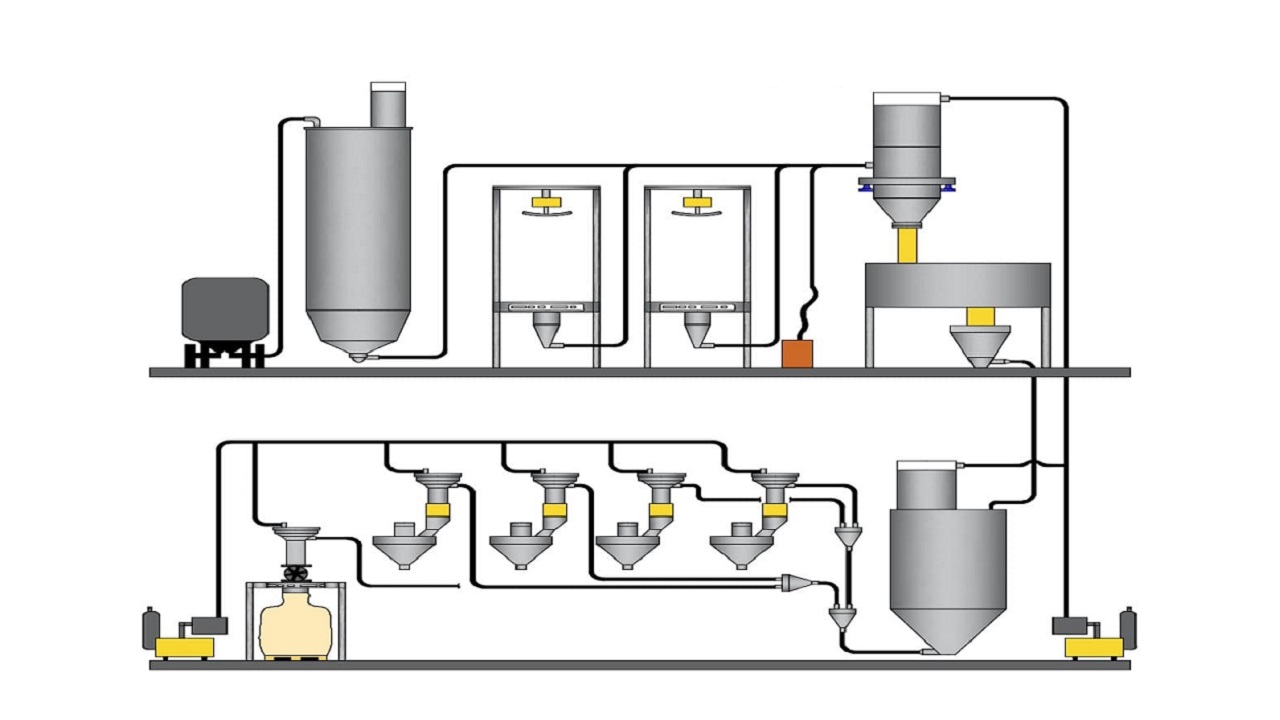

Не все пневмотранспортные системы одинаковы. Выбор конкретного типа установки зависит от характеристик транспортируемого материала, расстояния и технических требований.

По способу создания давления

Всасывающая схема работает по принципу разрежения. Воздуходувка создает вакуум, и материал «втягивается» в трубопровод. Такой метод идеально подходит для забора материала из нескольких точек и транспортировки на небольшие расстояния.

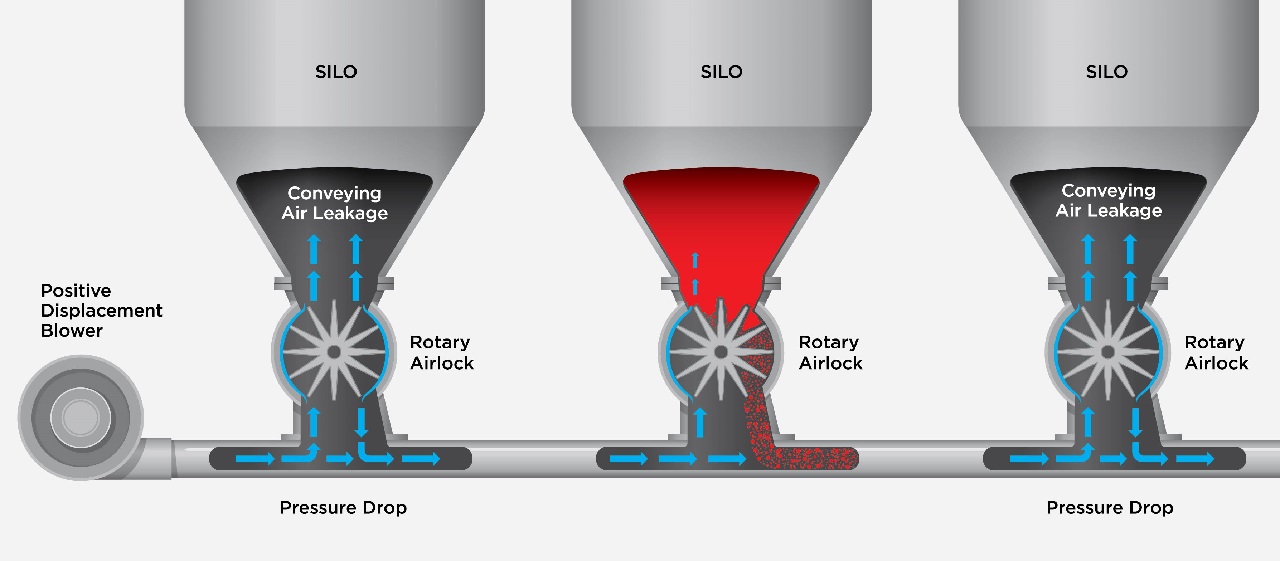

Нагнетательная система использует избыточное давление. Здесь воздуходувка «толкает» аэросмесь по трубе. Этот способ эффективен для длинных трасс и высоких производительностей.

Комбинированная установка сочетает оба принципа, что позволяет оптимизировать процесс транспортировки в сложных технологических схемах.

По давлению в системе

1. Низкого давления (до 0,1 МПа)
   Применяются для транспортировки легких материалов на короткие расстояния — опилок, щепы, сухого сырья
2. Среднего давления (0,1-0,6 МПа)
   Универсальные системы для большинства промышленных задач, включая перемещение зерна, муки, цемента
3. Высокого давления (свыше 0,6 МПа)
   Используются для транспортировки тяжелых материалов на большие расстояния с высокими скоростями

Основные параметры для расчета систем пневмотранспорта

Правильный расчет пневмотранспортной установки требует учета множества факторов. Каждый параметр влияет на общую эффективность системы, и недооценка любого из них может привести к серьезным проблемам в эксплуатации.

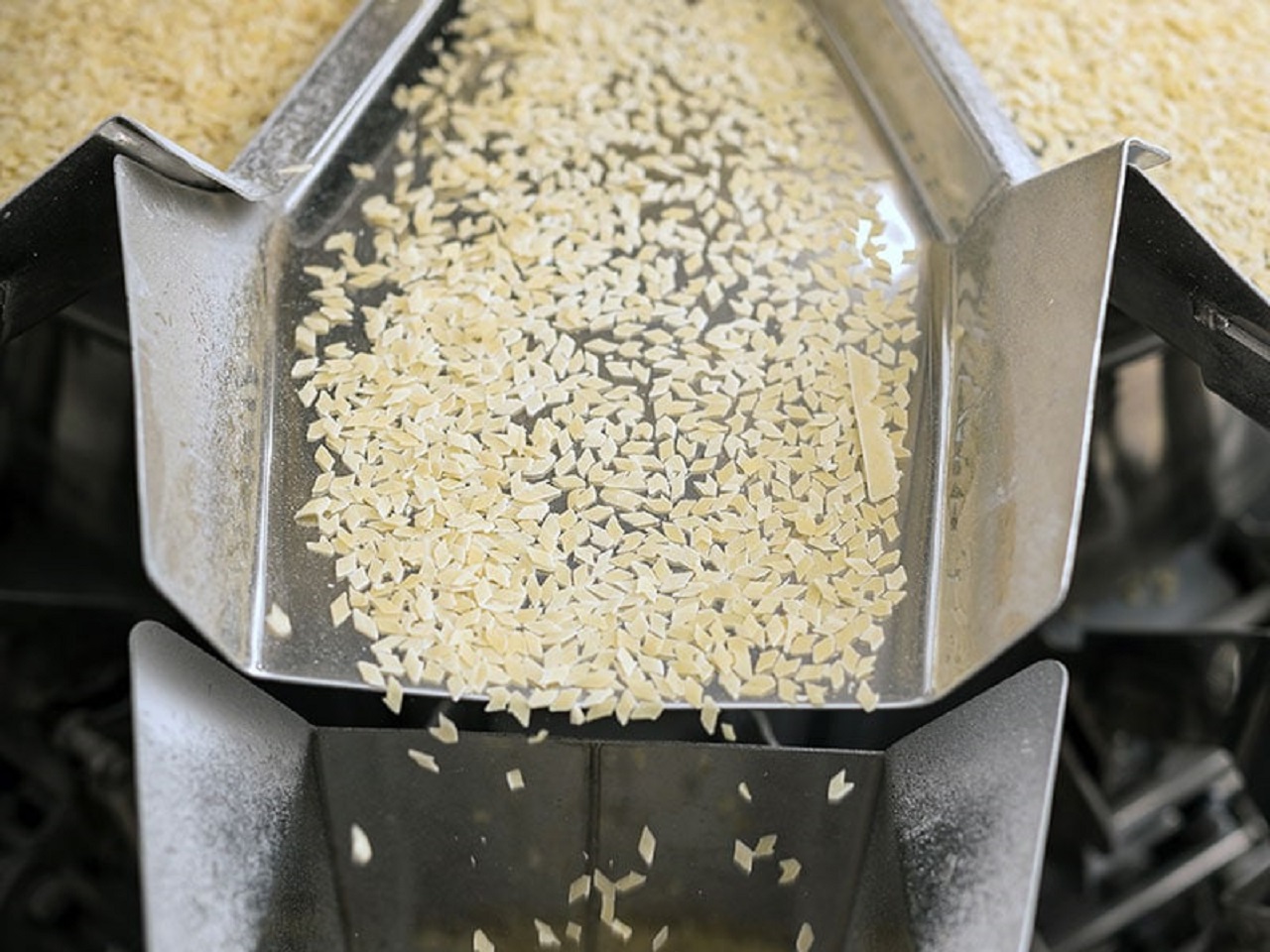

Характеристики транспортируемого материала

Свойства сыпучих материалов кардинально влияют на проектирование всей системы. Плотность определяет массовый расход воздуха — легкие продукты требуют меньше энергии для транспортировки. Размер частиц влияет на скорость витания и концентрацию смеси.

Абразивность материала — критический фактор при выборе материалопровода. Высокоабразивные продукты быстро изнашивают стенки труб, особенно на поворотах.

Влажность и липкость создают дополнительные сложности. Влажные материалы могут налипать на стенки трубопровода, создавая пробки. Гигроскопичные продукты поглощают влагу из воздуха, изменяя свои транспортные свойства прямо в процессе движения.

Параметры транспортирования

Методика расчета пневмотранспортной системы

Инженерный расчет систем пневмотранспорта — это пошаговый процесс, где каждый этап основывается на результатах предыдущего. Ошибка на любом этапе может привести к неработоспособности всей установки.

Определение основных расчетных параметров

Первый этап — анализ транспортируемого продукта. Необходимо определить гранулометрический состав, насыпную плотность, угол естественного откоса. Эти данные берутся из технической документации или определяются экспериментально.

Скорость витания — ключевой параметр. Она показывает, при какой скорости воздушного потока частица находится во взвешенном состоянии. Рабочая скорость в трубопроводе должна быть в 1,5-3 раза выше скорости витания.

Расчетная концентрация аэросмеси зависит от типа материала. Для легких продуктов (опилки, мука) она составляет 0,5-2 кг материала на кг воздуха. Тяжелые материалы транспортируют при концентрации 5-15 кг/кг.

Гидравлический расчет трубопровода

Потери давления в пневмотранспортной системе складываются из нескольких составляющих. Потери на трение по длине трубопровода рассчитываются с учетом режима течения аэросмеси — он существенно отличается от течения чистого воздуха.

Местные потери на фитингах, поворотах, сужениях и расширениях могут составлять до 50% общих потерь давления. Каждый поворот на 90° эквивалентен 20-30 диаметрам прямой трубы.

Потери на подъем материала рассчитываются отдельно и зависят от высоты подъема и плотности транспортируемого продукта. В случае транспортировки тяжелых материалов эта составляющая может быть определяющей.

Выбор и расчет оборудования

Воздуходувка — сердце любой пневмотранспортной установки. Её подбирают по двум основным параметрам: производительности по воздуху и развиваемому давлению. Производительность определяется расходом воздуха, необходимым для транспортировки заданного количества материала.

Тип воздуходувки зависит от требуемого давления. Центробежные вентиляторы применяются в системах низкого давления. Ротационные воздуходувки работают в диапазоне средних давлений. Винтовые компрессоры используются для создания высоких давлений.

Диаметр материалопровода рассчитывается исходя из объемного расхода аэросмеси и допустимой скорости. Слишком маленький диаметр приведет к высоким потерям давления, слишком большой — к неэффективному использованию воздуха.

Особенности расчета для различных материалов

Каждый тип сыпучих материалов имеет свои особенности, которые необходимо учитывать при проектировании пневмотранспортных систем. Универсального подхода не существует — что работает для зерна, может не подойти для цемента.

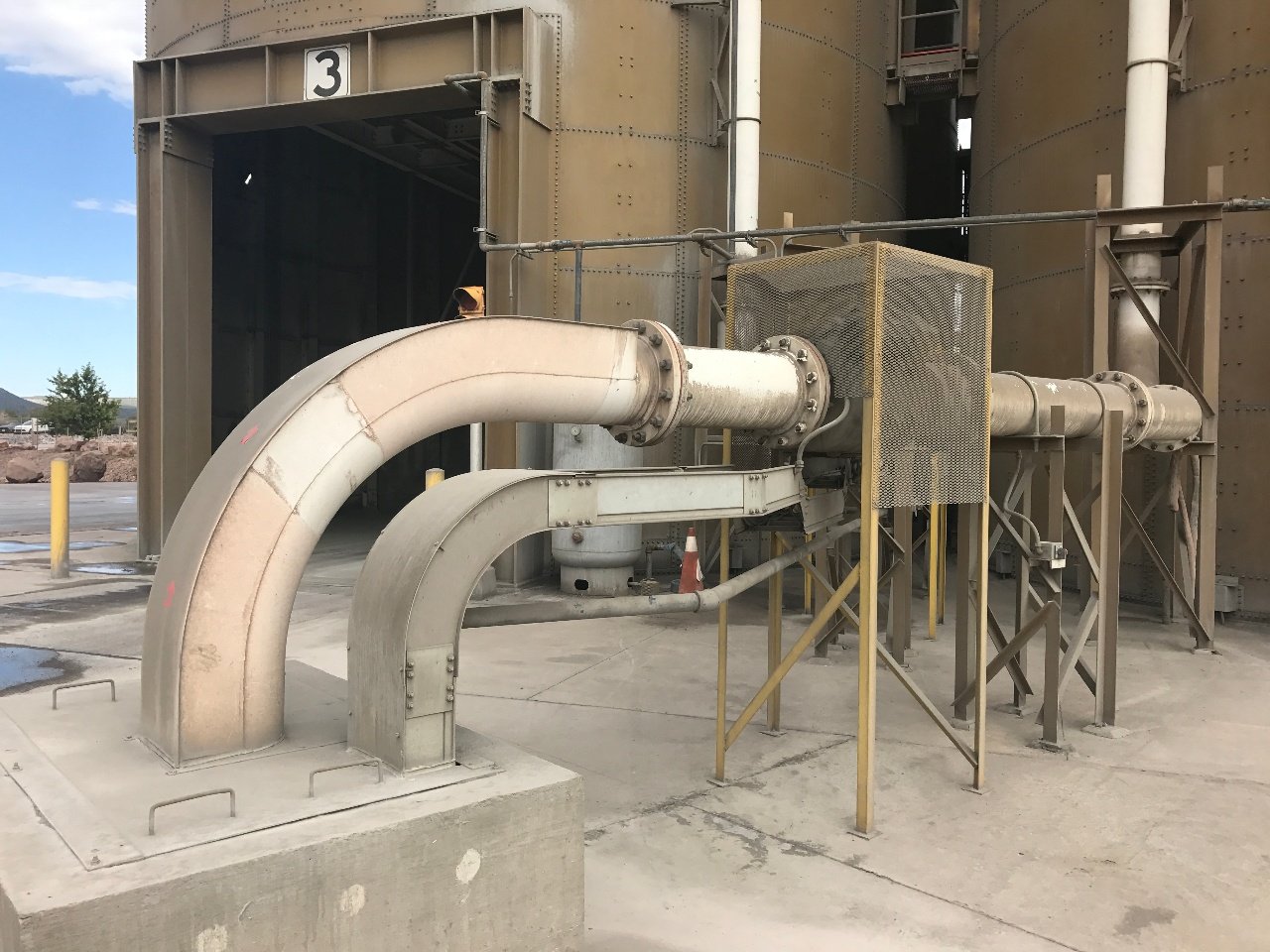

Транспортировка зерна и комбикормов

Зерновые продукты относительно легко транспортируются пневматическим способом. Основная проблема — повреждение зерна при высоких скоростях. Рекомендуемая скорость воздуха не должна превышать 18-20 м/с.

Влажность зерна критически влияет на процесс транспортировки. При влажности выше 14% зерно может налипать на стенки трубопровода. В таких случаях требуется предварительная подсушка или применение специальных покрытий труб.

Цементная пыль и строительные материалы

Цемент — один из самых сложных материалов для пневмотранспорта. Высокая дисперсность частиц приводит к их электризации и налипанию. Кроме того, цемент активно поглощает влагу из воздуха, что может привести к образованию пробок.

Для транспортировки цемента применяют специальные системы с пульсирующей подачей воздуха или плотнофазный транспорт при низких скоростях. Концентрация смеси может достигать 30-40 кг материала на кг воздуха.

Пищевые продукты

Транспортировка пищевых продуктов требует соблюдения жестких санитарных норм. Материалы трубопровода должны быть пищевыми, поверхности — гладкими и легко моющимися. Температура воздуха не должна превышать допустимые для продукта значения.

Особое внимание уделяется очистке воздуха. Система должна включать надежные фильтры как на входе, так и на выходе из установки. Мука, сахарная пудра и другие мелкодисперсные продукты требуют многоступенчатой очистки.

Современное программное обеспечение для расчетов

Ручные расчеты пневмотранспортных систем крайне трудоемки и подвержены ошибкам. Современные инженеры все чаще используют специализированное программное обеспечение, которое автоматизирует расчетный процесс и повышает точность результатов.

Профессиональные программы учитывают сотни параметров и позволяют моделировать различные режимы работы установки. Они включают базы данных свойств материалов, типовые решения для различных отраслей, модули оптимизации.

Такие программы позволяют не только рассчитать основные параметры, но и провести экономический анализ проекта, оценить эксплуатационные расходы, подобрать оптимальное оборудование из каталогов производителей.

Проектирование и монтаж систем

Расчет системы пневмотранспорта — только первый этап создания работающей установки. Не менее важны правильное проектирование и качественный монтаж всех компонентов.

Требования к проектной документации

Полный проект пневмотранспортной установки включает несколько разделов. Технологическая часть содержит описание процесса, расчетные параметры, схемы автоматизации. Строительная часть определяет требования к фундаментам, опорам трубопроводов, строительным конструкциям.

Особое внимание уделяется разделу электроснабжения. Мощные воздуходувки требуют надежного электропитания, часто с применением устройств плавного пуска или частотного регулирования.

Монтажные работы

Качество монтажа напрямую влияет на работоспособность системы. Трубопровод должен быть смонтирован с минимальными отклонениями от проектных уклонов. Все соединения должны быть герметичными — даже небольшие подсосы воздуха нарушают расчетные параметры.

Крепления трубопровода рассчитываются на пульсационные нагрузки, возникающие при транспортировке. Недостаточно жесткие крепления приводят к вибрациям и преждевременному износу системы.

Пуско-наладочные работы и эксплуатация

Даже идеально рассчитанная и смонтированная система требует тщательной наладки. В процессе пуско-наладочных работ проверяются все расчетные параметры и при необходимости корректируются.

Контрольные испытания

Первый этап — испытания на воздухе без материала. Проверяется герметичность системы, работа воздуходувки на всех режимах, функционирование системы автоматизации. Измеряются давления в различных точках системы и сравниваются с расчетными.

Следующий этап — испытания с материалом. Начинают с пониженной производительности, постепенно увеличивая нагрузку до номинальной. Контролируют качество транспортировки, отсутствие пробок, нормальную работу разгрузочных устройств.

Эксплуатационные особенности

Правильная эксплуатация пневмотранспортной системы начинается с обучения персонала. Операторы должны понимать принципы работы установки, уметь выявлять отклонения от нормального режима, знать порядок действий при возникновении неисправностей.

Регулярное техническое обслуживание включает очистку фильтров, проверку состояния трубопровода, контроль вибрации воздуходувки, замену изношенных деталей. Профилактическое обслуживание всегда обходится дешевле аварийного ремонта.

Вопросы и ответы

Как определить необходимую мощность воздуходувки?

Мощность воздуходувки рассчитывается на основе требуемого расхода воздуха и полного давления системы. Расход определяется производительностью по материалу и концентрацией смеси. Полное давление включает потери на трение, местные потери и потери на подъем материала. К расчетной мощности добавляется запас 15-20%.

Почему в системе образуются пробки?

Пробки образуются при недостаточной скорости воздуха, превышении концентрации смеси, наличии влаги в системе или неправильной геометрии трубопровода. Также причиной может стать попадание посторонних предметов или неравномерная подача материала в систему.

Можно ли транспортировать несколько типов материалов по одной системе?

Транспортировка разных материалов по одной системе возможна, но требует тщательного анализа их совместимости. Необходимо учитывать различия в физических свойствах, требованиях к чистоте, возможность химического взаимодействия. Часто требуется промывка системы между сменой материалов.

Как снизить энергозатраты на пневмотранспорт?

Снижение энергозатрат достигается оптимизацией концентрации смеси, применением частотного регулирования воздуходувки, минимизацией местных сопротивлений, правильным выбором диаметра трубопровода. Важно также поддерживать чистоту системы и своевременно заменять изношенные элементы.

Какие требования к помещению для размещения оборудования?

Помещение должно обеспечивать защиту оборудования от атмосферных воздействий, иметь достаточную вентиляцию для отвода тепла от воздуходувки, устойчивые фундаменты для виброактивного оборудования. Необходимо предусмотреть удобный доступ для обслуживания и монтажа запасных частей.

Перспективы развития технологий

Современные тенденции в развитии пневмотранспортных систем связаны с повышением энергоэффективности, внедрением цифровых технологий управления, применением новых материалов.

Интеллектуальные системы управления на базе нейросетей могут в реальном времени оптимизировать режимы работы установки в зависимости от изменяющихся условий. Это позволяет существенно снизить энергопотребление и повысить надежность оборудования.

Новые композитные материалы для изготовления трубопроводов обладают повышенной износостойкостью и меньшим весом. Специальные покрытия снижают коэффициент трения и предотвращают налипание материалов.

Технология плотнофазного транспорта позволяет перемещать материалы при низких скоростях и высоких концентрациях. Это особенно актуально для абразивных и хрупких продуктов, которые повреждаются при традиционных способах транспортировки.

Экономическая эффективность пневмотранспорта

Правильно спроектированная система пневмотранспорта окупается за 2-4 года благодаря снижению трудозатрат, уменьшению потерь материала, повышению культуры производства. Однако для достижения такой эффективности требуется профессиональный подход к расчету и проектированию.

Экономический эффект складывается из прямой экономии на транспортировке материалов и косвенных эффектов — улучшения условий труда, снижения запыленности помещений, повышения качества продукции за счет исключения загрязнений.

Выбор пневматического транспорта — стратегическое решение для любого предприятия, работающего с сыпучими материалами. При правильном расчете системы пневмотранспорта вы получаете надежную, экономичную и безопасную технологию транспортировки, которая будет служить десятилетиями.
