Переключатели потоков пневмотранспорта для сыпучих материалов

Современные производственные линии требуют точного контроля над транспортировкой материала. Переключатели потока для пневмотранспорта становятся ключевым звеном в этой цепи — они обеспечивают направление сыпучего материала по нужным маршрутам без остановки всей системы. Эти устройства работают как сердце всей пневматической сети, распределяя потоки с высокой точностью и надежностью.

Знаете, что интересно? Многие инженеры недооценивают важность правильного переключения потоков. А ведь именно от этого зависит эффективность всего технологического процесса. Неправильно подобранный или некачественный переключатель может привести к серьезным сбоям в производстве, увеличению энергозатрат и снижению производительности.

В последние годы требования к системам пневмотранспорта значительно выросли. Производители ищут способы повысить производительность при минимальных затратах энергии. Здесь переключатели потоков играют решающую роль — они позволяют оптимизировать маршруты движения материалов и исключить лишние потери давления в системе.

Что представляет собой переключатель потока

Переключатель потоков пневмотранспорта — это специализированное устройство, которое позволяет перенаправлять поток сыпучих материалов между различными трубопроводами системы. Представьте себе железнодорожную стрелку, только для воздушных потоков с частицами материала. Но в отличие от железнодорожной стрелки, здесь нет места для ошибок — материал должен идти строго по назначенному маршруту.

Основная задача таких устройств — решить проблему распределения материалов без создания мертвых зон в трубах. Они работают по принципу управляемого изменения направления воздушного потока, что достигается благодаря подвижным элементам внутри корпуса. Конструкция продумана до мелочей: каждый элемент выполняет свою функцию в общем механизме управления потоком.

Физика процесса довольно сложна. Воздушный поток несет частицы материала с определенной скоростью, и при изменении направления важно сохранить эту скорость и не допустить разделения фракций. Инженеры тратят месяцы на расчеты аэродинамических характеристик каждой модели переключателя.

Принцип работы и устройство

Как же работает это оборудование? Внутри корпуса переключателя расположен подвижный элемент — заслонка или поворотный клапан. При получении управляющего сигнала (пневматического или электрического) этот элемент меняет свое положение, направляя поток в нужный канал. Процесс переключения занимает считанные секунды, что критически важно для непрерывных производственных процессов.

Конструкция предусматривает минимального сопротивления потоку. Это критически важно — любое препятствие может привести к образованию заторов или снижению эффективности транспортировки. Форма внутренних каналов рассчитывается с помощью компьютерного моделирования для обеспечения оптимального течения материала.

Правильно спроектированный переключатель не создает турбулентности в потоке и обеспечивает плавный переход материала из одного направления в другое без потери скорости или разделения фракций.

Корпуса современных устройств изготавливают из прочных материалов — нержавеющей стали или специальных сплавов алюминия. Это обеспечивает устойчивость к абразивному воздействию частиц и коррозии. Толщина стенок рассчитывается с учетом рабочего давления и абразивности транспортируемых материалов.

Уплотнительные элементы играют особую роль в конструкции. Они должны обеспечивать герметичность при постоянных механических нагрузках и воздействии абразивных частиц. Современные полимерные материалы позволяют создавать уплотнения, которые служат годами без замены.

Типы переключателей по способу управления

Существует несколько способов управления переключателями потока. Выбор конкретного типа зависит от требований производства и характеристик системы. Каждый тип имеет свои преимущества и ограничения, которые важно учитывать при проектировании системы.

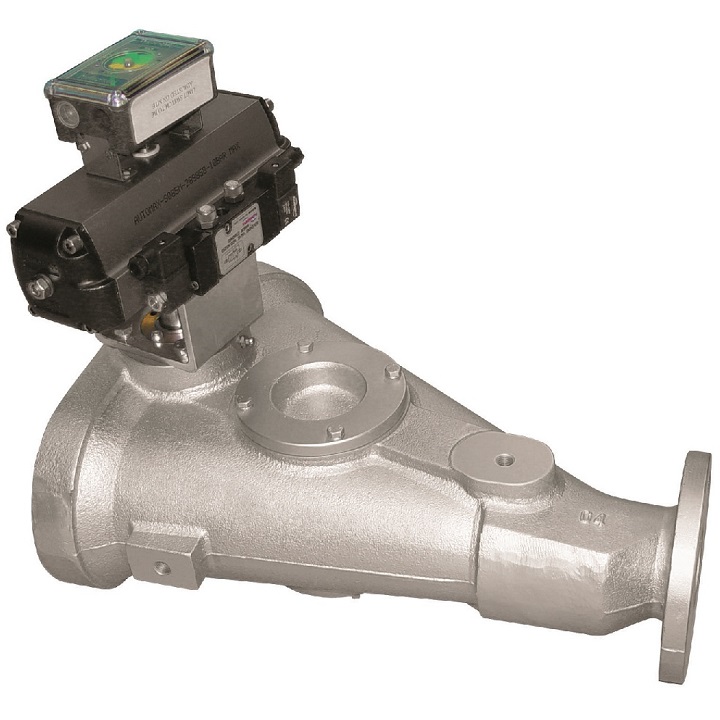

Пневматический привод

Самый распространенный тип управления. Пневматический приводом управляет сжатый воздух из общей системы предприятия. Такой подход надежен и прост в эксплуатации — воздух есть практически на любом производстве. Пневматические системы отличаются высокой скоростью срабатывания и способностью развивать значительные усилия.

Преимущества очевидны: быстрое срабатывание, высокая надежная работа, взрывобезопасность. Недостаток один — зависимость от качества сжатого воздуха и стабильности его давления. Наличие влаги или масла в воздухе может привести к проблемам с уплотнениями и подвижными частями.

Современные пневматические приводы оснащаются регуляторами давления и фильтрами, которые обеспечивают стабильную работу даже при колебаниях параметров воздушной сети. Время срабатывания таких устройств составляет от 0,5 до 3 секунд в зависимости от размера и конструкции.

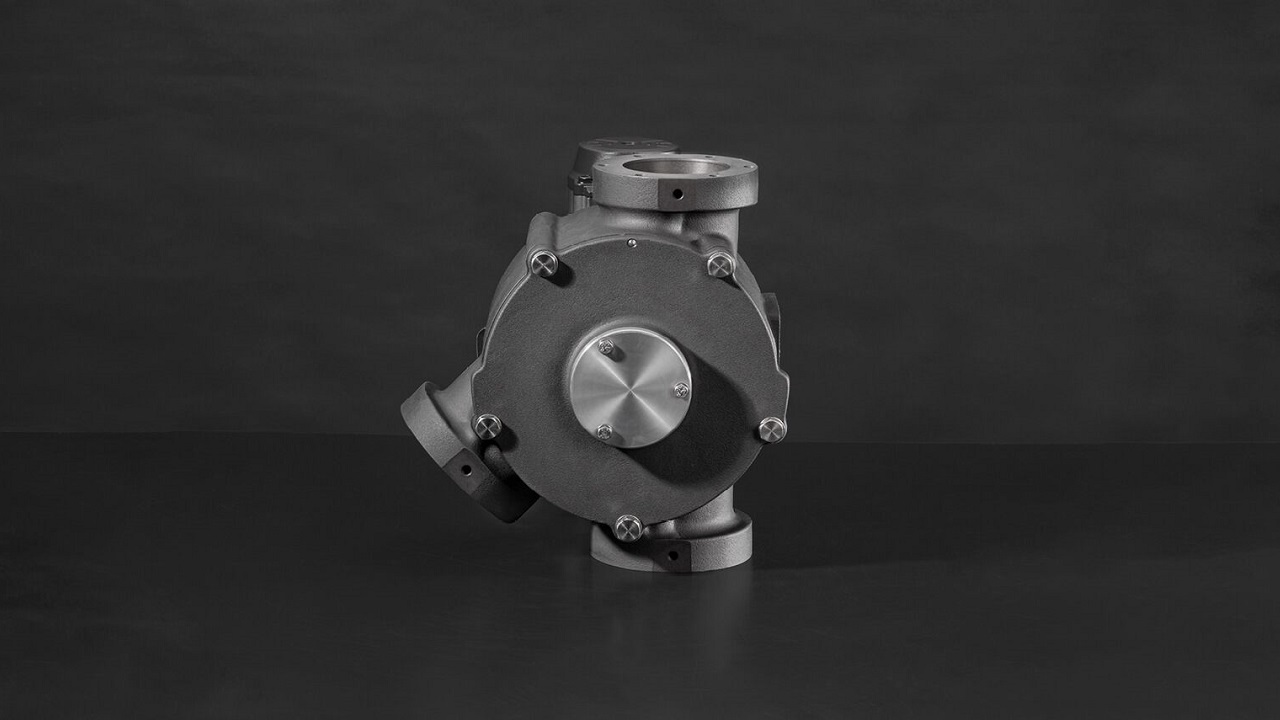

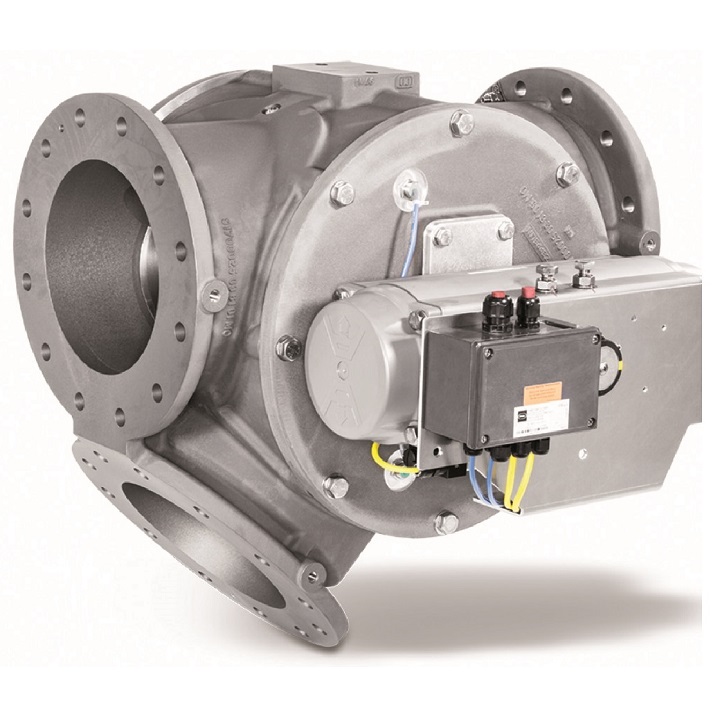

Управление с электроприводом

Электрический привод дает более точное управление и позволяет легко интегрировать переключатель в автоматизированные системы управления. Они особенно хороши для сложных производственных линий с множеством точек переключения. Электроприводы позволяют реализовать сложные алгоритмы управления и синхронизацию с другим оборудованием.

Современные модели с электроприводом оснащаются датчиками положения, что дает полную информацию о состоянии устройства в любой момент времени. Это особенно важно для автоматизированных систем, где требуется постоянный контроль состояния всех узлов.

Электроприводы бывают разных типов: шаговые двигатели для точного позиционирования, сервоприводы для высокоскоростных операций, обычные асинхронные двигатели с редукторами для мощных установок. Выбор типа привода зависит от требований к скорости, точности и развиваемому усилию.

1. Высокая точность
   Электронное управление обеспечивает точное позиционирование и контроль скорости переключения с погрешностью менее 1 градуса
2. Интеграция с системами
   Простое подключение к промышленным контроллерам и SCADA-системам через стандартные интерфейсы связи
3. Диагностика состояния
   Встроенные датчики позволяют отслеживать работоспособность и планировать обслуживание, предотвращая аварийные ситуации
4. Энергоэффективность
   Потребление энергии только в момент переключения, в статичном положении энергия не расходуется, что снижает эксплуатационные расходы

Применение в различных отраслях

Переключатель потока сыпучих материалов для пневмотранспорта нашел широкий применение в самых разных областях промышленности. Пищевая промышленность использует их для транспортировки муки, сахара, крупы. В химической отрасли они незаменимы при работе с порошкообразными реагентами. Каждая отрасль предъявляет свои специфические требования к оборудованию.

Металлургия тоже не обходится без таких систем — порошки металлов, абразивы, добавки требуют точного дозирования и направления. Здесь особенно важна стойкость к высоким температурам и абразивному износу. А в сельском хозяйстве переключатели помогают автоматизировать процессы загрузки и распределения кормов, семян, удобрений.

Строительная индустрия активно применение находит в транспортировке цемента, гипса, песка. Здесь особенно важна надежная работа оборудования — остановка линии может стоить очень дорого. Фармацевтическая промышленность требует особой чистоты и точности дозирования, что накладывает дополнительные требования на конструкцию переключателей.

В энергетике переключатели используют для транспортировки угольной пыли, золы, известняка. Работа в таких условиях требует особой надежности и стойкости к экстремальным температурам. Космическая и авиационная отрасли также используют пневмотранспорт для работы с композитными материалами и специальными порошками.

Критерии выбора оборудования

При выборе переключателя потока для пневмотранспорта важно учитывать множество факторов. Производительность системы определяет требования к пропускной способности устройства. Характеристик материала влияют на конструкцию рабочих элементов. Неправильный выбор может привести к серьезным проблемам в эксплуатации.

Температуру среды нельзя игнорировать — некоторые материалы транспортируются в нагретом состоянии, что требует специальных термостойких исполнений. Абразивность частиц определяет выбор материалов для изготовления корпуса и внутренних деталей. Химическая активность среды может потребовать использования специальных покрытий или материалов.

Условия окружающей среды также играют важную роль. Повышенная влажность, агрессивные газы, вибрации — все это нужно учитывать при выборе конкретной модели. Некоторые производства работают в условиях повышенной взрывоопасности, что требует специального взрывозащищенного исполнения оборудования.

Размеры и пропускная способность

Диаметр подключения должен соответствовать существующим трубопроводам системы. Стандартные размеры начинаются от 50 мм и могут достигать 500 мм и более для крупных промышленных установок. Переход с одного диаметра на другой создает дополнительные потери давления и может вызвать турбулентность в потоке.

Пропускная способность измеряется в тоннах материала в час. Правильный расчет этого параметра критически важен — недостаточная производительность приведет к узким местам в системе. При этом нужно учитывать не только номинальную производительность, но и пиковые нагрузки, которые могут возникать в процессе работы.

Важно понимать, что пропускная способность зависит не только от размера переключателя, но и от свойств материала, давления в системе, скорости воздушного потока. Легкие материалы с хорошей сыпучестью транспортируются легче, чем тяжелые или слипающиеся.

Особенности монтажа и эксплуатации

Правильная установка переключателя — половина успеха всей системы. Устройство должно располагаться в доступном для обслуживания месте, но при этом не мешать технологическому процессу. Планировка должна предусматривать возможность демонтажа оборудования для ремонта без остановки всей линии.

Монтажные фланцы требуют точной соосности с трубопроводами. Любые напряжения в соединениях могут привести к преждевременному износу уплотнений или заеданию подвижных частей. Использование компенсаторов и правильное крепление трубопроводов помогает избежать таких проблем.

Обслуживание сводится к периодической проверке состояния уплотнений и смазке подвижных элементов. Современные конструкции предусматривают простыми процедурами обслуживания — большинство операций можно выполнить без демонтажа устройства. Ведение журнала обслуживания помогает планировать ремонты и закупку запчастей.

Первый пуск системы требует особого внимания. Необходимо проверить правильность подключения управляющих сигналов, настроить параметры срабатывания, провести тестовые переключения без материала. Только после этого можно начинать работу с реальными потоками материала.

Частые проблемы и их решения

Самая распространенная проблема — засорение внутренних полостей. Она возникает при неправильном выборе типа переключателя или нарушении режимов эксплуатации. Решение простое: регулярная продувка системы и контроль характеристик транспортируемого материала. Иногда помогает изменение скорости воздушного потока или давления в системе.

Износ уплотнений происходит естественным образом, но его можно замедлить правильной настройкой давления и использованием качественных запчастей. Регулярная замена уплотнений по графику обходится дешевле, чем аварийный ремонт с остановкой производства.

Заедание механизма чаще всего связано с попаданием посторонних частиц или отсутствием смазки. Профилактическое обслуживание помогает избежать таких ситуаций. Установка фильтров на входе в систему значительно снижает риск засорения.

Электрические проблемы обычно связаны с окислением контактов или повреждением кабелей. Использование качественных соединителей и защитных коробов продлевает срок службы электрических компонентов. Регулярная проверка сопротивления изоляции помогает предотвратить серьезные поломки.

Регулярное техническое обслуживание продлевает срок службы оборудования в несколько раз и предотвращает аварийные остановки производства. Затраты на профилактику всегда меньше стоимости аварийного ремонта.

Современные технологии и инновации

Производимых компанией устройств становится все более совершенными. Интеллектуальные системы управления позволяет оптимизировать работу переключателей в режиме реального времени. Искусственный интеллект анализирует параметры потока и автоматически корректирует настройки для достижения максимальной эффективности.

Датчики износа предупреждают о необходимости замены деталей до их полного выхода из строя. Это революционный подход к обслуживанию — теперь можно планировать ремонты заранее. Вибродатчики отслеживают состояние подшипников, датчики давления контролируют герметичность уплотнений.

Удаленный мониторинг через промышленные сети дает операторам полную картину состояния всех переключателей в системе. Любую неисправность можно обнаружить на ранней стадии. Системы видеонаблюдения позволяют визуально контролировать работу оборудования из центральной диспетчерской.

Новые материалы открывают дополнительные возможности. Керамические покрытия увеличивают стойкость к абразивному износу в разы. Композитные материалы позволяют создавать легкие, но прочные конструкции. Специальные полимеры обеспечивают работу при экстремальных температурах.

Интеграция с системами автоматизации

Современные переключатели легко интегрируются в существующие системы управления производством. Протоколы связи Modbus, Profibus, Ethernet позволяет подключить устройства к любой промышленной сети. Стандартизация интерфейсов упрощает интеграцию и снижает затраты на внедрение.

Это открывает широкий спектр возможностей: автоматическое переключение по заданным алгоритмам, синхронизация с другим оборудованием линии, сбор статистики работы. Системы машинного обучения анализируют накопленные данные и предлагают оптимизации процесса.

Мобильные приложения позволяют операторам контролировать состояние оборудования со смартфона или планшета. Push-уведомления сообщают о критических ситуациях, требующих немедленного вмешательства. Облачные сервисы обеспечивают резервное копирование данных и удаленный доступ к системе.

Цифровые двойники переключателей позволяют моделировать различные режимы работы и оптимизировать настройки без экспериментов на реальном оборудовании. Это особенно важно для сложных многопоточных систем с большим количеством переключений.

Вопросы и ответы

Как часто нужно обслуживать переключатели потока?

Периодичность обслуживания зависит от интенсивности использования и характеристик материала. В среднем, плановое обслуживание проводится каждые 3-6 месяцев. Для абразивных материалов интервал может быть сокращен до 1-2 месяцев. Современные системы мониторинга позволяют определять оптимальные интервалы обслуживания на основе фактического состояния оборудования.

Можно ли использовать переключатели для горячих материалов?

Да, существуют специальные термостойкие исполнения, которые выдерживают температуру до 400°C и выше. При этом используются специальные материалы корпуса и уплотнений, а также предусматривается тепловая изоляция. Для экстремальных температур применяют керамические вставки и специальные системы охлаждения.

Какое давление может выдержать переключатель?

Рабочее давления большинства моделей составляет от 0,5 до 2 бар. Для высоконапорных систем изготавливаются специальные исполнения, способные работать при давлении до 10 бар и выше. Важно учитывать не только статическое давление, но и динамические нагрузки при переключениях.

Нужны ли специальные знания для управления переключателями?

Базовое управление простыми моделями не требует специальной подготовки. Однако для настройки автоматических систем и интеграции с промышленными контроллерами желательно привлекать квалифицированных специалистов. Производители оборудования обычно предоставляют обучение персонала.

Что делать при засорении переключателя?

В большинстве случаев помогает продувка сжатым воздухом в обратном направлении. Если засорение серьезное, может потребоваться частичная разборка устройства. Для предотвращения засорений важно правильно подобрать тип переключателя и соблюдать режимы эксплуатации. Регулярная очистка системы значительно снижает риск засорений.

Какие существуют способы контроля положения переключателя?

Современные переключатели оснащаются различными датчиками положения: магнитными, оптическими, индуктивными. Они обеспечивают точную информацию о положении рабочего органа и передают сигналы в систему управления. Некоторые модели имеют механические указатели положения для визуального контроля.

Экономические аспекты внедрения

Инвестиции в качественные переключатели потока окупаются довольно быстро за счет повышения эффективности производства и снижения эксплуатационных расходов. Правильно подобранное оборудование может увеличить производительность системы на 15-25% при одновременном снижении энергопотребления.

Снижение простоев — еще один важный экономический фактор. Надежные переключатели работают годами без серьезных поломок, в то время как дешевые аналоги могут выходить из строя каждые несколько месяцев. Стоимость одного часа простоя крупного производства может достигать десятков тысяч рублей.

Автоматизация процесса переключения снижает потребность в обслуживающем персонале. Один оператор может контролировать десятки переключателей из центральной диспетчерской, что значительно экономит затраты на персонал.

Выбор надежного поставщика

При покупке переключателей потока важно обращаться к проверенным поставщикам. Качественное оборудование служит годами без серьезных поломок, а дешевые аналоги могут выйти из строя через несколько месяцев работы. Репутация поставщика складывается из множества факторов: качества продукции, сроков поставки, уровня сервиса.

Обратите внимание на наличие сертификатов качества и технической документации. Серьезные производители предоставляют подробные технические характеристик, чертежи, инструкции по монтажу и эксплуатации. Отсутствие документации — первый признак некачественного оборудования.

Послепродажное обслуживание — еще один важный критерий. Наличие запасных частей, квалифицированной сервисной службы, гарантийного и постгарантийного обслуживания говорит о надежности поставщика. Время реакции на заявки и качество технической поддержки критически важны для бесперебойной работы производства.

Стоимость оборудования не должна быть единственным критерием выбора. Дешевый переключатель может обойтись значительно дороже в эксплуатации из-за частых ремонтов и простоев производства. Анализ общей стоимости владения помогает принять правильное решение.

Консультации специалистов помогут избежать ошибок при выборе. Опытные инженеры учтут все особенности вашей системы и подберут оптимальное решение по соотношению цена-качество. Они также помогут с расчетом параметров системы и подбором сопутствующего оборудования.

Тенденции развития отрасли

Индустрия пневмотранспорта активно развивается в направлении повышения энергоэффективности и автоматизации. Новые технологии позволяют создавать более компактные и производительные системы с минимальными потерями энергии.

Экологические требования стимулируют разработку более чистых технологий. Современные переключатели обеспечивают практически полную герметичность системы, исключая попадание пыли в окружающую среду. Это особенно важно для предприятий, работающих в городских условиях.

Цифровизация проникает во все аспекты производства. Переключатели становятся частью "умных" заводов, где каждый элемент системы собирает и передает данные для анализа и оптимизации. Предиктивная аналитика позволяет предсказывать поломки и планировать обслуживание.

Переключатель потока пневмотранспорта — это не просто деталь системы, а ключевой элемент, от которого зависит эффективность всего производственного процесса. Правильный выбор и качественный монтаж обеспечат надежную работу на долгие годы.

Современные технологии открывают новые возможности для оптимизации процессов транспортировки материалов. Интеллектуальные системы управления, предиктивное обслуживание, интеграция с корпоративными информационными системами — все это уже доступно сегодня.

Инвестиции в качественное оборудование окупаются через повышение производительности, снижение энергозатрат и уменьшение простоев. В долгосрочной перспективе это дает значительную экономическую выгоду и повышает конкурентоспособность предприятия.

Выбор поставщика не менее важен, чем выбор самого оборудования. Надежный партнер обеспечит не только качественную продукцию, но и полноценную техническую поддержку на всех этапах жизненного цикла оборудования.
