Перекидной клапан для управления потоком сыпучих материалов

Когда речь заходит о транспортировке сыпучих материалов, перекидной клапан становится незаменимым помощником современного производства. Это устройство — настоящая рабочая лошадка индустрии, которая день за днем обеспечивает точное направление потоков зерна, цемента, песка и других материалов по нужным технологическим линиям. В мире автоматизации, где каждая секунда простоя стоит денег, правильно подобранное оборудование определяет успех всего предприятия.

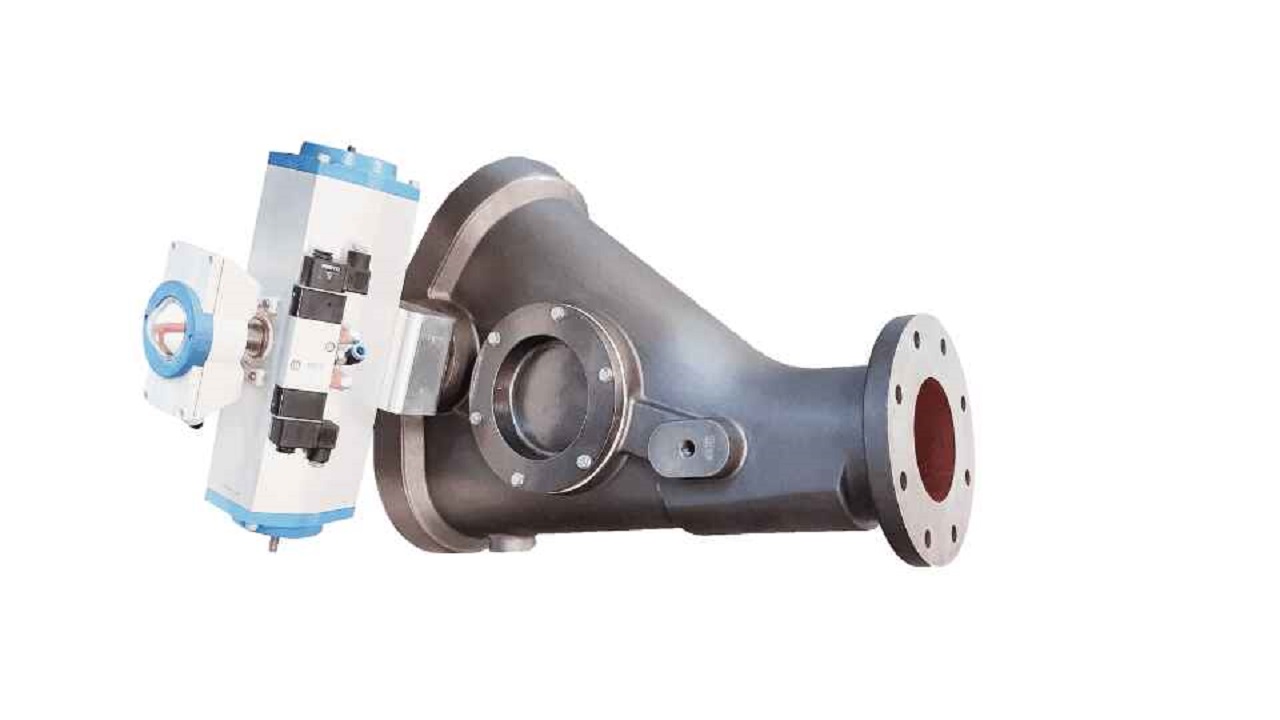

Но что же представляет собой это загадочное оборудование? Перекидной клапан — это специальный механизм, встраиваемый в транспортную систему для переключения направления движения сыпучих материалов. Представьте железнодорожную стрелку на крупном вокзале, только вместо многотонных поездов здесь "едут" потоки зерна, строительной смеси или гранулированных полимеров. Именно такая наглядная аналогия поможет понять суть работы этого технического чуда.

В современной промышленности перекидные клапаны стали основой эффективных логистических решений. Они позволяют одной производственной линии обслуживать несколько направлений, что кардинально меняет экономику предприятия. Вместо строительства отдельных транспортных систем для каждого продукта достаточно установить правильно спроектированную сеть клапанов.

Принцип работы: просто и эффективно

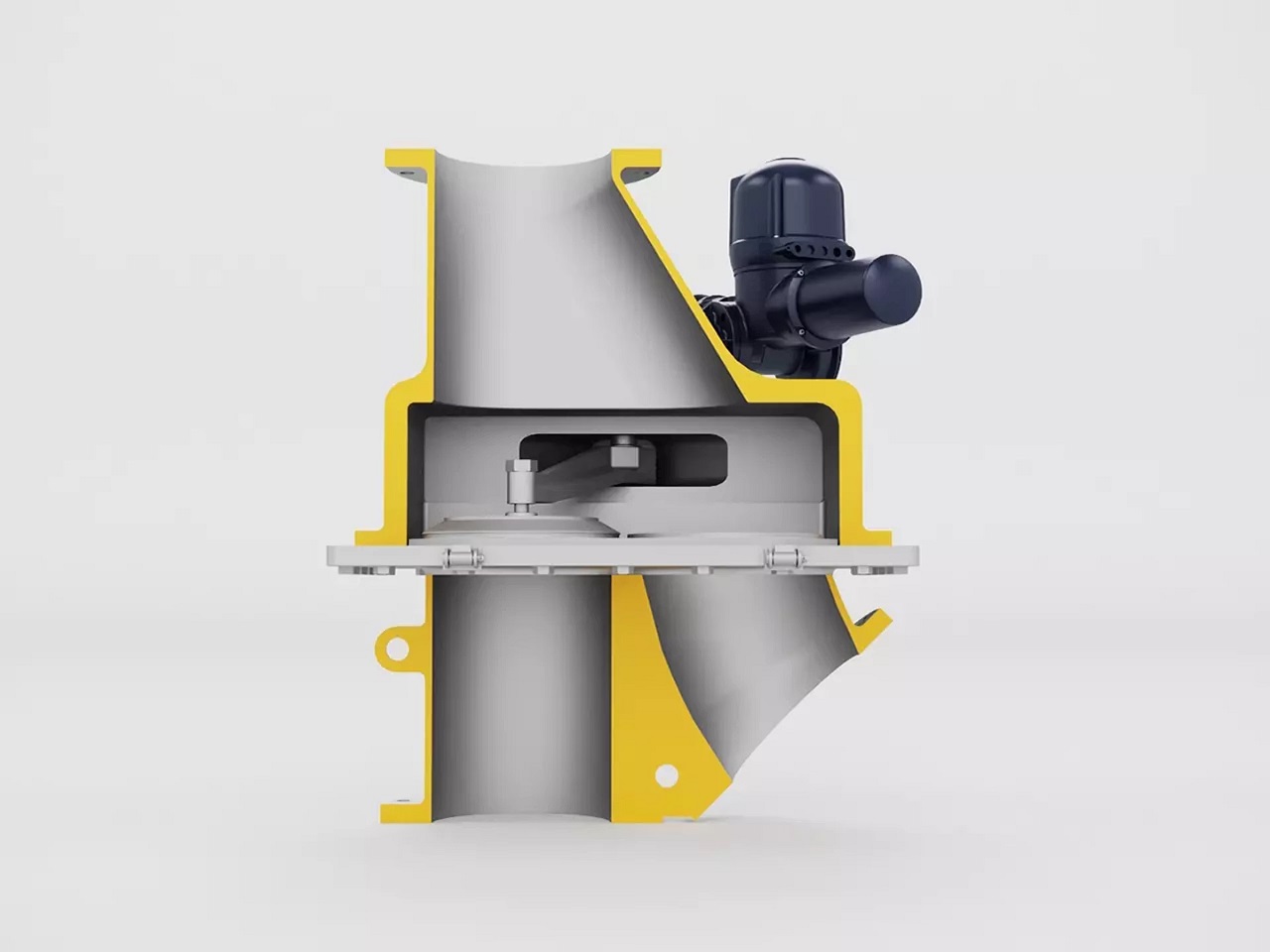

Работает перекидной клапан по удивительно простому, но при этом гениальному принципу. В корпусе устройства находится поворотный затвор — подвижная заслонка, которая может менять свое положение под воздействием привода. При повороте этой заслонки поток материала направляется в одну из двух (а иногда и более) технологических линий. Кажется элементарно, но именно в простоте кроется надежность.

Управление может осуществляться несколькими способами. Ручной вариант подходит для небольших производств, где переключения происходят нечасто и есть возможность постоянного присутствия оператора. А вот клапаны с электроприводом — это уже серьезное оборудование для крупных автоматизированных комплексов, где человеческое вмешательство сведено к минимуму.

Интересно, что современные модели могут оснащаться системами обратной связи. Датчики положения затвора передают информацию в систему управления, подтверждая правильность выполнения команды. Это исключает ситуации, когда материал может пойти не по тому маршруту из-за технического сбоя.

Скорость переключения тоже играет важную роль. В зависимости от типа привода полный поворот затвора может занимать от нескольких секунд до минуты. Для непрерывных производств это критически важный параметр — любая задержка в переключении может привести к остановке всей линии.

Где применяются перекидные клапаны

Сфера применения этого оборудования поражает своей широтой и разнообразием. На предприятиях агропромышленного комплекса перекидные клапаны помогают эффективно сортировать зерно по различным силосам, обеспечивая точное разделение культур по сортам и качественным характеристикам. Представьте элеватор, где одна приемная линия может обслуживать десятки различных емкостей для хранения.

В строительной промышленности они незаменимы при работе с цементом, песком, щебнем и другими сыпучими материалами. Современные заводы по производству готовых строительных смесей буквально пронизаны сетью таких клапанов — каждый отвечает за свой участок технологического процесса.

Химическая и фармацевтическая отрасли тоже не обходятся без этих устройств. Здесь особенно важна герметичность и отсутствие перекрестного загрязнения — любая утечка может привести к браку всей партии продукции или созданию опасных условий труда. Поэтому для таких производств используются специальные модели с повышенными требованиями к чистоте и герметичности.

Металлургическая промышленность активно использует перекидные клапаны для транспортировки рудных материалов, кокса, флюсов. В доменном производстве правильное дозирование шихтовых материалов критически важно для качества выплавляемого металла.

Интересный факт: в современном производстве кормов для животных один перекидной клапан может обслуживать до четырех различных технологических линий одновременно, что существенно повышает эффективность всего комплекса и позволяет производить разные виды кормов на одном оборудовании.

Пищевая промышленность — еще одна важная область применения. Мукомольные заводы, производители круп, кондитерские фабрики — везде, где необходимо точно дозировать и направлять сыпучие компоненты, можно встретить перекидные клапаны. Особенность здесь — повышенные санитарно-гигиенические требования и необходимость легкой очистки оборудования.

Особенности конструкции для разных материалов

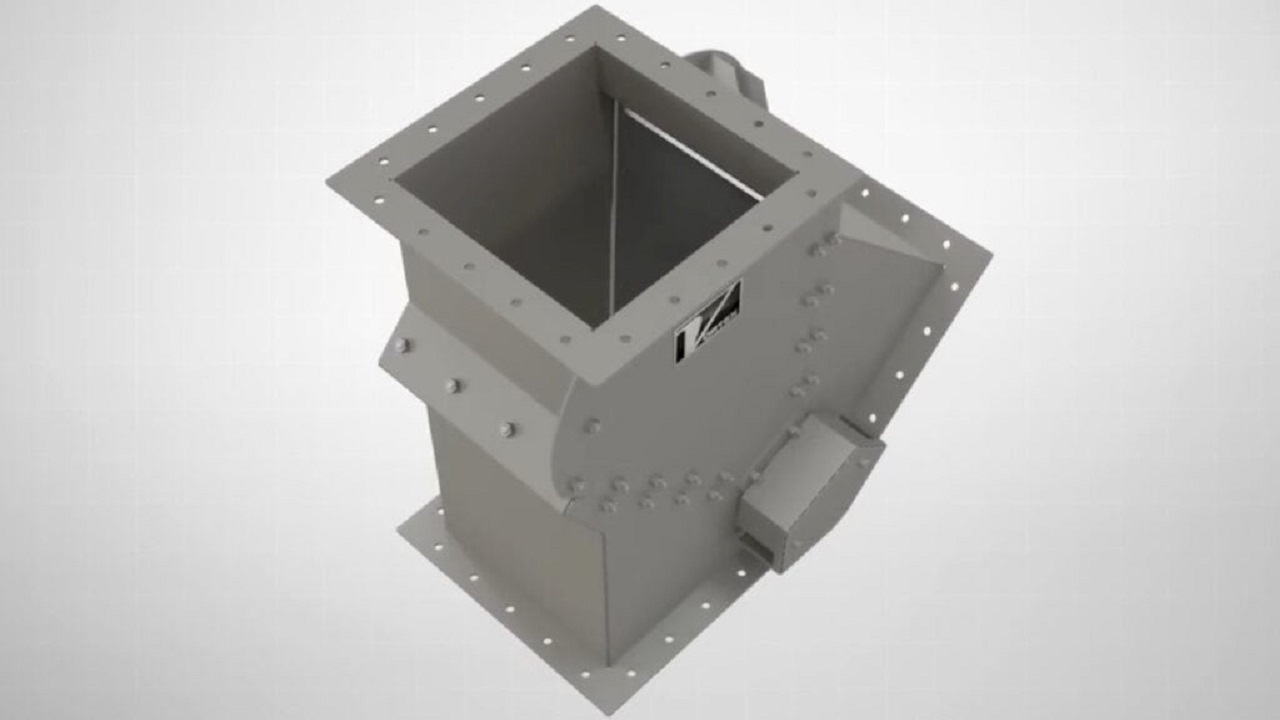

Конструкция перекидного клапана тщательно адаптируется под конкретные потребности производства и свойства транспортируемых материалов. Для работы с зерном используются модели с увеличенным проходным сечением и специально профилированными внутренними поверхностями — здесь важно обеспечить беспрепятственное истечение материала без образования застойных "мертвых зон", где могут скапливаться остатки предыдущих партий.

При транспортировке мелкодисперсных порошковых материалов корпус клапана обязательно снабжается дополнительными уплотнениями и системой пылеподавления. Это не только исключает пыление и повышает безопасность работы персонала, но и предотвращает потери дорогостоящего сырья.

Для абразивных материалов типа песка или дробленого камня применяются клапаны с износостойкими накладками из специальных сплавов. Срок службы такого оборудования в разы превышает показатели обычных моделей, что особенно важно в карьерах и на горно-обогатительных комбинатах.

Высокотемпературные процессы требуют использования жаропрочных материалов и специальных уплотнений. Такие клапаны можно встретить в производстве огнеупоров, керамики, при транспортировке горячих материалов в металлургии.

Виды перекидных клапанов

Современная промышленность предлагает широкую линейку различных типов этого оборудования. Каждый вид имеет свои уникальные преимущества и четко определенную область применения, что позволяет инженерам выбрать оптимальное решение для конкретной задачи.

1. Клапаны с ручным приводом
   Простейший и наиболее надежный вариант для небольших производств и участков с редкими переключениями. Управление осуществляется механически через рычажную передачу, что обеспечивает высокую надежность при минимальных затратах на обслуживание и полную независимость от электроснабжения.

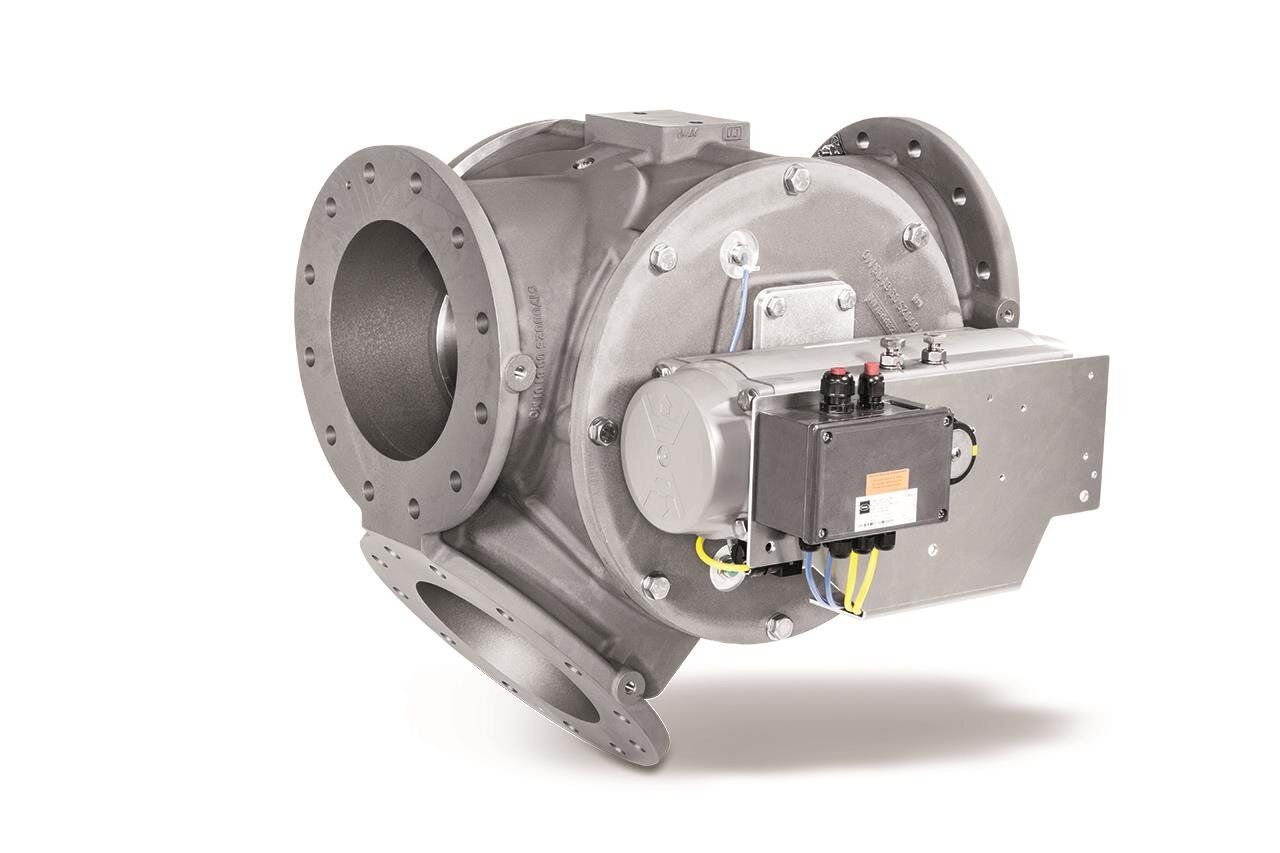

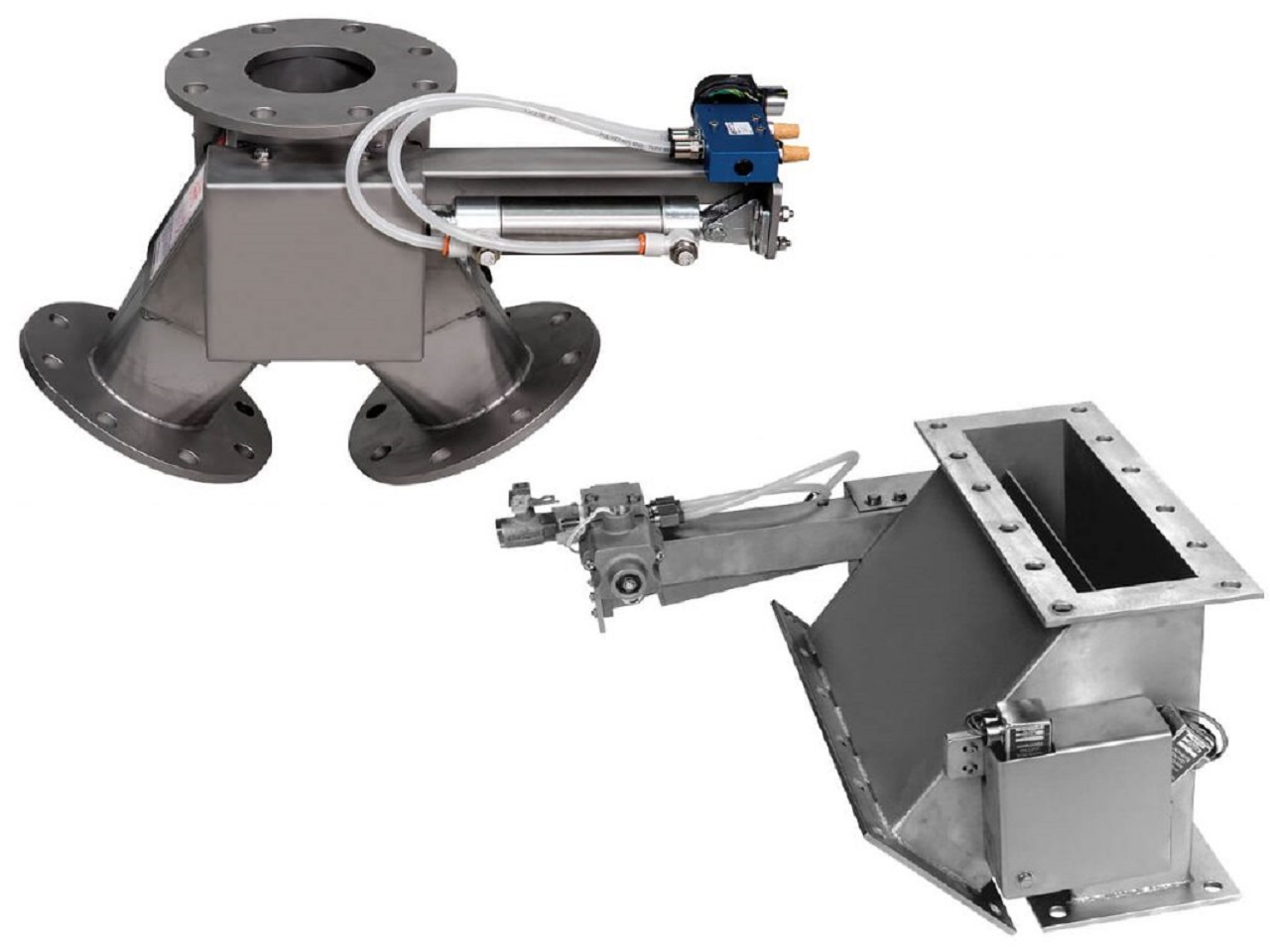

2. Перекидные клапаны с электроприводом
   Автоматизированные модели для крупных производственных комплексов. Позволяют интегрировать устройство в общую систему управления производством, программировать различные алгоритмы работы и обеспечивать дистанционное управление из центрального пульта.
3. Односторонние переключатели
   Специализированные модели для работы с одним основным направлением потока и периодическим сбросом в дополнительную линию. Обладают повышенной прочностью, долговечностью и оптимизированы для высокопроизводительных линий.
4. Многопозиционные модели
   Сложные технические устройства, способные направлять поток материала в три, четыре и более направлений. Незаменимы на крупных сортировочных комплексах, элеваторах и в системах автоматического дозирования многокомпонентных смесей.

Существуют также специализированные модели для особых условий эксплуатации. Взрывозащищенные клапаны используются в производствах с повышенной пожароопасностью, где малейшая искра может привести к катастрофе. Такие устройства имеют специальную конструкцию, исключающую образование статического электричества.

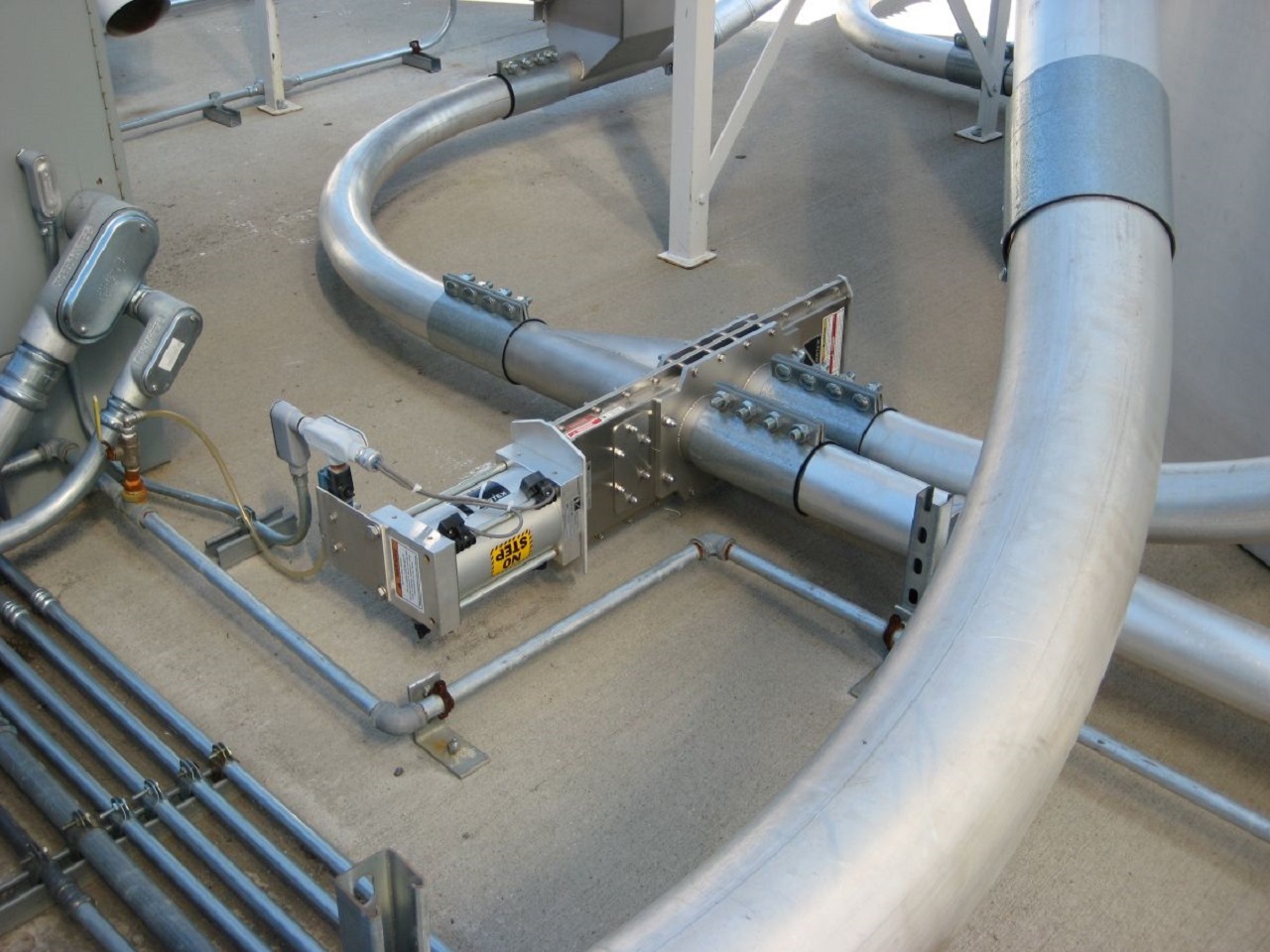

Вакуумные модели предназначены для работы в системах пневмотранспорта, где материал перемещается под действием разрежения. Они имеют усиленный корпус и специальные уплотнения, способные работать при значительном перепаде давлений.

Материалы изготовления и их влияние на характеристики

Большинство современных перекидных клапанов изготавливается из высококачественной углеродистой стали. Этот материал обеспечивает оптимальное соотношение прочности, долговечности и разумной стоимости. Стальные детали отлично выдерживают постоянное абразивное воздействие сыпучих материалов и сохраняют свои свойства в широком диапазоне температур.

Для работы в агрессивных химических средах применяется нержавеющая сталь различных марок. Такие модели стоят заметно дороже, но их использование полностью оправдано в химической, пищевой и фармацевтической промышленности, где важна не только стойкость к коррозии, но и соответствие санитарно-гигиеническим требованиям.

В последние годы все чаще применяются композитные материалы и специальные покрытия. Керамические накладки в зонах повышенного износа, полимерные уплотнения с улучшенными свойствами, антикоррозионные покрытия — все это позволяет создавать оборудование с уникальными эксплуатационными характеристиками.

Выбор материала напрямую влияет на срок службы оборудования. Если обычная углеродистая сталь в тяжелых условиях может прослужить 5-7 лет, то применение износостойких сплавов увеличивает этот срок до 15-20 лет. Естественно, это отражается на стоимости, но долгосрочная экономия очевидна.

Технические характеристики и размерный ряд

Современные производители предлагают впечатляюще широкий размерный ряд перекидных клапанов, способный удовлетворить потребности любого производства. Стандартные модели выпускаются с квадратным сечением от компактных 200х200 мм до внушительных 300х300 мм и более. Для особо производительных линий изготавливаются клапаны с сечением до 500х500 мм и даже больше.

Диаметр присоединительных патрубков может значительно варьироваться в зависимости от особенностей конкретного технологического процесса. Стандартные размеры — от 150 до 400 мм, но возможно изготовление нестандартных моделей под специфические требования заказчика.

Важный технический параметр — допустимое рабочее давление в системе. Большинство стандартных моделей рассчитаны на работу при избыточном давлении до 0,1 МПа, но для пневматических систем транспорта выпускаются усиленные варианты, способные работать при давлениях до 0,6 МПа и выше.

Угол наклона установки — еще один критически важный параметр. Большинство моделей рассчитаны на строго вертикальную установку, но существуют специальные варианты для различных углов наклона от 45 до 80 градусов. Это позволяет встраивать клапан практически в любую существующую технологическую линию без серьезной и дорогостоящей реконструкции.

Производительность современных клапанов поражает воображение. Крупные модели способны пропускать через себя до 500 тонн материала в час, сохраняя при этом точность переключения и герметичность неиспользуемых каналов.

Особенности выбора и эксплуатации

При выборе перекидного клапана инженерам необходимо тщательно проанализировать целый комплекс взаимосвязанных параметров. Тип и характеристики перемещаемого материала играют определяющую роль — для работы с высокоабразивными материалами типа кварцевого песка или металлической дроби нужны модели с серьезно усиленной конструкцией и специальным антиабразивным покрытием внутренних поверхностей.

Производительность всей технологической системы определяет требуемое проходное сечение клапана. Здесь крайне важно найти правильный инженерный баланс: чрезмерно большое сечение приводит к неоправданному увеличению габаритов оборудования и его стоимости, а недостаточное может стать критическим узким местом всей производственной линии.

Режим работы предприятия также влияет на выбор. Для непрерывных производств, работающих 24/7, требуются особо надежные модели с увеличенным ресурсом и возможностью профилактического обслуживания без остановки технологического процесса.

Климатические условия эксплуатации нельзя недооценивать. Если оборудование будет работать в неотапливаемых помещениях или на открытом воздухе, необходимо предусмотреть защиту от замерзания конденсата и коррозии металлических элементов.

Монтаж и настройка системы

Правильный профессиональный монтаж — это уже половина успеха в долгосрочной эксплуатации перекидного клапана. Устройство должно устанавливаться строго в соответствии с детальной проектной документацией, учитывая направление основного потока материала, углы наклона подводящих трубопроводов и требования по доступности для обслуживания.

Особое внимание при монтаже уделяется обеспечению идеальной герметичности всех соединений. Любая даже незначительная неплотность может привести к постоянному просыпанию дорогостоящего материала, загрязнению рабочей зоны и снижению общей эффективности системы. Поэтому все фланцевые соединения затягиваются с точно регламентированным моментом и обязательно проверяются на полное отсутствие утечек.

Настройка системы управления требует участия квалифицированных специалистов. Необходимо откалибровать датчики положения, настроить временные задержки переключения, проверить работу аварийной сигнализации и блокировок безопасности.

Пусконаладочные работы всегда проводятся поэтапно, начиная с холостых прогонов без материала, затем с минимальными количествами и постепенно выходя на проектную производительность. Такой подход позволяет выявить и устранить возможные проблемы на раннем этапе.

Профессиональный совет от опытных инженеров: перед окончательным вводом системы в промышленную эксплуатацию обязательно проведите серию тестовых прогонов с различными типами материалов. Это поможет выявить скрытые проблемы совместимости и точно откалибровать все системы управления под реальные условия работы.

Преимущества использования в производстве

Внедрение современных перекидных клапанов в технологический процесс дает предприятию множество ощутимых преимуществ, которые быстро окупают первоначальные инвестиции. Прежде всего, это кардинальная автоматизация всех операций по распределению и сортировке материалов. Человеческий фактор практически исключается из процесса, а значит, радикально снижается вероятность ошибок операторов и связанных с ними простоев оборудования.

Экономический эффект достигается сразу по нескольким направлениям: существенное сокращение потерь дорогостоящего сырья, значительное снижение трудозатрат на обслуживание, повышение общей производительности линии. Один правильно спроектированный автоматический клапан может эффективно заменить несколько рабочих мест, что особенно ценно в нынешних условиях острой нехватки квалифицированного производственного персонала.

Качество готовой продукции также заметно улучшается благодаря точному дозированию компонентов и полному исключению перекрестного загрязнения различных материалов. Это особенно важно в пищевой и фармацевтической промышленности, где чистота продукта — вопрос не только качества, но и безопасности потребителей.

Гибкость производства возрастает многократно. Одна и та же технологическая линия может быстро переключаться между различными продуктами или направлениями отгрузки, что позволяет оперативно реагировать на изменения рыночной конъюнктуры.

Безопасность труда значительно повышается за счет сокращения ручных операций в потенциально опасных зонах. Операторам больше не нужно находиться рядом с движущимися потоками материала или в запыленных помещениях.

Снижение эксплуатационных расходов

Современные перекидные клапаны спроектированы с расчетом на минимальные эксплуатационные расходы в течение всего жизненного цикла. Это достигается за счет использования высококачественных подшипников закрытого типа, самосмазывающихся материалов в узлах трения и продуманной конструкции, исключающей попадание абразивных частиц в механизм привода.

Плановое техническое обслуживание сводится к периодической визуальной проверке состояния крепежных элементов, контролю герметичности уплотнений и очистке от накопившихся загрязнений. Большинство операций можно выполнять без остановки производственного процесса.

Энергопотребление электрических моделей поражает своей экономичностью — мощный привод работает только в кратковременные моменты переключения, которые обычно занимают несколько секунд. В остальное время, составляющее 99% рабочего времени, система находится в пассивном режиме без потребления электроэнергии.

Запасные части требуются крайне редко благодаря высокому качеству изготовления и продуманной конструкции. Основные изнашиваемые элементы — уплотнения и подшипники — имеют большой ресурс и легко заменяются силами обслуживающего персонала.

Интеграция в современные системы управления

Перекидные клапаны с электроприводом демонстрируют превосходную совместимость с современными автоматизированными системами управления производством. Они без проблем интегрируются с промышленными контроллерами ведущих мировых производителей, могут получать управляющие команды по всем распространенным промышленным протоколам связи — от простого дискретного управления до сложных сетевых интерфейсов.

Возможность гибкого программирования различных алгоритмов работы делает эти технические устройства поистине незаменимыми в сложных многоступенчатых технологических процессах. Современные системы позволяют настроить автоматическое переключение по времени, по количеству прошедшего через клапан материала, по сигналам от весовых датчиков или других измерительных приборов системы.

Диагностические возможности современных систем управления поражают своей глубиной. Контроллеры могут отслеживать количество циклов переключения каждого клапана, время отклика на команды, потребляемый приводом ток и множество других параметров. Это позволяет прогнозировать необходимость технического обслуживания и предотвращать аварийные ситуации.

Удаленное управление и мониторинг через интернет становятся стандартом для крупных предприятий. Инженер может контролировать работу клапанов и при необходимости корректировать их настройки, находясь в другом городе или даже стране. Это особенно ценно для территориально распределенных производств.

Критерии качества и надежности

При выборе поставщика перекидных клапанов опытные инженеры обращают внимание на несколько ключевых критериев, которые определяют долгосрочную надежность оборудования. Качество сварных швов — первое, что бросается в глаза при осмотре корпуса. Профессиональная сварка не только обеспечивает прочность конструкции, но и гарантирует отсутствие внутренних напряжений, которые могут привести к трещинам в процессе эксплуатации.

Точность изготовления подвижных частей критически важна для долговечности механизма. Зазоры в подшипниковых узлах, геометрия поворотного затвора, качество обработки посадочных поверхностей — все эти параметры должны соответствовать строгим техническим требованиям.

Покрытия и защитные слои играют особую роль в агрессивных средах. Качественное цинкование, порошковая окраска или специальные антикоррозионные составы могут в несколько раз продлить срок службы оборудования, особенно в условиях повышенной влажности или химической агрессии.

Комплектность поставки тоже говорит о серьезности производителя. Полный комплект технической документации, запасные части первой необходимости, подробная инструкция по эксплуатации и обслуживанию — все это признаки ответственного подхода к качеству.

Инновационные решения в конструкции

Современные производители постоянно совершенствуют конструкцию перекидных клапанов, внедряя передовые технические решения. Самоочищающиеся поверхности с специальным микрорельефом предотвращают налипание влажных или липких материалов. Это особенно актуально при работе с сахаром, мелассой, влажными кормами.

Модульная конструкция позволяет легко адаптировать стандартную модель под специфические требования заказчика. Сменные износостойкие вставки, различные типы приводов, дополнительные датчики — все это можно установить на базовую конструкцию без серьезного изменения конструкции.

Системы аварийного управления обеспечивают безопасность персонала и сохранность оборудования в нештатных ситуациях. При отказе основного привода клапан автоматически переходит в безопасное положение, исключающее повреждение технологической линии.

Встроенные системы диагностики анализируют вибрацию, температуру подшипников, усилие на приводе и другие параметры. При обнаружении отклонений система заблаговременно предупреждает обслуживающий персонал о необходимости профилактических работ.

Вопросы и ответы

Можно ли установить перекидной клапан в уже работающую систему без остановки производства?

В большинстве случаев это реально, но требует тщательного планирования. Современные модели имеют стандартные присоединительные размеры, что существенно упрощает модернизацию существующих технологических линий. Ключевой момент — правильно рассчитать место установки и обеспечить необходимые монтажные зазоры для последующего технического обслуживания. Иногда возможна поэтапная замена участков системы.

Какой реальный срок службы у современного перекидного клапана в тяжелых условиях эксплуатации?

При грамотной эксплуатации, качественном монтаже и своевременном профилактическом обслуживании перекидной клапан может безаварийно работать 15-20 лет и даже более. Конкретный срок службы существенно зависит от интенсивности использования, абразивности транспортируемых материалов, температурных условий и агрессивности окружающей среды. В особо тяжелых условиях срок может сократиться до 7-10 лет.

Нужны ли специальные разрешения и лицензии для установки перекидного клапана на промышленном предприятии?

Специальных лицензий на установку не требуется, но оборудование обязательно должно соответствовать всем требованиям промышленной безопасности, санитарным нормам и техническим регламентам. Для пищевых и фармацевтических производств необходимо соответствие специальным стандартам чистоты. В некоторых случаях может потребоваться согласование с органами технадзора.

Как правильно выбрать между ручным управлением и электроприводом?

Электропривод экономически оправдан при частых переключениях (более 15-20 раз за рабочую смену), когда клапан установлен в труднодоступном или опасном для персонала месте, или при необходимости интеграции в автоматизированную систему управления. Для эпизодических переключений вполне достаточно надежного ручного привода — он проще в обслуживании и дешевле в эксплуатации.

Какие основные ошибки допускают при проектировании систем с перекидными клапанами?

Самые распространенные ошибки: неправильный расчет производительности (занижение пропускной способности), недостаточное внимание к доступности для обслуживания, игнорирование особенностей конкретного материала, экономия на качестве привода и системы управления. Также часто недооценивают важность правильной обвязки клапана — подводящие трубопроводы должны обеспечивать равномерный поток без завихрений.

Экономическая эффективность внедрения

Расчет экономической эффективности внедрения перекидных клапанов показывает впечатляющие результаты для большинства производств. Прямая экономия от сокращения потерь материала составляет обычно 2-5% от общего объема транспортируемого сырья. Для крупного предприятия это могут быть десятки и сотни тонн в год.

Косвенная экономия часто превышает прямую. Сокращение численности персонала, занятого ручными операциями, снижение затрат на уборку просыпавшегося материала, уменьшение простоев из-за человеческих ошибок — все это дает значительный экономический эффект.

Повышение качества готовой продукции благодаря точному дозированию и исключению перекрестного загрязнения позволяет реализовывать ее по более высокой цене или снижать количество брака и возвратов от покупателей.

Срок окупаемости современных систем с перекидными клапанами обычно составляет от 8 месяцев до 2,5 лет в зависимости от масштаба внедрения и специфики производства. Для высокопроизводительных линий окупаемость может составить всего несколько месяцев.

Факторы, влияющие на стоимость проекта

Стоимость проекта внедрения перекидных клапанов зависит от множества взаимосвязанных факторов. Сложность технологической схемы — основной ценообразующий параметр. Простая двухпозиционная система будет стоить в разы дешевле многопозиционного комплекса с автоматическим управлением.

Требования к материалам существенно влияют на цену. Стандартная углеродистая сталь — самый экономичный вариант, нержавеющая сталь увеличивает стоимость примерно в 1,5-2 раза, а специальные износостойкие сплавы могут поднять цену в 3-4 раза.

Степень автоматизации напрямую отражается на общих затратах. Ручные клапаны стоят дешевле, но требуют постоянного присутствия операторов. Полностью автоматизированные системы дороже в установке, но быстрее окупаются за счет экономии на персонале.

Объем сопутствующих работ тоже влияет на бюджет проекта. Иногда установка клапанов требует серьезной реконструкции существующих коммуникаций, что может значительно увеличить общую стоимость.

Где купить качественный перекидной клапан

Выбор надежного поставщика — это ответственное решение, от которого зависит эффективность работы всей производственной системы на долгие годы вперед. Обращайтесь исключительно к проверенным временем производителям, которые могут предоставить исчерпывающий пакет технической документации, сертификаты соответствия и подробные гарантийные обязательства.

Компания-поставщик обязательно должна иметь собственные производственные мощности и многолетний опыт изготовления подобного оборудования. Возможность производства нестандартных моделей под уникальные технические требования заказчика — важный показатель технологической зрелости производителя.

Обязательно обратите внимание на наличие квалифицированной сервисной службы и службы технической поддержки. Даже самое надежное оборудование периодически требует планового обслуживания, и крайне важно, чтобы производитель мог обеспечить оперативную техническую поддержку и поставку оригинальных запасных частей.

Репутация компании на рынке, отзывы реальных заказчиков, портфолио выполненных проектов — все это поможет сделать правильный выбор. Не стесняйтесь запрашивать контакты предприятий, где уже установлено аналогичное оборудование.

География поставок тоже имеет значение. Компания, работающая по всей России и имеющая опыт международных проектов, обычно предлагает более высокое качество продукции и сервиса.

На что обратить внимание при заказе

При оформлении заказа на перекидные клапаны важно максимально подробно описать условия эксплуатации и технические требования. Тип и характеристики транспортируемого материала, требуемая производительность, особенности существующей технологической схемы — вся эта информация поможет инженерам подобрать оптимальную конфигурацию оборудования.

Обязательно уточните сроки изготовления и поставки. Качественное оборудование не может быть изготовлено мгновенно — обычно требуется от 2 до 8 недель в зависимости от сложности модели и загруженности производства.

Условия гарантии и послегарантийного обслуживания должны быть детально прописаны в договоре. Минимальный гарантийный срок для промышленного оборудования такого класса — 12 месяцев, но многие производители предлагают расширенные гарантии до 24-36 месяцев.

Обучение персонала эксплуатации и обслуживанию нового оборудования — важная услуга, которую должен предоставлять поставщик. Даже простое на первый взгляд оборудование имеет свои особенности, знание которых продлевает срок службы и повышает надежность.

Перспективы развития технологии

Современные тенденции развития промышленного оборудования не обошли стороной и перекидные клапаны. Внедрение элементов искусственного интеллекта позволяет создавать самообучающиеся системы управления, которые автоматически оптимизируют режимы работы в зависимости от изменяющихся условий.

Использование новых композитных материалов открывает возможности создания более легкого и одновременно более прочного оборудования. Углеродное волокно, современные полимеры, нанокомпозиты — все это уже сейчас находит применение в специальных моделях клапанов.

Интернет вещей (IoT) превращает обычное оборудование в интеллектуальные узлы единой производственной сети. Каждый клапан может передавать данные о своем состоянии, производительности, потребности в обслуживании в центральную систему мониторинга.

Additive manufacturing (3D-печать) начинает использоваться для изготовления сложных внутренних элементов клапанов. Это позволяет создавать оптимальные с точки зрения гидродинамики формы, которые невозможно получить традиционными методами обработки.

Перекидной клапан — это далеко не просто механическое устройство для переключения потоков сыпучих материалов. Это высокотехнологичный элемент современного автоматизированного производства, который кардинально влияет на эффективность, надежность и рентабельность всего технологического процесса. Грамотный выбор, профессиональная установка и правильная эксплуатация такого оборудования — это стратегическая инвестиция в долгосрочное развитие и конкурентоспособность любого промышленного предприятия, работающего с сыпучими материалами.
