Многоярусное вибросито (многоуровневый вибрационный сепаратор): особенности конструкции, характеристики и применение

 Многоярусное вибросито (многоуровневый вибрационный сепаратор): особенности конструкции, характеристики и применение

Многоярусное вибросито — это многоуровневый вибрационный сепаратор, который разделяет сыпучий материал одновременно на 3–5 фракций за один проход. В отличие от одноярусных круглых вибросит, выполняющих одну операцию разделения за цикл, многоуровневая машина объединяет несколько последовательных ступеней калибровки в едином корпусе — с несколькими деками, оснащёнными ситами разного размера ячеек.

Такая компоновка принципиально меняет экономику процесса сортировки: вместо двух-четырёх отдельных машин с промежуточными пересыпаниями, дополнительными конвейерами и операторами достаточно одного сепаратора. Результат — экономия производственных площадей и электроэнергии, высокая точность сортировки с минимальным процентом смешивания фракций и заметное снижение затрат на труд и вспомогательное оборудование.

Многоярусные вибросита востребованы в пищевой и химической промышленности, производстве строительных материалов и полимеров, горнодобыче и металлургии, в сельском хозяйстве — везде, где сыпучий продукт необходимо не просто просеять, а точно разделить на несколько товарных фракций. В данной статье подробно рассматриваются конструктивные особенности многоуровневого вибрационного сепаратора, принцип работы, материалы и исполнение, технические характеристики и преимущества, области применения, опции и особенности эксплуатации, а также приводится сравнение с одноярусными виброситами.

Задача многопродуктовой сортировки возникает практически в любой отрасли, работающей с сыпучими материалами: зерно нужно отделить от примесей и мелочи, гранулы — от пыли и недобора, песок и щебень — распределить по классам крупности. Классическое решение — последовательный каскад из нескольких одноярусных сит — требует площадей, промежуточного транспорта и операторов, а каждая дополнительная пересыпание увеличивает риск смешивания фракций и повреждения продукта. Многоуровневый сепаратор решает эту задачу в одном корпусе.

Конструктивные особенности многоярусного вибросита

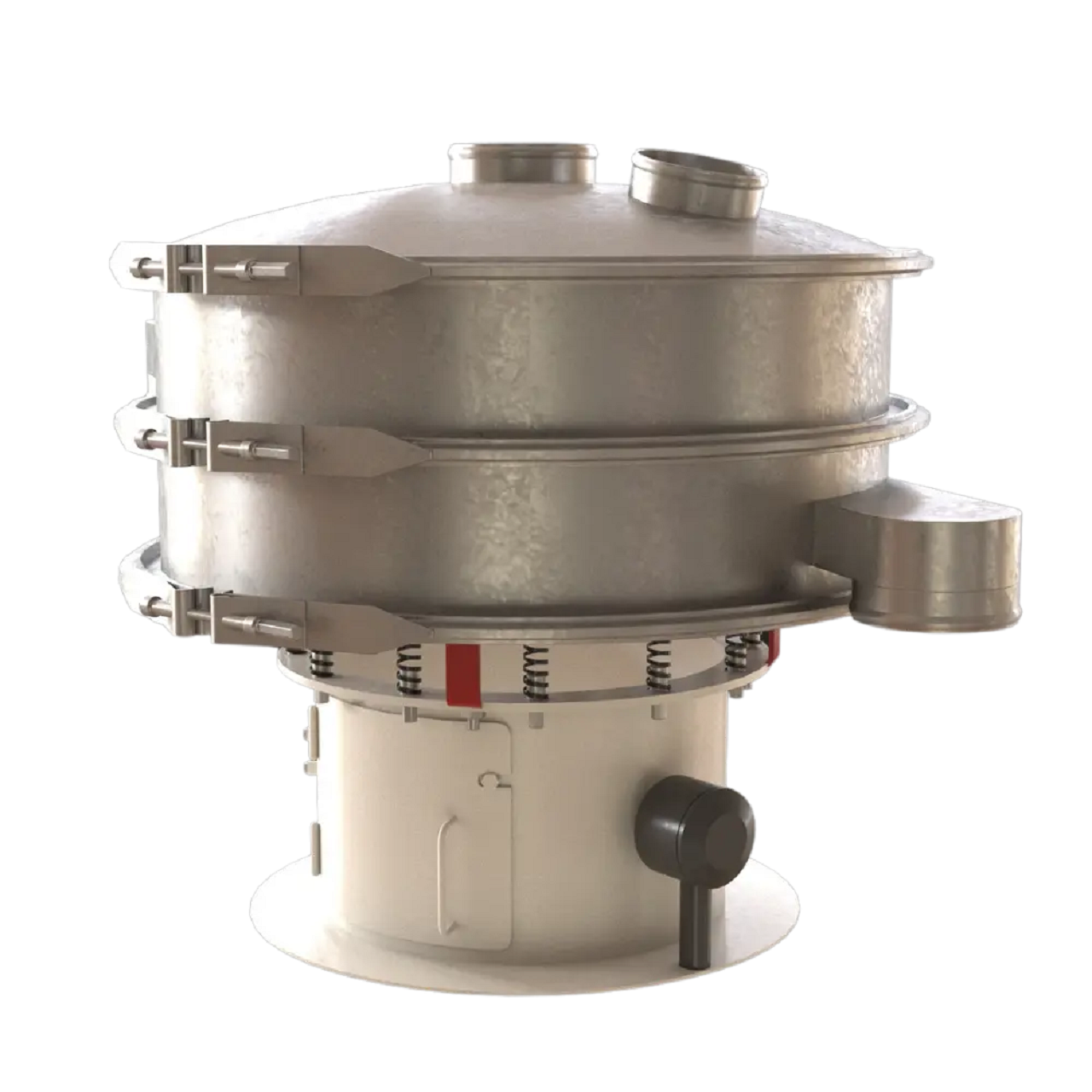

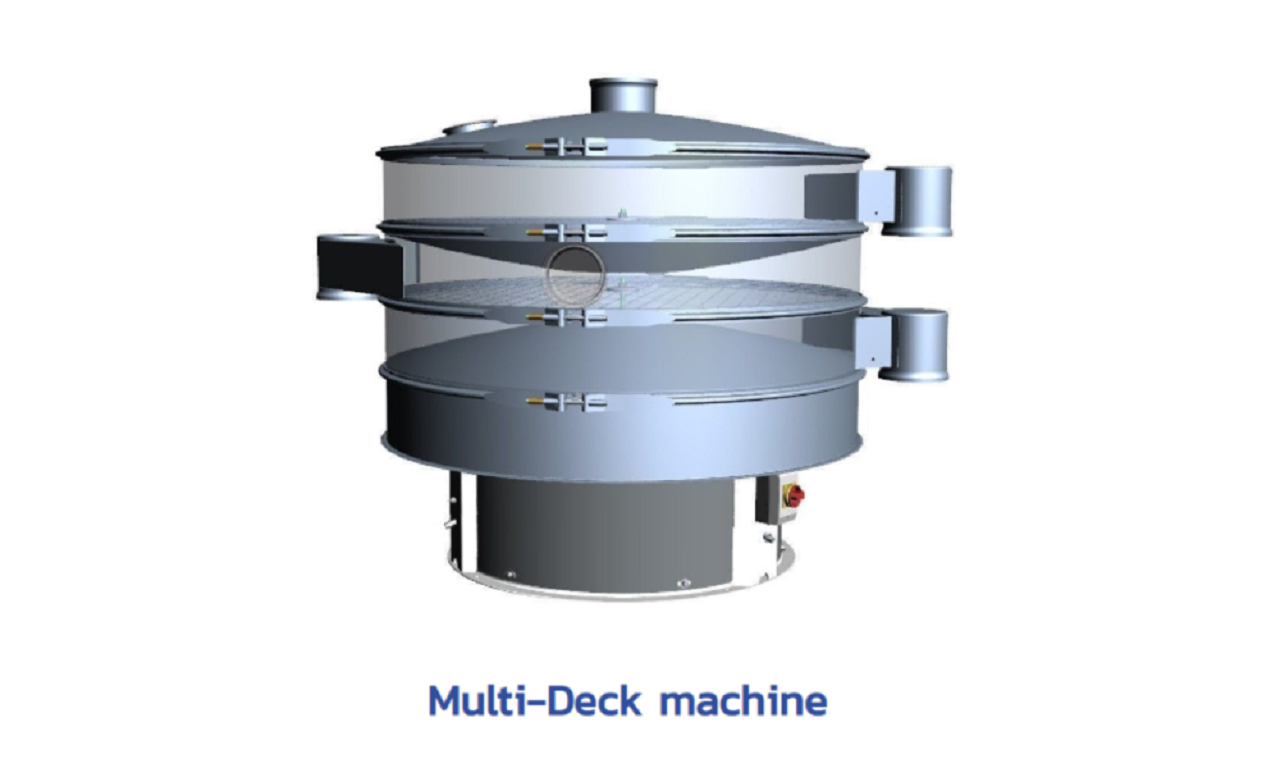

Ключевое отличие многоуровневого сепаратора — вертикальный пакет из нескольких независимых ситовых дек в одном корпусе. Все узлы машины — привод, амортизация, зажимы, система вывода фракций — спроектированы с учётом многоярусной компоновки и непрерывного режима работы.

Многоуровневая система дек

Сепаратор оснащается несколькими независимыми деками (ярусами), каждая из которых несёт сито со своим размером ячеек. Ярусы расположены по вертикали в порядке уменьшения ячейки сверху вниз: верхняя дека отсекает самую крупную фракцию, нижняя — пропускает самую мелкую. За один проход через машину материал последовательно разделяется на 3–5 фракций.

Конструкция модульная: количество ярусов можно увеличивать или уменьшать под конкретную технологическую задачу. Это позволяет адаптировать одну и ту же машину под изменение ассортимента продукции без замены оборудования целиком. Каждая дека оснащена быстросъёмной ситовой рамкой — замена сит выполняется на любом ярусе без полной остановки оборудования.

Дека как модуль имеет ещё одно практическое преимущество: ситовые рамки разных ярусов взаимозаменяемы по посадочным местам, а порядок сит всегда можно скорректировать под новый продукт. Если ассортимент меняется — например, вместо трёх фракций требуется четыре, — достаточно добавить модуль, а не приобретать новую машину.

Вибрационный привод

Многоярусное вибросито комплектуется мощным вибрационным приводом — одним или двумя вибромоторами в зависимости от комплектации. Привод обеспечивает стабильное вибрационное движение всего пакета дек: амплитуды и частоты достаточно, чтобы материал активно перемещался по каждому ярусу и равномерно распределялся по ситам всех уровней.

Машина оснащается панелью управления с регулировкой частоты и амплитуды вибрации. Это позволяет точно настраивать сепаратор под конкретный материал: лёгкие и хрупкие продукты (чай, специи, зерно) просеиваются в бережном режиме, тяжёлые минеральные порошки и гранулы — при повышенной интенсивности вибрации.

Корпус, амортизация и зажимные механизмы

Корпус усиленный, выполняется из углеродистой или нержавеющей стали. Усиление необходимо из-за возросшей массы многоуровневого пакета дек и продукта на них: конструкция рассчитана на длительную работу в непрерывном режиме без потери геометрии и герметичности стыков.

Динамические нагрузки на опоры гасит пружинная амортизационная система. Деки фиксируются надёжными зажимными механизмами, которые обеспечивают плотность соединений между ярусами и одновременно позволяют быстро разбирать машину для замены сит и обслуживания.

Отдельные выходы фракций

Каждая фракция выводится из сепаратора через собственный патрубок. Отдельные выходы для каждой фракции исключают смешивание продуктов после разделения и позволяют организовать автоматизированную выгрузку: фракции могут напрямую направляться в разные приёмные ёмкости, на последующие технологические операции или на фасовку.

Принцип работы

Принцип работы многоуровневого вибрационного сепаратора основан на последовательном просеивании материала через каскад сит с убывающим размером ячеек:

1. Исходный материал подаётся на верхнюю деку с наиболее крупной ячейкой.
2. Под действием вибрации продукт распределяется по ситу и движется к периферии; частицы мельче ячейки проваливаются на следующий ярус, крупная фракция выводится через свой патрубок.
3. На каждом последующем ярусе процесс повторяется с меньшим размером ячеек.

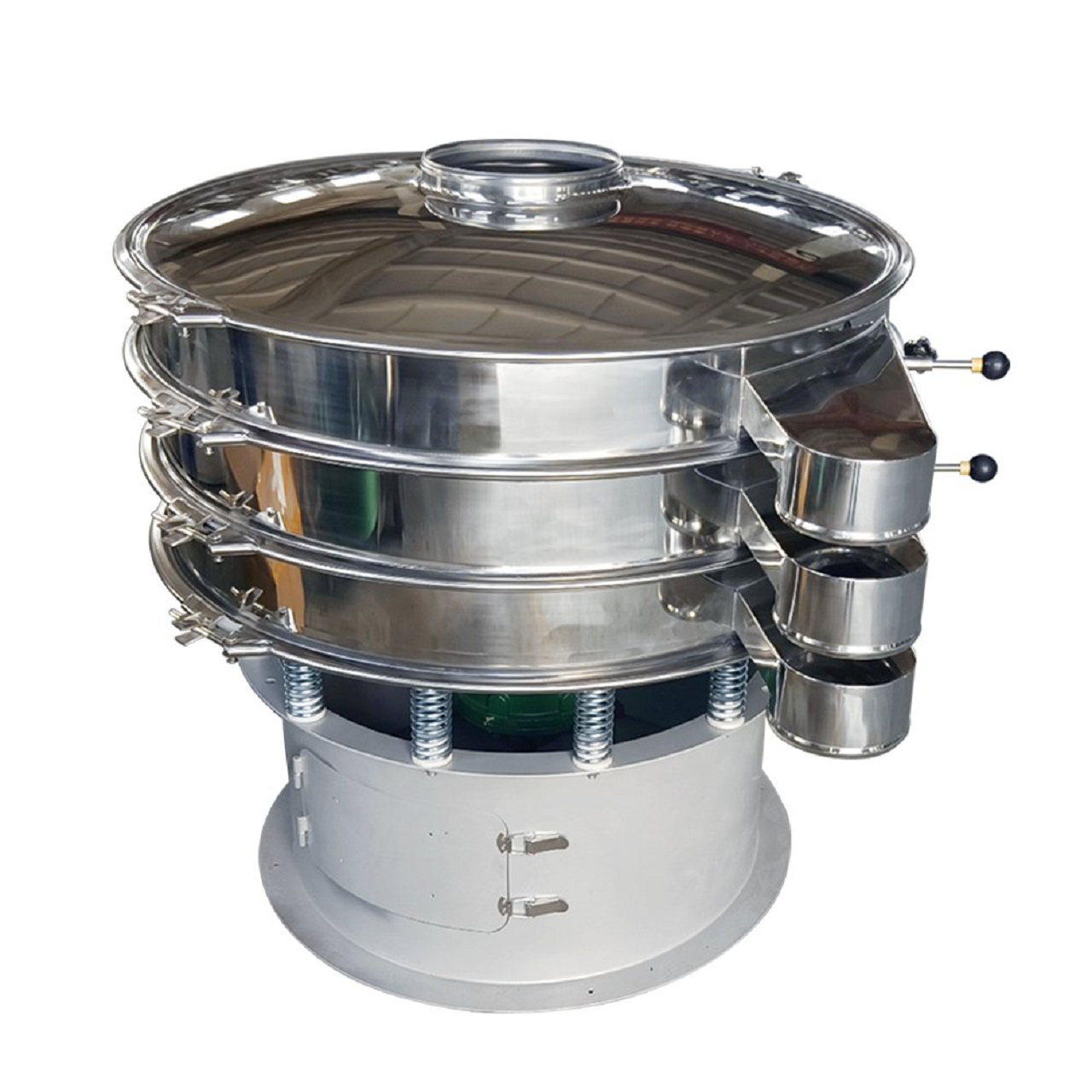

4. На выходе машина выдаёт 3–5 готовых фракций — каждая через отдельный выход.

Вся операция выполняется за один проход без промежуточных пересыпаний. Важное следствие такой схемы — бережная обработка продукта: материал подвергается низкому механическому воздействию, что минимизирует дробление и повреждение частиц. Для хрупких пищевых продуктов — чая, специй, зерна, орехов — это означает сохранение целостности, формы и товарного вида.

Точность сортировки обеспечивается стабильностью вибрационного режима и оптимальным натяжением сит на каждом ярусе. Правильно натянутое сито дольше служит и удерживает заданный размер ячеек на всём сроке эксплуатации, что напрямую влияет на минимальный процент смешивания фракций.

Материалы и исполнение

Многоярусное вибросито выпускается в двух материальных исполнениях:

• углеродистая сталь — для горнодобычи, металлургии, строительных материалов и производства удобрений, где приоритетны прочность и экономичность;
• нержавеющая сталь — для пищевой и химической промышленности, где важны коррозионная стойкость, гигиеничность и простая санитарная очистка.

Для пищевой отрасли предусмотрено специальное исполнение: лёгкая санитарная очистка и возможность CIP-мойки (по запросу). Это позволяет применять сепаратор в многономенклатурных пищевых производствах с частой сменой продукта — между партиями машина быстро приводится в санитарно чистое состояние. Бережный вибрационный режим дополняет гигиеническое исполнение: продукт не только остаётся чистым, но и сохраняет целостность и форму — для чая, специй и зерна это прямое требование к товарному качеству.

Технические характеристики

Конкретные параметры машины (диаметр сит, количество ярусов, производительность, мощность привода) подбираются под задачу заказчика. Ниже приведены подтверждённые конструкцией характеристики и комплектация:

Параметр	Значение / исполнение
Тип оборудования	Многоярусное вибросито (многоуровневый вибрационный сепаратор)
Число фракций за один проход	3–5
Деки	Несколько независимых ярусов с быстросъёмными ситовыми рамками
Конструкция	Модульная — возможность добавления или уменьшения ярусов
Корпус	Усиленный, углеродистая или нержавеющая сталь
Привод	Мощный вибрационный привод — один или два вибромотора
Амортизация	Пружинная амортизационная система
Фиксация дек	Надёжные зажимные механизмы для быстрой замены сит
Вывод продукта	Отдельные патрубки/выходы для каждой фракции
Управление	Панель управления с регулировкой частоты и амплитуды вибрации
Режим работы	Непрерывный
Пищевое исполнение	Лёгкая санитарная очистка, CIP-мойка (по запросу)

Качество сортировки на многоуровневом сепараторе — это не только точность каждого отдельного сита, но и согласованная работа всего каскада. Стабильный вибрационный режим обеспечивает равномерное распределение материала по каждой деке: продукт не скапливается в центре, не пробрасывается через ярусы «без контроля», а движется с оптимальной скоростью, достаточной для полного прохождения целевых частиц через ячейки. Именно поэтому машина удерживает минимальный процент смешивания фракций даже при высокой загрузке.

Технические преимущества

• 3–5 фракций за один проход. Одна машина заменяет каскад из нескольких одноярусных сит.
• Экономия площадей и электроэнергии. Один корпус, один привод и одна точка обслуживания вместо нескольких машин с промежуточным транспортом.
• Высокая точность сортировки. Минимальный процент смешивания фракций благодаря стабильному вибрационному режиму и оптимальному натяжению сит.
• Быстрая замена сит на каждом ярусе. Без полной остановки оборудования, с быстросъёмными рамками.
• Бережная обработка продукта. Низкое механическое воздействие, минимальное дробление и повреждение частиц — критично для чая, специй, зерна и орехов.
• Модульность. Возможность добавления или уменьшения ярусов при изменении технологической задачи.
• Снижение затрат. Меньше оборудования, меньше операций, меньше ручного труда.

Области применения

Пищевая промышленность. Чай, специи, зерно, орехи, комбикорма, сахар, мука. Многоярусная сортировка позволяет за один проход отделить крупные включения, товарную фракцию и мелочь — с сохранением целостности и формы продукта.

Химическая промышленность. Минеральные порошки, красители, полимеры — точное фракционирование порошковых и гранулированных продуктов перед фасовкой или дальнейшей переработкой.

Строительные материалы. Цемент, гипс, песок, щебень, сухие смеси — разделение инертных материалов и компонентов смесей на фракции заданной крупности.

Полимерная промышленность. Гранулы, регранулят, порошковые полимеры — отсечение недопустимо крупных и мелких частиц, сортировка гранул по размеру.

Горнодобывающая и металлургическая отрасль. Минералы и металлические порошки — классификация по крупности в непрерывном режиме.

Производство удобрений и сельскохозяйственной продукции. Гранулированные удобрения, семена, корма — сортировка с бережным отношением к продукту.

Типовые технологические задачи, которые решает многоуровневый сепаратор:

• калибровка на товарные фракции — разделение продукта на классы крупности по требованиям стандарта или заказчика;
• отделение пыли и мелочи — вывод мелкой фракции, снижающей товарное качество гранул, орехов, семян;
• удаление крупных включений — отсечение комков, недоизмельчённых частиц и посторонних предметов на верхнем ярусе;
• сортировка после размола, сушки или грануляции — приведение продукта к заданному гранулометрическому составу перед фасовкой;
• комплексная приёмка сырья — одновременная оценка и разделение входящего материала по фракциям.

Опции и модификации

• Изменение количества ярусов. Модульная конструкция позволяет добавлять или убирать деки под требуемое число фракций.
• Второй вибромотор. Двухмоторное исполнение для повышенной производительности и стабильной амплитуды при максимальной загрузке.
• Панель управления с регулировкой частоты и амплитуды. Точная настройка вибрационного режима под конкретный материал.
• Пищевое исполнение из нержавеющей стали с CIP-мойкой (по запросу). Для производств с высокими санитарными требованиями.
• Сита с различными размерами ячеек на каждом ярусе. Гибкая настройка границ фракций под ассортимент заказчика.

Особенности эксплуатации

• Быстрая замена сит без остановки линии. На каждом ярусе сито меняется отдельно, без полной остановки оборудования — критично для непрерывных производств.
• Точная настройка под материал. Регулировка амплитуды и частоты вибрации позволяет адаптировать машину под продукты с разной плотностью, хрупкостью и гранулометрией.
• Автоматизированная выгрузка. Каждая фракция выводится через отдельный выход — сепаратор легко встраивается в автоматизированные линии.
• Бережное обращение с продуктом. Минимальное дробление и повреждение частиц сохраняет товарный вид хрупких продуктов.
• Непрерывный режим. Машина рассчитана на длительную непрерывную работу.
• Простая санитарная обработка. Для пищевой отрасли — лёгкая очистка и CIP-мойка (по запросу).
• Долговечность сит. Оптимальное натяжение ситовых рамок увеличивает срок службы просеивающих поверхностей.

При эксплуатации многоярусной машины важно следить за состоянием сит на всех ярусах равномерно: износ полотна на любом уровне нарушает границы фракций ниже по каскаду. Быстросъёмные рамки делают такой контроль и замену простой операцией, не требующей длительного простоя.

Регламентное обслуживание сепаратора сводится к стандартным операциям: периодическая проверка натяжения и целостности сит, осмотр зажимных механизмов и пружинной амортизации, контроль герметичности стыков между ярусами. Панель управления с регулировкой вибрации упрощает переналадку при смене продукта — новые параметры задаются без механического вмешательства в привод.

При выборе конфигурации имеет смысл заранее определить: требуемое число фракций и границы разделения, характеристики продукта (хрупкость, насыпная плотность, влажность, абразивность), производительность линии и санитарные требования отрасли. От этого зависят количество ярусов, набор сит, число вибромоторов и материал корпуса. Специалисты Valiand Tech помогают собрать конфигурацию под конкретную задачу — без избыточных ярусов и без дефицита производительности.

Сравнение с одноярусными виброситами

Одноярусное круглое вибросито — универсальный инструмент контрольного просеивания и разделения на две фракции. Но если технологическая задача требует трёх и более фракций, одноярусная схема вынуждает строить каскад из нескольких машин. Сравнение двух подходов:

Критерий	Каскад одноярусных вибросит	Многоярусное вибросито
Число фракций за проход	2 (на одну машину)	3–5
Оборудование для 4 фракций	3 машины + промежуточный транспорт	1 машина
Занимаемая площадь	Высокая	Минимальная
Энергопотребление	Суммарное по всем машинам	Один привод
Промежуточные пересыпания	Нужны между машинами	Отсутствуют
Смешивание фракций	Риск на каждой пересыпании	Минимальный — отдельные выходы
Механическое воздействие на продукт	Многократное	Однократное, бережное
Обслуживание	Несколько машин, несколько точек	Один корпус, быстросъёмные рамки
Гибкость под задачу	Перестройка каскада	Модульное изменение числа ярусов

Практический вывод: для простого контрольного просеивания достаточно одноярусной машины — например, классического круглого вибросита, а для интенсивных линий с абразивными материалами — улучшенного круглого вибросита. Если же продукт нужно сортировать на три и более фракций — многоуровневый сепаратор окупается за счёт экономии площадей, энергии, оборудования и труда, а также за счёт более высокого качества сортировки. Пограничный случай — две фракции с перспективой расширения ассортимента: здесь модульная конструкция позволяет начать с двух ярусов и добавить третий позже, без замены машины.

Отдельно стоит отметить экономический аспект многопродуктовой сортировки. Стоимость сепарации складывается из стоимости оборудования, занимаемой площади, энергопотребления, трудозатрат на обслуживание и потерь продукта при пересыпаниях. По каждой из этих статей одна многоярусная машина выигрывает у каскада из нескольких одноярусных: один привод вместо трёх, одна точка обслуживания вместо трёх, ноль промежуточных пересыпаний. На производствах с постоянной сортировкой на несколько фракций разница в стоимости владения становится ощутимой уже в первые годы эксплуатации.

Рекомендации по подбору. Если продукт хрупкий (чай, зерно, орехи) — приоритетны бережный вибрационный режим и регулировка амплитуды. Если линия пищевая — нержавеющее исполнение с CIP-мойкой. Если фракций больше трёх или планируется расширение сортировки — модульная компоновка с запасом по ярусам. Для тяжёлых и абразивных материалов — двухмоторное исполнение и усиленный корпус из углеродистой стали.

Ключевые выводы

1. Многоярусное вибросито — многоуровневый вибрационный сепаратор, разделяющий сыпучий материал на 3–5 фракций за один проход через каскад дек с ситами разной ячейки.
2. Комплектация включает усиленный корпус из углеродистой или нержавеющей стали, независимые деки с быстросъёмными рамками, мощный привод (один или два вибромотора), пружинную амортизацию, отдельные выходы фракций и панель управления с регулировкой вибрации.
3. Основные преимущества — экономия площадей и электроэнергии, высокая точность сортировки, быстрая замена сит без остановки, бережная обработка продукта и модульная конструкция.
4. Машина применяется в пищевой, химической, полимерной, горнодобывающей и металлургической отраслях, в производстве строительных материалов, удобрений и сельхозпродукции.
5. Для пищевых производств доступны нержавеющее исполнение, лёгкая санитарная очистка и CIP-мойка (по запросу).
6. По сравнению с каскадом одноярусных сит многоуровневый сепаратор выигрывает по площади, энергопотреблению, качеству разделения и стоимости владения — и является оптимальным выбором для многопродуктовой сортировки.
