Metso: мировой лидер в производстве виброконвейеров и вибропитателей с grizzly

В современной горнодобывающей, строительной и перерабатывающей промышленности вибрационное оборудование занимает одно из ключевых мест в технологической цепочке. Питатели, грохоты, конвейеры — без этих машин невозможно представить ни одно карьерное предприятие, дробильно-сортировочный комплекс или металлургическое производство. Именно в этом сегменте компания Metso уже на протяжении десятилетий занимает лидирующие позиции, предлагая инженерные решения, которые работают в самых жёстких условиях эксплуатации.

Сегодня Metso — финская технологическая компания с годовым оборотом свыше 5 млрд евро, присутствием в более чем 50 странах мира и широчайшим портфелем продукции для горнодобычи и переработки минерального сырья. Именно Metso виброконвейеры для горнодобычи и вибропитатели серии VF составляют одно из важнейших направлений продуктовой линейки компании, будучи применимы на самых сложных объектах — от открытых карьеров по добыче медной руды до подземных горных предприятий по переработке железорудного концентрата.

История Metso в области вибрационной техники: от Nordberg и Svedala к современному бренду

Путь Metso в мире тяжёлого горного оборудования начался задолго до появления самого бренда. Компания Nordberg, основанная в США в конце XIX века, стала одним из пионеров производства дробильного и вибрационного оборудования для горной промышленности. Параллельно шведская Svedala развивала собственные компетенции в проектировании грохотов и питателей для скандинавской горнодобывающей отрасли.

В 1999 году финская промышленная группа Metso приобрела Nordberg, а в 2001 году — Svedala, объединив под единым брендом Metso Minerals колоссальный накопленный опыт сразу нескольких инжиниринговых школ. Этот шаг позволил синтезировать американские традиции тяжёлого машиностроения с европейским инженерным подходом к надёжности и ресурсосбережению.

В 2020 году произошло ещё одно знаковое событие: слияние с финской компанией Outotec, специализирующейся на металлургии и обогащении. Образовавшаяся структура Metso Outotec объединила компетенции в области дробления, грохочения, флотации, фильтрации и гидрометаллургии. В 2023 году компания вернулась к лаконичному названию Metso, сохранив при этом весь накопленный технологический потенциал.

Таким образом, современный Metso vibrating feeder — это продукт не только текущих разработок, но и многолетней преемственности инженерных традиций Nordberg и Svedala, проверенных в сотнях горнодобывающих проектов по всему миру.

Основные направления вибрационного оборудования Metso

Продуктовая линейка вибрационного оборудования Metso включает несколько ключевых направлений:

• Вибропитатели (vibrating feeders) — для равномерной подачи горной массы от бункеров к первичным дробилкам
• Вибропитатели с grizzly (grizzly feeders) — для одновременной подачи и предварительного грохочения (scalping) крупного материала
• Виброконвейеры — для транспортировки горной массы по горизонтали и под углом
• Инерционные грохоты — для классификации дроблёного материала по фракциям

Отдельного внимания заслуживает направление Metso heavy duty vibrating feeder — питатели для первичных стадий переработки, работающие под бункерами с материалом крупностью до 1500 мм и испытывающие ударные нагрузки при загрузке кузовами карьерных самосвалов грузоподъёмностью 150–300 тонн.

Ключевые серии: VF Series, AF Series и другие тяжёлые питатели

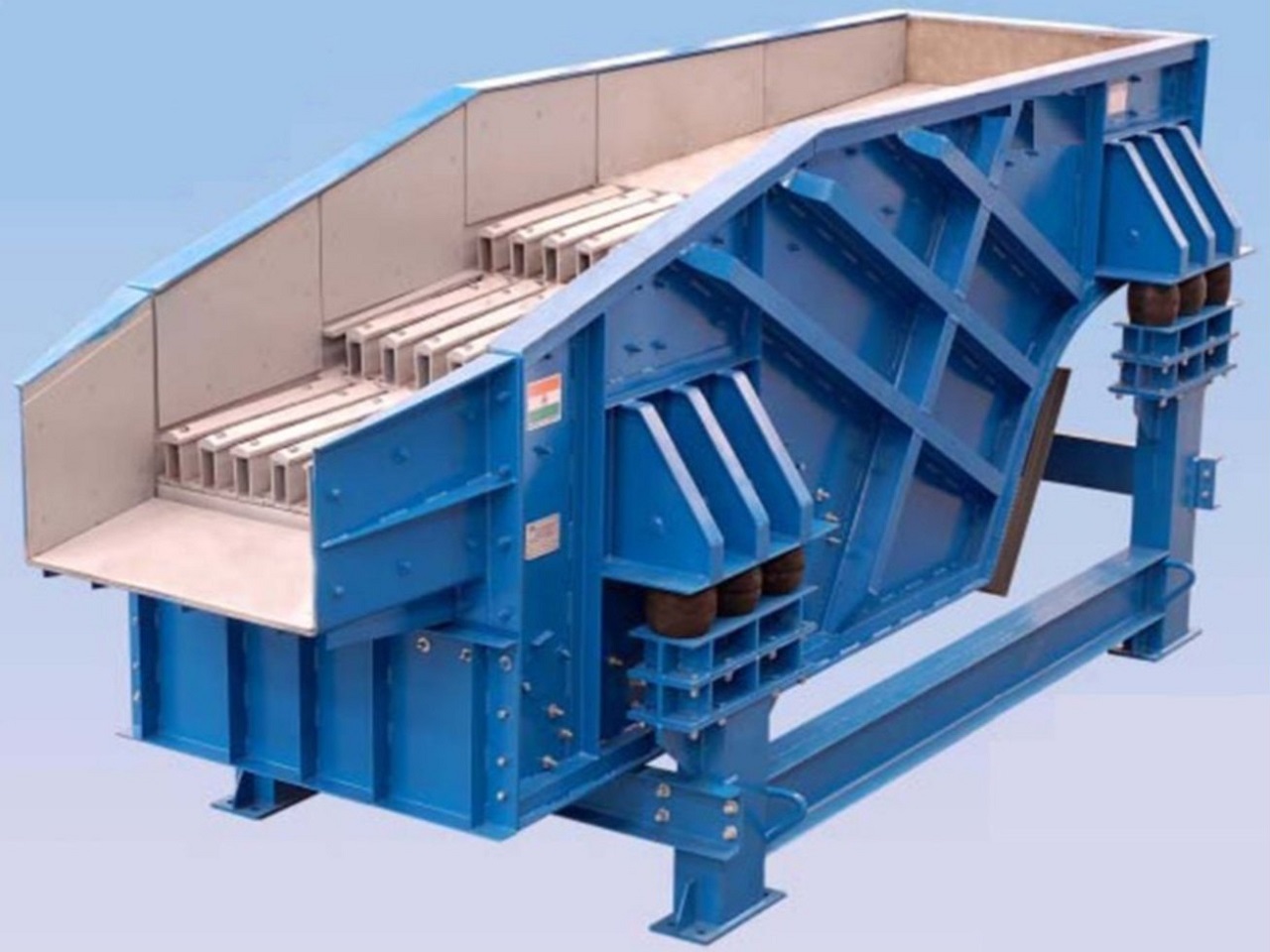

VF Series™ Grizzly Feeders — флагман линейки

VF Series grizzly feeders — наиболее востребованная и технически совершенная серия в портфеле Metso. Metso VF Series разработана специально для работы в первичном цикле дробления в условиях открытых карьеров и крупных горнообогатительных комбинатов.

Питатели этой серии рассчитаны на приём материала с максимальным размером куска до 1500 мм и обеспечивают производительность от 500 до 12 000 т/ч в зависимости от типоразмера. Grizzly vibrating feeder Metso серии VF оснащается секцией колосниковой решётки (grizzly), которая позволяет одновременно с подачей материала отсеивать мелкие фракции, снижая нагрузку на первичную дробилку.

Ключевые характеристики VF Series:

• Жёсткая сварная рама из высокопрочной стали
• Регулируемый угол наклона грохотильной секции
• Шаг прутков grizzly от 100 до 400 мм в зависимости от задачи
• Амплитуда хода до 20 мм (long stroke) для работы с влажным и глинистым материалом
• Максимальный размер куска — 1500 мм
• Диапазон производительности — 500–12 000 т/ч

AF Series — питатели для апрон-секций

Серия AF Series ориентирована на применение в условиях, где требуется сверхнадёжная подача при значительных ударных нагрузках. AF-питатели оснащены стальными апронными секциями вместо классической жёсткой деки, что делает их предпочтительными при работе с особо крупными кусками и взорванной горной массой с острыми гранями.

Тяжёлые вибропитатели для специальных применений

Помимо стандартных серий, Metso производит специализированные версии Metso vibrating grizzly feeder для:

• подземных горных предприятий с ограниченным пространством
• высокотемпературных применений (металлургические шлаки, горячий клинкер)
• переработки строительных и демонтажных отходов с высоким содержанием арматуры и нестандартных включений

Конструктивные особенности и технологии Metso

MV™ Modular Vibrators — сердце системы

Одним из ключевых технологических преимуществ Metso является запатентованная система Metso MV modular vibrators — модульные вибровозбудители, устанавливаемые непосредственно на деке питателя. В отличие от традиционных эксцентриковых приводов с карданными валами, MV™-вибраторы:

• Монтируются и демонтируются как единый блок без разборки рамы
• Обеспечивают строго заданную кинематику колебаний
• Допускают замену в полевых условиях силами сервисного персонала предприятия
• Имеют встроенную систему термоконтроля подшипниковых узлов

Система Metso MV modular vibrators существенно сокращает время планового технического обслуживания и снижает требования к квалификации обслуживающего персонала.

Длинный ход и работа с трудными материалами

Длинный ход (long stroke) — принципиальная характеристика Metso вибропитателя, работающего с влажными, глинистыми или смёрзшимися материалами. При амплитуде колебаний 16–20 мм материал эффективно транспортируется по деке без образования «пробок» и налипания. Это особенно актуально для горнодобычи в климатических зонах с резкими перепадами температур.

Grizzly-секции: инженерное решение для scalping

Колосниковые решётки Metso grizzly feeder выполнены из износостойкой марганцовистой или хромомолибденовой стали и доступны в нескольких конфигурациях:

• Параллельные прутки с постоянным шагом — для стандартного scalping
• Прутки с конусным сечением — самоочищающиеся, снижают залипание мелкой фракции
• Ступенчатые прутки (stepped grizzly) — для работы с плоскими и слоистыми породами

Шаг прутков подбирается исходя из требуемого размера отсева и гранулометрии питания, что позволяет оптимизировать нагрузку на первичную дробилку.

Технические преимущества в условиях горнодобычи и карьеров

Metso виброконвейер и питатели серии VF обладают рядом конструктивных особенностей, определяющих их надёжность в тяжёлых промышленных условиях:

• Ударостойкая рама: многослойная конструкция деки с боковыми ударными накладками из износостойкой стали Hardox
• Высокая жёсткость на кручение: угловые ребра жёсткости препятствуют деформации рамы при несимметричной загрузке
• Антивибрационные опоры: изолируют несущую конструкцию от динамических нагрузок, снижая усталостные напряжения в сварных швах
• Защищённые подшипниковые узлы: лабиринтные уплотнения предотвращают попадание абразивной пыли в узлы качения
• Совместимость с системами автоматического управления: питатели серий VF и AF интегрируются с DCS и SCADA через стандартные интерфейсы Profibus, Modbus, EtherNet/IP

Области применения вибрационного оборудования Metso

Вибропитатель с grizzly Metso применяется в широком спектре отраслей:

• Первичное питание щековых дробилок серий Nordberg C и LT в карьерах по добыче гранита, известняка, базальта
• Первичное питание гирационных и конусных дробилок на ГОКах цветной и чёрной металлургии
• Scalping (предварительное грохочение) — отсев грунта, глины и мелочи до первичного дробления для снижения удельного расхода энергии
• Подземная добыча — специальные низкопрофильные версии для тоннельных и подземных разгрузочных пунктов
• Переработка строительных отходов — рециклинг бетона, кирпичного боя, асфальта с включением арматуры

Сравнение с ведущими мировыми производителями

Ниже представлена объективная техническая сравнительная таблица Metso VF Series Grizzly Feeders и аналогичного оборудования ведущих мировых производителей.

Параметр	Metso VF Series	General Kinematics PARA-MOUNT II	JOEST Grizzly Feeders	Carrier Vibrating Equipment	Schenck Process Heavy-Duty	Weir Trio TF Series
Тип вибрации	Линейная (дебалансные вибраторы MV™)	Двухмассовая резонансная (инерционный привод)	Линейная / круговая (дебалансные вибраторы)	Линейная / эллиптическая	Линейная (дебалансные вибраторы)	Линейная (дебалансные вибраторы)
Макс. размер куска	До 1500 мм	До 1200 мм	До 1200 мм	До 900 мм	До 1000 мм	До 1350 мм
Производительность	500–12 000 т/ч	200–6 000 т/ч	300–8 000 т/ч	100–4 000 т/ч	200–5 000 т/ч	400–10 000 т/ч
Grizzly секция	Сменные прутки: параллельные, конусные, ступенчатые; шаг 100–400 мм	Опциональная, параллельные прутки	Параллельные и ступенчатые, шаг 80–350 мм	Параллельные прутки, шаг до 250 мм	Параллельные прутки, ограниченный выбор	Параллельные и конусные, шаг 100–350 мм
Конструктивные особенности	Модульные вибраторы MV™, длинный ход до 20 мм, усиленная рама Hardox	Двухмассовая система снижает нагрузку на раму, низкое энергопотребление	Высокая жёсткость рамы, JOEST-специфические приводные блоки	Широкий модельный ряд, компактные решения	Высокая точность регулировки амплитуды	Сварная рама из высокопрочной стали, совместимость с оборудованием Weir
Долговечность в абразивных условиях	Очень высокая (Hardox, марганцовистая сталь, защищённые подшипники)	Высокая (защитные футеровки, меньше нагруженных узлов)	Высокая (сменные износостойкие вставки)	Средняя–высокая	Высокая	Высокая
Удобство обслуживания	Высокое (быстрая замена модулей MV™, централизованная смазка)	Высокое (минимум трущихся деталей в двухмассовой схеме)	Среднее–высокое (требуется спецоснастка Joest)	Среднее	Среднее–высокое	Высокое (унификация с серией Weir)
Основные отрасли	Горнодобыча, металлургия, цемент, карьеры, рециклинг	Горнодобыча, металлургия, нерудные материалы	Горнодобыча, цемент, химия, металлургия	Химия, пищевая пром., нерудные материалы	Горнодобыча, металлургия, химия	Горнодобыча, нерудные материалы, карьеры

Опции и кастомизация оборудования Metso

Metso предлагает широкий спектр опций кастомизации для каждого типа оборудования:

Защитные покрытия и футеровки:

• Резиновые и полиуретановые футеровки деки и боковых стенок
• Накладки из износостойкой стали Hardox 500/600
• Керамические плитки для особо абразивных мелкодисперсных материалов

Приводные системы:

• Стандартный электромеханический привод с регулируемым дисбалансом
• Гидравлический привод для взрывоопасных зон
• Частотный регулятор (VFD) для плавной настройки производительности и амплитуды

Системы мониторинга и автоматизации:

• Датчики вибрации и температуры подшипниковых узлов с передачей данных на пульт управления
• Интеграция с Metso Metrics™ — облачной платформой предиктивного обслуживания
• Весоизмерительные системы для непрерывного контроля массового потока

Системы смазки:

• Автоматическая централизованная смазка подшипников вибраторов MV™
• Картриджные и проточные системы для подземных применений

Дополнительные конструктивные опции:

• Укрытия от пыли и кожухи для снижения уровня шума
• Усиленные боковые борта для работы с неровной загрузкой
• Системы орошения для пылеподавления

Metso как эталон надёжности в сегменте тяжёлых вибропитателей и grizzly feeders

Анализ технических характеристик, истории и практики применения убедительно показывает: Metso виброконвейер и питатели серии VF являются одним из мировых эталонов в сегменте тяжёлого вибрационного оборудования для горнодобычи. Это достижение обусловлено не столько маркетинговой стратегией, сколько десятилетиями последовательного инженерного развития — от наработок Nordberg и Svedala до современных технологий MV™ Modular Vibrators и интеграции с цифровыми платформами мониторинга.

Metso heavy duty vibrating feeder сочетает в себе высокую прочность конструктивных элементов, гибкость настройки под конкретные технологические задачи и удобство эксплуатации в самых труднодоступных и агрессивных условиях. Модульность, широкий выбор футеровок и opций кастомизации позволяют проектировщикам горнообогатительных предприятий адаптировать оборудование к любому типу питания — от сухого гранита до влажной железной руды с высоким содержанием глины.

В условиях, когда простой первичного дробильного оборудования обходится предприятию в значительные операционные потери, надёжность и ремонтопригодность Metso vibrating grizzly feeder становятся критически важными характеристиками. Именно сочетание доказанной долговечности, передовых технологий вибровозбуждения и глобальной сервисной сети делает Metso VF Series и другие серии питателей ориентиром для горнодобывающих компаний при выборе оборудования для ответственных технологических узлов.
