Что такое шлюзовые затворы и для чего они нужны

Промышленное оборудование окружает нас повсюду, но мало кто задумывается о тех механизмах, которые обеспечивают бесперебойную работу предприятий. Шлюзовые затворы — это именно такие «невидимые помощники», без которых современное производство просто немыслимо. Честно говоря, эти устройства можно встретить практически на любом заводе, где имеют дело с сыпучими материалами.

Представьте себе ситуацию: вам нужно переместить тонны зерна из силоса в транспортный контейнер, при этом сохранив герметичность системы и точно дозировав количество материала. Обычная задвижка здесь не поможет — нужно специальное устройство, которое работает как часы. А теперь усложним задачу: делать это нужно непрерывно, 24 часа в сутки, при различных температурах и в условиях повышенной запылённости.

Именно здесь на сцену выходят шлюзовые затворы — надёжные, проверенные временем механизмы, которые справляются с самыми сложными производственными задачами.

Что представляют собой шлюзовые затворы

Шлюзовый затвор — это механическое устройство, предназначенное для дозированной подачи сыпучих материалов при сохранении герметичности транспортной системы. По сути, это своеобразный «переходник» между зонами с разным давлением. Знаете, принцип его работы чем-то напоминает работу шлюзов на каналах, отсюда и название.

История развития этого оборудования насчитывает несколько десятилетий. Первые модели были довольно примитивными, но с развитием промышленности требования к точности, надёжности и производительности постоянно росли. Современные шлюзовые затворы — это результат многолетнего инженерного опыта и технологических инноваций.

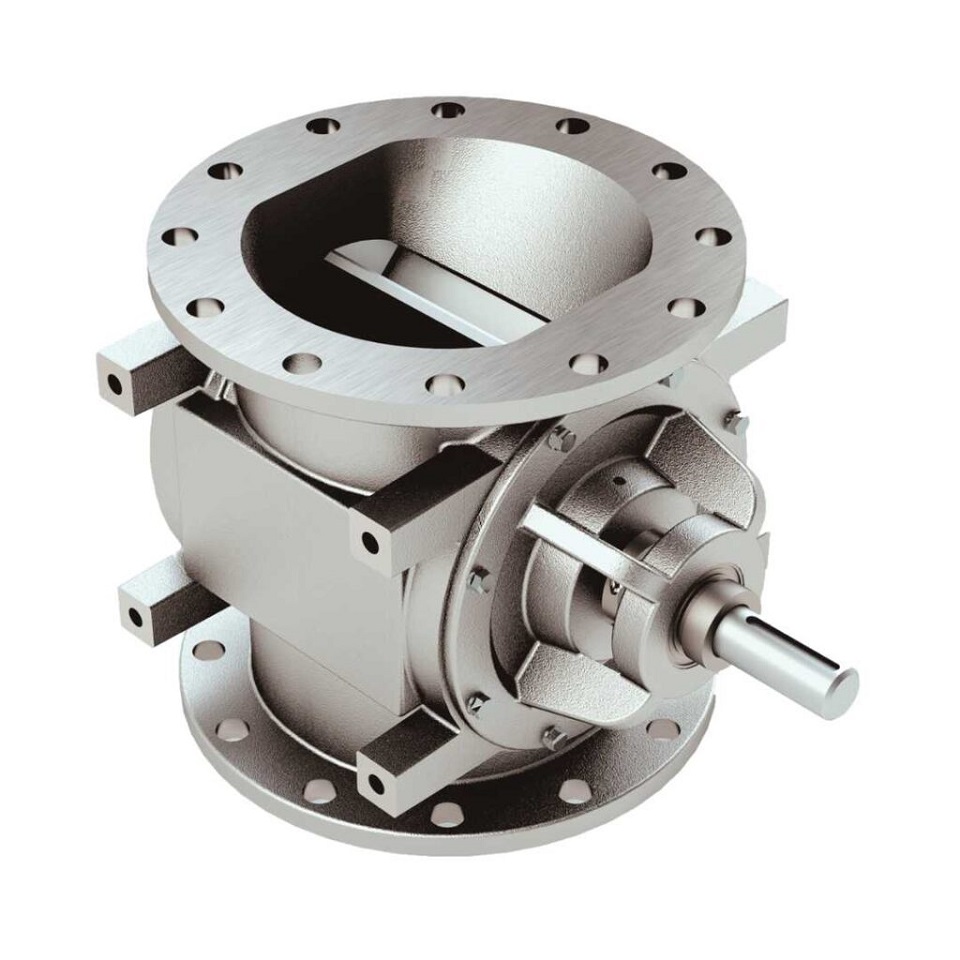

Конструкция шлюзового затвора включает несколько ключевых элементов, каждый из которых играет свою важную роль:

1. Цилиндрический корпус
   Изготавливается из стали или нержавеющей стали, обеспечивает прочность всей конструкции и герметичность системы
2. Ротор с карманами
   Вращающийся элемент с лопастями или карманами для захвата и перемещения материала, сердце всего механизма
3. Привод
   Мотор-редуктор, обеспечивающий вращение ротора с необходимой скоростью и крутящим моментом
4. Система подшипников
   Износостойкие подшипники для длительной эксплуатации оборудования в тяжёлых условиях
5. Уплотнительные элементы
   Обеспечивают герметичность между подвижными и неподвижными частями затвора
6. Система смазки
   Автоматическая или полуавтоматическая подача смазки к критически важным узлам

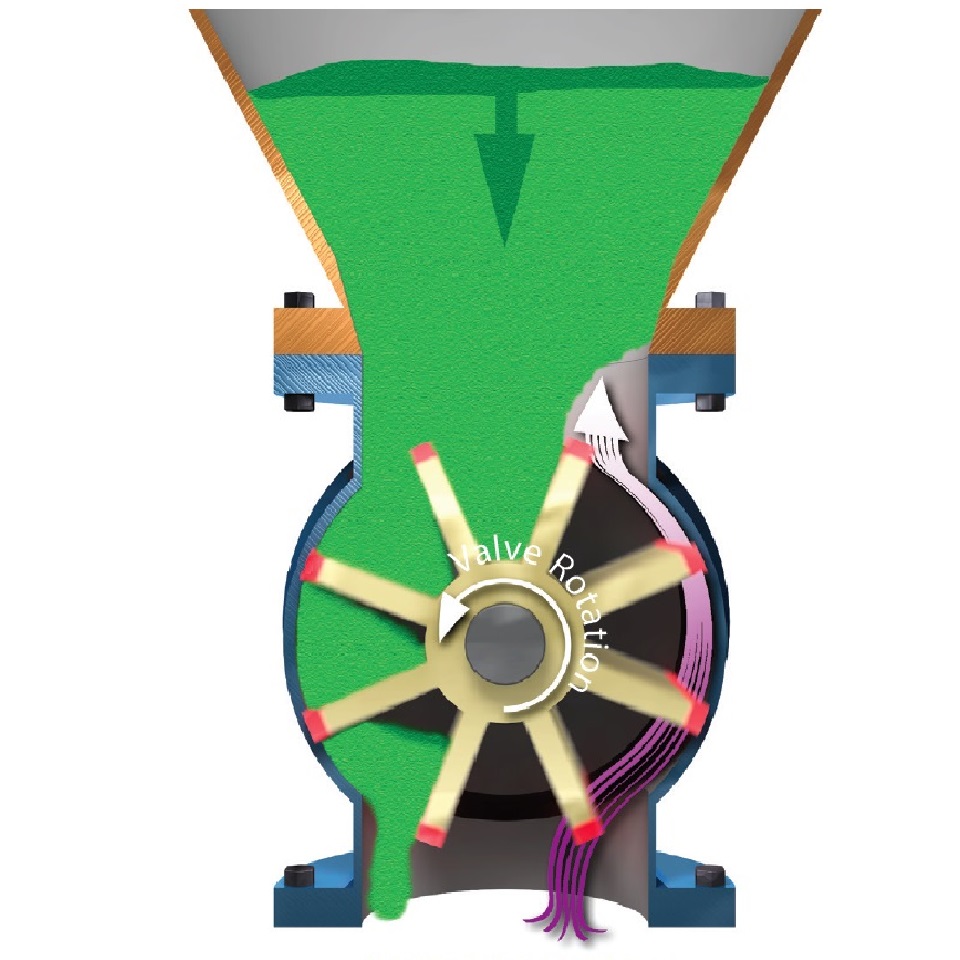

Принцип работы шлюзового затвора довольно прост, но эффективен. Материал поступает в верхний патрубок и попадает в карманы вращающегося ротора. При вращении эти карманы переносят определённую порцию материала в нижнюю часть затвора, откуда он выгружается через выходной патрубок. Весь цикл происходит в замкнутом объёме, что исключает контакт транспортируемого материала с окружающей средой.

Важная особенность конструкции — минимальные зазоры между ротором и корпусом. Они должны быть достаточными для свободного вращения, но при этом обеспечивать герметичность. Этот баланс — результат точных расчётов и высокого качества изготовления.

Назначение и сферы применения

Основное назначение шлюзовых затворов — обеспечить контролируемую транспортировку сыпучих материалов в технологических процессах. Они широко используются в различных отраслях промышленности, и список этот постоянно расширяется по мере развития новых технологий.

В каждой отрасли к оборудованию предъявляются свои специфические требования. Например, в пищевой промышленности критически важна санитарная чистота поверхностей, контактирующих с продуктом. В химической отрасли на первый план выходит стойкость к агрессивным средам. В энергетике важна способность работать с материалами при высоких температурах.

В каждой из этих сфер шлюзовые затворы решают специфические задачи, но общая цель остается неизменной — обеспечить надёжную и точную подачу материалов. При этом важно понимать, что универсального решения не существует. Затвор, идеально работающий с мукой, может оказаться совершенно непригодным для транспортировки абразивного песка.

Особенно широко шлюзовые затворы применяются в системах пневматического транспорта. Здесь они выполняют функцию шлюзования между зонами атмосферного и избыточного давления, обеспечивая подачу материала в поток транспортирующего воздуха без потерь давления.

Особенности конструкции и технические характеристики

Современные шлюзовые затворы отличаются высокой производительностью и надёжностью. Их производительность может достигать нескольких сотен тонн в час, в зависимости от размеров оборудования и свойств транспортируемого материала. Но высокая производительность — не единственное достоинство современных моделей.

Инженеры постоянно работают над совершенствованием конструкции. Новые материалы, современные технологии обработки, компьютерное моделирование — всё это позволяет создавать всё более эффективные и долговечные устройства. Каждый элемент затвора проектируется с учётом конкретных условий эксплуатации.

Важно понимать, что выбор конкретной модели зависит от множества факторов: типа материала, требуемой производительности, условий эксплуатации и особенностей технологического процесса. Опытный инженер всегда учитывает не только текущие потребности, но и возможные изменения в технологии.

Технические характеристики современных шлюзовых затворов впечатляют. Диапазон рабочих температур может составлять от -40°C до +400°C и выше для специальных исполнений. Рабочее давление — до нескольких атмосфер. Точность дозирования — до ±2% от заданного значения.

Материалы изготовления и их влияние на работу

Корпуса шлюзовых затворов изготавливают из различных материалов в зависимости от условий эксплуатации. Обычная углеродистая сталь подходит для большинства применений, но в агрессивных средах используется нержавеющая сталь марок 304, 316L или более стойкие сплавы. Для особо тяжёлых условий возможно применение чугуна с износостойким покрытием или даже керамических вставок.

Ротор — сердце всего механизма — также требует особого внимания при выборе материала. Лопасти или карманы должны выдерживать постоянное трение и воздействие транспортируемого материала. Поэтому их часто изготавливают из износостойких сплавов, наплавляют твёрдыми материалами или покрывают специальными защитными составами.

Современные технологии позволяют создавать композитные материалы с уникальными свойствами. Например, керамико-металлические композиты сочетают высокую износостойкость керамики с прочностью металла. Полимерные покрытия обеспечивают химическую стойкость и снижают налипание материала.

При работе с пищевыми продуктами используются специальные пищевые стали и покрытия, разрешённые к контакту с продуктами питания. Все поверхности должны быть гладкими, без пор и трещин, где могут скапливаться остатки продукта.

Типы и модификации шлюзовых затворов

Существует несколько основных типов шлюзовых затворов, каждый из которых имеет свои преимущества и оптимальную область применения. Выбор конкретного типа зависит от характеристик транспортируемого материала и требований технологического процесса.

Роторные затворы

Самый распространённый тип, где материал перемещается с помощью вращающегося ротора с лопастями или карманами. Они отличаются простотой конструкции и высокой надёжностью. Роторный шлюзовый затвор может работать в широком диапазоне температур и давлений.

Количество лопастей в роторе обычно варьируется от 6 до 12. Больше лопастей означает более равномерную подачу материала, но и большую сложность конструкции. Форма лопастей также может различаться — от простых прямых до сложных профилированных, обеспечивающих оптимальный захват и выгрузку материала.

Особая разновидность роторных затворов — затворы с регулируемыми карманами. В таких конструкциях объём каждого кармана можно изменять, что позволяет точно настраивать производительность без изменения скорости вращения.

Барабанные затворы

В таких устройствах используется вращающийся барабан с отверстиями или карманами. Они особенно эффективны при работе с крупнофракционными материалами и обеспечивают плавную подачу без резких колебаний потока. Барабанные затворы хороши тем, что практически не дробят транспортируемый материал.

Конструкция барабанного затвора позволяет легко менять производительность простой заменой барабана с другим количеством или размером отверстий. Это особенно удобно на предприятиях, где требуется часто менять номенклатуру обрабатываемых материалов.

Специализированные модели

Для особых условий эксплуатации производители предлагают специализированные модели: взрывозащищённые для работы в опасных зонах, высокотемпературные для горячих материалов, пищевые с повышенными требованиями к гигиене, антикоррозионные для агрессивных сред.

Взрывозащищённые затворы имеют специальную конструкцию, исключающую образование искр при работе. Все электрические компоненты выполнены во взрывобезопасном исполнении. Такие затворы обязательны при работе с горючей пылью — мукой, крахмалом, угольной пылью.

Высокотемпературные модели оснащаются системами охлаждения подшипников, специальными уплотнениями, устойчивыми к нагреву, компенсаторами тепловых расширений. Они могут работать с материалами температурой до 800°C и выше.

Преимущества использования шлюзовых затворов

Почему именно шлюзовые затворы стали стандартом в промышленности? Ответ кроется в их уникальных преимуществах, которые проявляются особенно ярко при сравнении с альтернативными решениями.

Точность дозирования — один из главных плюсов. Регулируя скорость вращения ротора, можно добиться высокой точности подачи материала. Это критично в химической промышленности, где малейшее отклонение от рецептуры может испортить всю партию продукции. Современные системы управления позволяют поддерживать точность дозирования в пределах ±1-2%.

Герметичность системы позволяет поддерживать необходимые параметры давления и исключить попадание посторонних веществ. В пневматических транспортных системах это особенно важно — любая разгерметизация приводит к снижению эффективности и загрязнению окружающей среды. Качественный шлюзовый затвор может поддерживать перепад давления до 1 бар и выше.

Непрерывность процесса — ещё одно весомое преимущество. В отличие от периодически работающих дозаторов, шлюзовой затвор может обеспечивать постоянную подачу материала, что повышает производительность всей линии. Это особенно важно в современных автоматизированных производствах, где простой одного узла останавливает всю технологическую цепочку.

Современные модели также отличаются минимальными энергозатратами. Мощность привода обычно не превышает нескольких киловатт даже для крупных установок, что делает их экономически выгодными в эксплуатации. При этом КПД современных мотор-редукторов достигает 90-95%.

Универсальность применения — шлюзовые затворы могут работать с широчайшим спектром материалов: от тонкодисперсных порошков до крупнокусковых продуктов. Одно и то же оборудование можно использовать для разных материалов, просто настроив скорость вращения и другие параметры.

Надёжность и долговечность в реальных условиях

Срок службы качественного шлюзового затвора может достигать 15-20 лет при правильной эксплуатации. Это достигается за счёт использования прочных материалов и продуманной конструкции. Основные узлы — подшипники и уплотнения — требуют периодического обслуживания, но замена их не представляет сложности даже для рядового слесаря.

Большинство современных затворов имеют модульную конструкцию, что упрощает ремонт и обслуживание. При необходимости можно заменить отдельные компоненты — ротор, подшипниковые узлы, привод — не демонтируя всё оборудование. Это значительно сокращает время простоя и затраты на ремонт.

Статистика показывает, что современные шлюзовые затворы имеют коэффициент готовности выше 98%. Это означает, что в течение года оборудование может простаивать не более 7-8 дней, и то в основном из-за планового обслуживания.

Важное преимущество — возможность работы в автоматическом режиме без постоянного присутствия оператора. Современные системы диагностики могут заранее предупредить о необходимости обслуживания, что позволяет планировать ремонтные работы без аварийных остановов.

Выбор и применение в различных системах

Выбор подходящего шлюзового затвора — задача, требующая комплексного подхода и глубокого понимания особенностей технологического процесса. Нужно учесть множество параметров: свойства транспортируемого материала, требуемую производительность, условия установки и эксплуатации, особенности интеграции в существующую систему.

При работе с абразивными материалами, например, кварцевым песком или металлической стружкой, необходимы затворы с усиленными роторами и износостойким покрытием внутренних поверхностей. Скорость вращения в таких случаях обычно снижается для уменьшения износа, а производительность компенсируется увеличением размеров оборудования.

Для пищевых продуктов важны санитарные требования — гладкие внутренние поверхности, отсутствие застойных зон, возможность полной мойки и дезинфекции. Все материалы должны быть разрешены для контакта с пищевыми продуктами, а конструкция должна исключать загрязнение продукта смазочными материалами.

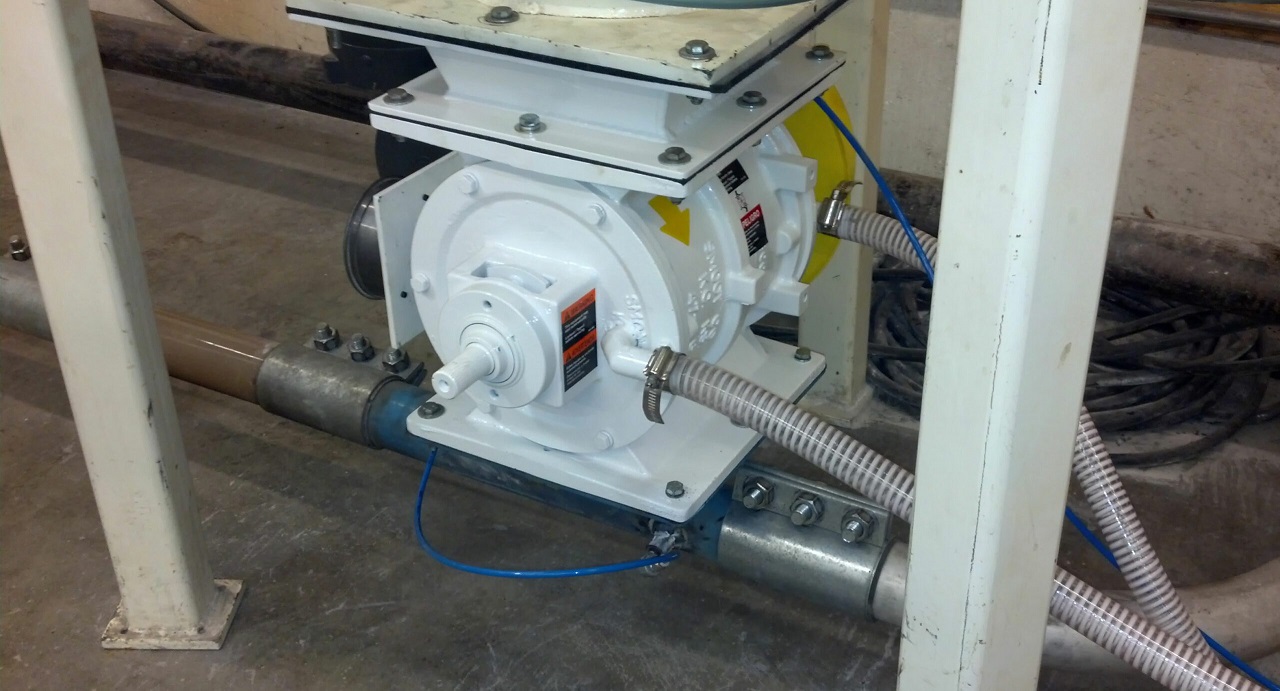

В системах пневмотранспорта шлюзовые затворы часто устанавливаются под циклонами и фильтрами для выгрузки уловленного материала. В таких случаях особенно важна герметичность — любая утечка воздуха снижает эффективность всей системы. Современные затворы могут работать при перепадах давления до 2-3 бар.

Интеграция в технологические линии и системы управления

Современные шлюзовые затворы легко интегрируются в автоматизированные системы управления. Частотные преобразователи позволяют плавно регулировать скорость подачи материала в широком диапазоне — от 10% до 120% от номинальной производительности. Датчики контроля обеспечивают обратную связь с системой управления.

В сложных технологических процессах один затвор может работать в связке с несколькими другими устройствами — весовыми дозаторами, смесителями, транспортёрами, системами аспирации. Синхронизация их работы обеспечивает стабильность всего процесса и высокое качество конечного продукта.

Современные системы управления могут автоматически корректировать производительность затвора в зависимости от изменения свойств материала — влажности, плотности, гранулометрического состава. Это обеспечивает стабильность технологического процесса даже при колебаниях характеристик сырья.

Диагностические системы постоянно контролируют состояние оборудования — температуру подшипников, уровень вибрации, потребляемую мощность, герметичность. При отклонении параметров от нормы система может автоматически скорректировать режим работы или выдать предупреждение оператору.

Расчёт производительности и выбор оборудования

Производительность шлюзового затвора зависит от множества факторов: размеров карманов ротора, скорости вращения, плотности материала, коэффициента заполнения. Точный расчёт требует учёта всех этих параметров и может быть выполнен только специалистами.

Однако существуют упрощённые методики предварительного расчёта, позволяющие оценить требуемые размеры оборудования. Основная формула: Q = V × n × ρ × k, где Q — производительность, V — объём одного кармана, n — частота вращения, ρ — плотность материала, k — коэффициент заполнения.

Коэффициент заполнения зависит от свойств материала и может колебаться от 0,3 для лёгких порошков до 0,8 для тяжёлых сыпучих материалов. Опытные инженеры знают эти коэффициенты для различных материалов и могут быстро выполнить предварительные расчёты.

Вопросы и ответы

Какова типичная производительность шлюзового затвора и от чего она зависит?

Производительность зависит от размеров затвора и свойств материала. Стандартные модели обеспечивают от 5 до 500 тонн в час. Для особых задач возможно изготовление затворов с производительностью до 1000 тонн в час. Основные факторы: объём карманов ротора, скорость вращения, насыпная плотность материала и коэффициент заполнения карманов.

Можно ли использовать шлюзовой затвор для жидкостей или газов?

Шлюзовые затворы предназначены исключительно для сыпучих материалов. Для жидкостей используются другие типы запорной арматуры — шаровые краны, задвижки, дисковые затворы. Для газов применяются специальные газовые затворы или регулирующие клапаны. Попытка использования шлюзового затвора для жидкостей приведёт к его поломке и нарушению герметичности системы.

Как часто требуется техническое обслуживание и что оно включает?

При нормальных условиях эксплуатации плановое обслуживание проводится раз в 6-12 месяцев. Оно включает проверку состояния подшипников, смазку узлов трения, контроль зазоров между ротором и корпусом, проверку герметичности уплотнений и при необходимости замену изношенных деталей. При работе с абразивными материалами интервалы могут сокращаться до 3-6 месяцев.

Какие материалы нельзя транспортировать через шлюзовой затвор?

Ограничения касаются слипающихся, налипающих материалов, а также веществ, образующих корку или комки при хранении. Не рекомендуется использовать затворы для материалов с очень высокой (более 200°C без специального исполнения) или очень низкой температурой, а также для взрывоопасных смесей без соответствующего взрывозащищённого исполнения.

Можно ли модернизировать существующий шлюзовой затвор?

Да, многие элементы можно модернизировать: установить более мощный или энергоэффективный привод, заменить ротор на более износостойкий, добавить систему автоматического управления или диагностики. Однако серьёзные изменения конструкции корпуса обычно экономически нецелесообразны — проще установить новый затвор.

Как шлюзовые затворы влияют на качество транспортируемого материала?

При правильном выборе типа затвора и режима работы влияние на материал минимально. Роторные затворы с острыми лопастями могут дробить хрупкие материалы, поэтому для таких случаев используют затворы с плавными формами карманов. Скорость вращения также влияет на степень механического воздействия на материал.

Особенности монтажа и эксплуатации

Правильный монтаж шлюзового затвора — залог его долговечной и надёжной работы. Устройство должно быть установлено строго вертикально, с учётом направления вращения ротора. Обычно затворы монтируются между двумя фланцами трубопровода или непосредственно под выгрузными отверстиями бункеров. Малейшее отклонение от вертикали может привести к неравномерному износу и снижению срока службы.

Особое внимание следует уделить соосности установки. Даже небольшие отклонения могут привести к повышенному износу подшипников и снижению срока службы оборудования. При монтаже необходимо обеспечить доступ для обслуживания — замены масла в редукторе, проверки состояния уплотнений, очистки внутренних поверхностей.

Фундамент под затвор должен быть достаточно жёстким, чтобы исключить вибрации и смещения во время работы. Для крупных затворов может потребоваться специальный железобетонный фундамент с анкерными болтами. Лёгкие модели можно устанавливать на металлические опорные конструкции.

Пусконаладочные работы включают проверку направления вращения, регулировку зазоров между ротором и корпусом, настройку системы смазки, проверку работы системы управления. Первые часы работы требуют особого внимания — нужно контролировать температуру подшипников, уровень вибрации, герметичность соединений, равномерность подачи материала.

Важный этап — приработка оборудования. В течение первых 100-200 часов работы происходит взаимная подгонка трущихся поверхностей, стабилизация зазоров, выявление возможных дефектов монтажа. В этот период рекомендуется более частый контроль основных параметров и при необходимости корректировка настроек.

Техническое обслуживание и диагностика

Регулярное обслуживание — ключ к долговечности любого механизма. Для шлюзовых затворов это особенно актуально, учитывая специфику их работы с абразивными материалами и в запылённой среде.

Ежедневный осмотр включает проверку внешнего состояния оборудования, контроль температуры подшипников (она не должна превышать 70-80°C), отсутствие посторонних шумов и вибраций, проверку герметичности уплотнений. Современные системы диагностики могут выполнять такой контроль автоматически.

Еженедельно следует проверять уровень масла в редукторе, состояние приводного ремня или муфты, затяжку болтовых соединений. Особое внимание — системе смазки: все точки смазки должны получать необходимое количество смазочного материала.

Месячное обслуживание более детальное: проверка зазоров между ротором и корпусом (они не должны превышать 0,5-1 мм), состояния уплотнений, крепежных соединений, работы системы управления. При работе с особо абразивными материалами может потребоваться более частая проверка состояния лопастей ротора.

Годовое обслуживание включает полную разборку затвора, дефектовку всех деталей, замену изношенных элементов, проверку геометрии ротора и корпуса. Это хорошая возможность провести модернизацию — установить более износостойкие лопасти, улучшенные уплотнения, современную систему привода или диагностики.

Современные методы диагностики позволяют контролировать состояние оборудования без его остановки. Вибродиагностика выявляет износ подшипников, разбалансировку ротора, ослабление крепежа. Тепловизионный контроль показывает перегрев узлов, неравномерность нагрева. Анализ потребляемой мощности может указать на изменение условий работы или износ оборудования.

Инновации и перспективы развития

Технологии не стоят на месте, и шлюзовые затворы тому подтверждение. Современные модели оснащаются интеллектуальными системами диагностики, которые в режиме реального времени контролируют состояние оборудования и предупреждают о необходимости обслуживания. Эти системы могут анализировать десятки параметров одновременно и строить прогнозы остаточного ресурса.

Новые материалы позволяют создавать более износостойкие и лёгкие конструкции. Керамические покрытия увеличивают срок службы в несколько раз. Композитные материалы сочетают лёгкость полимеров с прочностью металлов. Специальные сплавы с памятью формы могут самовосстанавливаться после деформации.

Нанотехнологии открывают новые возможности в создании покрытий с уникальными свойствами — сверхгладкие поверхности исключают налипание материала, антибактериальные покрытия важны в пищевой промышленности, самосмазывающиеся поверхности снижают износ.

Автоматизация также не обошла стороной это оборудование. Системы автоматического регулирования производительности могут подстраиваться под изменяющиеся условия без вмешательства оператора. Дистанционный мониторинг позволяет контролировать работу оборудования из любой точки мира. Предиктивная аналитика предсказывает возможные отказы задолго до их возникновения.

Интеграция с системами интернета вещей (IoT) делает затворы частью глобальной информационной сети предприятия. Данные о работе оборудования поступают в единую базу, где анализируются совместно с информацией от других устройств. Это позволяет оптимизировать работу всего производства.

Экологические требования стимулируют развитие более герметичных конструкций, исключающих пылевыделение в окружающую среду. Энергоэффективность также становится важным критерием при выборе оборудования. Современные приводы с частотным регулированием позволяют экономить до 30-50% электроэнергии по сравнению с традиционными решениями.

Цифровые двойники — виртуальные модели реального оборудования — позволяют моделировать различные режимы работы, оптимизировать настройки, планировать обслуживание. Машинное обучение анализирует накопленные данные и выдаёт рекомендации по улучшению работы.

Тенденции в проектировании и производстве

Современное проектирование шлюзовых затворов невозможно представить без компьютерного моделирования. Программы расчёта течения сыпучих материалов позволяют оптимизировать форму карманов ротора, минимизировать застойные зоны, обеспечить равномерную выгрузку. Конечно-элементное моделирование помогает выявить зоны концентрации напряжений и усилить конструкцию в критических местах.

3D-печать находит применение в изготовлении прототипов, малосерийных деталей сложной формы, запасных частей для снятых с производства моделей. Аддитивные технологии позволяют создавать детали с внутренними полостями сложной формы, недоступными традиционным методам обработки.

Модульная конструкция становится стандартом в современном оборудовании. Унификация узлов позволяет быстро собирать затворы под конкретные требования заказчика, упрощает обслуживание и ремонт, снижает стоимость запасных частей.

Экономические аспекты применения

При выборе оборудования важно учитывать не только первоначальную стоимость, но и эксплуатационные расходы на весь период службы. Качественный шлюзовой затвор может стоить дороже аналогов, но окупиться за счёт надёжности, долговечности и экономичности.

Основные составляющие стоимости владения: первоначальная стоимость оборудования, затраты на монтаж и пусконаладку, расходы на обслуживание и ремонт, стоимость запасных частей, потери от простоев при авариях, энергозатраты на привод.

Современные энергоэффективные приводы могут обеспечить экономию электроэнергии в тысячи киловатт-часов за год. При высоких тарифах на электричество это даёт заметную экономию. Частотное регулирование позволяет точно подстраивать производительность под текущие потребности, избегая работы вхолостую.

Надёжность оборудования напрямую влияет на экономику производства. Внеплановый простой может обойтись в десятки раз дороже, чем стоимость профилактического обслуживания. Поэтому экономить на качестве оборудования и регулярном обслуживании нецелесообразно.

Что ждёт шлюзовые затворы в будущем? Скорее всего, дальнейшую интеграцию с системами интернета вещей, искусственный интеллект для оптимизации работы, ещё более совершенные материалы и конструкции, полную автоматизацию процессов обслуживания.

Возможно, появятся самодиагностирующиеся затворы, способные самостоятельно корректировать свою работу и заказывать запасные части при необходимости. Беспилотные системы технического обслуживания смогут выполнять рутинные операции без вмешательства человека.

Шлюзовые затворы — это пример того, как простая на первый взгляд идея может стать основой для сложного и эффективного оборудования. Они незаметно, но надёжно выполняют свою работу в тысячах производственных процессов по всему миру, обеспечивая нас товарами повседневного спроса — от хлеба до строительных материалов.

Эволюция этого оборудования продолжается. То, что ещё недавно казалось фантастикой — интеллектуальная диагностика, предиктивное обслуживание, беспроводной мониторинг — сегодня становится обыденностью. Будущее обещает ещё более удивительные технологии.

Понимание принципов работы и особенностей применения этого оборудования поможет инженерам и технологам сделать правильный выбор для своих проектов, а производителям — создавать всё более совершенные решения для современной промышленности. В конечном счёте, от качества работы таких «невидимых помощников» зависит эффективность всего производственного процесса.

Современный мир немыслим без надёжного промышленного оборудования, и шлюзовые затворы займут в нём своё достойное место ещё многие годы. Их простота, надёжность и эффективность проверены временем и подтверждены практикой миллионов часов безотказной работы на предприятиях всего мира.
