Шлюзовый питатель ZXQ — это высоконапорное продувочное решение для подачи порошков и сыпучих материалов в пневмотранспортные системы с давлением до 3,5 бар. Конструкция питателя разработана для обеспечения максимальной производительности: высоконапорный ротор типа Q с 14 карманами минимизирует утечки газа, а патентованный приподнятый продувочный канал обеспечивает оптимальную очистку карманов даже при низком перепаде давления.
Основные характеристики:
- Модели: ZXQ 300, ZXQ 350, ZXQ 400, ZXQ 500, ZXQ 600, ZXQ 700, ZXQ 800
- Назначение: Высоконапорный продувочный питатель для подачи сыпучих материалов в пневмотранспортные системы
- Особенность: Максимальная производительность благодаря низким утечкам газа
- Рабочее давление: До 3,5 бар (51 psi)
- Конструкция: Двухстенный литой корпус
Технические параметры:
- Макс. давление системы / перепад давления: 3,5 бар (51 psi) / 10 бар (145 psi)
- Взрывозащита (опция): ATEX, для зон с взрывоопасной пылью (ST2)

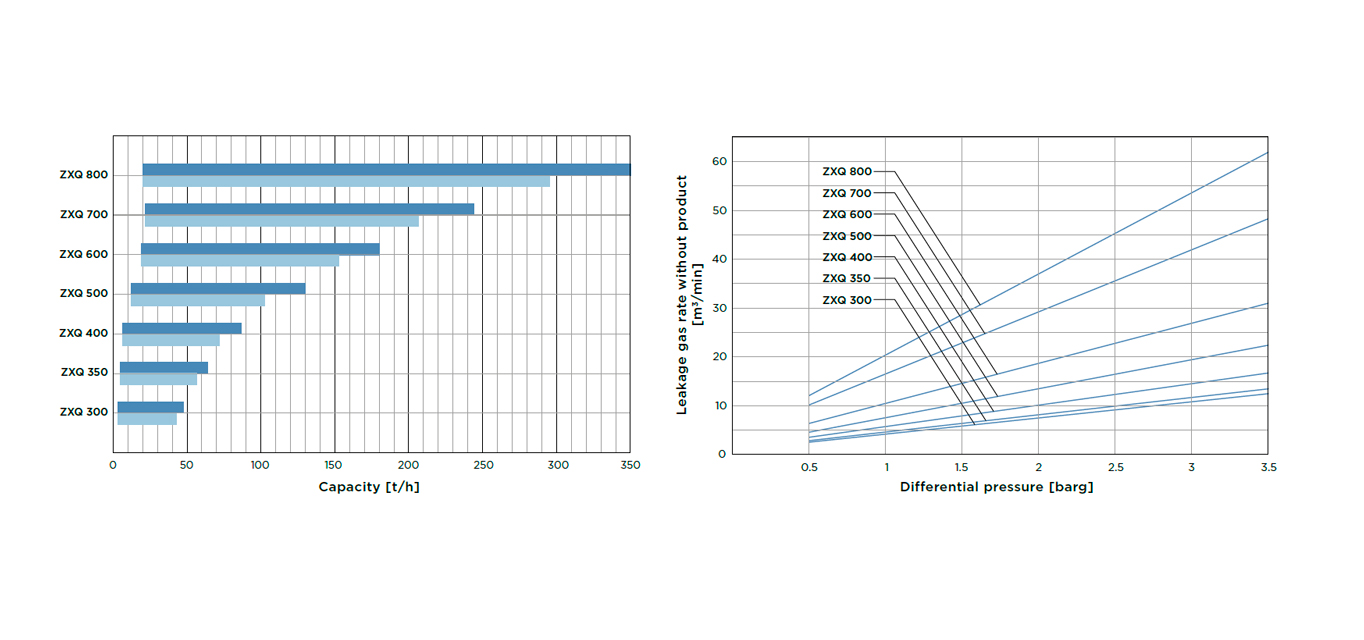

- Производительность: Высокая пропускная способность благодаря низким утечкам газа
- Оптимальная очистка карманов при низком перепаде давления

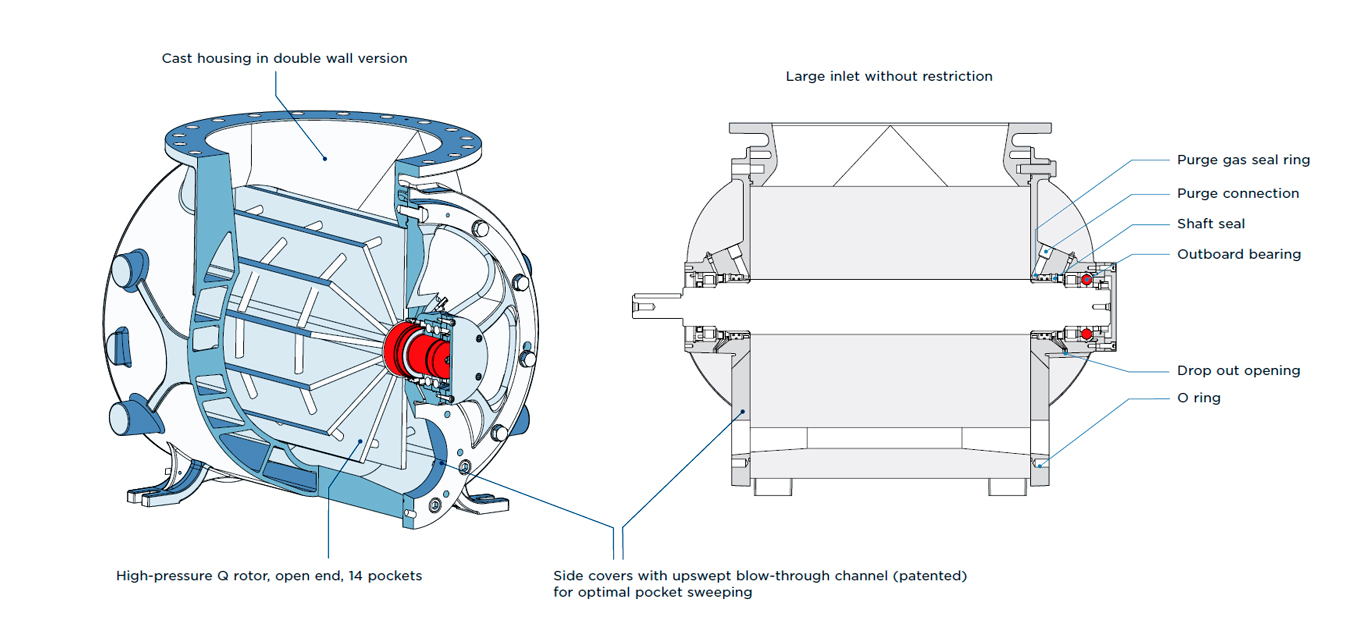

Конструктивные особенности:
- Двухстенный литой корпус для повышенной прочности и изоляции
- Высоконапорный ротор типа Q, открытый, с 14 карманами
- Большое входное отверстие без ограничений сечения
- Боковая крышка с приподнятым продувочным каналом (патентованная) для оптимальной очистки карманов
- Кольцо уплотнения продувочного газа
- Внешние подшипники, изолированные от продукта
- Отверстие для выпадения остатков
- Присоединение для продувки
- Кольцевое уплотнение (O-ring)

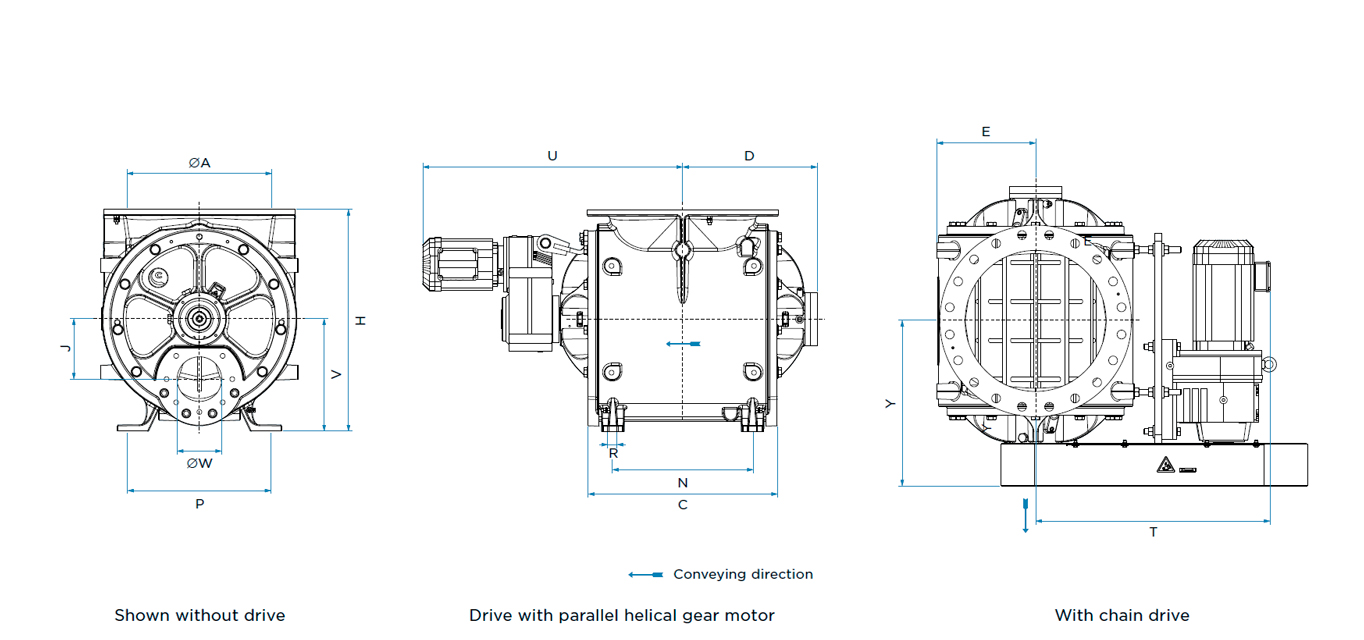

Габариты и присоединения:
| Модель | Вход (DIN) | Вход (ASME) | ØA (мм) | ØW (мм) | Вес*** (кг) |
|---|---|---|---|---|---|
| ZXQ 300 | DN 300 | 12″ | 318 | 100 | ~335 |
| ZXQ 350 | DN 350 | 14″ | 360 | 125 | ~560 |
| ZXQ 400 | DN 400 | 16″ | 410 | 150 | ~675 |
| ZXQ 500 | DN 500 | 20″ | 515 | 175 | ~1035 |
| ZXQ 600 | DN 600 | 24″ | 610 | 200 | ~1780 |
| ZXQ 700 | DN 700 | 28″ | 710 | 250 | ~3030 |
| ZXQ 800 | DN 800 | 32″ | 815 | 265 | - |
*Присоединения по DIN PN 10 или ASME.
**Габариты могут меняться в зависимости от привода.
***Приблизительный вес с приводом.
Опции и аксессуары:
- Скошенные лопасти ротора
- Подогреваемый корпус
- Износостойкое покрытие DUROPROTECT™
- Привод: мотор-редуктор с параллельными косозубыми шестернями или цепной привод
Области применения:
- Высоконапорные пневмотранспортные системы для порошков и сыпучих материалов
- Химическая, цементная, металлургическая промышленность
- Производство строительных материалов, минеральных порошков, золы
- Системы дозирования и разгрузки с высокими требованиями к давлению и чистоте
Год выпуска линейки: 2022
Категория: Компоненты для высоконапорного пневмотранспорта
Ключевые преимущества:
- Максимальная производительность благодаря низким утечкам газа
- Высоконапорный ротор с 14 карманами для работы до 3,5 бар
- Патентованный приподнятый продувочный канал для оптимальной очистки карманов
- Двухстенный корпус для повышенной прочности и изоляции
- Большое входное отверстие без ограничений для высокой пропускной способности
- Внешние подшипники, изолированные от продукта, для увеличения срока службы
- Взрывозащищённое исполнение (опционально) для безопасной работы во взрывоопасных зонах
- Износостойкое покрытие DUROPROTECT™ для работы с абразивными материалами
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ ИЗДЕЛИЯ
Двухстенный литой корпус повышает прочность и обеспечивает дополнительную изоляцию, что делает ZXQ идеальным для работы в условиях высоких нагрузок и перепадов температур. Большое входное отверстие без ограничений сечения позволяет эффективно загружать материал, а внешние подшипники, изолированные от продукта, увеличивают срок службы устройства. Опциональное взрывозащищённое исполнение ATEX делает ZXQ безопасным для использования на производствах с взрывоопасной пылью, а износостойкое покрытие DUROPROTECT™ продлевает срок службы питателя при работе с абразивными материалами. ZXQ — это надёжное и производительное решение для современных высоконапорных пневмотранспортных систем, где важны как эффективность, так и долговечность оборудования.
