Шлюзовый питатель ZXD — это высокопроизводительное продувочное решение для подачи порошков и сыпучих материалов в пневмотранспортные системы. Конструкция питателя разработана для обеспечения максимальной пропускной способности: большое входное отверстие без ограничений сечения позволяет эффективно загружать материал, а приподнятый продувочный канал в боковых крышках обеспечивает оптимальную очистку карманов ротора даже при низком перепаде давления.
Основные характеристики:
- Модели: ZXD 150, ZXD 200, ZXD 250, ZXD 300, ZXD 350, ZXD 400
- Назначение: Продувочный питатель для подачи сыпучих материалов в пневмотранспортные системы
- Особенность: Большое входное отверстие без ограничений для высокой производительности
- Рабочее давление: До 1,5 бар (21 psi)
- Режим работы: Возможность работы без вентиляции утечки газа
Технические параметры:
- Макс. давление системы / перепад давления: 15 бар (21 psi) / 10 бар (145 psi)
- Взрывозащита (опция): ATEX, для зон с взрывоопасной пылью (ST2)
- Производительность: Высокая пропускная способность благодаря отсутствию ограничений сечения
- Оптимальная очистка карманов при низком перепаде давления

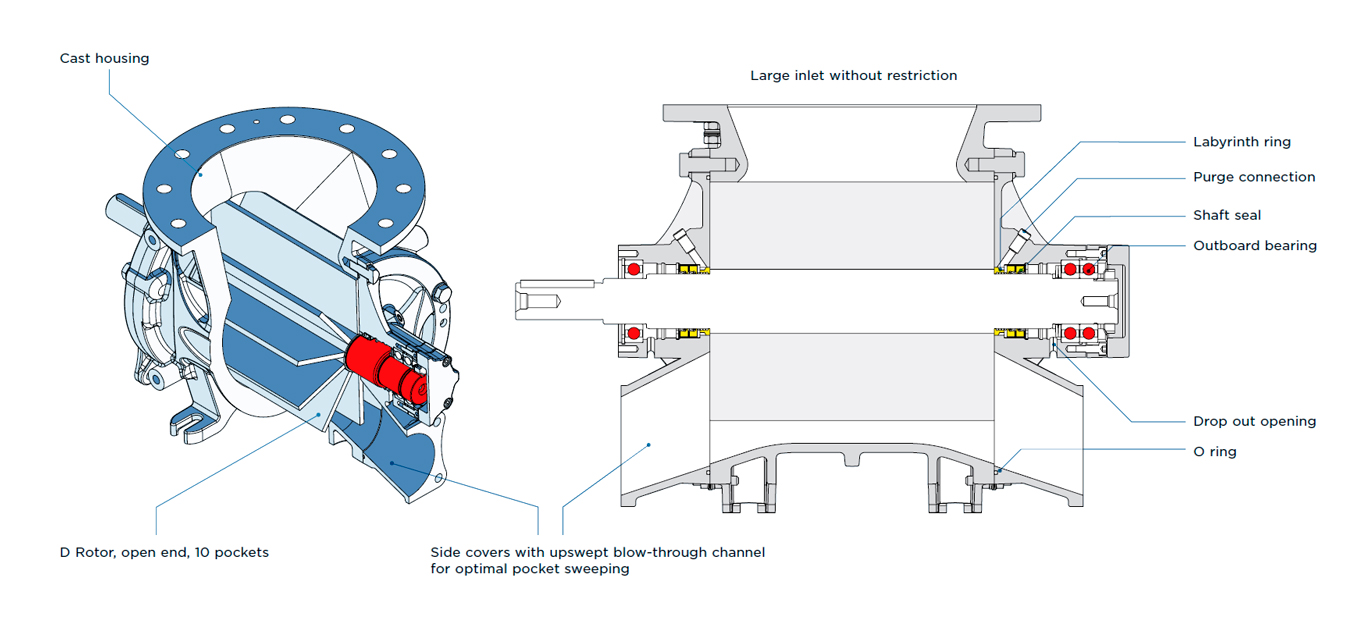

Конструктивные особенности:
- Литой корпус с большим входным отверстием без ограничений сечения
- Ротор открытого типа с 10 карманами
- Боковые крышки с приподнятым продувочным каналом для оптимальной очистки карманов
- Лабиринтное уплотнение
- Внешние подшипники, изолированные от продукта
- Отверстие для выпадения остатков
- Присоединение для продувки
- Кольцевое уплотнение (O-ring)

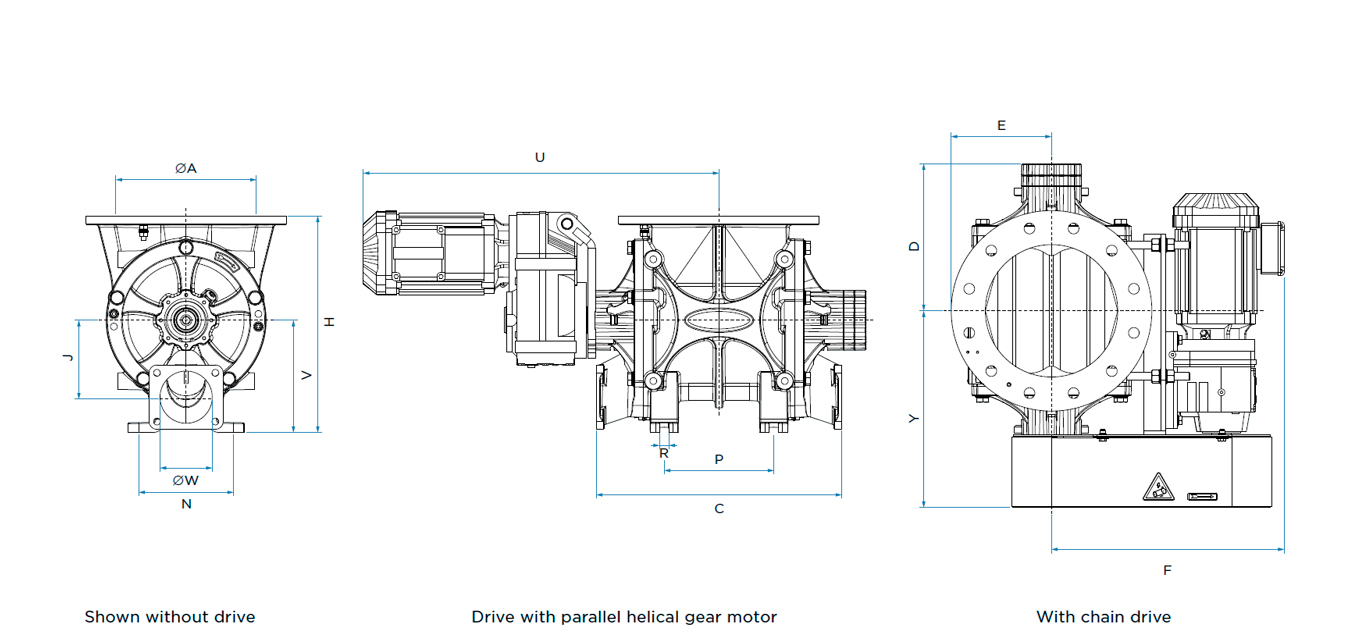

Габариты и присоединения:
| Модель | Вход (DIN) | Вход (ASME) | ØA (мм) | ØW (мм) | Вес*** (кг) |
|---|---|---|---|---|---|
| ZXD 150 | DN 150 | 6″ | 168 | 69 | ~90 |
| ZXD 200 | DN 200 | 8″ | 217 | 82 | ~135 |
| ZXD 250 | DN 250 | 10″ | 272 | 107 | ~195 |
| ZXD 300 | DN 300 | 12″ | 322 | 132 | ~315 |
| ZXD 350 | DN 350 | 14″ | 360 | 160 | ~485 |
| ZXD 400 | DN 400 | 16″ | 410 | 184 | ~675 |
*Присоединения по DIN PN 10 или ASME.
**Габариты могут меняться в зависимости от привода.
***Приблизительный вес с приводом.
Опции и аксессуары:
- Быстросъёмное соединение для очистки с вытяжным устройством
- Скошенные лопасти ротора
- Нож на входе продукта
- Скребковые лопасти
- Износостойкое покрытие DUROPROTECT™
- Санитарное исполнение
- Привод: мотор-редуктор с параллельными косозубыми шестернями или цепной привод
Области применения:
- Пневмотранспортные системы для порошков и сыпучих материалов
- Химическая, пищевая, фармацевтическая промышленность
- Производство строительных материалов, цемента, минеральных порошков
- Системы дозирования и разгрузки с высокими требованиями к чистоте
Год выпуска линейки: 2022
Категория: Компоненты для пневмотранспорта сыпучих материалов
Ключевые преимущества:
- Большое входное отверстие без ограничений для максимальной производительности
- Оптимальная очистка карманов благодаря приподнятому продувочному каналу
- Возможность работы без вентиляции утечки газа
- Внешние подшипники, изолированные от продукта, для увеличения срока службы
- Взрывозащищённое исполнение (опционально) для безопасной работы во взрывоопасных зонах
- Износостойкое покрытие DUROPROTECT™ для работы с абразивными материалами
- Санитарное исполнение для пищевой и фармацевтической промышленности
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ ИЗДЕЛИЯ
Устройство отличается высокой надёжностью благодаря внешним подшипникам, изолированным от продукта, и лабиринтным уплотнениям, минимизирующим утечки. Опциональное взрывозащищённое исполнение ATEX делает ZXD безопасным для использования на производствах с взрывоопасной пылью, а санитарное исполнение позволяет применять его в пищевой и фармацевтической промышленности. Износостойкое покрытие DUROPROTECT™ продлевает срок службы питателя при работе с абразивными материалами. ZXD — это идеальное решение для современных пневмотранспортных систем, где важны высокая производительность, надёжность и соответствие строгим отраслевым стандартам.
