Шлюзовый питатель ZVH — это специализированное высоконапорное решение для разгрузки и транспортировки пеллет и гранулированных продуктов в условиях повышенного давления до 3,5 бар. Конструкция питателя разработана для бережного обращения с продуктом: специальная геометрия входа предотвращает измельчение и повреждение гранул при работе под полной загрузкой, например, под силосами или бункерами.
Основные характеристики:
- Модели: ZVH 200, ZVH 250, ZVH 320, ZVH 400, ZVH 480, ZVH 550, ZVH 630, ZVH 800
- Назначение: Высоконапорная разгрузка и транспортировка пеллет и гранулированных продуктов
- Особенность: Идеальное соотношение объёма ротора и сечения входа для максимальной производительности при высоком давлении
- Рабочее давление: До 3,5 бар (51 psi) при использовании с питающим башмаком
- Специальная геометрия входа для бережного обращения с продуктом
Технические параметры:
- Макс. давление системы / перепад давления: 3,5 бар (51 psi) / 10 бар (145 psi)
- Взрывозащита (опция): ATEX, для использования во взрывоопасных зонах

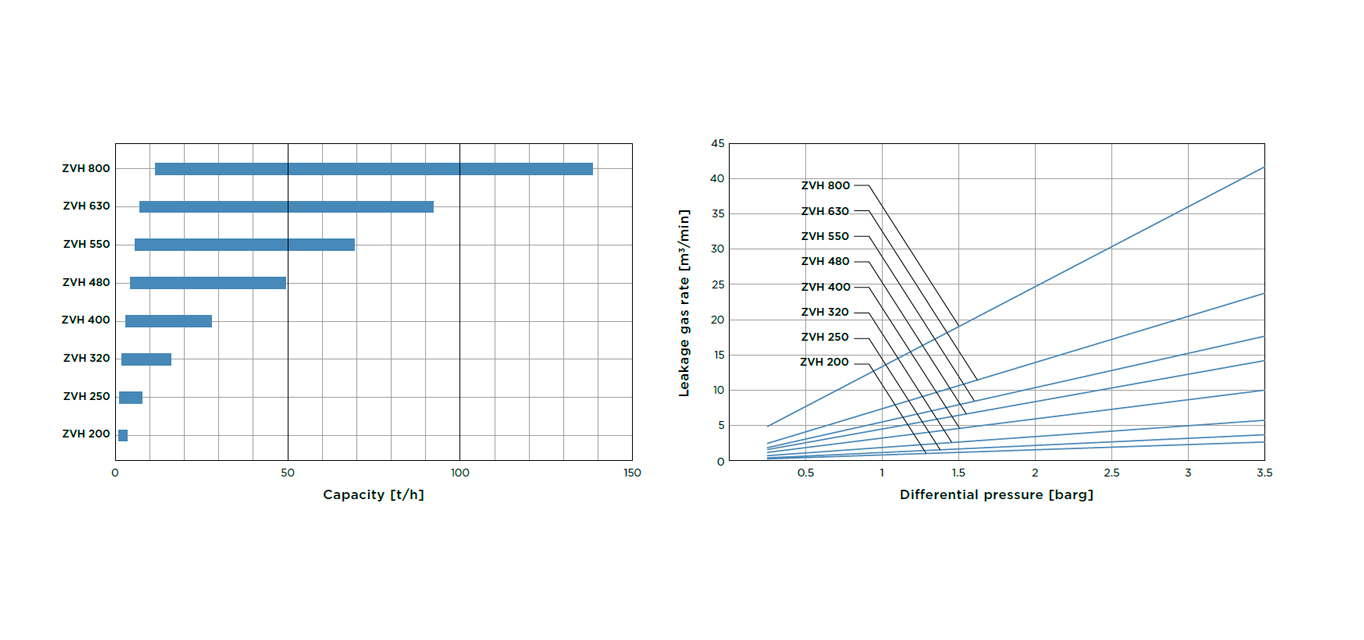

- Производительность: Высокая пропускная способность за счёт отвода внутренней утечки газа перед заполнением карманов ротора
- Температурный диапазон: Опционально высокотемпературное исполнение (T) до 250 °C

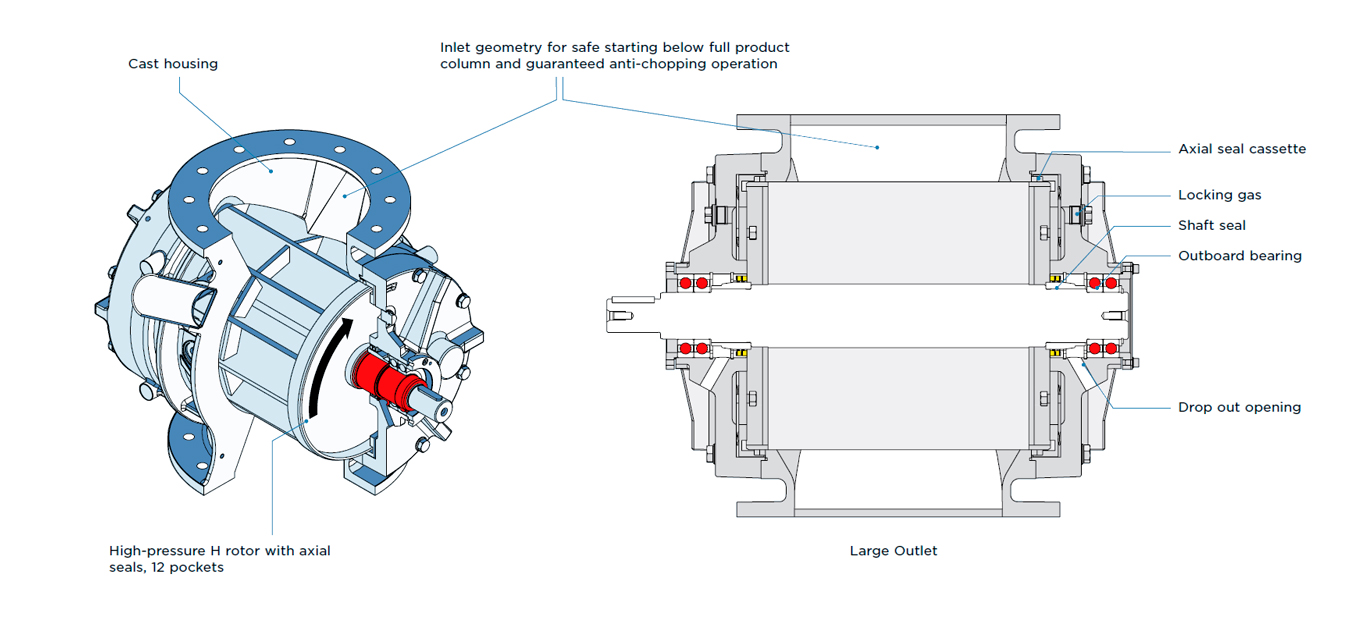

Конструктивные особенности:
- Литой корпус с геометрией входа для безопасного запуска под полной колонной продукта
- Высоконапорный ротор типа H с 12 карманами и осевыми уплотнениями
- Кассета осевых уплотнений
- Система блокирующего газа (Locking gas)
- Внешние подшипники, изолированные от продукта
- Отверстие для выпадения остатков
- Большое выходное отверстие
- Специальный вход для пеллет с геометрией, предотвращающей повреждение продукта

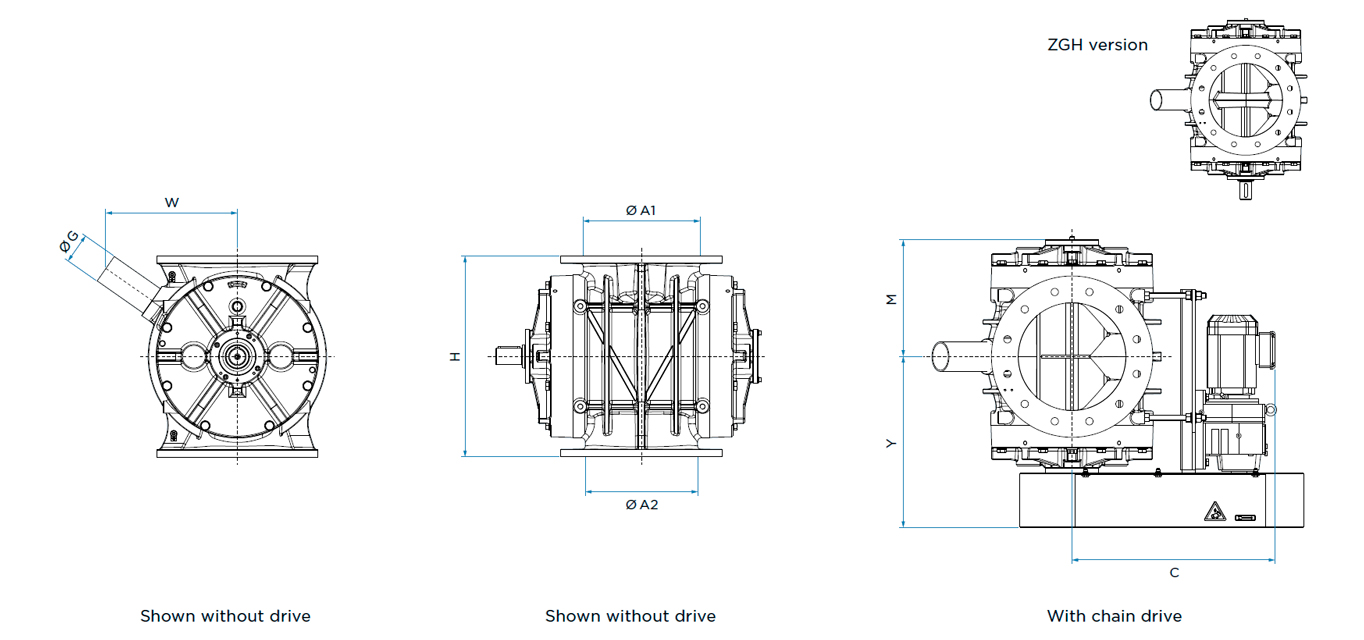

Габариты и присоединения:
| Модель | Вход/Выход (DIN) | Вход/Выход (ASME) | ØA1 (мм) | ØA2 (мм) | Вес*** (кг) |
|---|---|---|---|---|---|
| ZVH 200 | DN 150 | 6″ | 166 | 155 | ~135 |
| ZVH 250 | DN 200 | 8″ | 213 | 207 | ~205 |
| ZVH 320 | DN 250 | 10″ | 272 | 259 | ~305 |
| ZVH 400 | DN 300 | 12″ | 322 | 310 | ~440 |
| ZVH 480 | DN 350 | 14″ | 360 | 337 | ~665 |
| ZVH 550 | DN 400 | 16″ | 410 | 387 | ~930 |
| ZVH 630 | DN 500 | 20″ | 511 | 487 | ~1375 |
| ZVH 800 | DN 700 | 28″ | 700 | 680 | ~3495 |
*Присоединения по DIN PN 10 или ASME.
**Габариты могут меняться в зависимости от исполнения и привода.
***Приблизительный вес с приводом.
Опции и аксессуары:
- Быстросъёмное соединение для очистки с вытяжным устройством
- Ротор с мелкими карманами
- Исполнение ZGH (отклонение пеллет)
- Износостойкое покрытие DUROPROTECT™
- Высокотемпературное исполнение до 250 °C
- Привод: цепной привод или мотор-редуктор (в зависимости от исполнения)
Области применения:
- Высоконапорные системы пневмотранспорта пеллет (PE, PP)
- Химическая и нефтехимическая промышленность
- Производство пластиковых гранул, комбикормов, топливных пеллет
- Установки с высокими требованиями к давлению и производительности
- Линии, требующие бережной обработки продукта под высоким давлением
Год выпуска линейки: 2022
Категория: Компоненты для высоконапорного пневмотранспорта
Ключевые преимущества:
- Специальная геометрия входа для бережной работы с пеллетами под полной колонной продукта
- Высоконапорный ротор с осевыми уплотнениями для работы до 3,5 бар
- Низкая утечка газа благодаря кассете осевых уплотнений и системе блокирующего газа
- Высокая производительность за счёт отвода утечки газа перед заполнением карманов ротора
- Внешние подшипники, изолированные от продукта, для увеличения срока службы
- Взрывозащищённое исполнение (опционально) для безопасной работы во взрывоопасных зонах
- Износостойкое покрытие DUROPROTECT™ для работы с абразивными материалами
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ ИЗДЕЛИЯ
Устройство оснащено высоконапорным ротором типа H с 12 карманами и осевыми уплотнениями, которые обеспечивают минимальную утечку газа даже при высоком перепаде давления. Система блокирующего газа дополнительно повышает герметичность и эффективность работы. Высокая пропускная способность достигается за счёт оптимизированного соотношения объёма ротора и сечения входа, а также возможности отвода утечки газа до заполнения карманов ротора. Опциональное взрывозащищённое исполнение ATEX делает ZVH безопасным для использования на производствах с повышенными требованиями к безопасности, а износостойкое покрытие DUROPROTECT™ продлевает срок службы оборудования при работе с абразивными материалами. ZVH — это надёжное и эффективное решение для современных промышленных линий, где важны как высокое давление, так и сохранность продукта.
