Шлюзовый питатель ZVD — это универсальное и высокопроизводительное решение для разгрузки и транспортировки как мелкозернистых, так и крупнозернистых продуктов, включая пластиковые пеллеты, гранулы кормов и другие сыпучие материалы. Конструкция питателя разработана с учётом необходимости бережного обращения с продуктом: специальная геометрия входа предотвращает измельчение и повреждение гранул при работе под полной загрузкой, например, под силосами или бункерами.
Основные характеристики:
- Модели: ZVD 200, ZVD 250, ZVD 320, ZVD 400, ZVD 480, ZVD 550, ZVD 630, ZVD 800
- Назначение: Разгрузка и транспортировка мелко- и крупнозернистых продуктов, включая пеллеты
- Особенность: Идеальное соотношение объёма ротора и сечения входа для максимальной производительности
- Рабочее давление: До 1,5 бар (21 psi) при использовании с питающим башмаком
- Специальная геометрия входа для бережного обращения с продуктом
Технические параметры:
- Макс. давление системы / перепад давления: 15 бар (21 psi) / 10 бар (145 psi)
- Взрывозащита (опция): ATEX, для использования во взрывоопасных зонах (пыль ST2)

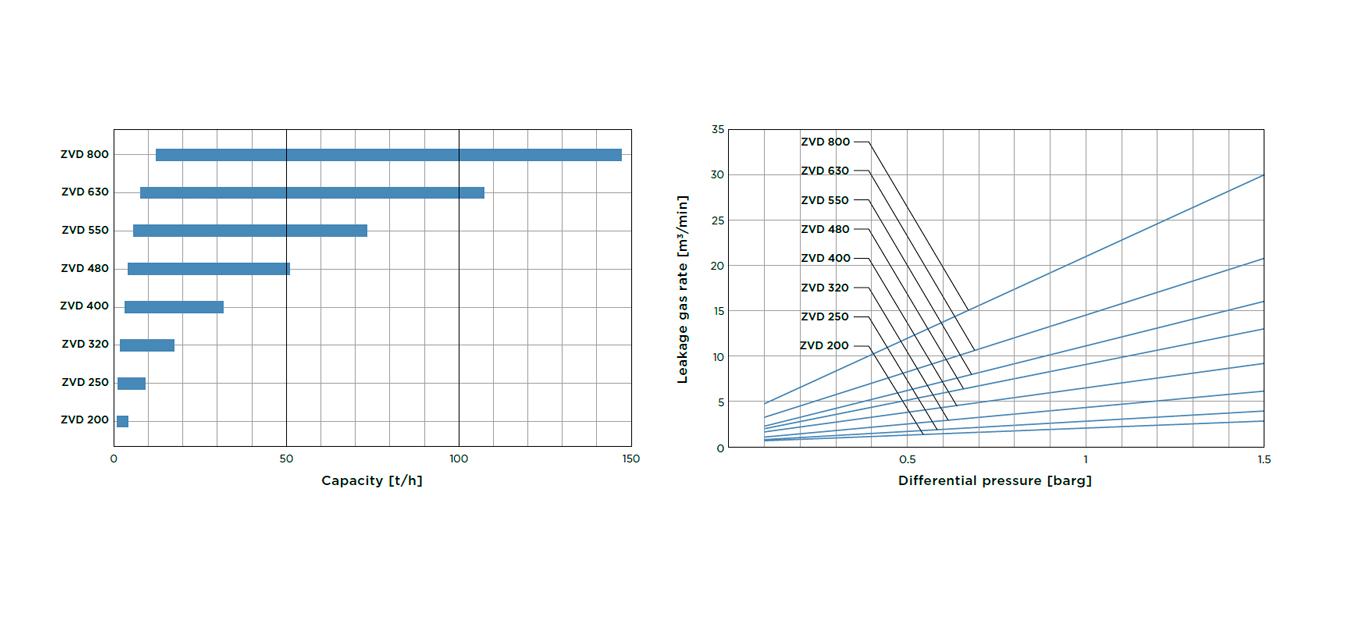

- Производительность: Высокая пропускная способность за счёт отвода внутренней утечки газа перед заполнением карманов ротора
- Температурный диапазон: Опционально высокотемпературное исполнение (T) до 250 °C

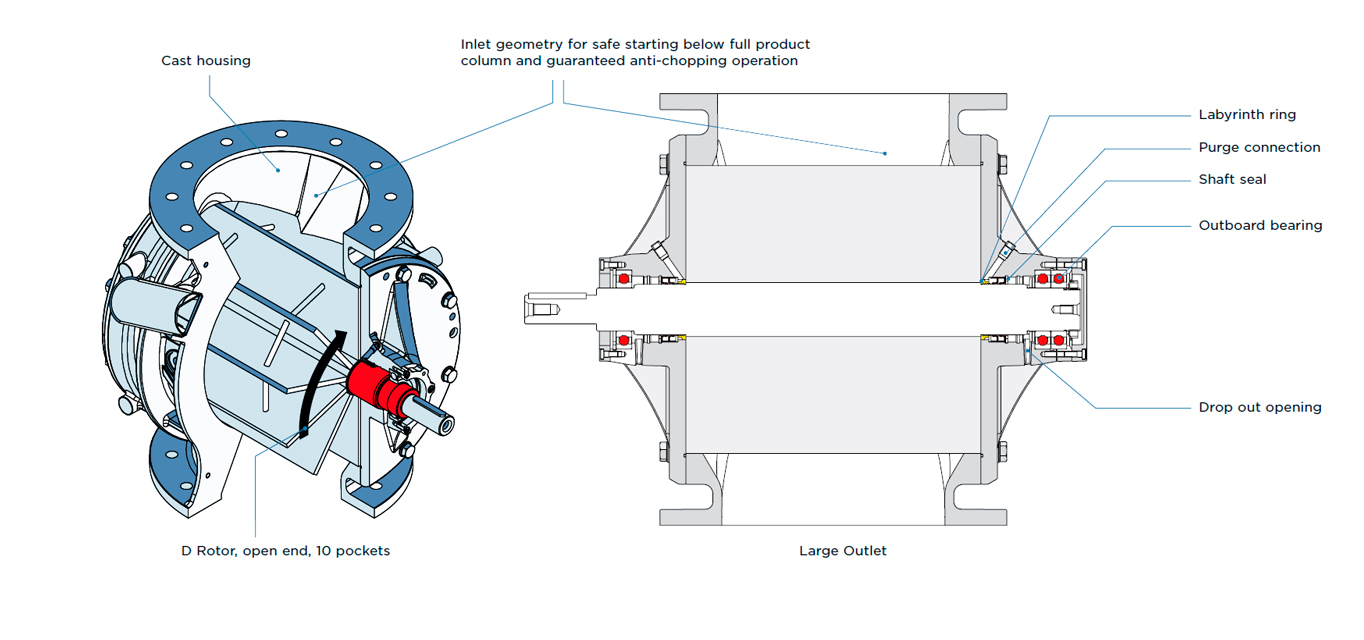

Конструктивные особенности:
- Литой корпус с геометрией входа для безопасного запуска под полной колонной продукта
- Ротор открытого типа с 10 карманами
- Лабиринтное уплотнение для минимизации утечек
- Внешние подшипники, изолированные от продукта
- Отверстие для выпадения остатков
- Присоединение для продувки
- Большое выходное отверстие
- Специальный вход для пеллет с геометрией, предотвращающей повреждение продукта

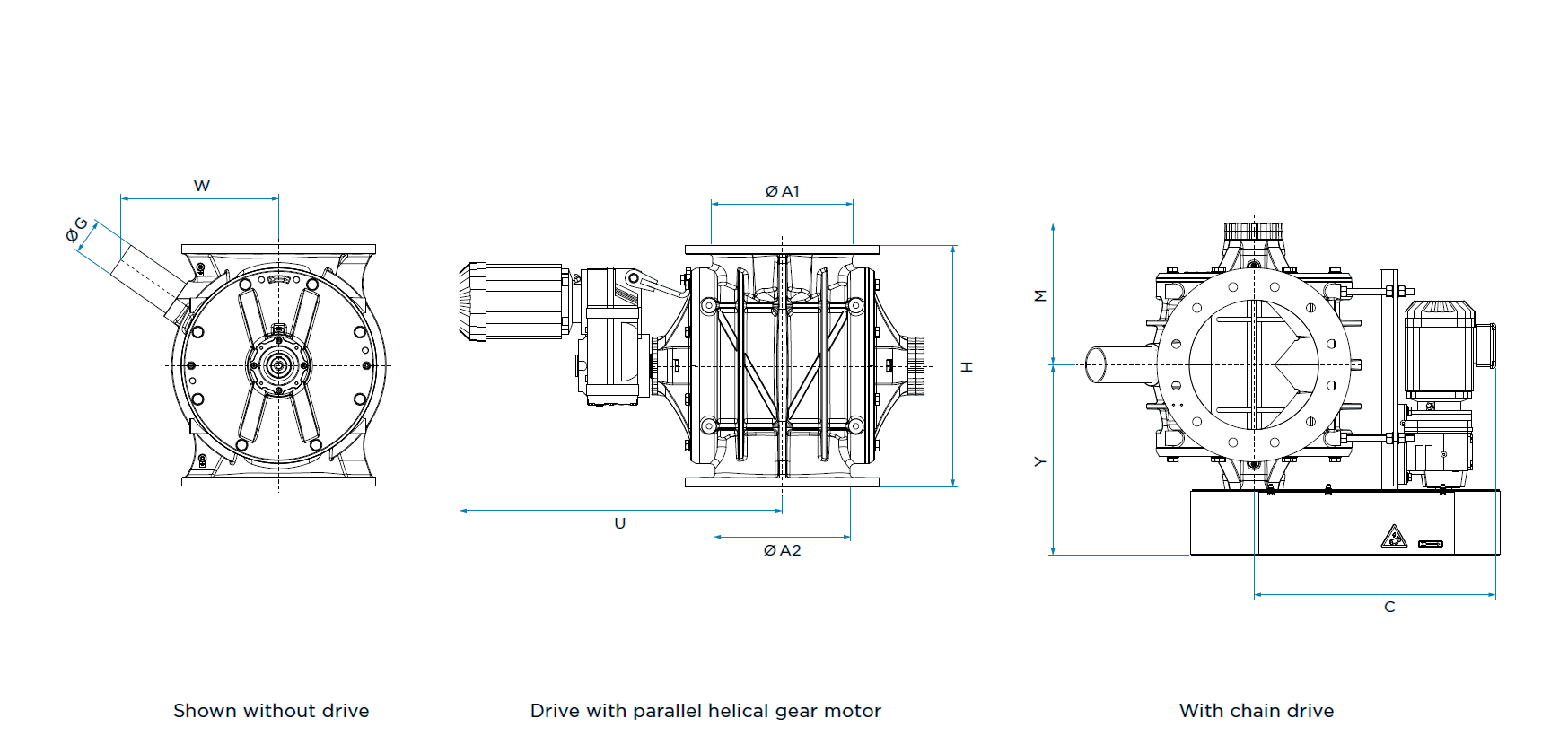

Габариты и присоединения:
| Модель | Вход/Выход (DIN) | Вход/Выход (ASME) | ØA1 (мм) | ØA2 (мм) | Вес*** (кг) |
|---|---|---|---|---|---|
| ZVD 200 | DN 150 | 6″ | 166 | 155 | ~120 |
| ZVD 250 | DN 200 | 8″ | 213 | 207 | ~165 |
| ZVD 320 | DN 250 | 10″ | 272 | 259 | ~250 |
| ZVD 400 | DN 300 | 12″ | 322 | 310 | ~420 |
| ZVD 480 | DN 350 | 14″ | 360 | 337 | ~680 |
| ZVD 550 | DN 400 | 16″ | 410 | 387 | ~950 |
| ZVD 630 | DN 500 | 20″ | 511 | 487 | ~1220 |
| ZVD 800 | DN 700 | 28″ | 700 | 680 | ~3455 |
*Присоединения по DIN PN 10 или ASME.
**Габариты могут меняться в зависимости от исполнения и привода.
***Приблизительный вес с приводом.
Опции и аксессуары:
- Быстросъёмное соединение для очистки с вытяжным устройством
- Ротор с мелкими карманами
- Скребковые лопасти
- Роторы типа X (2VX) или C (2VC)
- Износостойкое покрытие DUROPROTECT®
- Высокотемпературное исполнение до 250 °C
- Привод: мотор-редуктор с параллельными косозубыми шестернями или цепной привод
Области применения:
- Производство пластиковых гранул (PE, PP)
- Химическая и нефтехимическая промышленность
- Производство комбикормов, пеллет, гранулированных продуктов
- Системы пневмотранспорта мелко- и крупнозернистых материалов
- Установки, требующие бережной обработки продукта и высокой надёжности
Год выпуска линейки: 2022
Категория: Компоненты для пневмотранспорта сыпучих продуктов
Ключевые преимущества:
- Специальная геометрия входа для бережной работы с продуктом под полной колонной
- Высокая производительность за счёт оптимизированного соотношения ротора и сечения входа
- Безопасный запуск и предотвращение повреждения продукта
- Возможность отвода утечки газа перед заполнением карманов ротора
- Внешние подшипники, изолированные от продукта, для увеличения срока службы
- Взрывозащищённое исполнение (опционально) для безопасной работы во взрывоопасных зонах
- Широкий выбор опций для адаптации под различные материалы и условия
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ ИЗДЕЛИЯ
Устройство обеспечивает высокую пропускную способность благодаря оптимизированному соотношению объёма ротора и сечения входа, а также возможности отвода утечки газа до заполнения карманов ротора. Это позволяет минимизировать потери производительности и обеспечить стабильную работу даже в условиях переменного давления. Опциональное взрывозащищённое исполнение ATEX делает ZVD безопасным для использования на производствах с повышенными требованиями к безопасности, а износостойкое покрытие DUROPROTECT® продлевает срок службы оборудования при работе с абразивными материалами. ZVD — это надёжное и эффективное решение для современных промышленных линий, где важны как производительность, так и сохранность продукта.
