Шлюзовый питатель ZRD — это высокопроизводительное решение для разгрузки и точного дозирования сыпучих материалов в условиях, где важны как высокая пропускная способность, так и надёжность работы. Его конструкция с большим входным отверстием без ограничений сечения обеспечивает максимальный поток материала, что делает его идеальным для использования в системах с высокой производительностью, таких как разгрузка силосов или подача в пневмотранспортные линии.
Основные характеристики:
- Модели: ZRD 150, ZRD 200, ZRD 250, ZRD 320, ZRD 400, ZRD 480, ZRD 550, ZRD 630, ZRD 700, ZPD 800
- Назначение: Разгрузка и точное дозирование сыпучих материалов, подача в пневмотранспортные системы
- Особенность: Большое входное отверстие без ограничений для высокой производительности
- Рабочее давление: До 1,5 бар (21 psi) при использовании с питающим башмаком
- Режим работы: Возможность работы без вентиляции утечки газа
Технические параметры:
- Макс. давление системы / перепад давления: 15 бар (21 psi) / 10 бар (145 psi) (для ZPD 800 — 5 бар)
- Взрывозащита (опция): ATEX, для зон с взрывоопасной пылью (ST2)

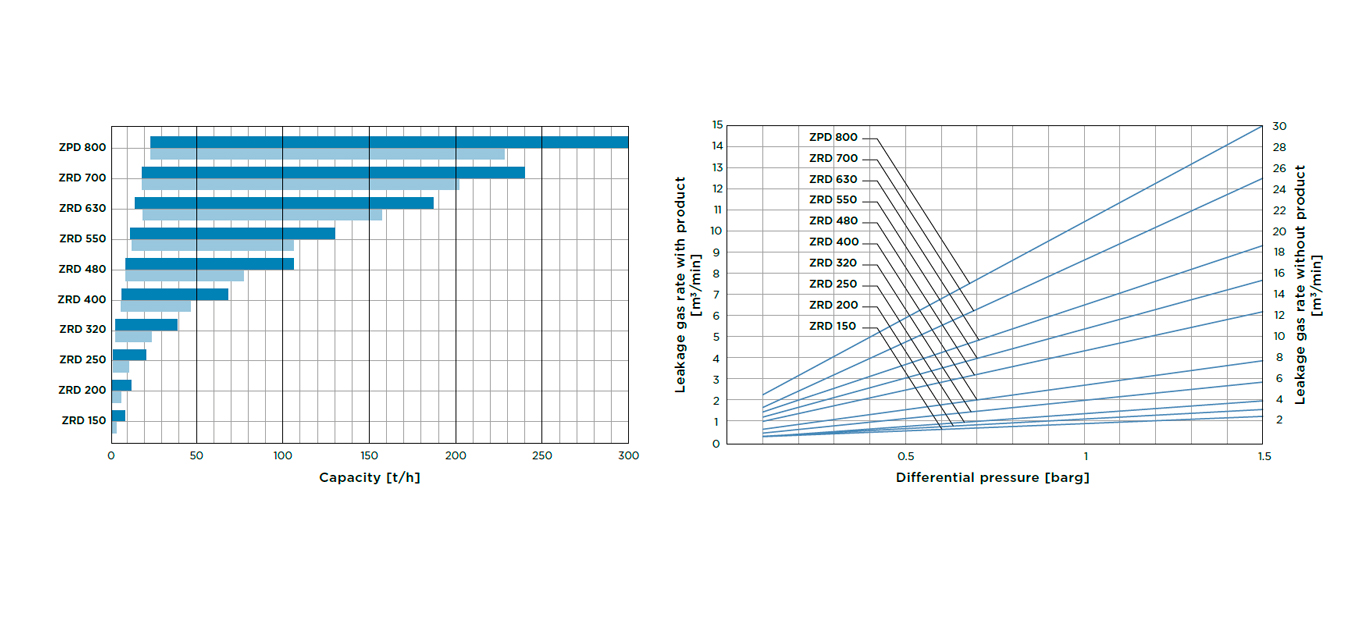

- Производительность: До 30 т/ч (для порошка с насыпной плотностью 1000 кг/м³, Δp = 0,8 бар)
- Температурный диапазон: Стандартно до 60 °C, опционально высокотемпературное исполнение (T) до 250 °C

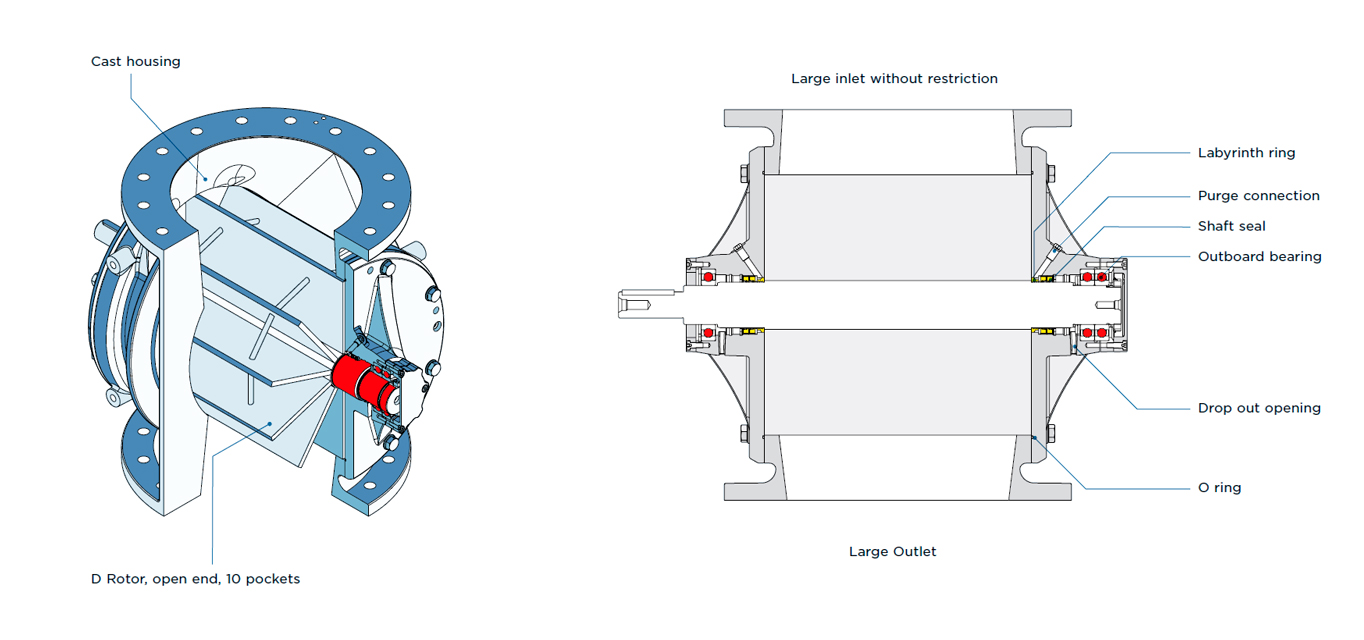

Конструктивные особенности:
- Большое входное и выходное отверстие без ограничений сечения
- Ротор открытого типа с 10 карманами
- Лабиринтное уплотнение для минимизации утечек
- Внешние подшипники, изолированные от продукта
- Отверстие для выпадения остатков
- Присоединение для продувки
- Уплотнение вала с кольцевым уплотнением (O-ring)

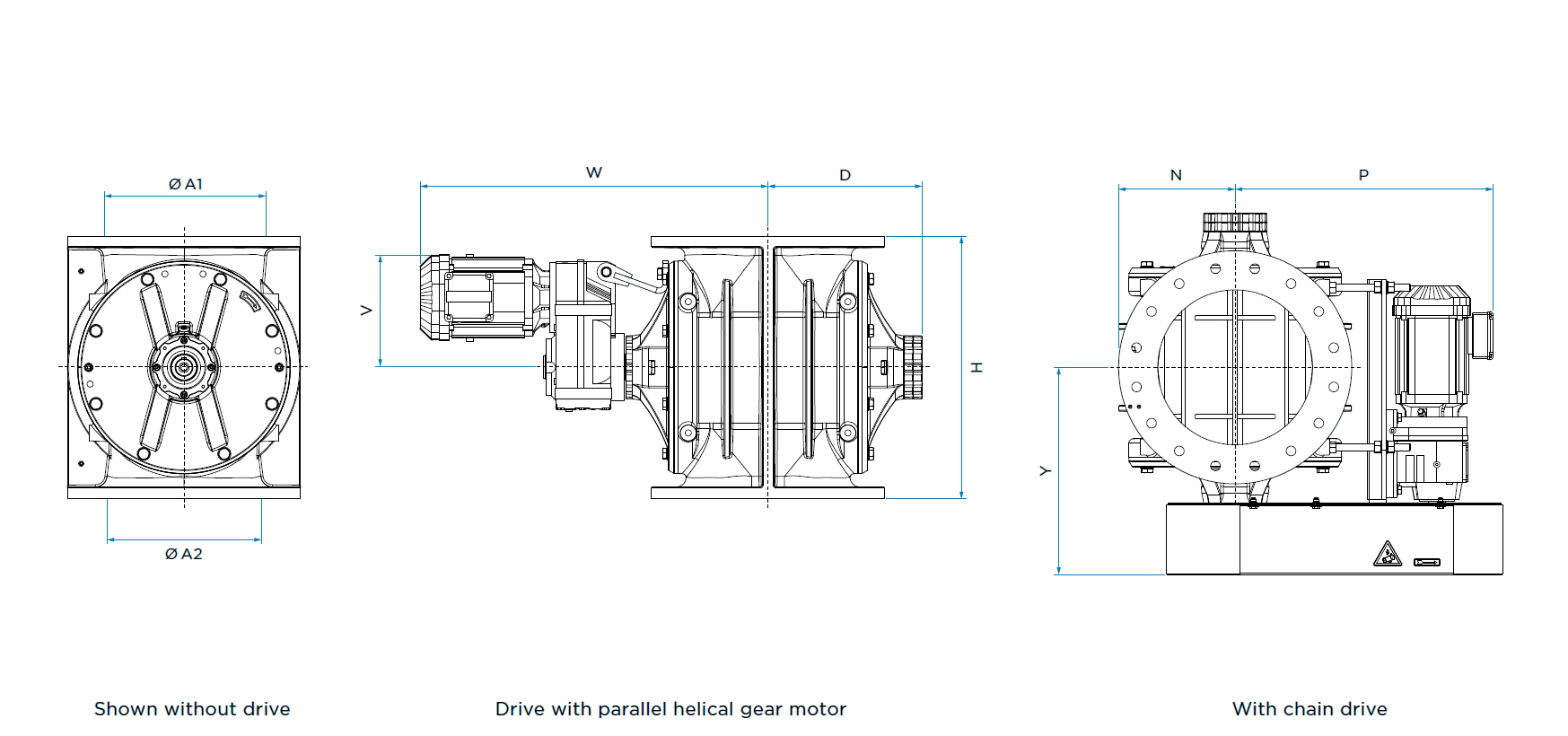

Габариты и присоединения:
| Модель | Вход/Выход (DIN) | Вход/Выход (ASME) | ØA1 (мм) | ØA2 (мм) | Вес*** (кг) |
|---|---|---|---|---|---|
| ZRD 150 | DN 150 | 6″ | 166 | 155 | ~70 |
| ZRD 200 | DN 200 | 8″ | 213 | 207 | ~110 |
| ZRD 250 | DN 250 | 10″ | 272 | 258 | ~155 |
| ZRD 320 | DN 300 | 12″ | 322 | 310 | ~245 |
| ZRD 400 | DN 350 | 14″ | 354 | 341 | ~405 |
| ZRD 480 | DN 400 | 16″ | 410 | 400 | ~675 |
| ZRD 550 | DN 600 | 20″ | 500 | 490 | ~910 |
| ZRD 630 | DN 600 | 24″ | 600 | 590 | ~1335 |
| ZRD 700 | DN 700 | 28″ | 710 | 685 | ~1965 |
| ZPD 800 | DN 700 | 28″ | 700 | 680 | ~3495 |
*Присоединения по DIN PN 10 или ASME.
**Габариты могут меняться в зависимости от исполнения.
***Приблизительный вес с приводом.
Опции и аксессуары:
- Быстросъёмное соединение для очистки с вытяжным устройством
- Скошенные лопасти ротора
- Ротор с мелкими карманами
- Нож на входе продукта
- Ротор типа X
- Износостойкое покрытие DUROPROTECT™
- Санитарное исполнение
- Высокотемпературное исполнение до 250 °C
- Уплотнительные прокладки без продувки
- Привод: мотор-редуктор с параллельными косозубыми шестернями или цепной привод
Области применения:
- Химическая, пищевая, фармацевтическая промышленность
- Системы пневмотранспорта и дозирования сыпучих материалов
- Разгрузка бункеров, силосов, ёмкостей
- Производства, требующие высокой гигиены (санитарное исполнение)
- Установки с высокими требованиями к производительности и надёжности
Год выпуска линейки: 2022
Категория: Компоненты для пневмотранспорта
Ключевые преимущества:
- Большое входное отверстие без ограничений для максимальной производительности
- Возможность работы без вентиляции утечки газа
- Внешние подшипники, изолированные от продукта, для увеличения срока службы
- Широкий выбор опций, включая санитарное и высокотемпературное исполнение
- Взрывозащищённое исполнение (опционально) для безопасной работы во взрывоопасных зонах
- Износостойкое покрытие DUROPROTECT™ для работы с абразивными материалами
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ ИЗДЕЛИЯ
Устройство отличается высокой универсальностью и может быть адаптировано под различные условия эксплуатации благодаря широкому спектру опций, включая санитарное исполнение для пищевой и фармацевтической промышленности, высокотемпературное исполнение до 250 °C, а также износостойкое покрытие DUROPROTECT™ для работы с абразивными материалами. Внешние подшипники и продуваемые уплотнения обеспечивают длительный срок службы даже в условиях интенсивной эксплуатации, а опциональная взрывозащита ATEX делает питатель безопасным для использования на производствах с взрывоопасной пылью. ZRD идеально подходит для интеграции в автоматизированные линии, где требуются стабильная производительность, минимальное обслуживание и соответствие строгим отраслевым стандартам.
