Шлюзовый питатель ZKD — это надёжное и гибкое решение для задач разгрузки и точного дозирования сыпучих материалов в промышленных условиях. Его прямоугольная конструкция с большими входными и выходными отверстиями обеспечивает высокую пропускную способность и минимальное сопротивление потоку продукта. Модельный ряд охватывает широкий диапазон размеров — от компактных ZKD 200 до крупногабаритных ZKD 630, что позволяет подобрать оптимальное оборудование как для лабораторных, так и для промышленных линий.
Основные характеристики:
- Модели: ZKD 200, ZKD 250, ZKD 320, ZKD 400, ZKD 480, ZKD 550, ZKD 630
- Назначение: Разгрузка и точное дозирование сыпучих материалов, подача в пневмотранспортные системы
- Конструкция: Цельнолитой корпус с прямоугольными фланцевыми соединениями
- Рабочее давление: До 1,5 бар (21 psi) при использовании с питающим башмаком
Технические параметры:
- Макс. давление системы / перепад давления: 15 бар (21 psi) / 10 бар (145 psi)
- Взрывозащита (опция): ATEX, для зон с взрывоопасной пылью (ST2)

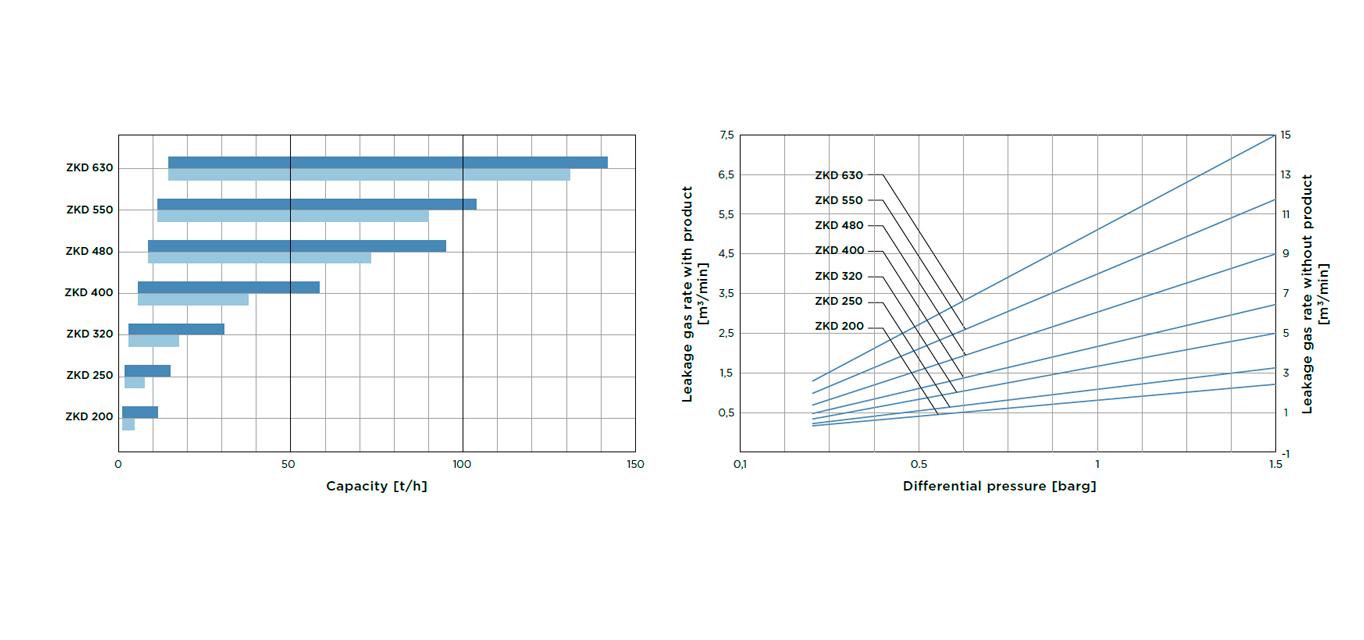

- Производительность: До 15 т/ч (для порошка с насыпной плотностью 1000 кг/м³, Δp = 0,8 бар)
- Температурный диапазон: Стандартно до 60 °C, опционально высокотемпературное исполнение (T) до 250 °C

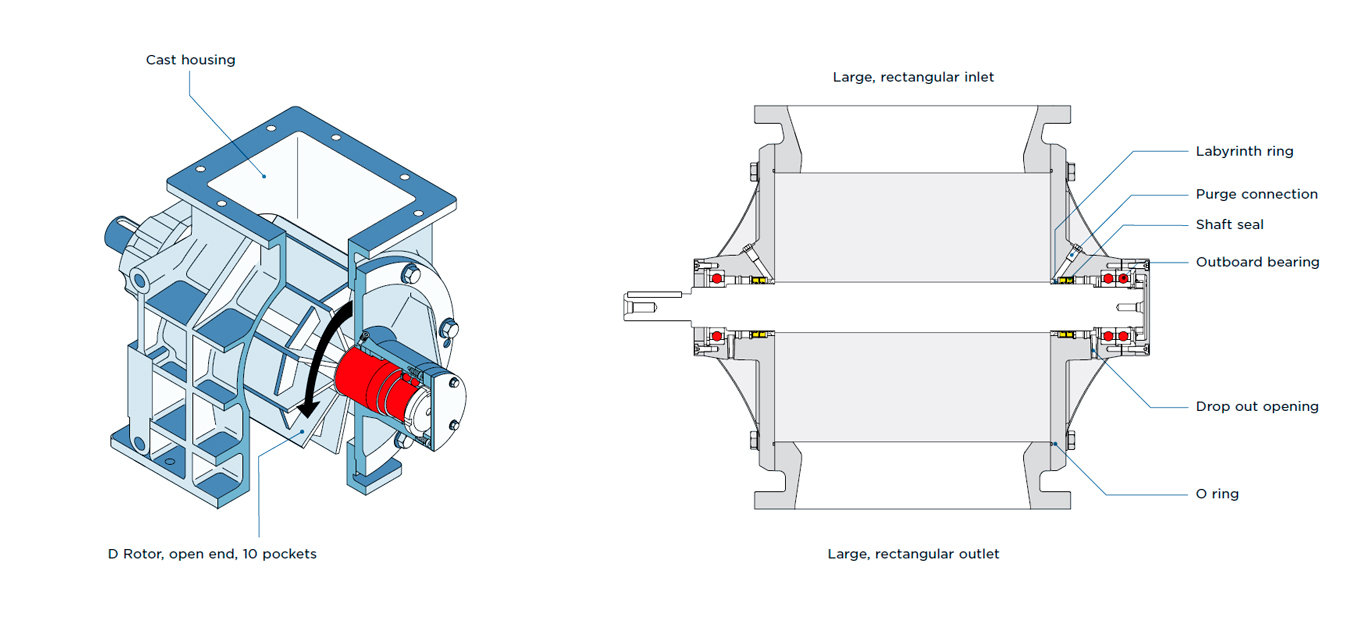

Конструктивные особенности:
- Большое прямоугольное входное и выходное отверстие для максимальной производительности
- Ротор открытого типа с 10 карманами
- Лабиринтное уплотнение для минимизации утечек
- Внешние подшипники, изолированные от продукта
- Отверстие для выпадения остатков
- Присоединение для продувки
- Уплотнение вала с возможностью очистки

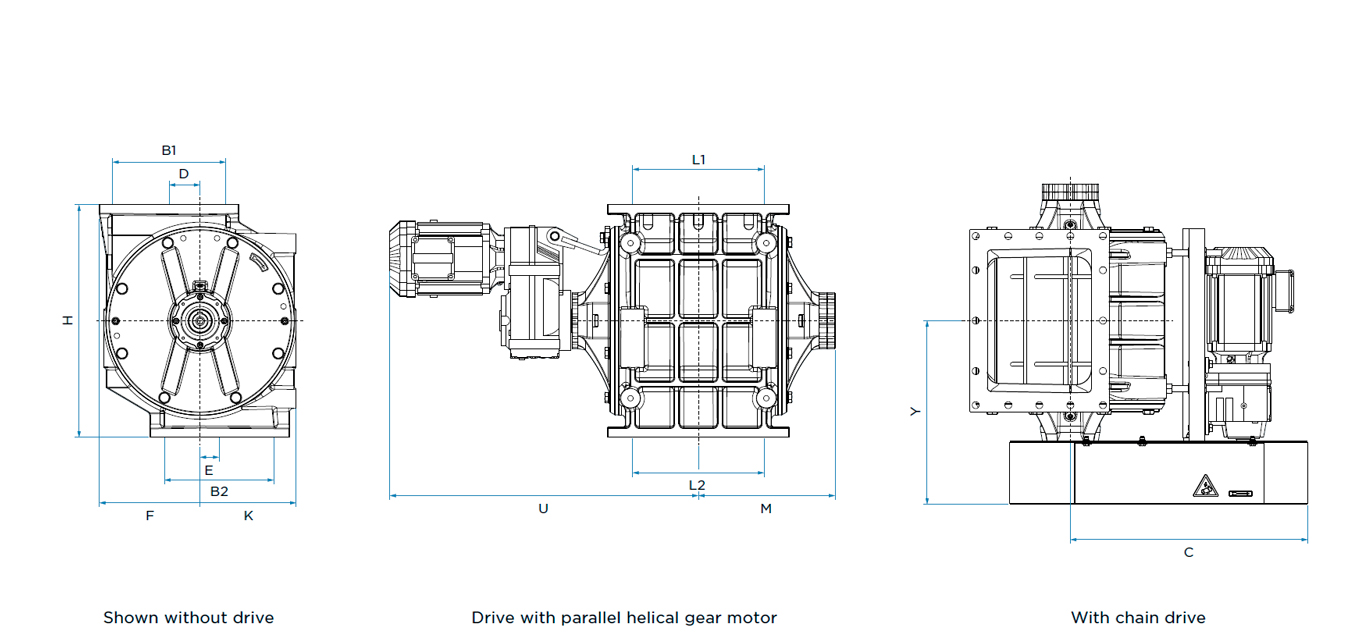

Габариты и присоединения:
| Модель | Вход/Выход (L1×B1) | Выход (L2×B2) | Вес** (кг) |
|---|---|---|---|
| ZKD 200 | 186 × 150 мм | 186 × 150 мм | ~120 |
| ZKD 250 | 220 × 178 мм | 220 × 170 мм | ~170 |
| ZKD 320 | 280 × 208 мм | 280 × 200 мм | ~265 |
| ZKD 400 | 370 × 268 мм | 350 × 260 мм | ~425 |
| ZKD 480 | 460 × 300 мм | 450 × 300 мм | ~790 |
| ZKD 550 | 500 × 320 мм | 450 × 320 мм | ~965 |
| ZKD 630 | 600 × 400 мм | 590 × 400 мм | ~1415 |
*Все размеры — в мм.
**Приблизительный вес с приводом.
Опции и аксессуары:
- Быстросъёмное соединение для очистки с вытяжным устройством
- Скошенные лопасти ротора
- Ротор с мелкими карманами
- Нож на входе продукта
- Скребковые лопасти
- Роторы типа X (2KX) и C (2KC)
- Износостойкое покрытие DUROPROTECT™
- Высокотемпературное исполнение до 250 °C
- Привод: мотор-редуктор с параллельными косозубыми шестернями или цепной привод
Области применения:
- Химическая, пищевая, фармацевтическая промышленность
- Системы пневмотранспорта и дозирования сыпучих материалов
- Разгрузка бункеров, силосов, ёмкостей
- Установки, требующие точного контроля подачи материала
Год выпуска линейки: 2022
Категория: Компоненты для пневмотранспорта
Ключевые преимущества:
- Прямоугольная конструкция корпуса, соответствующая форме ротора, для эффективного потока материала
- Возможность работы под давлением до 1,5 бар в системах пневмотранспорта
- Внешние подшипники, изолированные от продукта, для увеличения срока службы
- Широкий выбор опций для адаптации под различные материалы и условия эксплуатации
- Взрывозащищённое исполнение (опционально) для безопасной работы во взрывоопасных зонах
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ ИЗДЕЛИЯ
Устройство отличается высокой универсальностью благодаря широкому спектру опций: от износостойкого покрытия DUROPROTECT™ для работы с абразивными материалами до высокотемпературного исполнения, позволяющего работать при температурах до 250 °C. Внешние подшипники и продуваемые уплотнения обеспечивают длительный срок службы даже в условиях интенсивной эксплуатации, а опциональная взрывозащита ATEX делает питатель безопасным для использования на производствах с взрывоопасной пылью. ZKD идеально подходит для интеграции в автоматизированные линии, где требуются стабильная производительность и минимальное обслуживание.
