Шлюзовый питатель ZFD — это высокотехнологичное решение для дозированной подачи сыпучих материалов и порошков в условиях, где важны гигиена, надёжность и простота обслуживания. Конструкция разработана с учётом строгих отраслевых стандартов, включая рекомендации EHEDG и требования FDA, что делает его идеальным для пищевой, фармацевтической и химической промышленности. Благодаря специальному CIP-исполнению питатель позволяет проводить автоматическую влажную очистку без разборки узлов, что значительно сокращает время простоя и повышает эффективность производственных циклов. Полированные поверхности (Ra ≤ 0,8 мкм) и плавные переходы минимизируют остаточные отложения продукта, обеспечивая максимальную чистоту и снижая риск перекрёстного загрязнения.
Основные характеристики:
- Модели: ZFD 200, ZFD 250, ZFD 320, ZFD 400
- Назначение: Пневматическая и механическая подача порошков и сыпучих материалов
- Исполнение: CIP (автоматическая мокрая очистка без разборки)
- Материал: Нержавеющая сталь, соответствует требованиям EHEDG
- Чистота поверхности: Ra ≤ 0,8 мкм (полированные поверхности, минимальное налипание продукта)
Технические параметры:
- Макс. давление системы / перепад давления: 15 бар (21 psi) / 10 бар (145 psi)
- Взрывозащита (опция): ATEX, для зон с взрывоопасной пылью (ST2)
- Большое проходное сечение для высокой производительности

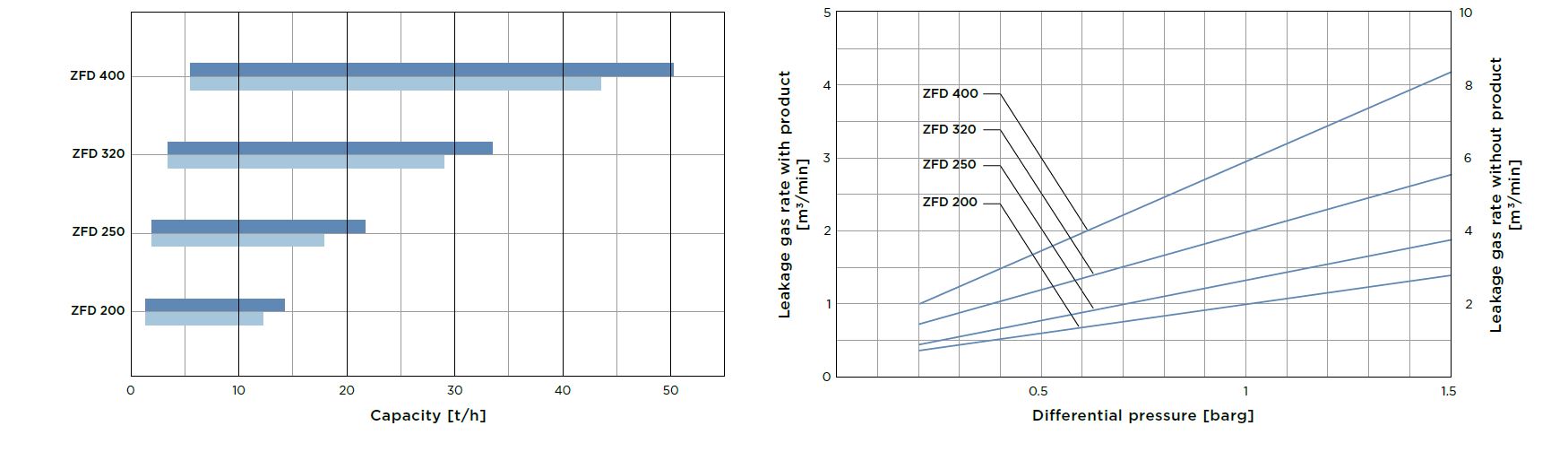

- Диапазон производительности: до 10 т/ч (для порошка с насыпной плотностью 1000 кг/м³, Δp = 0,8 бар)
- Рабочая температура: стандартно до 60 °C

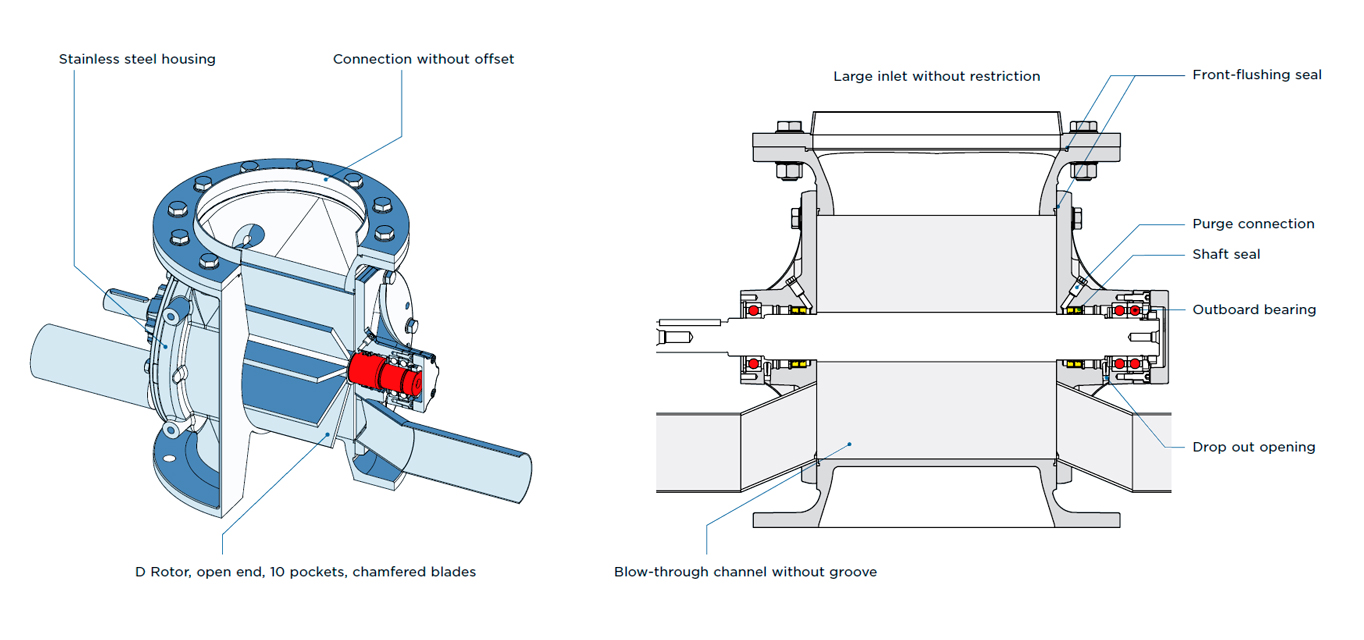

Конструктивные особенности:
- Бесступенчатое соединение вход/выход
- Ротор открытого типа с 10 карманами, скруглёнными лопастями
- Уплотнения с фронтальной промывкой на входе/выходе и между боковой крышкой и корпусом (бесщелевая конструкция, соответствует FDA)
- Внешние подшипники, изолированные от продукта
- Канал продувки без пазов
- Отверстие для выпадения остатков
- Присоединение для продувки

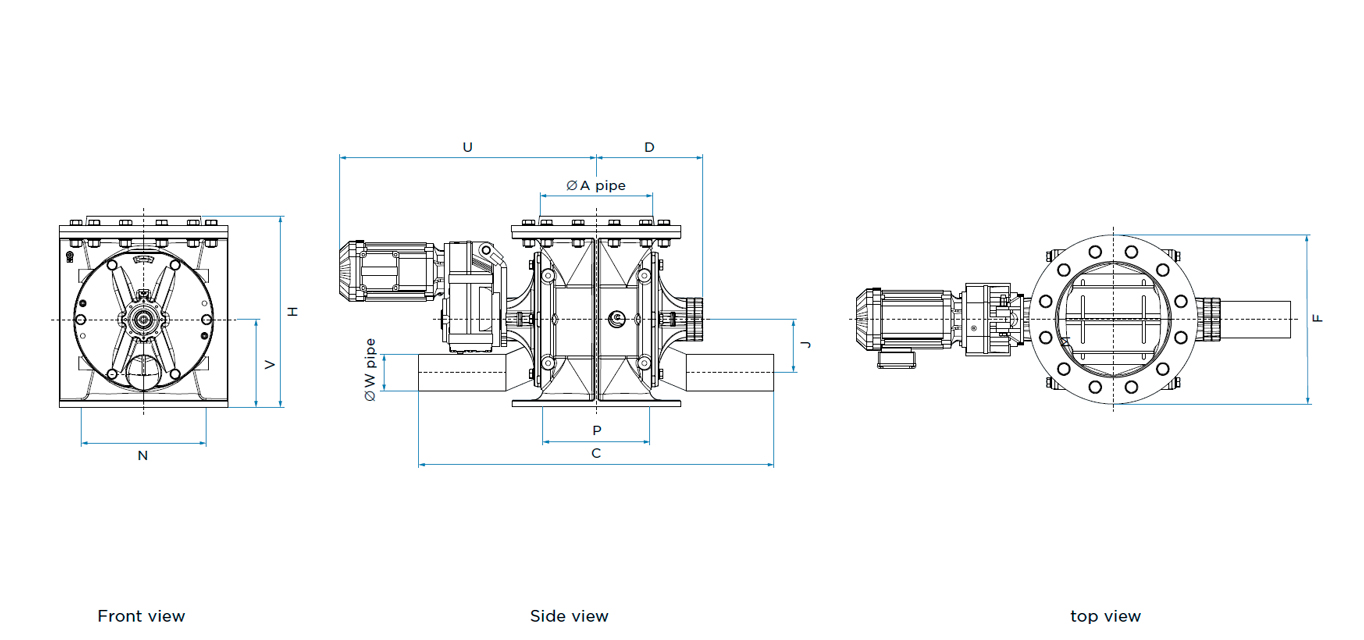

Габариты и присоединения:
| Модель | Вход (DIN) | Вход (ASME) | Ø трубы A | Ø трубы W | Вес* (кг) |
|---|---|---|---|---|---|
| ZFD 200 | DN 200 | 8″ | 218,1 мм | 70×20 мм | ~125 |
| ZFD 250 | DN 250 | 10″ | 273,0 мм | 85×20 мм | ~175 |
| ZFD 320 | DN 300 | 12″ | 323,9 мм | 100×20 мм | ~265 |
| ZFD 400 | DN 350 | 14″ | 355,6 мм | 125×20 мм | ~445 |
*Приблизительный вес с приводом. Все размеры — в мм.
Присоединения выполнены по DIN PN 10 или ASME.
Опции и аксессуары:
- Быстросъёмное соединение для очистки с устройством вытяжки
- Адаптеры для трубопроводов по DIN 1B664
Области применения:
- Пищевая, химическая, фармацевтическая промышленность
- Системы пневмотранспорта и дозирования
- Установки, требующие CIP-очистки и высокой гигиеничности
Год выпуска линейки: 2022
Категория: Компоненты для пневмотранспорта
Ключевые преимущества:
- Возможность автоматическоймойки без разборки (CIP)
- Высокая гигиеничностьи соответствие EHEDG/FDA
- Взрывозащищённое исполнение (опционально)
- Большое входное сечение для высокой производительности
- Надёжная конструкцияс внешними подшипниками и фронтальными уплотнениями
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ ИЗДЕЛИЯ
Устройство отличается повышенной прочностью и устойчивостью к перепадам давления — до 15 бар в системе и 10 бар дифференциального давления. Опциональная взрывозащита ATEX позволяет безопасно эксплуатировать питатель во взрывоопасных зонах, где присутствует горючая пыль категории ST2. Большое входное сечение без ограничений гарантирует высокую пропускную способность, а вынесенные подшипники и фронтально промываемые уплотнения продлевают срок службы механизма даже при работе с абразивными или липкими материалами. Модельный ряд ZFD охватывает диаметры от DN 200 до DN 400, что позволяет подобрать оптимальное решение для задач любой мощности — от лабораторных установок до крупных промышленных линий.
