Воздушная заслонка с возможностью регулирования
Заслонка дроссельная воздушная
Производитель
Тип оборудования
Эффективные решения для регулирования потока материала
Заслонки JACOB — надежные регулирующие устройства для контроля потока сыпучих материалов и воздушных масс в трубопроводных системах. Продукция разработана для применения в системах пневмотранспорта, самотечных линиях и промышленных комплексах.
Почему JACOB?
- Европейские стандарты качества
- Сертифицированные решения для опасных производств
- Гарантия 3 года на всю продукцию
- Техническая поддержка на всех этапах применения
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон диаметров (DN) | 60–300 мм |
| Рабочее давление | до 50 кПа |
| Температурный режим | от -40°C до +90°C |
| Материал | Оцинкованная сталь / V4A (по запросу) |
| Тип привода | Ручной / Пневматический |
| Класс герметичности | D по DIN EN 12237 |
Таблица размеров
| DN | Внутренний диаметр (мм) | Толщина стенки (мм) | Вес (кг) |
|---|---|---|---|
| 60 | 60 | 1,5–2,0 | 1,8 |
| 80 | 80 | 1,5–2,0 | 2,2 |
| 100 | 100 | 2,0–3,0 | 2,8 |
| 150 | 150 | 2,0–3,0 | 4,2 |
| 200 | 200 | 2,0–3,0 | 6,5 |
| 300 | 300 | 2,0–3,0 | 9,8 |
Ключевые области применения
- Системы распределения материалов
- Контроль воздушных потоков
- Дозирование материалов
- Регулирование подачи сыпучих веществ
- Взрывоопасные производства
- Химическая промышленность
Особенности монтажа
- Совместимость с системой хомутов JACOB
- Возможность установки в любом положении
- Быстрый доступ к механизму управления
- Надежная герметизация
Преимущества
- Сертифицированная безопасность:
- DEKRA EXAM — подтверждение взрывобезопасности
- ATEX — категория II 3D для взрывоопасных зон
- ISO 9001 — система менеджмента качества
- Высокая эффективность:
- Плавное регулирование потока
- Герметичное перекрытие
- Минимальная потеря материала
- Практичность использования:
- Быстрый монтаж
- Простота обслуживания
- Долгий срок службы

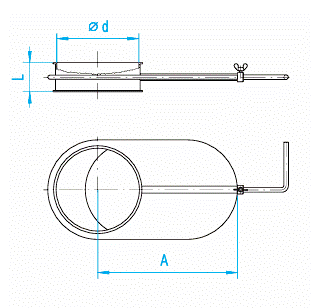

Воздушные заслонки с возможностью регулирования (только для воздуховодов)
| DN | Ø d | A | B | C | E | F | L | kg |
| 60 | - | - | - | - | - | - | - | - |
| 80 | 78 | 148 | - | - | - | - | 50 | 0,75 |
| 100 | 100 | 175 | - | - | - | - | 58 | 1,10 |
| 120 | 120 | 205 | - | - | - | - | 58 | 1,30 |
| 140 | 136 | 242 | - | - | - | - | 70 | 1,70 |
| 150 | 150 | 250 | - | - | - | - | 70 | 1,80 |
| 175 | 175 | 290 | - | - | - | - | 70 | 2,55 |
| 200 | 200 | 335 | - | - | - | - | 70 | 3,40 |
| 224 | 220 | 392 | - | - | - | - | 70 | 3,90 |
| 250 | 250 | 410 | - | - | - | - | 100 | 4,60 |
| 300 | 299 | 485 | - | - | - | - | 100 | 7,90 |

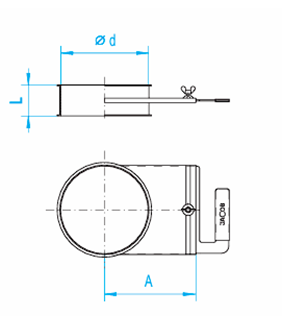

Заслонки дроссельные воздушные дополнительные
| DN | Ø d | A | B | C | E | F | L | kg |
| 60 | - | - | - | - | - | - | - | - |
| 80 | 78 | - | - | - | - | - | 100 | 0,35 |
| 100 | 100 | - | - | - | - | - | 100 | 0,45 |
| 120 | 120 | - | - | - | - | - | 100 | 0,50 |
| 140 | 136 | - | - | - | - | - | 100 | 0,55 |
| 150 | 150 | - | - | - | - | - | 100 | 0,65 |
| 175 | 175 | - | - | - | - | - | 100 | 0,80 |
| 200 | 200 | - | - | - | - | - | 100 | 0,85 |

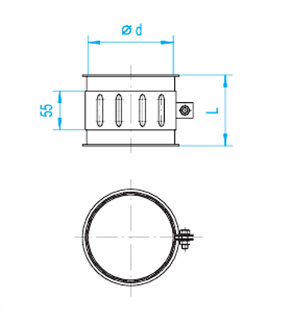

Заслонки для труб регулировочные.
Только для гранулированного материала (не для порошков) в трубопроводах, проложенных под наклоном
| DN | Ø d | A | B | C | E | F | L | kg |
| 60 | - | - | - | - | - | - | - | - |
| 80 | - | - | 100 | - | - | - | - | - |
| 100 | 99 | 100 | - | - | - | - | 70 | 1,10 |
| 120 | 119 | 120 | - | - | - | - | 70 | 1,45 |
| 150 | 149 | 150 | - | - | - | - | 70 | 2,10 |
| 175 | 174 | 175 | - | - | - | - | 70 | 2,75 |
| 200 | 199 | 200 | - | - | - | - | 70 | 3,50 |
| 250 | 249 | 250 | - | - | - | - | 70 | 5,10 |
| 300 | 299 | 300 | - | - | - | - | 70 | 7,10 |
