Защитные колпаки JACOB

Колпак защитный от дождя
Колпак защитный от дождя со свободным фланцем
Колпак защитный от дождя
Колпак защитный от дождя со свободным фланцем
Рейтинг
Голосов пока нет
Производитель
JACOB
Тип оборудования
Jacob трубные системы

Надежная защита трубных систем от внешних воздействий

Защитные колпаки JACOB — специализированные элементы для защиты открытых концов труб и соединений от загрязнений, осадков и механических повреждений. Продукция разработана для применения в системах пневмотранспорта, самотечных линиях и промышленных комплексах.

Почему JACOB?

  • Европейские стандарты качества
  • Сертифицированные решения для опасных производств
  • Гарантия 3 года на всю продукцию
  • Техническая поддержка на всех этапах применения
Узнать стоимость

Технические характеристики

Параметр Значение
Диапазон диаметров (DN) 60–300 мм
Материал Оцинкованная сталь / V4A (по запросу)
Тип крепления Быстросъемный механизм
Класс защиты IP54
Температурный режим от -40°C до +90°C



Таблица размеров

DN Внутренний диаметр (мм) Вес (кг)
60 60 0,25
80 80 0,35
100 100 0,45
150 150 0,65
200 200 0,85
300 300 1,20

Ключевые области применения

  • Защита открытых концов труб
  • Временная консервация систем
  • Защита при транспортировке
  • Предотвращение загрязнений
  • Наружные трубопроводные системы

Особенности монтажа

  • Быстрое крепление без специального инструмента
  • Герметичное прилегание к трубе
  • Возможность многократного использования
  • Совместимость со всеми типами соединений JACOB

Преимущества

  • Сертифицированная безопасность:
  • DEKRA EXAM — подтверждение взрывобезопасности
  • ATEX — категория II 3D для взрывоопасных зон
  • ISO 9001 — система менеджмента качества
  • Эффективная защита:
  • Герметичное закрытие трубных концов
  • Защита от атмосферных осадков
  • Предотвращение попадания загрязнений
  • Практичность использования:
  • Быстрое крепление
  • Совместимость со всеми типами труб
  • Долговечность материалов

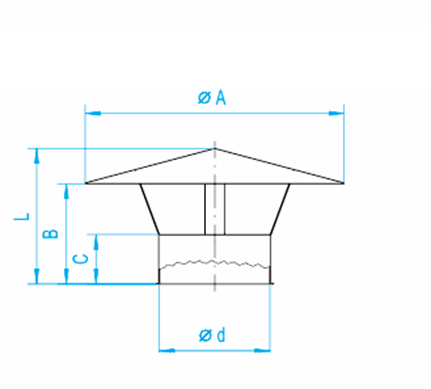

Колпаки защитные от дождя

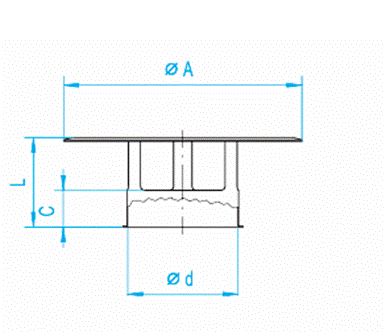

Исполнение Ø80-200 мм

DN Ø d A B C E F L kg
60 - - - - - - - -
80 78 180 - 50 - - 92 0,60
100 100 225 - 50 - - 102 0,90
120 120 270 - 50 - - 112 1,30
140 136 325 - 50 - - 122 1,70
150 150 325 - 50 - - 127 1,80
175 175 375 - 50 - - 140 2,30
200 200 425 - 50 - - 152 2,90
224 219 525 205 100 - - 275 6,10
250 250 525 205 100 - - 275 6,40
300 300 625 205 100 - - 275 6,40
400 398 850 320 150 - - 395 14,70
450 448 950 340 150 - - 435 15,20
500 498 1050 410 200 - - 550 27,70
600 558 1150 435 200 - - 590 27,00
630 628 1300 470 200 - - 645 32,00



Исполнение, начиная Ø224 мм

DN Ø d A B C E F L kg
60 - - - - - - - -
80 78 180 - 50 - - 92 0,60
100 100 225 - 50 - - 102 0,90
120 120 270 - 50 - - 112 1,30
140 136 325 - 50 - - 122 1,70
150 150 325 - 50 - - 127 1,80
175 175 375 - 50 - - 140 2,30
200 200 425 - 50 - - 152 2,90
224 219 525 205 100 - - 275 6,10
250 250 525 205 100 - - 275 6,40
300 300 625 205 100 - - 275 6,40
400 398 850 320 150 - - 395 14,70
450 448 950 340 150 - - 435 15,20
500 498 1050 410 200 - - 550 27,70
600 558 1150 435 200 - - 590 27,00
630 628 1300 470 200 - - 645 32,00

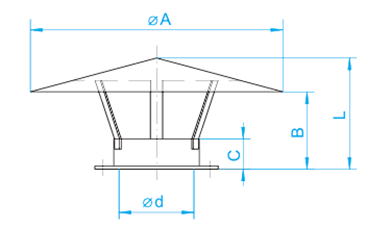

Колпаки защитные от дождя со свободным фланцем

DN Ø d A B C E F L kg
350 349 750 300 150 - - 395 -
400 398 850 320 150 - - 435 -
450 448 950 340 150 - - 470 -
500 498 1050 410 200 - - 550 -
560 558 1150 435 200 - - 590 -
630 628 1300 470 200 - - 645 -
710 707 1400 500 250 - - 700 -
800 797 1500 530 250 - - 760 -
