Дефлектор с приварным фланцем
Дефлектор
Производитель
Тип оборудования
Эффективные решения для защиты от внешних воздействий в трубопроводных системах
Защитные дефлекторы JACOB — специализированные устройства для защиты трубопроводных систем от внешних воздействий, таких как осадки, пыль и механические загрязнения. Продукция разработана для применения в открытых системах пневмотранспорта и самотечных линиях.
Почему JACOB?
- Европейские стандарты качества
- Сертифицированные решения для опасных производств
- Гарантия 3 года на всю продукцию
- Техническая поддержка на всех этапах применения
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон диаметров (DN) | 60–300 мм |
| Материал | Оцинкованная сталь / V4A (по запросу) |
| Тип конструкции | Конусный защитный элемент |
| Температурный режим | от -40°C до +90°C |
| Угол защиты | 45°–90° |
Таблица размеров
| DN | Внутренний диаметр (мм) | Вес (кг) |
|---|---|---|
| 60 | 60 | 0,45 |
| 80 | 80 | 0,55 |
| 100 | 100 | 0,70 |
| 150 | 150 | 1,05 |
| 200 | 200 | 1,45 |
| 300 | 300 | 2,00 |
Ключевые области применения
- Защита открытых участков
- Защита от атмосферных осадков
- Предотвращение загрязнений
- Защита от механических воздействий
- Наружные трубопроводные системы
Особенности монтажа
- Простота установки
- Совместимость с системой хомутов JACOB
- Возможность демонтажа
- Надежная фиксация
Преимущества
- Сертифицированная безопасность:
- DEKRA EXAM — подтверждение взрывобезопасности
- ATEX — категория II 3D для взрывоопасных зон
- ISO 9001 — система менеджмента качества
- Эффективная защита:
- Защита от атмосферных осадков
- Предотвращение попадания загрязнений
- Защита от механических повреждений
- Практичность использования:
- Простота монтажа
- Долговечность материалов
- Совместимость с системой
Дефлекторы

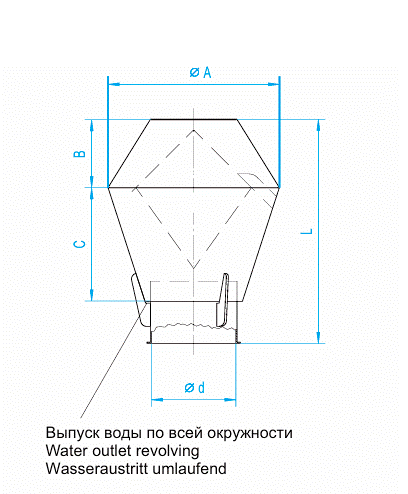

| DN | Ø d | A | B | C | E | F | L | kg |
| 60 | - | - | - | - | - | - | - | - |
| 80 | 76 | 230 | 110 | 188 | - | - | 360 | 3,20 |
| 100 | 99 | 230 | 110 | 152 | - | - | 325 | 3,40 |
| 120 | 119 | 260 | 125 | 165 | - | - | 355 | 5,20 |
| 140 | 135 | 310 | 130 | 220 | - | - | 415 | 6,40 |
| 150 | 149 | 310 | 130 | 220 | - | - | 390 | 6,20 |
| 175 | 174 | 360 | 160 | 237 | - | - | 460 | 9,50 |
| 200 | 199 | 460 | 200 | 322 | - | - | 620 | 12,50 |
| 224 | 219 | 515 | 235 | 368 | - | - | 695 | 16,50 |
| 250 | 249 | 515 | 235 | 368 | - | - | 650 | 15,50 |
| 300 | 325 | 440 | 400 | 370 | - | - | 700 | 12,90 |
| 350 | 377 | 500 | 460 | 430 | - | - | 750 | 15,85 |
| 400 | 426 | 565 | 515 | 482 | - | - | 800 | 21,56 |
| 450 | 480 | 615 | 565 | 532 | - | - | 850 | 22,76 |
| 500 | 530 | 670 | 620 | 585 | - | - | 900 | 22,70 |
| 600 | 630 | 780 | 725 | 685 | - | - | 1000 | 39,40 |
| 700 | 720 | 895 | 840 | 800 | - | - | 1100 | 59,46 |
| 800 | 820 | 1010 | 950 | 905 | - | - | 1200 | 79,16 |
Дефлекторы с приварным фланцем

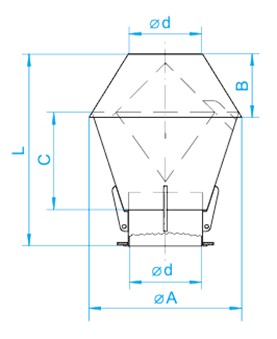

| DN | Ø d | A | B | C | E | F | L | kg |
| 350 | 349 | 645 | 275 | 448 | - | - | 865 | - |
| 400 | 398 | 715 | 295 | 480 | - | - | 915 | - |
| 450 | 448 | 820 | 320 | 588 | - | - | 1040 | - |
| 500 | 498 | 870 | 320 | 588 | - | - | 1040 | - |
| 560 | 558 | 990 | 372 | 703 | - | - | 1208 | - |
| 630 | 628 | 1140 | 442 | 776 | - | - | 1434 | - |
| 710 | 707 | 1290 | 502 | 901 | - | - | 1627 | - |
| 800 | 797 | 1440 | 520 | 1020 | - | - | 1790 | - |
