Запорные клапаны JACOB — высоконадежные устройства для полного перекрытия потока сыпучих материалов в трубопроводных системах. Продукция разработана для применения в системах пневмотранспорта, самотечных линиях и промышленных комплексах с повышенными требованиями безопасности.
Почему JACOB?
- Европейские стандарты качества
- Сертифицированные решения для опасных производств
- Гарантия 3 года на всю продукцию
- Техническая поддержка на всех этапах применения
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон диаметров (DN) | 80–300 мм |
| Рабочее давление | до 50 кПа |
| Температурный режим | от -40°C до +90°C |
| Материал | Оцинкованная сталь / V4A (по запросу) |
| Тип привода | Ручной / Пневматический |
| Класс герметичности | D по DIN EN 12237 |
Таблица размеров
| DN | Внутренний диаметр (мм) | Толщина стенки (мм) | Вес (кг) |
|---|---|---|---|
| 80 | 80 | 1,5–2,0 | 1,8 |
| 100 | 100 | 1,5–2,0 | 2,2 |
| 150 | 150 | 2,0–3,0 | 3,5 |
| 200 | 200 | 2,0–3,0 | 4,8 |
| 300 | 300 | 2,0–3,0 | 6,5 |
Ключевые области применения
- Взрывоопасные производства
- Системы дозирования
- Технологические линии
- Пневмотранспортные системы
- Самотечные линии
- Химическая промышленность
Особенности монтажа
- Совместимость с системой хомутов JACOB
- Возможность установки в любом положении
- Быстрый доступ к запорному механизму
- Надежная герметизация
Преимущества
- Сертифицированная безопасность:
- DEKRA EXAM — подтверждение взрывобезопасности до 3 бар
- ATEX — категория II 3D для взрывоопасных зон
- ISO 9001 — система менеджмента качества
- Надежность конструкции:
- Герметичное перекрытие потока
- Износостойкие уплотнительные элементы
- Устойчивость к абразивным средам
- Практичность использования:
- Быстрый монтаж
- Простота обслуживания
- Долгий срок службы
Клапаны без уплотнения внутри клапана:
Клапаны отбортованы с обеих сторон для соединений на хомутах. Оба вывода конца вала имеют уплотнения, одно представляет собой уплотнительное кольцо круглого сечения из витона, а другое выполнено из электропроводного материала EPDM в целях отвода зарядов с внутреннего клапана на корпус. Термостойкость от -50 до +120 °C. При диаметрах 350–400 мм клапаны могут поставляться с отбортовкой для соединения на хомутах (взрывобезопасность не обеспечивается) или на соединении со свободными фланцами. При диаметрах свыше 400 мм клапаны имеют соединение на свободных фланцах согласно DIN 24154, T2, без контрфланца. Валы смонтированы на шариковых опорах и уплотнены кольцом круглого сечения из витона. Для диаметров, не превышающих 630 мм, взрывобезопасность обеспечивается при избыточном давлении до 3 бар.

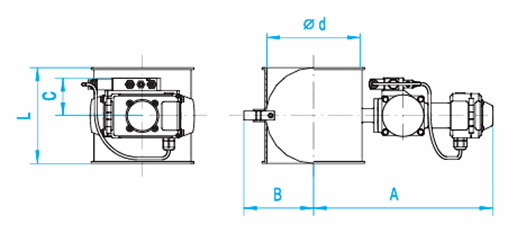

Клапаны запорные без уплотнения с пневматическим управлением посредством исполнительного привода
Клапан электромагнитный 5/2-ходовой (однокатушечный), 2 механических концевых выключателя полностью смонтированы в блоке концевых выключателей, Время переключения для 90° < 3 секунд
| DN | Ø d | A | B | C | E | F | L | kg |
| 60 | 57 | 280 | 63 | 79 | - | - | 60 | 3,30 |
| 80 | 76 | 303 | 87 | 79 | - | - | 100 | 3,60 |
| 100 | 99 | 315 | 99 | 79 | - | - | 100 | 3,90 |
| 120 | 119 | 325 | 109 | 79 | - | - | 120 | 4,30 |
| 140 | 135 | 333 | 117 | 79 | - | - | 140 | 4,70 |
| 150 | 149 | 340 | 124 | 79 | - | - | 150 | 5,00 |
| 175 | 174 | 352 | 136 | 84 | - | - | 175 | 6,60 |
| 200 | 199 | 364 | 149 | 84 | - | - | 200 | 7,40 |
| 224 | 219 | 374 | 159 | 84 | - | - | 200 | 7,90 |
| 250 | 249 | 388 | 174 | 84 | - | - | 200 | 8,60 |
| 300 | 299 | 417 | 199 | 84 | - | - | 200 | 9,80 |
| 350 | 349 | 414 | 460 | 224 | - | - | 200 | 10,90 |
| 400 | 398 | 485 | 488 | 248 | - | - | 200 | 12,30 |

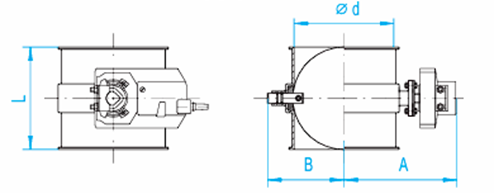

Клапаны запорные без уплотнения с электромоторным управлением посредством привода фланца «Belimo» Время переключения для 90° около 150 сек.
| DN | Ø d | A | B | C | E | F | L | kg |
| 60 | 57 | 145 | 63 | - | - | - | 60 | 3,60 |
| 80 | 76 | 166 | 87 | - | - | - | 100 | 3,90 |
| 100 | 99 | 179 | 99 | - | - | - | 100 | 4,20 |
| 120 | 119 | 189 | 109 | - | - | - | 120 | 4,60 |
| 140 | 135 | 197 | 117 | - | - | - | 140 | 5,00 |
| 150 | 149 | 204 | 124 | - | - | - | 150 | 5,20 |
| 175 | 174 | 216 | 136 | - | - | - | 175 | 5,60 |
| 200 | 199 | 229 | 149 | - | - | - | 200 | 6,40 |
| 224 | 219 | 239 | 159 | - | - | - | 200 | 6,80 |
| 250 | 249 | 254 | 174 | - | - | - | 200 | 7,40 |
| 300 | 299 | 277 | 199 | - | - | - | 200 | 8,70 |

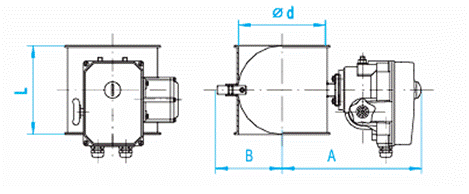

Клапаны запорные без уплотнения с электромоторным управлением посредством сервопривода включая 2 регулируемых концевых выключателя и термовыключателя с нулевым потенциалом. Время переключения для 90° около 6 секунд.
| DN | Ø d | A | B | C | E | F | L | kg |
| 60 | - | - | - | - | - | - | - | - |
| 80 | 76 | 267 | 86 | - | - | - | 100 | 4,40 |
| 100 | 99 | 279 | 98 | - | - | - | 100 | 4,70 |
| 120 | 119 | 290 | 108 | - | - | - | 120 | 5,10 |
| 140 | 135 | 297 | 116 | - | - | - | 140 | 5,40 |
| 150 | 149 | 304 | 123 | - | - | - | 150 | 5,70 |
| 175 | 174 | 317 | 135 | - | - | - | 175 | 6,30 |
| 200 | 199 | 329 | 148 | - | - | - | 200 | 7,10 |
| 224 | 219 | 339 | 158 | - | - | - | 200 | 7,60 |
| 250 | 249 | 354 | 173 | - | - | - | 200 | 8,30 |
| 300 | 299 | 379 | 199 | - | - | - | 200 | 9,50 |
Клапаны с уплотнением внутреннего клапана
Клапаны отбортованы с обеих сторон для соединений на хомутах. Стандартное исполнение с уплотнительным кольцом из силикона. Термостойкость 200 °C. Отвечают требованиям, предъявляемым в пищевой промышленности и допущены к использованию согласно FDA. Оба вывода конца вала имеют уплотнения, одно представляет собой уплотнительное кольцо круглого сечения из витона, а другое выполнено из электропроводного материала EPDM в целях отвода зарядов с внутреннего клапана на корпус. Термостойкость от -50 до +120 °C. Клапаны диаметром, не превышающим 200 мм, сертифицированы в качестве взрывобезопасных при избыточном давлении до 3 бар. При диаметрах свыше 300 мм клапаны выполняются с приварными фланцами согласно DIN 24154, T2 без контрфланца. Уплотнение захватывает всю внутреннюю поверхность клапана. Валы смонтированы на шариковых опорах и уплотнены кольцом круглого сечения из витона. Для диаметров, не превышающих 630 мм, взрывобезопасность обеспечивается при избыточном давлении до 3 бар.

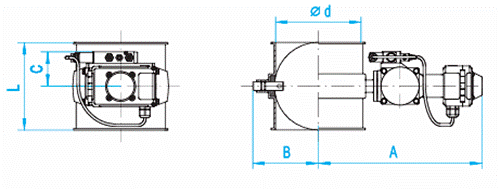

Клапаны запорные с уплотнением, управление пневматическое посредством исполнительного привода Клапан электромагнитный 5/2-ходовой (однокатушечный), 2 механических концевых выключателя полностью смонтированы в блоке концевых выключателей, время переключения для 90° < 3 секунд. Уплотнение в запорных клапанах выполнено из силикона.
| DN | Ø d | A | B | C | E | F | L | kg |
| 60 | - | - | - | - | - | - | - | - |
| 80 | 76 | 303 | 87 | 79 | - | - | 100 | 3,60 |
| 100 | 99 | 315 | 99 | 79 | - | - | 100 | 3,90 |
| 120 | 119 | 325 | 109 | 79 | - | - | 120 | 4,30 |
| 140 | 135 | 333 | 117 | 79 | - | - | 140 | 4,70 |
| 150 | 149 | 340 | 124 | 79 | - | - | 150 | 5,00 |
| 175 | 174 | 352 | 136 | 84 | - | - | 175 | 6,60 |
| 200 | 199 | 385 | 149 | 84 | - | - | 200 | 7,40 |
| 224 | 219 | 395 | 159 | 84 | - | - | 200 | 7,90 |
| 250 | 249 | 410 | 174 | 84 | - | - | 200 | 8,60 |
| 300 | 299 | 439 | 199 | 84 | - | - | 200 | 9,80 |

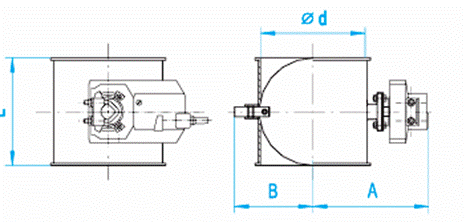

Клапаны запорные с уплотнением, электромоторное управление посредством привода фланца «Belimo» Время переключения для 90° около 150 сек.
| DN | Ø d | A | B | C | E | F | L | kg |
| 60 | - | - | - | - | - | - | - | - |
| 80 | 76 | 166 | 86 | - | - | - | 100 | 3,90 |
| 100 | 99 | 179 | 98 | - | - | - | 100 | 4,20 |
| 120 | 119 | 189 | 108 | - | - | - | 120 | 4,60 |
| 140 | 135 | 197 | 116 | - | - | - | 140 | 5,00 |
| 150 | 149 | 204 | 123 | - | - | - | 150 | 5,20 |
| 175 | 174 | 216 | 135 | - | - | - | 175 | 5,80 |
| 200 | 199 | 229 | 148 | - | - | - | 200 | 6,60 |

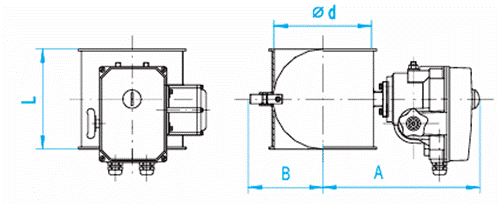

Клапаны запорные с уплотнением, электромоторное управление посредством сервопривода включая 2 регулируемых концевых выключателя и термовыключателя с нулевым потенциалом. Время переключения для 90° около 6 секунд.
| DN | Ø d | A | B | C | E | F | L | kg |
| 60 | - | - | - | - | - | - | - | - |
| 80 | 76 | 264 | 86 | - | - | - | 100 | 4,40 |
| 100 | 99 | 276 | 98 | - | - | - | 100 | 4,70 |
| 120 | 119 | 286 | 108 | - | - | - | 120 | 5,10 |
| 140 | 135 | 294 | 116 | - | - | - | 140 | 5,40 |
| 150 | 149 | 301 | 123 | - | - | - | 150 | 5,70 |
| 175 | 174 | 314 | 135 | - | - | - | 175 | 6,30 |
| 200 | 199 | 326 | 148 | - | - | - | 200 | 7,10 |
| 224 | 219 | 396 | 158 | - | - | - | 200 | 7,60 |
| 250 | 249 | 411 | 173 | - | - | - | 200 | 8,30 |
| 300 | 299 | 439 | 199 | - | - | - | 200 | 9,50 |
