Модульные решения для разветвления трубопроводных систем

Тройники и ответвления JACOB — высококачественные соединительные элементы для создания разветвлений в трубопроводных системах. Продукция разработана для применения в системах пневмотранспорта, самотечных линиях и промышленных комплексах с повышенными требованиями к надежности.

Почему JACOB?

  • Европейские стандарты качества
  • Сертифицированные решения для опасных производств
  • Гарантия 3 года на всю продукцию
  • Техническая поддержка на всех этапах применения
Узнать стоимость

Технические характеристики

Параметр Значение
Диапазон диаметров (DN) 60–800 мм
Рабочее давление до 50 кПа
Температурный режим от -40°C до +90°C
Материал Оцинкованная сталь / V4A (по запросу)
Толщина стенки 1–3 мм
Угол ответвления 45°/90° (стандартно)



Таблица размеров

DN Внутренний диаметр (мм) Толщина стенки (мм) Вес (кг)
60 60 1,5–2,0 0,55
80 80 1,5–2,0 0,68
100 100 2,0–3,0 0,85
150 150 2,0–3,0 1,25
200 200 2,0–3,0 1,75
300 300 2,0–3,0 2,50
400 400 2,0–3,0 3,30

Ключевые области применения

  • Пневмотранспортные системы
  • Самотечные линии
  • Системы подачи сыпучих материалов
  • Аграрный сектор
  • Химическая промышленность
  • Фармацевтическое производство

Особенности монтажа

  • Возможность создания разветвлений под разными углами
  • Совместимость с различными типами соединений
  • Простота монтажа и демонтажа
  • Надежная герметизация стыков

Преимущества

  • Сертифицированная безопасность:
  • DEKRA EXAM — подтверждение взрывобезопасности
  • ATEX — категория II 3D для взрывоопасных зон
  • ISO 9001 — система менеджмента качества
  • Высокая прочность:
  • Устойчивость к механическим нагрузкам
  • Сопротивление абразивному износу
  • Долговечность конструкции
  • Универсальность применения:
  • Совместимость с различными типами соединений
  • Возможность создания сложных конфигураций
  • Оптимизация потоков материала





Тройники

DN Ø d A B C G H L kg
60 57 — B 60 — — 130 0,40
80 78 — 70 — — — 150 0,60
100 100 — 100 — — — 200 1,00
120 120 — 110 — — — 220 1,20
140 136 — 120 — — — 240 1,40
150 150 — 125 — — — 250 1,65
175 175 — 137,5 — — — 275 2,05
200 200 — 150 — — — 300 2,55
224 220 — 162,5 — — — 325 2,90
250 250 — 175 — — — 350 3,50
300 300 — 200 — — — 400 4,70
350 350 — 275 — — — 550 8,10
400 399 — 300 — — — 600 9,90
450 449 — 325 — — — 650 12,75
500 499 — 350 — — — 700 14,10
560 557 — 380 — — — 760 17,60
630 627 — 415 — — — 830 20,35

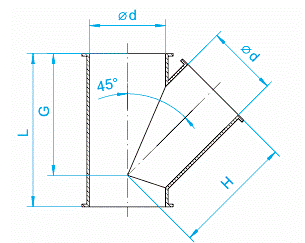

Ответвления тройниковые 45°

Изображение выглядит как диаграмма, линия, Параллельный, Технический чертеж</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C G H L kg
60 57 — — — 115 115 145 0,50
80 78 — — — 123 137 160 0,75
100 100 — — — 177 176 215 1,15
120 119 — — — 187 185 240 1,95
140 136 — — — 216 219 280 1,90
150 149 — — — 234 231 300 3,05
175 174 — — — 269 266 340 3,90
200 199 — — — 309 306 390 5,40
224 220 — — — 334 336 420 5,40
250 249 - - - 358 352 450 7,20
300 299 - - - 418 412 520 10,30
350 349 - - - 498 472 615 15,00
400 398 - - - 557 533 685 17,75
450 448 - - - 662 623 800 22,80
500 498 - - - 701 674 850 27,20
560 558 - - - 789 786 950 38,00
630 628 - - - 885 890 1060 48,00

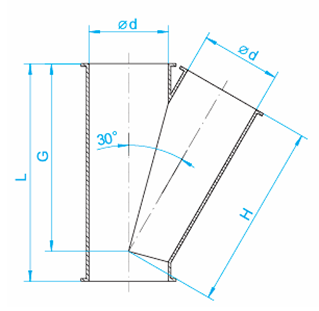

Ответвления тройниковые 30°. Большинство проверены на взрывобезопасность до 3 бар

Изображение выглядит как диаграмма, линия, Параллельный, текст</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C G H L kg
60 57 - - - 170 170 200 0,70
80 78 - - - 209 216 240 1,30
100 99 - - - 262 248 300 2,30
120 119 - - - 299 296 340 2,95
140 136 - - - 336 334 390 2,80
150 149 - - - 355 350 410 4,00
175 174 - - - 392 383 450 5,20
200 199 - - - 463 457 530 7,20
224 220 - - - 510 510 580 6,90
250 249 - - - 547 544 620 10,80
300 299 - - - 640 640 720 14,40
350 349 - - - 728 717 820 18,60
400 398 - - - 826 825 925 25,40
450 448 - - - 945 930 1050 31,40
500 498 - - - 1038 1027 1150 38,40
560 558 - - - 1180 1175 1300 54,00
630 628 - - - 1301 1304 1430 64,00



Ответвления тройниковые конусные 30°.

Диаметр С, E, F = условный проход при толщине стенки 1,5 мм. Большинство проверены на взрывобезопасность до 3 бар

DN C E F G H L kg
60-60-60 57 57 57 170 170 200 0,70
80-60-60 77 57 57 170 170 200 0,80
80-80-80 77 77 77 209 216 240 1,32
100-80-80 100 77 77 237 236 250 1,25
100-100-80 100 100 78 239 248 250 1,35
100-100-100 100 100 100 262 248 300 1,70
120-80-80 120 78 77 258 259 255 1,35
120-100-80 120 100 77 260 261 255 1,45
120-100-100 120 100 100 267 267 290 1,75
120-120-80 120 120 78 256 258 250 1,50
120-120-120 120 120 120 299 296 340 2,20
140-100-100 136 100 100 290 292 300 1,95
140-120-80 136 120 77 274 278 255 1,65
140-120-100 136 120 100 291 293 300 2,00
140-140-80 136 136 77 275 284 255 1,70
140-140-140 136 136 136 336 334 390 2,80
150-100-100 150 100 100 291 294 290 2,10
150-120-100 150 120 100 293 296 290 2,05
150-120-120 150 120 120 323 324 340 2,45
150-140-80 150 136 77 286 292 255 1,75
150-150-80 150 150 77 282 288 250 1,85
150-150-150 150 150 150 355 350 410 3,05
175-120-120 175 120 120 343 347 340 2,70
175-140-120 175 136 120 344 348 340 2,70
175-150-80 175 150 77 302 311 250 1,90
175-150-100 175 150 100 315 321 290 2,40
175-150-120 175 150 120 345 349 340 2,80
175-150-150 175 150 150 375 373 410 3,80
175-175-175 175 175 175 392 383 450 4,00
200-140-140 200 136 136 387 401 390 3,60
200-150-120 200 150 120 365 373 340 2,70
200-150-150 200 150 150 395 396 410 5,00
200-175-100 200 175 100 336 346 290 2,70
200-175-120 200 175 120 366 374 340 3,10
200-175-150 200 175 150 396 398 410 4,10
200-200-80 200 200 77 330 348 255 2,50
200-200-100 200 200 100 348 358 300 3,00
200-200-200 200 200 200 463 457 530 5,60
224-150-150 220 150 150 410 424 410 4,00
224-175-140 220 175 136 406 423 390 4,00
224-200-100 220 200 100 364 377 300 3,00
224-200-120 220 200 120 384 395 340 3,30
224-224-224 220 220 220 510 510 580 6,90
250-200-150 250 200 150 438 446 410 4,60
250-200-175 250 200 175 453 455 450 5,80
250-200-200 250 200 200 503 513 530 6,10
250-224-120 250 220 120 409 424 340 4,20
250-224-140 250 220 136 433 455 390 4,40
250-250-80 250 250 77 374 398 255 2,90
250-250-100 250 250 100 392 409 300 3,50
250-250-250 250 250 250 547 544 620 10,80
300-224-224 300 220 220 575 584 580 7,70
300-250-140 300 250 136 475 493 390 4,90
300-250-150 300 250 150 476 495 410 5,30
300-250-175 300 250 175 496 505 450 5,90
300-250-200 300 250 200 546 563 530 7,10
300-250-250 300 250 250 587 580 620 8,70
300-300-80 300 300 77 417 448 255 3,30
300-300-100 300 300 100 435 459 300 4,10
300-300-300 300 300 300 640 640 720 14,40
350-250-250 350 250 250 627 627 620 9,60
350-300-150 350 300 150 524 546 410 6,10
350-300-200 350 300 200 590 613 530 7,90
350-300-224 350 300 220 619 636 580 8,90
350-300-250 350 300 250 630 630 620 9,90
350-350-350 350 350 350 728 717 820 18,60
400-300-250 399 300 250 670 677 620 10,40
400-300-300 399 300 300 721 724 720 12,40
400-350-175 399 350 175 583 609 450 7,40
400-350-224 399 350 220 663 686 580 10,20
400-400-400 399 399 399 826 825 925 25,40
450-350-300 449 350 300 764 774 720 14,80
450-350-350 449 350 350 809 811 820 17,50
450-400-200 449 399 200 676 713 530 10,70
450-400-250 449 399 250 716 730 620 12,80
450-450-450 449 449 449 945 930 1050 31,40
500-400-350 499 399 350 853 861 820 18,20
500-400-400 499 399 399 909 914 925 22,70
500-450-224 499 449 220 749 786 580 13,00
500-450-300 499 449 300 810 827 720 17,00
500-500-500 499 499 499 1038 1027 1150 38,00



Ответвления симметричные 60°. Проверены на взрывобезопасность до 3 бар

Изображение выглядит как диаграмма, линия, дизайн</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

60 - - - - - - - -
80 77 40 120 - - - - 0,80
100 100 50 120 - - - - 1,00
125 120 50 150 - - - - 1,50
140 138 70 165 - - - - 2,00
150 150 75 175 - - - - 2,20
175 175 80 210 - - - - 3,10
200 200 90 240 - - - - 4,00
224 220 90 275 - - - - 5,00
250 250 100 300 - - - - 6,20
300 300 120 360 - - - - 8,90



Ответвления симметричные 90°. Большинство проверены на взрывобезопасность до 3 бар

Изображение выглядит как диаграмма, линия, круг, Симметрия</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F L kg
60 - - - - - - - -
80 77 40 80 - - - - 0,55
100 100 60 160 - - - - 0,90
120 120 75 110 - - - - 1,10
140 136 75 120 - - - - 1,65
150 150 75 125 - - - - 1,45
175 175 75 140 - - - - 1,75
200 200 90 170 - - - - 2,60
224 220 100 190 - - - - 3,00
250 250 100 200 - - - - 3,50
300 300 120 220 - - - - 4,40
350 350 120 250 - - - - 5,40
400 399 150 270 - - - - 6,85
450 449 150 300 - - - - 8,35
500 499 175 325 - - - - 10,20



Ответвления симметричные конусные 60°

Диаметр С и E = условный проход при толщине стенки 1,5 мм

DN Ø d A B C E F L kg
100-80-80 40 130 100 77 - - - 0,85
120-100-100 50 150 120 100 - - - 1,25
140-100-100 50 150 136 100 - - - 1,25
150-100-100 50 170 150 100 - - - 1,40
150-120-120 50 170 150 120 - - - 1,65
175-120-120 60 200 175 120 - - - 2,00
200-140-140 60 200 200 136 - - - 2,35
200-150-150 60 200 200 150 - - - 2,50
224-150-150 60 220 220 150 - - - 2,65
250-200-200 60 250 250 200 - - - 3,50
300-224-224 70 300 300 220 - - - 4,80
350-250-250 70 350 350 250 - - - 5,30
400-300-300 70 350 399 300 - - - 6,20
450-350-350 80 400 449 350 - - - 9,20
500-400-400 80 450 499 399 - - - 11,40



Тройники со свободными фланцами

Могут поставляться с Ø560, 800 мм, толщиной стенки 3 мм, их взрывобезопасность обеспечена до 3 бар.

Изображение выглядит как диаграмма, линия, Технический чертеж, Параллельный</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F L kg



Ответвления тройниковые конусные 30° со свободными фланцами с обеих сторон

  1. Ø250 и 300 мм с отбортовкой для соединения на хомутах (без свободного фланца)

Могут поставляться с Ø560 и 630 мм, с толщиной стенки 3 мм, их взрывобезопасность обеспечена до 3 бар.

Изображение выглядит как диаграмма, линия, Параллельный, Технический чертеж</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN

А

В

С

Е

G

L

kg
350-250-250

-

727

350

250

727

620

-
400 300 300)

-

824

399

300

821

720

-
450-350-350

-

911

449

350

909

920

-
500-400-400

-

1014

499

399

1009

1025

-
560-400-400

-

1071

558

399

1059

1025

-
630-450-450

-

1213

628

448

1195

1150

-
710-500-500

-

1327

707

498

1311

1250

-
800-560-560

-

1507

797

558

1481

1400

-
