Надежные соединительные элементы для модульных систем
Свободные фланцы JACOB — это универсальные соединительные элементы с приварными кольцами, обеспечивающие надежное крепление и герметичность трубопроводных систем. Продукция разработана для применения в системах пневмотранспорта и самотечных линиях с повышенными требованиями к надежности соединения.
Почему JACOB?
- Европейские стандарты качества
- Сертифицированные решения для опасных производств
- Гарантия 3 года на всю продукцию
- Техническая поддержка на всех этапах применения
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон диаметров (DN) | 350–800 мм |
| Рабочее давление | до 50 кПа |
| Материал | Оцинкованная сталь / V4A (по запросу) |
| Высота отбортовки | 10 мм |
| Тип соединения | Приварное |
Таблица размеров
| DN | Внутренний диаметр (мм) | Толщина стенки (мм) | Вес (кг) |
|---|---|---|---|
| 350 | 350 | 1,5–3,0 | 12,5 |
| 400 | 400 | 1,5–3,0 | 15,0 |
| 450 | 450 | 1,5–3,0 | 18,5 |
| 500 | 500 | 1,5–3,0 | 22,0 |
| 600 | 600 | 1,5–3,0 | 30,0 |
| 710 | 710 | 1,5–3,0 | 40,0 |
| 800 | 800 | 1,5–3,0 | 48,0 |
Ключевые области применения
- Пневмотранспортные системы
- Самотечные линии
- Системы подачи сыпучих материалов
- Взрывоопасные производства
- Химическая промышленность
- Аграрный сектор
Особенности монтажа
- Возможность установки на труднодоступных участках
- Надежная фиксация в любом положении
- Герметичность соединения за счет двойной сварки
- Простота монтажа приварных колец
Преимущества
- Сертификация безопасности:
- DEKRA EXAM — взрывобезопасность до 3 бар
- ATEX — категория II 3D для взрывоопасных зон
- ISO 9001 — система менеджмента качества
- Универсальность монтажа: возможность поворота относительно любой плоскости
- Герметичность соединения: обеспечивается отдельными сварными швами
- Надежность конструкции: выдерживает высокие эксплуатационные нагрузки
- Температурный диапазон: от -30°C до +650°C

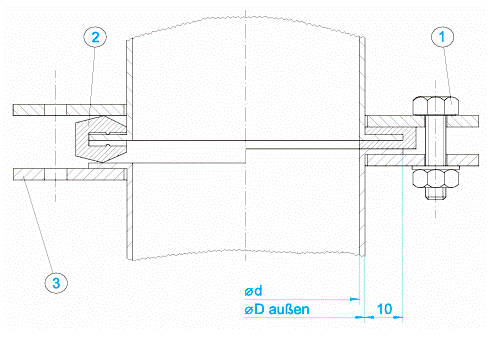

Система свободных фланцев компании «JACOB» с отбортовкой 10 мм и фланцами согласно DIN 24154, T2
Диапазон диаметров: Ø350–800 мм
Материалы: Низкоуглеродистая сталь: материал DC 04 (ST 1403), DC 01 (ST 1203), S 235 (ST 37)
Порошковое покрытие: Покрытие нанесено внутри и снаружи RAL 7032. Порошковое покрытие (отводит электростатические заряды, отвечает требованиям FDA для пищевой промышленности согласно 21CFR175.300).
Грунтовка: грунтовка внутри и снаружи RAL 7032. Поверхности с грунтовкой в каталоге отмечены. Начиная с диаметра 710 мм, грунтовка предусматривается стандартом. Горячее цинкование, согласно DIN EN ISO 1461, термостойкость до 200 °C, не отвечает требованиям качества, предъявляемым в пищевой промышленности. Нержавеющая сталь: Материал 1.4301, AISI 304 (X5CrNi1810) Поверхность подвергнута струйной обработке стальной нержавеющей дробью Cr-Ni, термостойкость до 300 °C. Представленные детали из нержавеющей стали выполняются по стандарту со свободными фланцами из черной стали, оцинкованной горячим способом. Специальные исполнения из материалов 1.4571, AISI 316Ti (X6CrNiMoTi17122) с фланцами из нержавеющей стали, с протравленной и пассивированной поверхностью –за дополнительную плату.
Толщина стенки: Трубы: Трубы с толщиной стенки 1 мм используются в системах воздухоотсоса с избыточным давлением не более 100 мбар. Трубы с толщиной стенки 2 мм с диаметром до DN 800 –взрывобезопасность до 3 бар. Трубы с толщиной стенки 3 мм –по запросу, трубы с толщиной стенки 3 мм из нержавеющей стали поставляются только с приварными фланцами. Детали фасонные: с толщиной стенки 1,5 мм и 2 мм. Трубы с толщиной стенки 3 мм –по запросу, трубы с толщиной стенки 3 мм из нержавеющей стали поставляются только с приварными фланцами. Допуски Диаметр трубы и круглость согласно DIN EN 10296–1. Значения длины и угловые размеры согласно DIN ISO 2768, часть 1 – класс допуска V, очень неточный. Исключение: сегменты и переходники с наклоном, угловой допуск ±1°.
| DN | s = 1 mm | s = 1,5 mm | s = 2 mm | s = 3 mm |
| ⌀ 350 mm | 350 | 350 | 349 | 348 |
| ⌀ 400 mm | 400 | 399 | 398 | 396 |
| ⌀ 450 mm | 450 | 449 | 448 | 446 |
| ⌀ 500 mm | 500 | 499 | 498 | 496 |
| ⌀ 560 mm | — | — | 558 | 556 |
| ⌀ 630 mm | — | — | 628 | 626 |
| ⌀ 710 mm | — | — | 707 | 705 |
| ⌀ 800 mm | — | — | 797 | 795 |
