Гибкие решения для транспортировки материалов и сред
Шланги JACOB — высококачественные гибкие трубопроводные системы для транспортировки сыпучих материалов, жидкостей и газов. Продукция разработана для применения в системах пневмотранспорта, самотечных линиях и промышленных комплексах.
Почему JACOB?
- Европейские стандарты качества
- Сертифицированные решения для опасных производств
- Гарантия 3 года на всю продукцию
- Техническая поддержка на всех этапах применения
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон диаметров (DN) | 60–300 мм |
| Рабочее давление | до 50 кПа |
| Температурный режим | от -40°C до +90°C |
| Материал | Армированный ПВХ / V4A (по запросу) |
| Длина шланга | до 10 метров |
| Класс герметичности | D по DIN EN 12237 |
Таблица размеров
| DN | Внутренний диаметр (мм) | Толщина стенки (мм) | Вес (кг/м) |
|---|---|---|---|
| 60 | 60 | 3,0–4,0 | 0,8 |
| 80 | 80 | 3,5–4,5 | 1,0 |
| 100 | 100 | 4,0–5,0 | 1,2 |
| 150 | 150 | 4,5–5,5 | 1,5 |
| 200 | 200 | 5,0–6,0 | 1,8 |
| 300 | 300 | 5,5–6,5 | 2,2 |
Ключевые области применения
- Пневмотранспортные системы
- Системы подачи материалов
- Вакуумные установки
- Промышленные линии
- Химическая промышленность
- Фармацевтическое производство
Особенности монтажа
- Быстрое подключение к системе
- Совместимость со стандартными фитингами
- Возможность замены
- Устойчивость к перегибам
Преимущества
- Сертифицированная безопасность:
- DEKRA EXAM — подтверждение взрывобезопасности
- ATEX — категория II 3D для взрывоопасных зон
- ISO 9001 — система менеджмента качества
- Высокая производительность:
- Гибкость и подвижность
- Устойчивость к перегибам
- Равномерное распределение нагрузки
- Надежность конструкции:
- Износостойкие материалы
- Герметичность соединений
- Долговечность эксплуатации

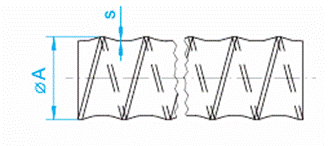

Шланги из полиуретана
Стандартная длина 1 м или 2 м. * Максимальная длина при диаметре не более Ø250 мм = 15 м, а при Ø300 мм = 10 м.
|
DN |
Ød |
А |
В |
С |
Е |
S |
L |
кд |
|
50 |
- |
58 |
- |
- |
- |
0,70 |
- |
0,41 |
|
60 |
- |
68 |
- |
- |
- |
0,70 |
- |
0,49 |
|
80 |
- |
88 |
- |
- |
- |
0,70 |
- |
0,76 |
|
100 |
- |
110 |
- |
- |
- |
0,70 |
- |
0,95 |
|
120 |
- |
129 |
- |
- |
- |
0,70 |
- |
1,12 |
|
140 |
- |
149 |
- |
- |
- |
0,70 |
- |
1,38 |
|
150 |
- |
161 |
- |
- |
- |
0,70 |
- |
1,48 |
|
175 |
- |
185 |
- |
- |
- |
0,70 |
- |
1,85 |
|
200 |
- |
214 |
- |
- |
- |
0,70 |
- |
2,30 |
|
224 |
- |
235 |
- |
- |
- |
0,70 |
- |
2,55 |
|
250 |
- |
260 |
- |
- |
- |
0,70 |
- |
3,02 |
|
300 |
- |
310 |
- |
- |
- |
0,70 |
- |
3,20 |
Материал: полиэфир / полиуретан с проволокой из пружинной стали
Свойства: очень устойчив к истиранию, масло- и бензостойкий, внутренняя поверхность преимущественно гладкая. Температурный диапазон: от -40 °C до +90 °C Отвечает требованиям, предъявляемым к качеству в пищевой промышленности согласно FDA.
