Подвес для крепления труб к потолку с изолирующей прокладкой
Производитель
Тип оборудования
Надежные решения для крепления трубопроводных систем
Подвесы для труб JACOB — профессиональные крепежные элементы для надежного монтажа трубопроводных систем. Продукция разработана для стационарного крепления труб в системах пневмотранспорта, самотечных линиях и промышленных комплексах.
Почему JACOB?
- Европейские стандарты качества
- Сертифицированные решения для опасных производств
- Гарантия 3 года на всю продукцию
- Техническая поддержка на всех этапах применения
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон диаметров (DN) | 60–300 мм |
| Максимальная нагрузка | до 1000 кг |
| Температурный режим | от -40°C до +90°C |
| Материал | Оцинкованная сталь / V4A (по запросу) |
| Тип крепления | Стеновое / потолочное |
| Класс прочности | A3 |
Таблица размеров
| DN | Внутренний диаметр (мм) | Максимальная нагрузка (кг) | Вес (кг) |
|---|---|---|---|
| 60–100 | 60–100 | 250 | 0,8 |
| 150–200 | 150–200 | 500 | 1,5 |
| 250–300 | 250–300 | 1000 | 2,2 |
Ключевые области применения
- Промышленные трубопроводы
- Системы пневмотранспорта
- Самотечные линии
- Химическая промышленность
- Фармацевтическое производство
- Аграрный сектор
Особенности монтажа
- Возможность крепления к любым несущим конструкциям
- Регулируемое положение трубы
- Простая установка без специального инструмента
- Надежная фиксация
Преимущества
- Сертифицированная безопасность:
- DEKRA EXAM — подтверждение взрывобезопасности
- ATEX — категория II 3D для взрывоопасных зон
- ISO 9001 — система менеджмента качества
- Высокая прочность:
- Расчетная нагрузка до 1000 кг
- Устойчивость к вибрациям
- Долговечность конструкции
- Удобство монтажа:
- Быстрая установка
- Возможность регулировки положения
- Совместимость со всеми элементами системы
Подвесы для крепления труб к стене с изолирующей прокладкой (EPDM, -40 °C – +120 °C)
Подвесы для крепления труб используются только для того, чтобы трубы могли выдерживать поперечные нагрузки.

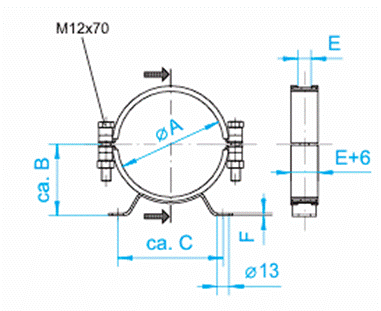

| DN | A | B | C | E | F | T1 | T2 | kg |
| 60 | 60 | 50 | 100 | 20x1 | 2 | — | — | 0,20 |
| 80 | 80 | 64 | 138 | 30x2,5 | 3 | 2,0 | 1,0 | 0,70 |
| 100 | 102 | 75 | 138 | 30x2,5 | 3 | 2,5 | 1,0 | 0,80 |
| 120 | 122 | 86 | 138 | 30x2,5 | 3 | 2,5 | 1,0 | 0,85 |
| 140 | 139 | 94 | 138 | 30x2,5 | 3 | 2,5 | 1,0 | 0,85 |
| 150 | 153 | 101 | 148 | 30x2,5 | 3 | 3,0 | 1,2 | 0,95 |
| 175 | 178 | 113 | 148 | 30x2,5 | 3 | 3,0 | 1,2 | 1,00 |
| 200 | 203 | 126 | 148 | 30x2,5 | 3 | 3,0 | 1,2 | 1,05 |
| 224 | 223 | 136 | 148 | 30x2,5 | 3 | 3,0 | 1,2 | 1,10 |
| 250 | 253 | 151 | 230 | 30x2,5 | 3 | 3,0 | 1,2 | 1,10 |
| 300 | 303 | 176 | 230 | 30x2,5 | 3 | 3,0 | 1,2 | 1,40 |
| 350 | 353 | 206 | 260 | 30x3 | 4 | 3,5 | 1,2 | 1,55 |
| 400 | 402 | 228 | 260 | 30x3 | 4 | 3,5 | 1,2 | 2,10 |
| 450 | 452 | 254 | 300 | 30x3 | 4 | 4,5 | 1,5 | 2,95 |
| 500 | 502 | 279 | 300 | 30x4 | 4 | 4,5 | 1,5 | 3,05 |
| 560 | 562 | 309 | 350 | 30x4 | 4 | 5,0 | 1,7 | 4,00 |
| 630 | 632 | 344 | 350 | 30x4 | 4 | 5,0 | 1,7 | 5,00 |
| 710 | 712 | 385 | 350 | 40x4 | 5 | — | — | 5,50 |
| 800 | 800 | 450 | 350 | 40x4 | 5 | — | — | 6,50 |
