Эффективные решения для переключения потоков материала
Перекидные клапаны JACOB — надежные устройства для изменения направления движения материала в самотечных системах. Продукция разработана для применения в системах пневмотранспорта, самотечных линиях и промышленных комплексах с повышенными требованиями к герметичности.
Почему JACOB?
- Европейские стандарты качества
- Сертифицированные решения для опасных производств
- Гарантия 3 года на всю продукцию
- Техническая поддержка на всех этапах применения
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон диаметров (DN) | 60–300 мм |
| Рабочее давление | до 50 кПа |
| Температурный режим | от -40°C до +90°C |
| Материал | Оцинкованная сталь / V4A (по запросу) |
| Тип привода | Ручной / Пневматический |
| Класс герметичности | D по DIN EN 12237 |
Таблица размеров
| DN | Внутренний диаметр (мм) | Толщина стенки (мм) | Вес (кг) |
|---|---|---|---|
| 60 | 60 | 1,5–2,0 | 1,8 |
| 80 | 80 | 1,5–2,0 | 2,2 |
| 100 | 100 | 2,0–3,0 | 2,8 |
| 150 | 150 | 2,0–3,0 | 4,2 |
| 200 | 200 | 2,0–3,0 | 6,5 |
| 300 | 300 | 2,0–3,0 | 9,8 |
Ключевые области применения
- Системы распределения материалов
- Переключение потоков
- Дозирование материалов
- Контроль подачи сыпучих веществ
- Взрывоопасные производства
- Химическая промышленность
Особенности монтажа
- Простота установки на существующую систему
- Возможность монтажа в любом положении
- Быстрый доступ к механизму переключения
- Надежная герметизация
Преимущества
- Сертифицированная безопасность:
- DEKRA EXAM — подтверждение взрывобезопасности
- ATEX — категория II 3D для взрывоопасных зон
- ISO 9001 — система менеджмента качества
- Высокая эффективность:
- Быстрое переключение потока материала
- Герметичное перекрытие направлений
- Минимальные потери продукта
- Универсальность применения:
- Совместимость с различными типами соединений
- Возможность установки в любом положении
- Простота обслуживания
Клапаны перекидные самотечные с посадочным кольцом, клапаны перекидные с уплотнением.
Затворы перекидные 60° и затворы перекидные 45°, можно приобрести в исполнении с симметричной и несимметричной конструкцией. Симметричные конструкции предназначены для установки в вертикальных трубопроводах для сыпучих материалов, несимметричные конструкции –для трубопроводов, проложенных под наклоном, который соответствует углу между выпускными патрубками.
Изолирование выбранного направления достигается за счет перекрытия посадочного кольца на впуске к внутреннему клапану и перекрытия U-образного внутреннего клапана к проводной трубе. Для использования материалов с абразивным действием приемный участок, внутреннее посадочное кольцо и внутренний клапан могут поставляться с покрытием из резины или полиуретана, для защиты от износа. Исполнение с толщиной стенки в 3 мм и диаметром до Ø300 мм сертифицировано в качестве взрывобезопасного при избыточном давлении до 3 бар. Монтажные раз меры идентичны размерам перекидных самотечных клапанов с уплотнением, приводимых ниже.
Применение: Свободная самотечная транспортировка сыпучих гранулированных материалов, не прилипающих к стенкам трубопровода и не образующих заторов. При транспортировки порошкообразных материалов возможно образование неплотностей на стороне перекрытого патрубка, в частности в зонах избыточного давления в открытом выпускном патрубке или пониженного давления в закрытом выпускном патрубке. Из-за отсутствия уплотнения внутреннего клапана данные клапаны не могут использоваться в воздухотехнических устройствах.
Симметричные клапаны
Ø100–300 мм: выполнены штамповкой. Угол между выпускными патрубками 60°. Места стыковки с отбортовкой для соединения на хомутах. Уплотнение вала выполнено в виде двойного V-образного уплотнительного кольца из NBR. Ø свыше 300 мм: угол между выпускными патрубками 50°. Впускные и выпускные патрубки с приварными фланцами согласно DIN 24154 T2 без контрфланцев. Валы смонтированы на шариковых опорах и уплотнены кольцом круглого сечения из витона.

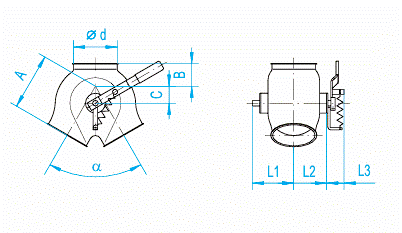

Клапаны перекидные самотечные с посадочным кольцом, симметричные, с ручной регулировкой
Если Ø превышает 200 мм, то клапан дополнительно оснащен ручным рычагом-фиксатором, Ø350 и 400 мм без натяжной пружины.
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm |
| 100 | 60° | 135 | 50 | 41 | - | - | 118 | 88 | 60 | - | - |
| 120 | 60° | 160 | 50 | 54 | - | - | 129 | 99 | 60 | - | - |
| 150 | 60° | 200 | 80 | 60 | - | - | 146 | 116 | 60 | - | - |
| 175 | 60° | 218 | 63 | 75 | - | - | 159 | 129 | 60 | - | - |
| 200 | 60° | 265 | 110 | 70 | - | - | 178 | 148 | 60 | - | - |
| 250 | 60° | 305 | 115 | 82 | - | - | 199 | 169 | 60 | - | - |
| 300 | 60° | 385 | 145 | 110 | - | - | 225 | 195 | 60 | - | - |
| 350 | 50° | 520 | 95 | 185 | - | - | 345 | 300 | 90 | - | - |
| 400 | 50° | 580 | 105 | 195 | - | - | 378 | 333 | 90 | - | - |

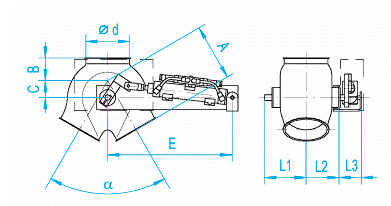

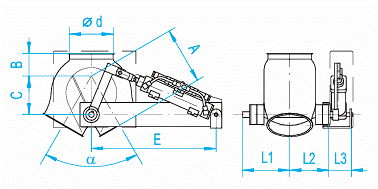

Клапаны перекидные самотечные с посадочным кольцом, симметричные, с пневматическим управлением посредством исполнительного привода. Клапан электромагнитный импульсный 5/2-ходовой (двухкатушечный) и 2 концевых выключателя полностью смонтированы в блоке концевых выключателей.
Расчет согласно «ATEX» для зоны, опасной по воспламенению горючей пыли, 22 (категория оборудования 3D), управление 5/2-ходовым электромагнитным клапаном и 2 индуктивными концевыми выключателями 24 В, постоянный ток.
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm | |
| 100 | 60° | 135 | 50 | 41 | 215 | - | 129 | 88 | 297 | - | - | |
| 120 | 60° | 160 | 50 | 54 | 215 | - | 129 | 99 | 297 | - | - | |
| 150 | 60° | 200 | 80 | 60 | 215 | - | 146 | 116 | 297 | - | - | |
| 175 | 60° | 218 | 63 | 75 | 215 | - | 159 | 129 | 297 | - | - | |
| 200 | 60° | 265 | 110 | 70 | 290 | - | 178 | 148 | 302 | - | - | |
| 250 | 60° | 305 | 115 | 82 | 290 | - | 199 | 169 | 302 | - | - | |
| 300 | 60° | 385 | 145 | 110 | 290 | - | 225 | 195 | 302 | - | - | |
| 350 | 50° | 520 | 95 | 185 | 310 | - | 345 | 300 | 312 | - | - | |
| 400 | 50° | 580 | 105 | 195 | 310 | - | 378 | 333 | 312 | - | - |

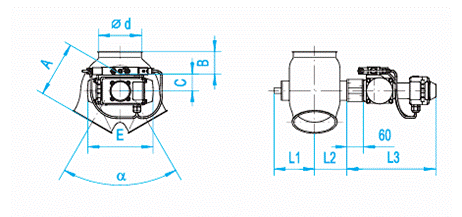

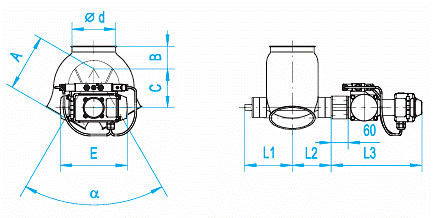

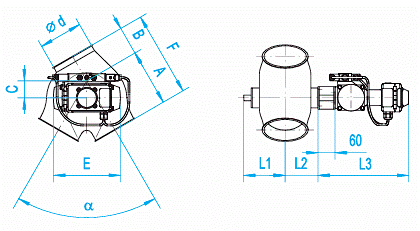

Клапаны перекидные самотечные с посадочным кольцом, симметричные, с пневматическим управлением посредством подъемного цилиндра. Клапан электромагнитный импульсный 5/2-ходовой (двух катушечный) и 2 электромагнитных реле на цилиндре.
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm |
| 100 | 60° | 135 | 56 | 41 | 440 | - | 129 | 88 | 88 | - | - |
| 120 | 60° | 160 | 50 | 54 | 440 | - | 129 | 99 | 88 | - | - |
| 150 | 60° | 200 | 80 | 60 | 440 | - | 146 | 116 | 88 | - | - |
| 175 | 60° | 218 | 63 | 75 | 440 | - | 159 | 129 | 88 | - | - |
| 200 | 60° | 265 | 110 | 70 | 470 | - | 178 | 148 | 88 | - | - |
| 250 | 60° | 305 | 115 | 82 | 470 | - | 199 | 169 | 88 | - | - |
| 300 | 60° | 385 | 145 | 110 | 470 | - | 225 | 195 | 88 | - | - |
| 350 | 50° | 520 | 95 | 185 | 470 | - | 345 | 300 | 90 | - | - |
| 400 | 50° | 580 | 105 | 195 | 470 | - | 378 | 333 | 90 | - | - |
Несимметричные клапаны
Ø100 - 300 мм: выполнены штамповкой. Угол между выпускными патрубками 60°. Места стыковки с отбортовкой для соединения на хомутах. Уплотнение вала выполнено в виде двойного V-образного уплотнительного кольца из NBR. Ø свыше 300 мм: угол между выпускными патрубками 50°. Впускные и выпускные патрубки с приварными фланцами согласно DIN 24154 T2 без контрфланца. Валы смонтированы на шариковых опорах и уплотнены кольцом круглого сечения из витона.

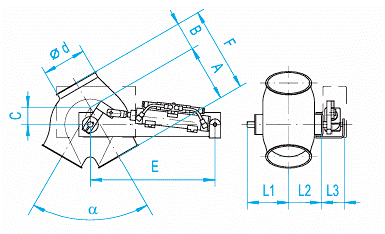

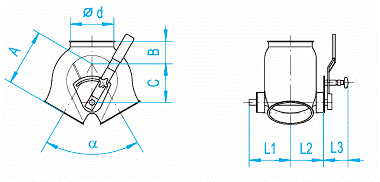

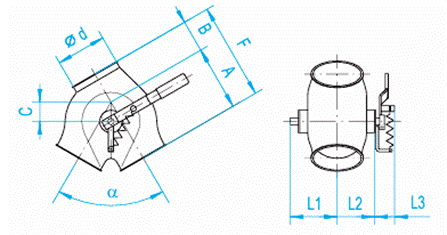

Клапаны перекидные самотечные с посадочным кольцом, несимметричные, с ручной регулировкой. Если Ø превышает 200 мм, то клапан дополнительно оснащен ручным рычагом-фиксатором, Ø350 и 400 мм без натяжной пружины.
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm | |
| 100 | 60° | 135 | 65 | 41 | - | 200 | 118 | 88 | 60 | - | - | |
| 120 | 60° | 160 | 70 | 54 | - | 230 | 129 | 99 | 60 | - | - | |
| 150 | 60° | 200 | 100 | 60 | - | 300 | 146 | 116 | 60 | - | - | |
| 175 | 60° | 218 | 90 | 75 | - | 308 | 159 | 129 | 60 | - | - | |
| 200 | 60° | 265 | 145 | 70 | - | 410 | 178 | 148 | 60 | - | - | |
| 250 | 60° | 305 | 155 | 82 | - | 460 | 199 | 169 | 60 | - | - | |
| 300 | 60° | 385 | 190 | 110 | - | 575 | 225 | 195 | 60 | - | - | |
| 350 | 50° | 520 | 150 | 185 | - | 670 | 345 | 300 | 90 | - | - |

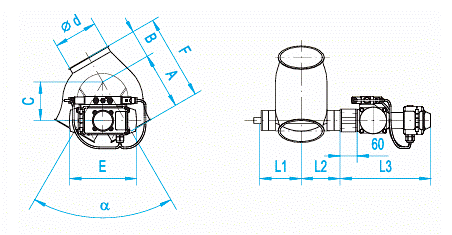

Клапаны перекидные самотечные с посадочным кольцом, несимметричные, с пневматическим управлением посредством исполнительного привода. Клапан электромагнитный импульсный 5/2-ходовой (двухкатушечный) и 2 концевых выключателя полностью смонтированы в блоке концевых выключателей.
Расчет согласно «ATEX» для зоны, опасной по воспламенению горючей пыли, 22 (категория оборудования 3D), управление 5/2-ходовым электромагнитным клапаном и 2 индуктивными концевыми выключателями 24 В, постоянный ток.
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm | |
| 100 | 60° | 135 | 65 | 41 | 252 | 200 | 82 | 86 | 282 | - | - | |
| 120 | 60° | 160 | 70 | 54 | 252 | 230 | 90 | 94 | 282 | - | - | |
| 150 | 60° | 200 | 100 | 60 | 252 | 300 | 146 | 116 | 282 | - | - | |
| 175 | 60° | 218 | 90 | 75 | 252 | 312 | 159 | 129 | 282 | - | - | |
| 200 | 60° | 265 | 145 | 70 | 308 | 410 | 178 | 148 | 302 | - | - | |
| 250 | 60° | 305 | 156 | 82 | 308 | 460 | 199 | 169 | 302 | - | - | |
| 300 | 60° | 385 | 190 | 110 | 308 | 575 | 225 | 195 | 302 | - | - | |
| 350 | 50° | 520 | 150 | 185 | 342 | 670 | 325 | 265 | 334 | - | - | |
| 400 | 50° | 580 | 170 | 195 | 342 | 750 | 350 | 290 | 334 | - | - |
Клапаны перекидные самотечные с посадочным кольцом, несимметричные, с пневматическим управлением посредством подъемного цилиндра. Клапан электромагнитный импульсный 5/2-ходовой (двух катушечный) и 2 электромагнитных реле на цилиндре.
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm |
| 100 | 60° | 135 | 65 | 41 | 252 | 200 | 82 | 86 | 88 | - | - |
| 120 | 60° | 160 | 70 | 54 | 252 | 230 | 90 | 94 | 88 | - | - |
| 150 | 60° | 200 | 100 | 60 | 252 | 300 | 146 | 116 | 88 | - | - |
| 175 | 60° | 218 | 90 | 75 | 252 | 312 | 159 | 129 | 88 | - | - |
| 200 | 60° | 265 | 145 | 70 | 308 | 410 | 178 | 148 | 88 | - | - |
| 250 | 60° | 305 | 156 | 82 | 308 | 460 | 199 | 169 | 88 | - | - |
| 300 | 60° | 385 | 190 | 110 | 308 | 575 | 225 | 195 | 88 | - | - |
| 350 | 50° | 520 | 150 | 185 | 342 | 670 | 325 | 265 | 90 | - | - |
| 400 | 50° | 580 | 170 | 195 | 470 | 750 | 350 | 290 | 90 | - | - |
Клапаны перекидные самотечные с уплотнением
Двухслойный прямой внутренний клапан с проложенным уплотнением из NBR, светлого цвета в соответствии с требованиями пищевой промышленности, термостойкость от -50 до +80 °C. Монтажные размеры идентичны размерам перекидных самотечных клапанов с посадочным кольцом, приводимых выше. Применение: Системы свободной самотечной транспортировки сыпучих материалов и системы вентиляции при перепадах давлений, не превышающих 0,1 бар. Поскольку под валом не установлено уплотнение, то при повышенных требованиях к герметичности относительно закрытого выходного патрубка рекомендуется использование перекидных затворами.
Клапаны перекидные самотечные с уплотнением из NBR, симметричные
Выполнены штамповкой. Угол между выпускными патрубками 60°. Места стыковки с отбортовкой для соединения на хомутах. Сбоку выполнена рельефная формовка для повышения герметичности (кроме Ø175). В перекидных самотечных клапанах с ручной регулировкой до Ø300 мм уплотнение вала выполнено в виде двойного V-образного уплотнительного кольца из NBR, а в остальном валы монтируются на шариковых опорах и уплотняются кольцом круглого сечения из витона. Только клапаны с ручной регулировкой могут фиксироваться в промежуточном положении (учитывать увеличение износа уплотнения).

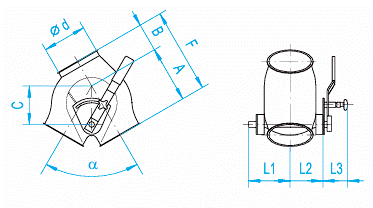

Клапаны перекидные самотечные с уплотнением, симметричные, с ручной регулировкой
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm |
| 100 | 60° | 135 | 50 | 87 | - | - | 140 | 88 | 88 | - | - |
| 120 | 60° | 160 | 50 | 112 | - | - | 148 | 96 | 88 | - | - |
| 150 | 60° | 200 | 80 | 136 | - | - | 168 | 119 | 88 | - | - |
| 175 | 60° | 218 | 63 | 170 | - | - | 198 | 147 | 88 | - | - |
| 200 | 60° | 265 | 110 | 167 | - | - | 199 | 150 | 88 | - | - |
| 250 | 60° | 305 | 115 | 215 | - | - | 220 | 171 | 88 | - | - |
| 300 | 60° | 385 | 145 | 260 | - | - | 264 | 213 | 88 | - | - |

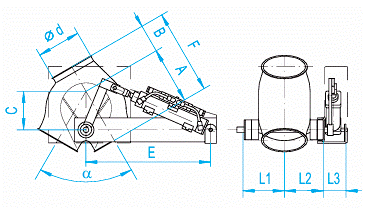

Клапаны перекидные самотечные с уплотнением, симметричные, с пневматическим управлением посредством исполнительного привода. Клапан электромагнитный импульсный 5/2-ходовой (двухкатушечный) и 2 концевых выключателя полностью смонтированы в блоке концевых выключателей.
Для перекидных самотечных клапанов с уплотнением с диаметром свыше Ø300 мм использовать перекидные затворы. Расчет согласно «ATEX» для зоны, опасной по воспламенению горючей пыли, 22 (категория оборудования 3D), управление 5/2-ходовым электромагнитным клапаном и 2 индуктивными концевыми выключателями 24 В, постоянный ток.
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm |
| 100 | 60° | 135 | 50 | 87 | 193 | - | 140 | 110 | 265 | - | - |
| 120 | 60° | 160 | 50 | 112 | 193 | - | 148 | 118 | 265 | - | - |
| 150 | 60° | 200 | 80 | 136 | 193 | - | 168 | 138 | 265 | - | - |
| 175 | 60° | 218 | 63 | 170 | 193 | - | 198 | 168 | 265 | - | - |
| 200 | 60° | 265 | 110 | 167 | 225 | - | 199 | 169 | 275 | - | - |
| 250 | 60° | 305 | 115 | 215 | 225 | - | 220 | 190 | 275 | - | - |
| 300 | 60° | 385 | 145 | 260 | 225 | - | 264 | 234 | 275 | - | - |
Клапаны перекидные самотечные с уплотнением, симметричные, с пневматическим управлением посредством подъемного цилиндра. Клапан электромагнитный импульсный 5/2-ходовой (двух катушечный) и 2 электромагнитных реле на цилиндре.
Для перекидных самотечных клапанов с уплотнением с диаметром свыше Ø300 мм использовать перекидные затворы.
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm |
| 100 | 60° | 135 | 50 | 87 | 440 | - | 140 | 110 | 88 | - | - |
| 120 | 60° | 160 | 50 | 112 | 440 | - | 148 | 118 | 88 | - | - |
| 150 | 60° | 200 | 80 | 136 | 440 | - | 168 | 138 | 88 | - | - |
| 175 | 60° | 218 | 63 | 170 | 440 | - | 198 | 168 | 88 | - | - |
| 200 | 60° | 265 | 110 | 167 | 470 | - | 199 | 169 | 88 | - | - |
| 250 | 60° | 305 | 115 | 215 | 470 | - | 220 | 190 | 88 | - | - |
| 300 | 60° | 385 | 145 | 260 | 470 | - | 264 | 234 | 88 | - | - |
Клапаны перекидные самотечные с уплотнением из NBR, несимметричные
Выполнены штамповкой. Угол между выпускными патрубками 60°. Места стыковки с отбортовкой для соединения на хомутах. Сбоку выполнена рельефная формовка для повышения герметичности (кроме Ø175). В перекидных самотечных клапанах с ручной регулировкой до Ø300 мм уплотнение вала выполнено в виде двойного V-образного уплотнительного кольца из NBR, в остальном валы монтируются на шариковых опорах и уплотняются кольцом круглого сечения из витона. Только клапаны с ручной регулировкой могут фиксироваться в промежуточном положении (учитывать увеличение износа уплотнения).
Клапаны перекидные самотечные с уплотнением, несимметричные, с ручной регулировкой
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm |
| 100 | 60° | 135 | 65 | 87 | - | 200 | 140 | 88 | 88 | - | - |
| 120 | 60° | 160 | 70 | 112 | - | 230 | 148 | 96 | 88 | - | - |
| 150 | 60° | 200 | 100 | 136 | - | 300 | 168 | 119 | 88 | - | - |
| 175 | 60° | 218 | 90 | 170 | - | 308 | 198 | 149 | 88 | - | - |
| 200 | 60° | 265 | 145 | 167 | - | 410 | 199 | 150 | 88 | - | - |
| 250 | 60° | 305 | 155 | 215 | - | 460 | 220 | 171 | 88 | - | - |
| 300 | 60° | 385 | 190 | 260 | - | 575 | 264 | 197 | 88 | - | - |
Клапаны перекидные самотечные с уплотнением, несимметричные, с пневматическим управлением посредством исполнительного привода. Клапан электромагнитный импульсный 5/2-ходовой (двухкатушечный) и 2 концевых выключателя полностью смонтированы в блоке концевых выключателей.
Для перекидных самотечных клапанов с уплотнением с диаметром свыше Ø 300 мм пользоваться перекидными затворами. Расчет согласно «ATEX» для зоны, опасной по воспламенению горючей пыли, 22 (категория оборудования 3D), управление 5/2-ходовым электромагнитным клапаном и 2 индуктивными концевыми выключателями 24 В, постоянный ток.
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm |
| 100 | 60° | 135 | 65 | 87 | 193 | 200 | 140 | 110 | 265 | - | - |
| 120 | 60° | 160 | 70 | 112 | 193 | 230 | 148 | 118 | 265 | - | - |
| 150 | 60° | 200 | 100 | 136 | 193 | 300 | 168 | 138 | 265 | - | - |
| 175 | 60° | 218 | 90 | 170 | 193 | 308 | 198 | 168 | 275 | - | - |
| 200 | 60° | 265 | 145 | 167 | 225 | 410 | 199 | 169 | 275 | - | - |
| 250 | 60° | 305 | 155 | 215 | 225 | 460 | 220 | 190 | 275 | - | - |
| 300 | 60° | 385 | 190 | 260 | 225 | 575 | 264 | 234 | 275 | - | - |
Клапаны перекидные самотечные с уплотнением, несимметричные, с пневматическим управлением посредством подъемного цилиндра. Клапан электромагнитный импульсный 5/2-ходовой (двухкатушечный) и 2 электромагнитных реле на цилиндре.
Для перекидных самотечных клапанов с уплотнением с диаметром свыше Ø 300 мм пользоваться перекидными затворами.
| DN | α | A | B | C | E | F | L1 | L2 | L3 | 2 mm | 3 mm |
| 100 | 60° | 135 | 65 | 87 | 440 | 200 | 140 | 110 | 88 | - | - |
| 120 | 60° | 160 | 70 | 112 | 440 | 230 | 148 | 118 | 88 | - | - |
| 150 | 60° | 200 | 100 | 136 | 440 | 300 | 168 | 138 | 88 | - | - |
| 175 | 60° | 218 | 90 | 170 | 440 | 308 | 198 | 168 | 88 | - | - |
| 200 | 60° | 265 | 145 | 167 | 470 | 410 | 199 | 169 | 88 | - | - |
| 250 | 60° | 305 | 155 | 215 | 470 | 460 | 220 | 190 | 88 | - | - |
| 300 | 60° | 385 | 190 | 260 | 470 | 575 | 264 | 234 | 88 | - | - |
