Гибкие решения для изменения направления трубопроводных систем

Отводы и сегменты труб JACOB — высококачественные элементы модульной системы, предназначенные для изменения направления движения материала в трубопроводных системах. Продукция разработана для применения в системах пневмотранспорта, самотечных линиях и промышленных комплексах.

Почему JACOB?

  • Европейские стандарты качества
  • Сертифицированные решения для опасных производств
  • Гарантия 3 года на всю продукцию
  • Техническая поддержка на всех этапах применения
Узнать стоимость

Технические характеристики

Параметр Значение
Диапазон диаметров (DN) 60–800 мм
Рабочее давление до 50 кПа
Температурный режим от -40°C до +90°C
Материал Оцинкованная сталь / V4A (по запросу)
Толщина стенки 1–3 мм
Радиус изгиба от 1,5 DN



Таблица размеров

DN Внутренний диаметр (мм) Толщина стенки (мм) Радиус изгиба (мм) Вес (кг)
60 60 1,5–2,0 90 0,85
80 80 1,5–2,0 120 1,10
100 100 2,0–3,0 150 1,45
150 150 2,0–3,0 225 2,10
200 200 2,0–3,0 300 2,90
300 300 2,0–3,0 450 4,20
400 400 2,0–3,0 600 5,80

Ключевые области применения

  • Пневмотранспортные системы
  • Самотечные линии
  • Системы подачи сыпучих материалов
  • Аграрный сектор
  • Химическая промышленность
  • Фармацевтическое производство

Особенности монтажа

  • Возможность создания плавных переходов
  • Совместимость с различными типами соединений
  • Простота монтажа и демонтажа
  • Возможность создания сложных траекторий

Преимущества

  • Сертифицированная безопасность:
  • DEKRA EXAM — подтверждение взрывобезопасности
  • ATEX — категория II 3D для взрывоопасных зон
  • ISO 9001 — система менеджмента качества
  • Широкий диапазон углов: от 1° до 90° с шагом 1°
  • Высокая прочность:
  • Устойчивость к механическим нагрузкам
  • Сопротивление абразивному износу
  • Универсальность применения:
  • Совместимость с различными типами соединений
  • Возможность создания сложных траекторий

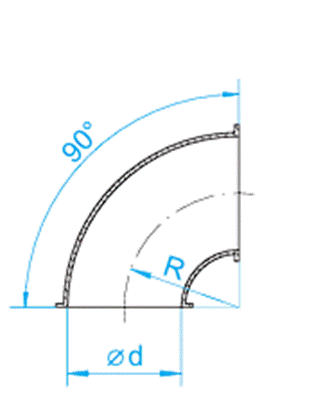

Отвод трубы R = 1 D, 90°

1) 2 изогнутых сегмента 45°

2) 4 прямых сегмента: два с углом 30° и два с углом 15°

проверены на взрывобезопасность до 3 атм

Изображение выглядит как диаграмма, линия, круг, дизайн</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F R kg
60 - - - - - - 80 -
80 77 - - - - - 80 0,40
100 100 - - - - - 100 0,43
120 120 - - - - - 120 1,00
1401) 136 - - - - - 125 1,20
150 150 - - - - - 150 0,92
175 174 - - - - - 175 2,00
200 200 - - - - - 200 2,42
2241) 220 - - - - - 224 2,60
250 250 - - - - - 250 4,00
3001) 300 - - - - - 210 5,00
3502) 350 - - - - - 350 8,00
4002) 400 - - - - - 400 8,00
4502) 450 - - - - - 450 10,00
5002) 500 - - - - - 500 12,00
5602) 560 - - - - - 560 15,00
6302) 630 - - - - - 630 20,00

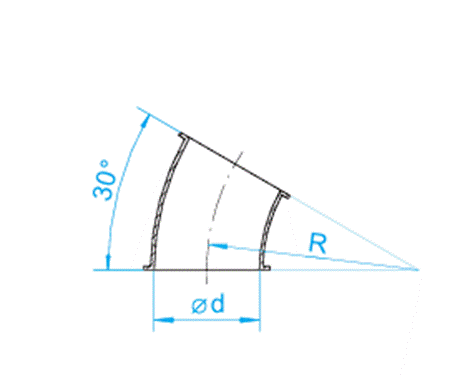

Отвод трубы R = 2 D, 30°

1) 1 изогнутый отвод с углом 30°

2) 3 прямых сегмента: два с углом 15° и два с углом 7,5°

Изображение выглядит как зарисовка, рисунок, диаграмма, линия</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F R kg
60 57 - - - - 120 - 0,25
80 76 - - - - 160 - 0,35
100 99 - - - - 200 - 0,60
120 119 - - - - 240 - 0,80
140 135 - - - - 280 - 1,00
150 149 - - - - 300 - 1,25
175 174 - - - - 350 - 1,65
200 199 - - - - 400 - 2,10
224 219 - - - - 448 - 2,65
250 249 - - - - 500 - 3,50
3002) 299 - - - - 600 - 4,60
3502) 349 - - - - 700 - 6,35
4002) 398 - - - - 800 - 8,50
4502) 448 - - - - 900 - 10,70
5002) 498 - - - - 1000 - 13,20
5602) 558 - - - - 1120 - 15,90
6302) 628 - - - - 1260 - 19,00

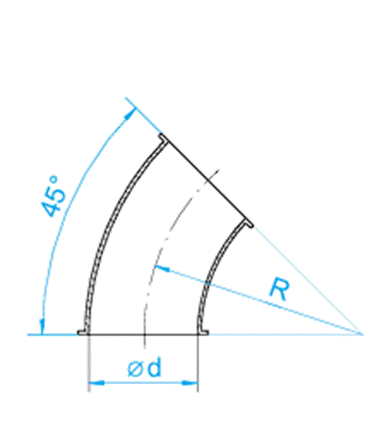

Отвод трубы R = 2 D, 45°

1) 2 изогнутых сегмента 22,5°

2) 4 прямых сегмента: два с углом 15° и два с углом 7,5°

DN d A B C E F R kg
60 57 - - - - 120 - 0,40
80 76 - - - - 160 - 0,50
100 99 - - - - 200 - 0,85
120 119 - - - - 240 - 1,15
140 135 - - - - 280 - 1,45
150 149 - - - - 300 - 1,80
175 174 - - - - 350 - 2,25
200 199 - - - - 400 - 3,00
224 219 - - - - 448 - 3,90
250 249 - - - - 500 - 4,80
3001) 299 - - - - 600 - 7,20
3501) 349 - - - - 700 - 9,80
4001) 398 - - - - 800 - 12,70
4502) 448 - - - - 900 - 16,00
5002) 498 - - - - 1000 - 21,70
5602) 558 - - - - 1120 - 23,90
6302) 628 - - - - 1260 - 29,60

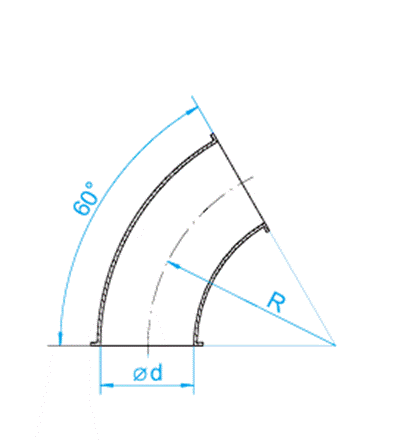

Отвод трубы R = 2 D, 60°

1) 2 изогнутых сегмента 30°

2) 4 прямых сегмента: два с углом 20° и два с углом 10°

Изображение выглядит как диаграмма, линия, зарисовка, рисунок</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN d A B C E R kg
60 57 - - - 120 - 0,50
80 76 - - - 160 - 0,65
100 99 - - - 200 - 1,10
120 119 - - - 240 - 1,50
140 135 - - - 280 - 2,05
150 149 - - - 300 - 2,40
175 174 - - - 350 - 3,15
200 199 - - - 400 - 4,10
224 219 - - - 448 - 5,20
250 249 - - - 500 - 6,90
3001) 299 - - - 600 - 9,30
3501) 349 - - - 700 - 13,00
4001) 398 - - - 800 - 16,80
4502) 448 - - - 900 - 21,70
5002) 498 - - - 1000 - 27,70
5602) 558 - - - 1120 - 26,40
6302) 628 - - - 1260 - 37,90

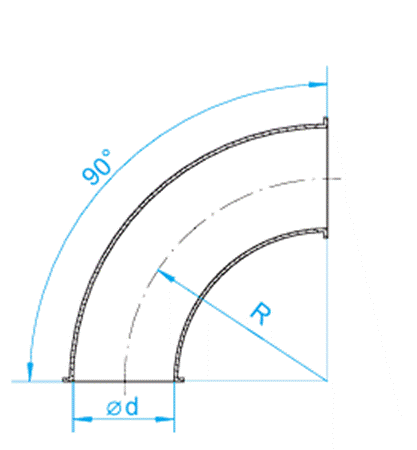

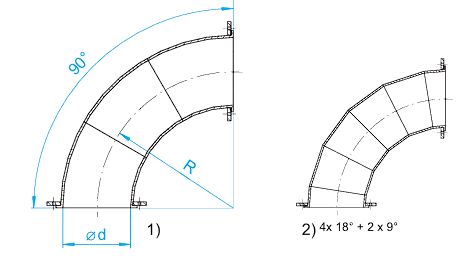

Отвод трубы R = 2 D, 90°

1) 3 изогнутых сегмента 30°

2) 6 прямых сегмента: два с углом 18° и два с углом 9°

Изображение выглядит как линия, диаграмма, круг, Параллельный</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F R kg
60 57 - - - - 120 - 0,75
80 76 - - - - 160 - 0,95
100 99 - - - - 200 - 1,55
120 119 - - - - 240 - 2,20
140 135 - - - - 280 - 3,05
150 149 - - - - 300 - 3,50
175 174 - - - - 350 - 4,60
200 199 - - - - 400 - 6,10
224 219 - - - - 448 - 7,80
250 249 - - - - 500 - 9,70
3001) 299 - - - - 600 - 13,50
3501) 349 - - - - 700 - 19,00
4001) 398 - - - - 800 - 25,00
4502) 448 - - - - 900 - 32,00
5002) 498 - - - - 1000 - 39,30
5602) 558 - - - - 1120 - 47,90
6302) 628 - - - - 1260 - 56,90

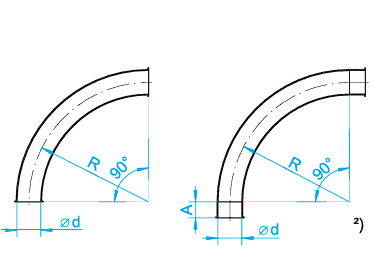

Отвод трубы 90°

Изображение выглядит как диаграмма, линия, зарисовка, Параллельный</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F R kg
60 57 - - - 120 - - 0,50
80 76 0 - - 160 - - 3,40
100 99 0 - - 200 - - 4,10
120 119 0 - - 240 - - 5,70
150 149 0 - - 300 - - 13,50
175 175 0 - - 350 - - 12,40
2002) 199 100 - - 400 - - 26,20
2502) 249 100 - - 500 - - 32,80
3002) 299 100 - - 600 - - 46,40



Отвод трубы R = 1 D, 90°, с обеих сторон со свободным фланцем

Изображение выглядит как диаграмма, линия, Параллельный, круг</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F R kg
350 349 — — — — 350 — —
400 398 — — — — 400 — —
450 448 — — — — 450 — —
500 498 — — — — 500 — —
560 558 — — — — 560 — —
630 628 — — — — 630 — —
710 707 — — — — 710 — —
800 797 — — — — 800 — —

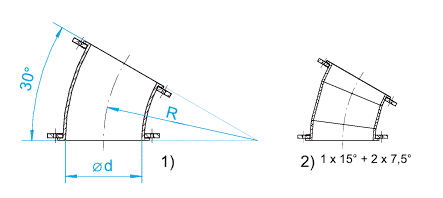

Отвод трубы R = 2 D, 30°, с обеих сторон со свободным фланцем

Изображение выглядит как диаграмма, зарисовка, линия, Параллельный</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F R kg
3501) 349 - - - - 700 - -
4001) 398 - - - - 800 - -
4502) 448 - - - - 900 - -
5002) 498 - - - - 1000 - -
5602) 558 - - - - 1120 - -
6302) 628 - - - - 1260 - -
7102) 707 - - - - 1420 - -
8002) 797 - - - - 1600 - -

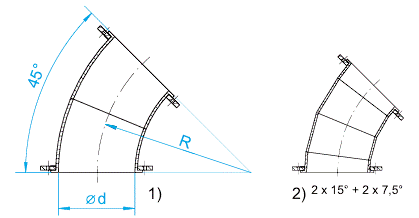

Отвод трубы R = 2 D, 45°, с обеих сторон со свободным фланцем

  1. 1,5 мм + 2 мм с порошковым покрытием: начиная с DN 710 мм, поверхности с грунтовкой.
  2. Стандартные исполнения с оцинкованными свободными фланцами.

Изображение выглядит как диаграмма, линия, зарисовка</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F R kg
3501) 349 — — — — 700 — —
4001) 398 — — — — 800 — —
4502) 448 — — — — 900 — —
5002) 498 — — — — 1000 — —
5602) 558 — — — — 1120 — —
6302) 628 — — — — 1260 — —
7102) 707 — — — — 1420 — —
8002) 797 — — — — 1600 — —



Отвод трубы R = 2 D, 60°, с обеих сторон со свободным фланцем

Изображение выглядит как диаграмма, линия, зарисовка, Параллельный</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F R kg
3501) 349 - - - - 700 - -
4001) 398 - - - - 800 - -
4502) 448 - - - - 900 - -
5002) 498 - - - - 1000 - -
5602) 558 - - - - 1120 - -
6302) 628 - - - - 1260 - -
7102) 707 - - - - 1420 - -
8002) 797 - - - - 1600 - -

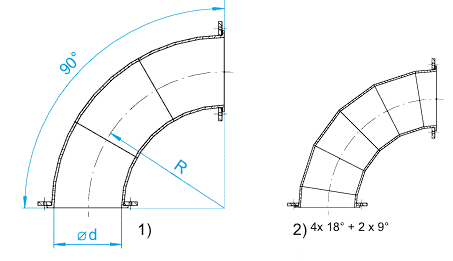

Отвод трубы R = 2 D, 90°, с обеих сторон со свободным фланцем

Изображение выглядит как диаграмма, линия, зарисовка, Параллельный</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F R kg
3501) 349 — — — — 700 — —
4001) 398 — — — — 800 — —
4502) 448 — — — — 900 — —
5002) 498 — — — — 1000 — —
5602) 558 — — — — 1120 — —
6302) 628 — — — — 1260 — —
7102) 707 — — — — 1420 — —
8002) 797 — — — — 1600 — —

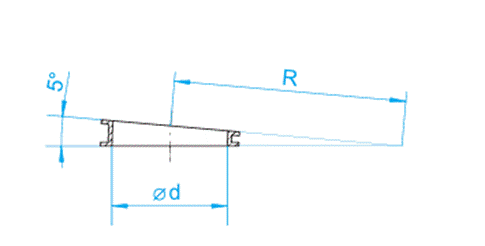

Сегменты с углом 5°

  1. 1 прямой сегмент

Изображение выглядит как линия, диаграмма, Параллельный, График</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ød A B C E F R kg
60 - - - - - - - -
80 78 - - - - - 240 0,10
100 99 - - - - - 215 0,20
120 119 - - - - - 295 0,25
140 136 - - - - - 420 0,35
150 149 - - - - - 600 0,45
175 174 - - - - - 560 0,55
200 199 - - - - - 690 0,65
224 220 - - - - - 675 0,70
250 249 - - - - - 635 0,75
300 299 - - - - - 625 0,95
3501) 349 - - - - - 350 0,80
4001) 399 - - - - - 400 0,95
4501) 449 - - - - - 450 1,40
5001) 499 - - - - - 500 1,45
5601) 557 - - - - - 560 1,60
6301) 627 - - - - - 630 2,15

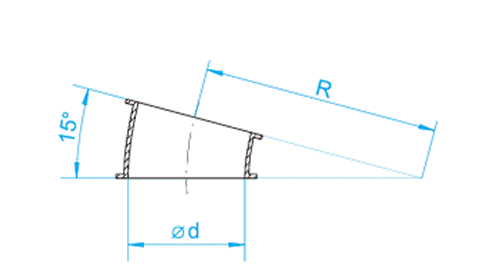

Сегменты с углом 15°

  1. 1 прямой сегмент

Изображение выглядит как линия, диаграмма, Параллельный, дизайн</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

60 57 - - - - - 120 0,10
80 78 - - - - - 130 0,10
100 99 - - - - - 130 0,20
120 119 - - - - - 155 0,30
140 136 - - - - - 185 0,30
150 149 - - - - - 250 0,55
175 174 - - - - - 280 0,75
200 199 - - - - - 270 0,80
224 220 - - - - - 220 0,55
250 249 - - - - - 310 1,05
300 299 - - - - - 310 1,30
3501) 349 - - - - - 350 1,75
4001) 399 - - - - - 400 2,35
4501) 449 - - - - - 450 2,95
5001) 499 - - - - - 500 3,50
5601) 557 - - - - - 560 4,40
6301) 627           630 5,60

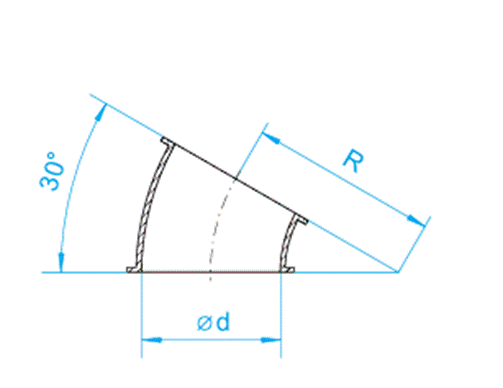

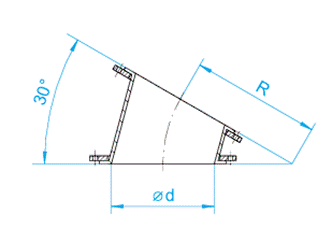

Сегменты с углом 30°

  1. 1 прямой сегмент

Изображение выглядит как диаграмма, линия, зарисовка, Параллельный</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ød A B C E F R kg
60 - - - - - - - -
80 78 - - - - - 100 0,10
100 99 - - - - - 95 0,30
120 119 - - - - - 110 0,40
140 136 - - - - - 140 0,45
150 149 - - - - - 175 0,70
175 174 - - - - - 208 1,05
200 199 - - - - - 180 1,05
224 220 - - - - - 195 0,95
250 249 - - - - - 230 1,55
300 299 - - - - - 230 1,90
3501) 349 - - - - - 350 3,30
4001) 399 - - - - - 400 4,10
4501) 449 - - - - - 450 5,60
5001) 499 - - - - - 500 6,50
5601) 557 - - - - - 560 8,50
6301) 627 - - - - - 630 10,50

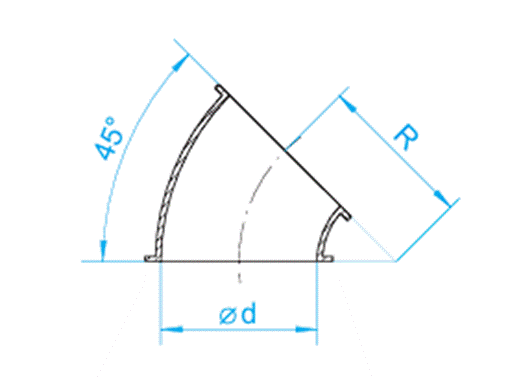

Сегменты с углом 45°

  1. 2 прямых сегмента 22,5°

Устойчивые к коррозии чугунные сегменты Ø120-300 мм см.; можно заменить стандартными элементами. Возможен допуск ± 1°.

Изображение выглядит как диаграмма, линия, зарисовка, дизайн</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ød A B C E F R kg
60 - - - - - - - -
80 78 - - - - - 80 0,15
100 99 - - - - - 83 0,35
120 119 - - - - - 88 0,50
140 136 - - - - - 112 0,90
150 149 - - - - - 150 0,90
175 174 - - - - - 160 1,20
200 199 - - - - - 195 1,55
224 220 - - - - - 155 1,10
250 249 - - - - - 195 1,95
300 299 - - - - - 205 2,50
3502) 349 - - - - - 350 4,90
4002) 399 - - - - - 400 6,50
4502) 449 - - - - - 450 8,15
5002) 499 - - - - - 500 10,00
5602) 557 - - - - - 560 12,40
6302) 627 - - - - - 630 16,10



Сегменты R = 1,25 D, 30°, с обеих сторон со свободным фланцем

Изображение выглядит как линия, диаграмма, Параллельный, дизайн</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ød A B C E F R kg
350 349 - - - - - 438 -
400 398 - - - - - 500 -
450 448 - - - - - 563 -
500 498 - - - - - 625 -
560 558 - - - - - 700 -
630 628 - - - - - 788 -
710 707 - - - - - 888 -
800 797 - - - - - 1000 -



Сегменты R = 1 D, 45°, с обеих сторон со свободным фланцем

Изображение выглядит как диаграмма, линия, Параллельный, дизайн</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ød A B C E F R kg
350 349 - - - - - 350 -
400 398 - - - - - 400 -
450 448 - - - - - 450 -
500 498 - - - - - 500 -
560 558 - - - - - 560 -
630 628 - - - - - 630 -
710 707 - - - - - 710 -
800 797 - - - - - 800 -



Отвод трубы R = 1 D, 90°, с обеих сторон со свободным фланцем

Изображение выглядит как диаграмма, линия, круг, Параллельный</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ød A B C E F R kg
350 349 - - - - - 350 -
400 398 - - - - - 400 -
450 448 - - - - - 450 -
500 498 - - - - - 500 -
560 558 - - - - - 560 -
630 628 - - - - - 630 -
710 707 - - - - - 710 -
800 797 - - - - - 800 -
