Хомуты с заводским уплотнением JACOB

Хомут состоящий из одной части с уплотнителем
Хомут с уплотнителем
Хомут состоящий из одной части с уплотнителем
Хомут с уплотнителем
Рейтинг
Голосов пока нет
Производитель
JACOB
Тип оборудования
Jacob трубные системы

Профессиональные решения для герметизации трубопроводов с предустановленным уплотнителем

Хомуты JACOB с заводским уплотнением — это готовые к монтажу соединительные элементы, оснащенные интегрированным уплотнителем для мгновенной герметизации стыков. Продукция соответствует международным стандартам безопасности и предназначена для систем пневмотранспорта, самотечных линий и агрессивных сред.

Почему JACOB?

  • Европейские стандарты качества
  • Сертифицированные решения для опасных производств
  • Гарантия 3 года на всю продукцию
  • Техническая поддержка на всех этапах применения
Узнать стоимость

Технические характеристики

Параметр Значение
Диапазон диаметров (DN) 80–630 мм
Рабочее давление до 50 кПа
Температурный режим от -40°C до +120°C
Материал хомута Оцинкованная сталь / V4A (под заказ)
Уплотнитель Пластичный EPDM (стойкость к маслам, УФ, влаге)



Таблица размеров

DN Внутренний диаметр (мм) Толщина (мм) Вес (кг)
80 80 ±0,5 1,5 0,35
100 100 ±0,7 1,5 0,42
150 150 ±1,0 2,0 0,58
200 200 ±1,2 2,0 0,85
300 300 ±1,5 2,5 1,20
400 400 ±2,0 3,0 1,80
500 500 ±2,5 3,0 2,50
630 630 ±3,0 3,5 3,20

Ключевые области применения

  • Пищевая промышленность:
    — Транспортировка муки, сахара, специй (соответствие EHEDG и FDA).
    — Герметизация линий для жидких продуктов.
  • Химическая промышленность:
    — Соединения в зонах с риском взрыва (сертификат ATEX).
  • Фармацевтика:
    — Пневмотранспорт порошковых субстанций (GMP-совместимые решения).
  • Самотечные системы:
    — Перемещение зерна, гранул, комбикормов.
  • Пневмотранспорт:
    — Линии для цемента, песка, угольной пыли (устойчивость к абразиву).

Особенности монтажа



Преимущества

  • Сертификация для критически важных отраслей:
    — EHEDG (гигиенические стандарты для пищевой промышленности).
    — FDA (совместимость с пищевыми продуктами, CFR 21).
    — ATEX (категория II 3D для взрывобезопасности в зонах 22).
    — DIN EN 12237 (класс герметичности D).
  • Готовность к эксплуатации: уплотнитель установлен на заводе, исключая риск ошибок при монтаже.
  • Герметичность: утечка воздуха при давлении 0,5 бар — менее 1,8 л/час.
  • Коррозионная стойкость: материалы — оцинкованная сталь, нержавеющая сталь V4A (под заказ).
  • Срок службы: 15+ лет в условиях абразивных и химических сред.





Хомуты с установленным в заводских условиях уплотнителем

Диаметр: Ø80 –630 мм Материал: оцинкованная сталь. В связи с тем, что трубопроводы с меньшим диаметром имеют более сильный прогиб, что связано с пластичностью уплотнителя, то для труб с толщиной стенки 1 мм, 2 мм и 3 мм хомуты имеют разную ширину профиля в зависимости от диаметра. Удобное для монтажа соединение. Равномерно пластичный уплотнитель внутри хомута физиологически безопасен. Уплотнитель закрыт пленкой, тем не менее, нельзя исключить возможность его попадания в полость трубопровода. Температурный диапазон: -40 °C –+90 °C.

Применение: Самотечная транспортировка сыпучих материалов и воздухоотсос. При повышенных требованиях к герметичности и прочности соединения предпочтительно использование хомутов с уплотнительными кольцами.

Хомуты c уплотнителем

Хомуты, рассчитанные на толщину стенки в 1 мм используются также и для соединения труб с толщиной стенки в 1 мм с деталями толщиной стенки 1,5 мм или 2 мм.

Хомуты, рассчитанные на толщину стенки в 2 мм используются также и для соединения труб с толщиной стенки в 2 мм с деталями толщиной стенки 1,5 мм. Хомуты, рассчитанные на толщину стенки в 3 мм используются в больших диаметрах для всех толщин стенок.

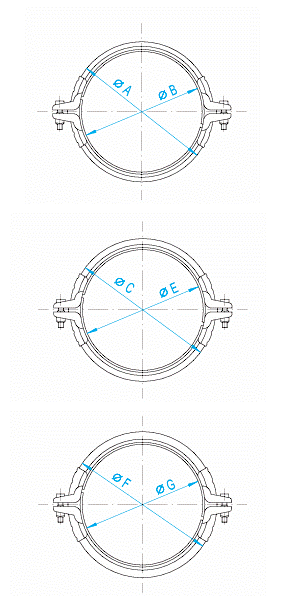

A, B- толщина стенки в 1 мм

C, E- толщина стенки в 2 мм

F, G- толщина стенки в 3 мм

DN

Ød

 А В

С

Е

F

G

kg

60

-

 - -

-

-

-

-

-

80

-

 99 80

100

80

-

-

 0,23

100

-

 121 102

123

103

-

-

 0,26

120

-

 141 122

143

123

145

124

 0,28

140

-

 157 138

159

139

-

-

 0,30

150

-

 171 152

173

153

175

154

 0,33

175

-

 - -

198

178

200

179

 0,34

200

-

 - -

223

203

225

204

 0,38

224

-

 - -

243

223

244

223

 0,40

250

-

 - -

275

254

275

254

 0,42

300

-

 - -

325

304

325

304

 0,50

350

-

 - -

-

-

375

354

 0,68

400

-

 - -

-

-

423

402

 0,75

450

-

 - -

-

-

473

452

 0,81

500

-

 - -

-

-

523

502

 0,88

560

-

 - -

-

-

583

562

 0,95

630

-

 - -

-

-

653

632

 1,05



Хомуты, состоящие из 1 части, с уплотнителем

Хомуты неразъемные применяются также и для соединения деталей с толщиной стенки в 1 мм с трубами толщиной 1,5 мм. Для монтажа неразъемного хомута требуется соответствующая компетенция.

DN

 Ød А

В

С

Е

F

G

kg

60

-

 -

-

-

-

-

-

-

80

-

 97

80

-

-

-

-

 0,04

100

-

 119

102

-

-

-

-

 0,05

120

-

 139

122

-

-

-

-

 0,06

150

-

 169

152

-

-

-

-

 0,07

175

-

 194

177

-

-

-

-

 0,08

200

-

 219

202

-

-

-

-

 0,09
