Надежные соединительные элементы для трубопроводных систем
Фланцы JACOB — высококачественные соединительные элементы для надежного крепления труб и компонентов трубопроводных систем. Продукция разработана для применения в системах пневмотранспорта, самотечных линиях и промышленных комплексах.
Почему JACOB?
- Европейские стандарты качества
- Сертифицированные решения для опасных производств
- Гарантия 3 года на всю продукцию
- Техническая поддержка на всех этапах применения
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон диаметров (DN) | 60–800 мм |
| Рабочее давление | до 50 кПа |
| Температурный режим | от -40°C до +90°C |
| Материал | Оцинкованная сталь / V4A (по запросу) |
| Тип соединения | Приварной / Свободный |
| Класс герметичности | D по DIN EN 12237 |
Таблица размеров
| DN | Внутренний диаметр (мм) | Толщина стенки (мм) | Вес (кг) |
|---|---|---|---|
| 60 | 60 | 1,5–2,0 | 0,8 |
| 80 | 80 | 1,5–2,0 | 1,2 |
| 100 | 100 | 2,0–3,0 | 1,6 |
| 150 | 150 | 2,0–3,0 | 2,5 |
| 200 | 200 | 2,0–3,0 | 3,8 |
| 300 | 300 | 2,0–3,0 | 5,5 |
| 400 | 400 | 2,0–3,0 | 7,2 |
Ключевые области применения
- Системы пневмотранспорта
- Самотечные линии
- Промышленные трубопроводы
- Химическая промышленность
- Фармацевтическое производство
Аграрный сектор
Особенности монтажа
- Возможность приварки или свободного монтажа
- Простота установки
- Надежное соединение
- Совместимость с хомутами JACOB
Преимущества
- Сертифицированная безопасность:
- DEKRA EXAM — подтверждение взрывобезопасности
- ATEX — категория II 3D для взрывоопасных зон
- ISO 9001 — система менеджмента качества
- Надежность конструкции:
- Высокая прочность соединения
- Герметичность стыков
- Устойчивость к нагрузкам
- Универсальность:
- Совместимость с различными типами труб
- Простота монтажа
- Возможность многократного использования

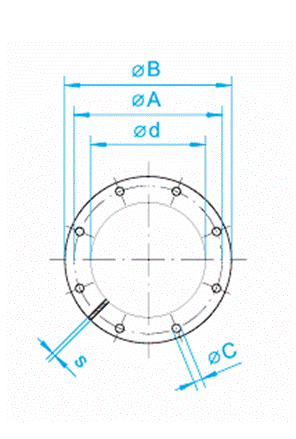

Фланцы производства компании «JACOB» с просверленными отверстиями согласно DIN 24154, T2
E = количество отверстий
*) Диаметр не указан в стандарте DIN.
| DN |
Ød |
А |
В |
С |
Е |
F |
S |
kg |
| 60 *) |
62 |
102 |
128 |
9,5 |
4 |
- |
5 |
0,40 |
| 80 |
82 |
118 |
142 |
9,5 |
4 |
- |
5 |
0,40 |
| 100 |
105 |
139 |
165 |
9,5 |
4 |
- |
5 |
0,46 |
| 120 *) |
125 |
165 |
185 |
9,5 |
4 |
- |
5 |
0,57 |
| 140 |
142 |
182 |
212 |
11,5 |
8 |
- |
5 |
0,73 |
| 150*) |
155 |
200 |
225 |
11,5 |
8 |
- |
5 |
0,78 |
| 160 |
162 |
200 |
232 |
11,5 |
8 |
- |
5 |
0,82 |
| 175 *) |
180 |
219 |
250 |
11,5 |
8 |
- |
5 |
0,93 |
| 200 |
205 |
241 |
275 |
11,5 |
8 |
- |
5 |
0,99 |
| 224 |
225 |
265 |
295 |
11,5 |
8 |
- |
5 |
1,10 |
| 250 |
255 |
292 |
325 |
11,5 |
8 |
- |
5 |
1,21 |
| 280 |
283 |
332 |
363 |
11,5 |
8 |
- |
8 |
2,51 |
| 300*) |
305 |
366 |
395 |
11,5 |
8 |
- |
8 |
3,00 |
| 315 |
318 |
366 |
398 |
11,5 |
8 |
- |
8 |
2,98 |
| 350*) |
355 |
405 |
435 |
11,5 |
8 |
- |
8 |
3,10 |
| 400 |
404 |
448 |
484 |
11,5 |
12 |
- |
8 |
3,44 |
| 450 |
454 |
497 |
534 |
11,5 |
12 |
- |
8 |
3,90 |
| 500 |
504 |
551 |
584 |
11,5 |
12 |
- |
8 |
4,13 |
| 560 |
564 |
629 |
664 |
14 |
16 |
- |
8 |
5,90 |
| 630 |
634 |
698 |
734 |
14 |
16 |
- |
8 |
6,60 |
| 710 |
714 |
775 |
814 |
14 |
16 |
- |
8 |
7,40 |
| 800 |
804 |
861 |
904 |
14 |
24 |
- |
8 |
7,95 |
Фланцы разъемные с расположением отверстий согласно DIN 24154, T2
*) Диаметр не указан в стандарте DIN.
| 80 |
82 |
118 |
142 |
9,5 |
4 |
- |
5 |
0,40 |
| 100 |
105 |
139 |
165 |
9,5 |
4 |
- |
5 |
0,46 |
| 120 *) |
125 |
165 |
185 |
9,5 |
4 |
- |
5 |
0,57 |
| 140 |
142 |
182 |
212 |
11,5 |
8 |
- |
5 |
0,73 |
| 150 *) |
155 |
200 |
225 |
11,5 |
8 |
- |
8 |
1,25 |
| 175 *) |
180 |
219 |
250 |
11,5 |
8 |
- |
8 |
1,50 |
| 200 |
205 |
241 |
275 |
11,5 |
8 |
- |
8 |
1,60 |
| 224 |
225 |
265 |
295 |
11,5 |
8 |
- |
8 |
1,76 |
| 250 |
255 |
292 |
325 |
11,5 |
8 |
- |
8 |
1,94 |
| 300*) |
305 |
366 |
395 |
11,5 |
8 |
- |
8 |
3,00 |
| 350*) |
355 |
405 |
435 |
11,5 |
8 |
- |
8 |
3,10 |
| 400 |
404 |
448 |
484 |
11,5 |
12 |
- |
8 |
3,44 |
Фланцы для вставных труб
Кольцевое уплотнение, прилегая по всему периметру вставной трубы должно быть натянутым. Трубопровод с двух сторон соединения вставной трубы предохранять от осевого смещения. Допустимый перепад давлений в трубной системе около 50 мбар
|
DN |
Ød |
А |
В |
С |
Е |
F |
S |
kg |
|
350 |
348 |
405 |
438 |
11,5 |
8 |
- |
6 |
- |
|
400 |
398 |
448 |
488 |
11,5 |
12 |
- |
б |
- |
|
450 |
448 |
497 |
538 |
11,5 |
12 |
- |
6 |
- |
|
500 |
498 |
551 |
588 |
11,5 |
12 |
- |
б |
- |
|
560 |
556 |
629 |
666 |
14 |
1б |
- |
8 |
- |
|
630 |
626 |
698 |
736 |
14 |
16 |
- |
8 |
- |
|
710 |
705 |
775 |
815 |
14 |
16 |
- |
8 |
- |
|
800 |
795 |
861 |
905 |
14 |
24 |
- |
8 |
- |
Фланцы производства компании «JACOB» согласно DIN 24154, T2
*) сверловка отверстий согласно DIN 24154, T2, Ø355
| DN |
Ød |
А |
В |
С |
Е |
F |
S |
kg |
| 350*) |
355 |
405 |
435 |
11,5 |
8 |
- |
8 |
3,10 |
| 400 |
404 |
448 |
484 |
11,5 |
12 |
- |
8 |
3,44 |
| 450 |
454 |
497 |
534 |
11,5 |
12 |
- |
8 |
3,90 |
| 500 |
504 |
551 |
584 |
11,5 |
12 |
- |
8 |
4,13 |
| 560 |
564 |
629 |
664 |
14 |
16 |
- |
8 |
5,90 |
| 630 |
634 |
698 |
734 |
14 |
16 |
- |
8 |
6,60 |
| 710 |
714 |
775 |
814 |
14 |
16 |
- |
8 |
7,40 |
| 800 |
804 |
861 |
904 |
14 |
24 |
- |
8 |
7,95 |
