Дроссельные клапаны JACOB — высокоточные регулирующие устройства для контроля и дозирования потока сыпучих материалов в трубопроводных системах. Продукция разработана для применения в системах пневмотранспорта и самотечных линиях.

О компании JACOB

Jacob – мировой лидер в производстве модульных фланцевых трубопроводов. Ассортимент компании позволяет легко и быстро монтировать системы для любых задач, включая пищевую, химическую, фармацевтическую, деревообрабатывающую промышленность и перевозку сыпучих грузов.

Почему JACOB?

  • Европейские стандарты качества
  • Сертифицированные решения для опасных производств
  • Гарантия 3 года на всю продукцию
  • Техническая поддержка на всех этапах применения
Узнать стоимость

Технические характеристики

Параметр Значение
Диапазон диаметров (DN) 60–400 мм
Рабочее давление до 50 кПа
Температурный режим от -40°C до +90°C
Материал Оцинкованная сталь / V4A (по запросу)
Тип привода Ручной / Пневматический
Класс герметичности D по DIN EN 12237

Таблица размеров

DN Внутренний диаметр (мм) Толщина стенки (мм) Вес (кг)
60 60 1,5–2,0 1,2
80 80 1,5–2,0 1,5
100 100 2,0–3,0 1,8
150 150 2,0–3,0 2,5
200 200 2,0–3,0 3,2
300 300 2,0–3,0 4,0
400 400 2,0–3,0 5,0

Ключевые области применения

  • Пневмотранспортные системы
  • Дозирование материалов
  • Контроль подачи сыпучих веществ
  • Регулирование потоков
  • Системы с переменной производительностью

Особенности монтажа

  • Совместимость с системой хомутов JACOB
  • Возможность установки в любом положении
  • Простота обслуживания
  • Быстрый доступ к регулировочным элементам

Преимущества

  • Сертифицированная безопасность:
  • DEKRA EXAM — подтверждение взрывобезопасности
  • ATEX — категория II 3D для взрывоопасных зон
  • ISO 9001 — система менеджмента качества
  • Точность регулирования:
  • Плавная регулировка потока материала
  • Возможность точной настройки пропускной способности
  • Стабильность параметров при длительной эксплуатации
  • Надежность конструкции:
  • Износостойкие уплотнительные элементы
  • Устойчивость к абразивным средам
  • Герметичность в закрытом положении

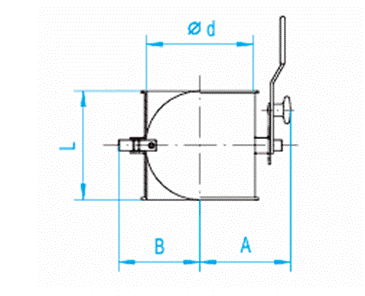

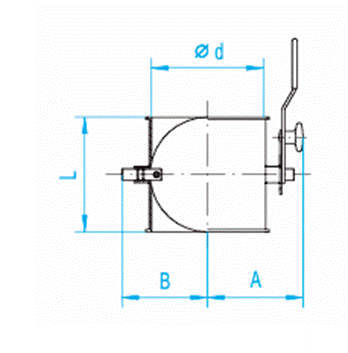

Клапаны дроссельные для труб без уплотнения с ручным регулированием

DN Ø d A B C E F L kg
60 57 80 63 - - - 60 0,70
80 77 103 87 - - - 100 1,60
100 100 115 99 - - - 100 1,80
120 120 125 109 - - - 120 2,10
140 136 133 117 - - - 140 2,40
150 150 140 124 - - - 150 2,60
175 175 152 136 - - - 175 3,10
200 200 165 149 - - - 200 3,70
224 220 175 159 - - - 200 4,10
250 250 190 174 - - - 200 4,70
300 300 215 199 - - - 200 5,80
350 349 233 240 - - - 200 7,90
400 398 258 265 - - - 200 9,40

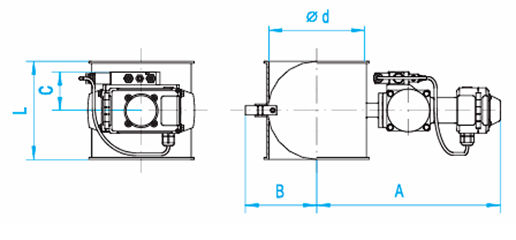

Клапаны запорные без уплотнения с пневматическим управлением посредством исполнительного привода. Клапан электромагнитный 5/2-ходовой (однокатушечный), 2 механических концевых выключателя полностью смонтированы в блоке концевых выключателей, время переключения для 90° < 3 секунд

DN Ø d A B C E F L kg
60 57 280 63 79 - - 60 3,30
80 76 303 87 79 - - 100 3,60
100 99 315 99 79 - - 100 3,90
120 119 325 109 79 - - 120 4,30
140 135 333 117 79 - - 140 4,70
150 149 340 124 79 - - 150 5,00
175 174 352 136 84 - - 175 6,60
200 199 364 149 84 - - 200 7,40
224 219 374 159 84 - - 200 7,90
250 249 388 174 84 - - 200 8,60
300 299 414 199 84 - - 200 9,80
350 349 460 224 84 - - 200 11,20
400 399 480 244 84 - - 200 12,60

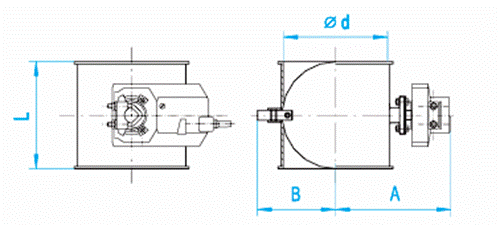

Клапаны запорные без уплотнения с электромоторным управлением посредством привода ф. «Belimo» Время переключения для 90° около 150 сек.

DN Ø d A B C E F L kg
60 57 145 63 - - 60 3,60
80 76 166 87 - - 100 3,90
100 99 179 99 - - 100 4,20
120 119 189 109 - - 120 4,60
140 135 197 117 - - 140 5,00
150 149 204 124 - - 150 5,20
175 174 216 136 - - 175 5,60
200 199 229 149 - - 200 6,40
224 219 239 159 - - 200 6,80
250 249 254 174 - - 200 7,40
300 299 277 199 - - 200 8,70

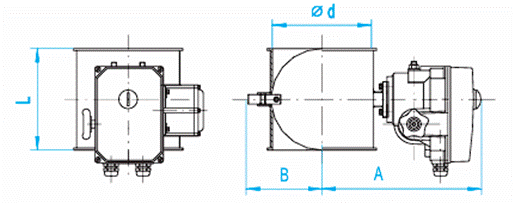

Клапаны запорные без уплотнения с электромоторным управлением посредством сервопривода включая 2 регулируемых концевых выключателя и термовыключателя с нулевым потенциалом. Время переключения для 90° около 6 секунд.

DN Ø d A B C E F L kg
60 - - - - - - - -
80 76 267 86 - - - 100 4,40
100 99 279 98 - - - 100 4,70
120 119 290 108 - - - 120 5,10
140 135 297 116 - - - 140 5,40
150 149 304 123 - - - 150 5,70
175 174 317 135 - - - 175 6,30
200 199 329 148 - - - 200 7,10
224 219 339 158 - - - 200 7,60
250 249 354 173 - - - 200 8,30
300 299 379 199 - - - 200 9,50



Клапаны дроссельные для труб с уплотнением, регулируемые вручную

DN Ø d A B C E F L kg
60 57 80 63 - - - 60 0,70
80 77 103 87 - - - 100 1,60
100 100 115 99 - - - 100 1,80
120 120 125 109 - - - 120 2,10
140 136 133 117 - - - 140 2,40
150 150 140 124 - - - 150 2,60
175 175 152 136 - - - 175 3,10
200 200 165 149 - - - 200 3,70
224 220 175 159 - - - 200 4,10
250 250 190 174 - - - 200 4,70
300 300 215 199 - - - 200 5,80
350 349 233 240 - - - 200 7,90
400 398 258 265 - - - 200 9,40

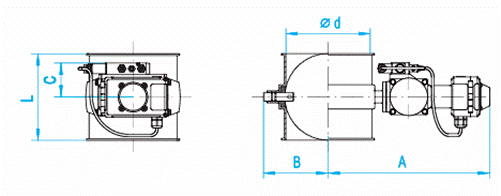

Клапаны запорные без уплотнения с пневматическим управлением посредством исполнительного привода. Клапан электромагнитный 5/2-ходовой (однокатушечный), 2 механических концевых выключателя полностью смонтированы в блоке концевых выключателей. Время переключения для 90° < 3 секунд

DN Ø d A B C E F L kg
60 - - - - - - - -
80 76 303 87 79 - - 100 3,60
100 99 315 99 79 - - 100 3,90
120 119 325 109 79 - - 120 4,30
140 135 333 117 79 - - 140 4,70
150 149 340 124 79 - - 150 5,00
175 174 352 136 84 - - 175 6,60
200 199 385 149 84 - - 200 7,40
224 219 395 159 84 - - 200 7,90
250 249 410 174 84 - - 200 8,60
300 299 439 199 84 - - 200 9,80

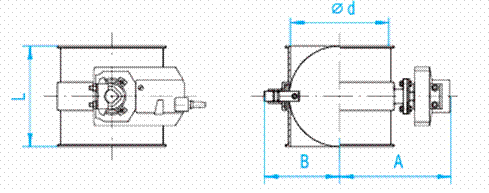

Клапаны запорные с уплотнением, электромоторное управление посредством привода ф. «Belimo» Время переключения для 90° около 150 сек.

Изображение выглядит как диаграмма, зарисовка, Технический чертеж, План</p> <p>Содержимое, созданное искусственным интеллектом, может быть неверным.

DN Ø d A B C E F L kg
60 - - - - - - - -
80 76 166 86 - - - 100 3,90
100 99 179 98 - - - 100 4,20
120 119 189 108 - - - 120 4,60
140 135 197 116 - - - 140 5,00
150 149 204 123 - - - 150 5,20
175 174 216 135 - - - 175 5,80
200 199 229 148 - - - 200 6,60

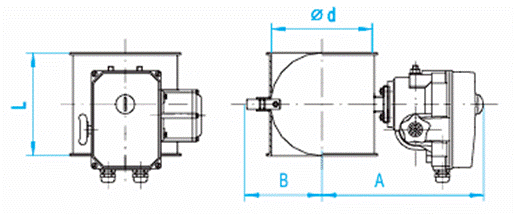

Клапаны запорные с уплотнением, электромоторное управление посредством сервопривода включая 2 регулируемых концевых выключателя и термовыключателя с нулевым потенциалом. Время переключения для 90° около 6 секунд.

DN Ø d A B C E F L kg
60 - - - - - - - -
80 76 264 86 - - - 100 4,40
100 99 276 98 - - - 100 4,70
120 119 286 108 - - - 120 5,10
140 135 294 116 - - - 140 5,40
150 149 301 123 - - - 150 5,70
175 174 314 135 - - - 175 6,30
200 199 326 148 - - - 200 7,10
224 219 396 158 - - - 200 7,60
250 249 411 173 - - - 200 8,30
300 299 439 199 - - - 200 9,50



Рекомендации по выбору:

  • Клапаны запорные без уплотнения внутри: Клапаны отбортованы с обеих сторон для соединений на хомутах. Оба вывода конца вала имеют уплотнения, одно представляет собой уплотнительное кольцо круглого сечения из витона, а другое выполнено из электропроводного материала EPDM в целях отвода зарядов с внутреннего клапана на корпус. Термостойкость от -50 до +120 °C. При диаметрах 350–400 мм клапаны могут поставляться с отбортовкой для соединения на хомутах (взрывобезопасность не обеспечивается) или на соединениях со свободными фланцами. При диаметрах свыше 400 мм клапаны имеют соединение на свободных фланцах согласно DIN 24154, T2, без контрфланца. Валы смонтированы на шариковых опорах и уплотнены кольцом круглого сечения из витона. Для диаметров, не превышающих 630 мм, взрывобезопасность обеспечивается при избыточном давлении до 3 бар.
  • Клапаны запорные с уплотнением: Клапаны отбортованы с обеих сторон для соединений на хомутах. Стандартное исполнение с уплотнительным кольцом из силикона. Термостойкость 200 °C. Отвечают требованиям, предъявляемым в пищевой промышленности и допущены к использованию согласно FDA. Оба вы вода конца вала имеют уплотнения, одно представляет собой уплотнительное кольцо круглого сечения из витона, а другое выполнено из электропроводного материала EPDM в целях отвода зарядов с внутреннего клапана на корпус. Термостойкость от -50 до +120 °C. Клапаны диаметром, не превышающим 200 мм, сертифицированы в качестве взрывобезопасных при избыточном давлении до 3 бар. При диаметрах свыше 300 мм клапаны выполняются с приварными фланцами согласно DIN 24154, T2 без контрфланца. Уплотнение захватывает всю внутреннюю поверхность клапана. Валы смонтированы на шариковых опорах и уплотнены кольцом круглого сечения из витона. Для диаметров, не превышающих 630 мм, взрывобезопасность обеспечивается при избыточном давлении до 3 бар.

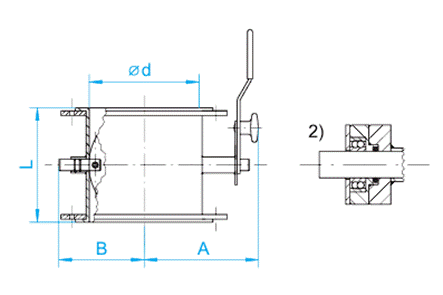

Клапаны дроссельные для труб со свободными фланцами с обеих сторон

DN Ø d A B C E F L kg
350  349 240 233 - - - 200 -
400 398 265 258 - - - 200 -
450 2) 458 396 365 - - - 200 -
5002) 498 421 391 - - - 200 -
5602) 558 451 421 - - - 200 -
6302) 628 486 456 - - - 200 -
7102) 707 525 495 - - - 200 -
8002) 797 570 540 - - - 200 -



2) Дополнительно с шариковой опорой и уплотнением круглого сечения из витона.
