Производитель
Тип оборудования
Основная информация
- Тип изделия: Система пневматического мониторинга для промышленных процессов
- Модель: Pneumatic Monitoring Systems
- Производитель: BFM® Global Ltd (Новая Зеландия)
- Сертификация: EC1935/2004, ATEX Zone 20-22, FDA
- Везде, где в действующей производственной системе есть гибкое соединение, при снятии соединителя всегда существует потенциальный риск попадания рук в зону действия опасных движущихся частей, таких как шлюзовые питатели и вращающиеся ножи.
- Теперь вы можете быть уверены в том, что можете контролировать снятие фитинга BFM® в этих зонах.
- Применение
- Разработана для использования в качестве системы мониторинга в местах, где существует риск попадания рук в зону действия опасных движущихся частей, таких как шлюзовые питатели и вращающиеся ножи.
- Простая в установке система, которая подает сжатый воздух между манжетой соединителя BFM® и штуцером.
- Датчики линии подачи воздуха мгновенно обнаруживают сброс давления, когда манжета соединителя начинает вдавливаться внутрь, и активируют сигнал тревоги и/или отключают все движущиеся части, расположенные ниже.
- Оснащена двумя переключателями/дисплеями датчика давления и защищенным от несанкционированного доступа манометром.
- Может использоваться в качестве позиционного датчика для обеспечения правильной установки всех соединителей на крупном предприятии.
Технические характеристики
- Компоненты системы:
- Датчик давления: Высокочувствительный измеритель
- Контроллер: Электронный блок управления
- Интерфейс: Цифровой дисплей и выходные сигналы
- Диапазон измерений: 0–10 бар (настраиваемый)
- Точность измерения: ±0.5% от диапазона
- Скорость отклика: < 100 мс
- Температурный режим:
- Рабочий: -20°C до +80°C
- Пиковый: до +100°C (кратковременно)
- Защита: IP65
Ключевые преимущества
- Мониторинг: Непрерывный контроль параметров системы
- Точность: Высокая достоверность измерений
- Автоматизация: Интеграция с системами управления
- Надёжность: Работа в тяжёлых промышленных условиях
- Универсальность: Совместимость с различными средами
Области применения
- Пищевая промышленность: Контроль пневматических систем
- Фармацевтика: Мониторинг производственных процессов
- Химическая промышленность: Контроль давления в агрессивных средах
- Производство: Оптимизация работы пневматического оборудования
- Энергетика: Системы контроля давления
Конструктивные особенности
- Конструкция:
- Модульная система компонентов
- Цифровая индикация параметров
- Аналоговые/цифровые выходы
- Опции:
- Различные диапазоны измерений
- Специальные материалы
- Взрывозащищённое исполнение
- Интерфейсы:
- RS-485
- Modbus
- Аналоговые выходы 4–20 мА
Документация
- Сертификаты:
- ATEX II 2D Ex h IIB T135°C
- EC1935/2004
- FDA 21 CFR
- Руководства:
- Инструкция по монтажу: YouTube BFM®
- 3D-модели: CAD Library
Важно:
- Регулярно проводить калибровку системы
- Обеспечивать чистоту измеряемой среды
- Соблюдать температурный режим эксплуатации
- Проводить периодическое техническое обслуживание

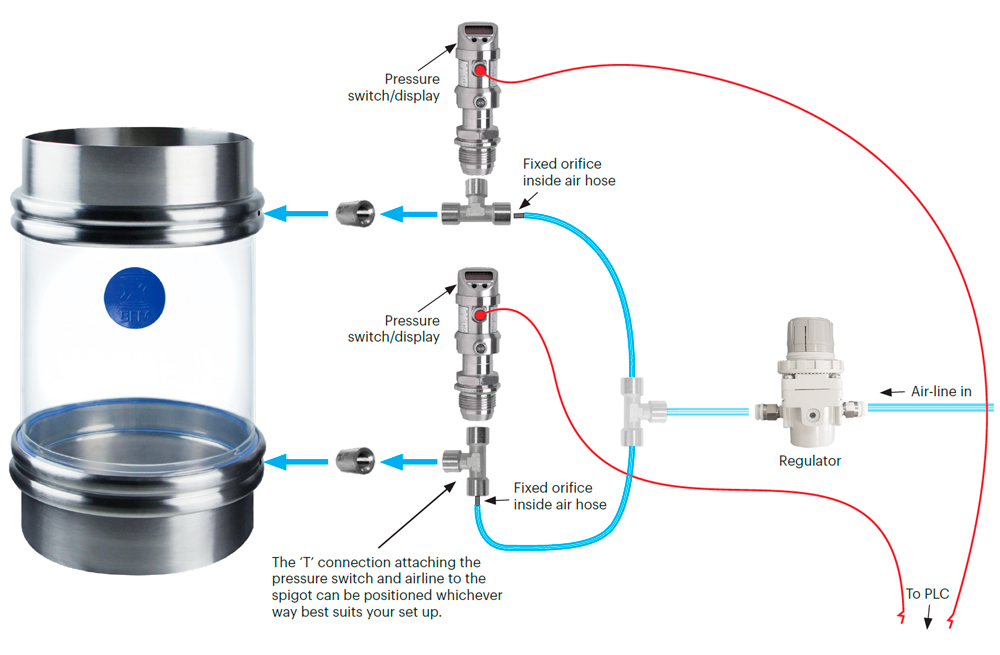

Как это работает?
Система работает, нагнетая сжатый воздух между манжетой коннектора BFM® с синей полосой и штуцером.
Датчики линии подачи воздуха немедленно обнаруживают, что это внешнее давление снижается, когда манжета коннектора начинает вдавливаться внутрь в любой точке вокруг коннектора при его снятии, активируя сигнал тревоги и/или отключая все движущиеся части, расположенные ниже.
Система управления может быть настроена для нескольких коннекторов, что облегчает мониторинг крупных установок.
Счётчики наглядно показывают, когда уплотнение неисправно, и систему также можно использовать в качестве датчика положения, чтобы гарантировать правильную установку всех коннекторов на крупном предприятии.
