Основная информация
- Тип изделия: Прозрачный вентилируемый промежуточный бункер с разделением воздушного потока
- Модель: Venting Surge Hopper
- Производитель: BFM® Global Ltd (Новая Зеландия)

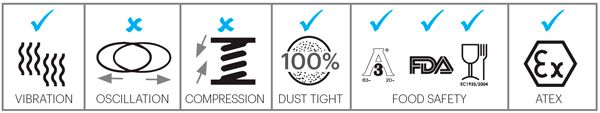

- Сертификация: FDA 21 CFR 177.1680, EC1935/2004, 3A (20-27), ATEX Zone 20-22
- Уравнительный бункер с дегазацией представляет собой угловой конический соединитель с внутренней перегородкой, которая позволяет порошку поступать с одной стороны, а вытесняемому воздуху – выходить с другой.
- В отличие от стальных бункеров, где для проверки наличия сводов внутри приходится открывать смотровой люк, прозрачность материала Seeflex 040E позволяет контролировать поток продукта. Его гибкие стенки податливы, поэтому своды часто можно легко устранить, просто помассировав боковую стенку бункера.
- Уравнительный бункер предназначен для установки в специальный патрубок (в нижней части) уравнительного бункера, оснащенный перегородкой, соответствующей углу перегородки соединителя.
Применение:
- В качестве промежуточного бункера над поворотным клапаном или головкой для загрузки мешков.
- Идеально подходит для липких продуктов, склонных к сводообразованию.
- Процессы, требующие регулярной очистки (быстро и легко демонтируется и устанавливается).
Технические характеристики
- Материал:
- Основной: Seeflex 040E (прозрачный термопластичный полиуретан)
- Армирование: Нет (монолитная конструкция)
- Диапазон диаметров:
- Верхний вход: Ø250–1000 мм
- Нижний выход: Ø200–350 мм
- Доступные диаметры
- Диаметр 1 (входной (широкий) конец): Ø250 мм (10") – 1000 мм (39½") с шагом 50 мм (2")
- Диаметр 2 (выходной (узкий) конец): Ø200 мм (8"), Ø250 мм (10"), Ø300 мм (12"), Ø350 мм (14")
- Допустимая длина соединителя
- 400–1000 мм с шагом 50 мм (16"–39½") с шагом 2")
- Минимальная длина зависит от разницы между диаметрами входного и выходного отверстий — см. таблицу «Вентиляционный уравнительный бункер — минимальная длина» в технических характеристиках изделия.
- Температурный режим:
- Рабочий: -25°C до +110°C
- Пиковый: +120°C (до 15 минут)
Ключевые преимущества
- Прозрачность стенок: Визуальный контроль потока для быстрого обнаружения мостиков
- Гибкость: Ручное устранение пробок без остановки процесса (материал допускает деформацию до 300%).
- Гигиеничность: Полная разборка за 30 секунд для CIP-мойки (pH 1–12)
- Совместимость: Интеграция с роторными клапанами Airlock India, Gericke Rotaval.
Области применения
- Пищевая промышленность: Передача муки, сахара, специй в дозирующие системы.
- Фармацевтика: Транспортировка API-порошков в условиях GMP.
- Химическая промышленность: Работа с абразивными материалами (оксиды металлов).
- Пластики: Подача гранулята в экструдеры.
Конструктивные особенности
- Вентиляционная система:
- Встроенный канал для отвода воздуха (производительность: 15 м³/час на Ø300 мм)
- Совместимость с FM1 Breather Bag для фильтрации
- Система крепления:
- Snap-Fit соединение с фланцем BFM® Surge Hopper Spigot
- Разделительная пластина из нерж. стали 316L (в комплекте)
- Опции:
- TR Lock-Out: Защита от несанкционированного доступа
- Антистатическая версия: Поверхностное сопротивление ≤10⁶ Ом.
Документация
- Сертификаты:
- 3A №63-04 (гигиенические стандарты)
- ATEX II 2D Ex h IIB T135°C (IBExU №21818-X)
- Руководства:
- Инструкция по монтажу: YouTube BFM®
- 3D-модели: CAD Library
Важно:
- Обязательна установка FM1 Breather Bag для вентиляции.
- Запрещено использование с материалами, генерирующими электростатические заряды ≥5 kV (без антистатической версии).
