Гибкий соединитель BFM® Seeflex-060ES
Гибкий соединитель BFM® Seeflex-060ES
Гибкий соединитель BFM® Seeflex-060ES
Гибкий соединитель BFM® Seeflex-060ES
Производитель
Тип оборудования
Основная информация
- Тип изделия: Промышленный гибкий соединитель для высокого давления
- Модель: Seeflex-060ES
- Производитель: BFM® Global Ltd (Новая Зеландия)

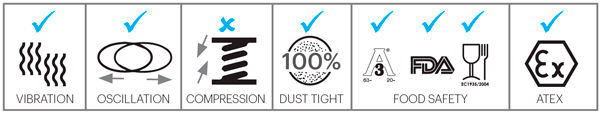

- Сертификация: FDA, ATEX, 3A, (EC) 1935/2004
- Seeflex 060ES, устойчивый к давлению, — это прозрачный термопластичный полиуретановый сплав на основе эфира с внутренней полиэфирной сеткой.
- Внутренняя сетка предотвращает растяжение манжеты Seeflex и обеспечивает превосходную устойчивость к давлению.
- Применение
- Ситуации с избыточным давлением при постоянном давлении до 1,7 бар
- ВАЖНО: Seeflex 060ES разработан для работы в условиях чрезвычайно высокого давления, поэтому его не следует использовать там, где соединитель предназначен для сброса давления.
- * При изменении диаметра необходимо внести технические изменения. По вопросам изменения длины или применения в условиях нестабильности обратитесь в компанию BFM®.
- Соединитель Seeflex 060ES пришёл на смену соединителю Camlon.
Технические характеристики
- Материал:
- Полиэфирный термопластичный полиуретан с армирующей сеткой (полиэстер)
- Внутренний слой: Seeflex 040E, внешний: Seeflex 020E
- Диапазон диаметров: 100, 125, 150–1650 мм (шаг 50 мм)
- Длина: 80, 100- 6000 мм (шаг 50 мм)
- Температурный режим:
- Рабочий: -25°C до +120°C
- Пиковый: до +140°C (кратковременно)
- Давление:
- Максимальное рабочее: 1.7 бар (при 90°C)
- Взрывозащита: до 60 кПа (IBExU-тестирование)
- Поверхностное сопротивление: 10¹⁰ Ом (антистатичный)
Ключевые преимущества
- Устойчивость к давлению: Армирующая сетка предотвращает растяжение
- Химическая инертность: Совместим с CIP/SIP-процессами (pH 0-14)
- Безопасность: ATEX-сертификация для зон 20-22 (пылевые среды)
- Гигиеничность: Отвечает стандартам 3A и USDA для пищевой промышленности
- Долговечность: Срок службы до 5 лет в агрессивных средах
Области применения
- Пневмотранспорт: Системы с избыточным давлением (до 1.7 бар)
- Взрывоопасные зоны: Обработка горючих порошков (ATEX)
- Пищевая промышленность: Соединение бункеров, смесителей, сушилок
- Фармацевтика: Изоляция вибрации в реакторных системах
Конструктивные особенности
- Армирование: Внутренняя полиэфирная сетка для защиты от деформации
- Система крепления: Snap-fit с двойным уплотнением BLUEBAND™
- Опции:
- Трапециевидная форма (компенсация смещения оборудования)
- Угловые модификации 110° для CIP-дренажа
- Интегрированные смотровые окна (Blanking Caps)
Документация
- Сертификаты:
- FDA 21 CFR 177.1680 & 177.2600
- IBExU ATEX №21818-X (зоны 20-22)
- (EC) 10/2011 (контакт с пищевыми продуктами)
- CAD-модели: Доступны в форматах STEP, IGES, DWG
Комплектация
- Соединитель Seeflex-060ES
- Сертификат соответствия (FDA/EC/ATEX)
- Руководство по установке
- Паспорт безопасности материала
Важно:
- Для высоконапорных систем (≥1 бар) рекомендуется использовать соединители длиной 100-150 мм. Для нестандартных диаметров (>1650 мм) требуется предварительное согласование.
