Рейтинг
Голосов пока нет
Производитель
BFM® Global Ltd (Новая Зеландия)
Тип оборудования
BFM гибкие вставки

Основная информация

  • Тип изделия: Гибкие весовые сильфоны для точного взвешивания
  • Модель: Weighing Bellows
  • Производитель: BFM® Global Ltd (Новая Зеландия)

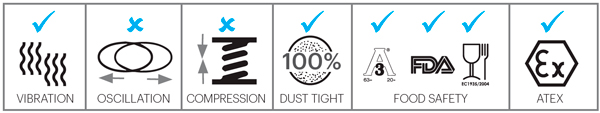

  • Сертификация: 3A (20-27, 63-04), FDA 21 CFR 177.1680, EC1935/2004, ATEX Zone 20-22
  • Наши весовые сильфоны изготовлены из прозрачного термопластичного полиуретанового сплава Seeflex 040E на основе эфира, что делает их очень прочными и гибкими, поэтому они не ломаются при постоянном изгибе.
  • Форма весовых сильфонов идеально подходит для предотвращения передачи вибрации между оборудованием, сводя к минимуму любые помехи, которые могут повлиять на взвешивание или работу весов.
  • Защёлкивающееся соединение и конструкция штуцера обеспечивают быструю и точную установку при каждом снятии и замене соединения.
  • Применение
  • Предназначены для применений, где требуется точное взвешивание, например, для дозаторов с постепенным изменением веса и дозирующего оборудования.
Узнать стоимость

Технические характеристики

  • Материал:
    • Основной: Seeflex 040E (прозрачный термопластичный полиуретан)
    • Армирование: Отсутствует (монолитная конструкция)
  • Диапазон диаметров: 4", 6", 8" (стандартные)
  • Длина: 3" (компактная конструкция)
  • Температурный режим:
    • Рабочий: -20°C до +85°C
    • Пиковый: +105°C (до 10 минут)
  • Механические свойства:
    • Устойчивость к разрыву: >500% удлинение
    • Реактивная сила: <0.5 Н/мм (минимизирует погрешность весов)
  • Гигиенические свойства:
    • Гладкость поверхности: Ra ≤0.8 мкм
    • CIP-совместимость: Да (pH 1–14)

Ключевые преимущества

  • Точность взвешивания: Минимальная передача усилия на тензодатчики.
  • Прозрачность: Полная визуализация потока продукта (в отличие от силиконовых аналогов).
  • Прочность: Устойчивость к разрывам при установке и эксплуатации.
  • Безопасность: Установка без инструментов (исключает риск загрязнения).

Области применения

  • Фармацевтика: Соединение миксера с весовой системой в условиях GMP.
  • Пищевая промышленность: Точное дозирование ингредиентов в бункерах.
  • Химическая промышленность: Взвешивание абразивных порошков.
  • Потеря в весе (LIW): Системы непрерывного дозирования.

Конструктивные особенности

  • Асимметричная форма: Минимизирует задержку продукта в полости.
  • Система крепления: Патентованный синий фиксирующий пояс (Blue-Band™) для быстрого монтажа.
  • Совместимость: Работает с фланцами BFM® Spigot (сварные/резьбовые адаптеры).
  • Опции:
    • Tool Release (TR): Защита от случайного демонтажа.
    • Вентиляционные порты: Для интеграции с системами аспирации.

Документация

  • Сертификаты:
    • 3A №63-04 (гигиенические стандарты).
    • ATEX II 2D Ex h IIB T135°C (IBExU).
  • Руководства:
    • Инструкция по монтажу: YouTube BFM®
    • Требования к монтажному зазору: 80 мм между фланцами.
    • 3D-модели: CAD Library


Важно:

  • Не использовать для вакуумных систем (макс. допустимое разрежение: 0.02 бар).
  • Избегать контакта с кетонами и хлорированными растворителями.
