За неделю с 5 по 12 сентября 2026 года отрасль пневмотранспорта сыпучих материалов отметилась тремя заметными публикациями: комплексным обзором компонентов системы пневмотранспорта от WAMGROUP, материалом о компрессионных муфтах трубопровода STIF EURAC и анонсом эжекторной системы смешивания «порошок-жидкость» Flexicon FlexEductor. Разбираем главное.
Комплексный пневмотранспорт: роторные питатели, диверторы и износостойкие отводы WAMGROUP
Содержание
9 сентября WAMGROUP S.p.A. (Италия, Модена, основана в 1968 году) опубликовала материал об интегрированном подходе к проектированию пневмотранспорта: КПД системы определяет не один агрегат, а согласованная работа всех компонентов.

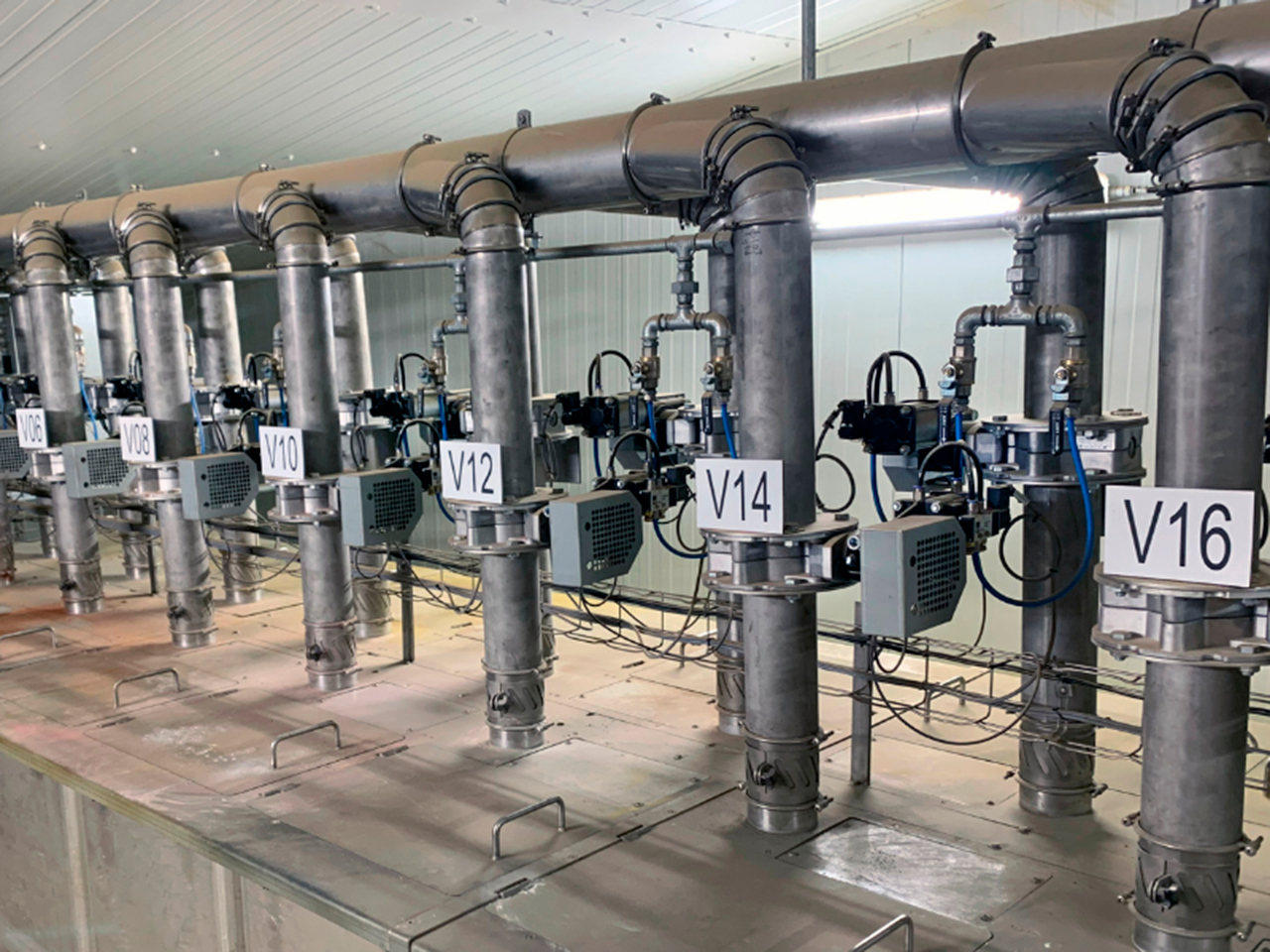

Компоненты системы пневмотранспорта WAMGROUP на линии транспортировки сыпучих материалов. Фото: WAMGROUP
Шлюзовый затвор / роторный питатель: контроль подачи и перепада давления
Роторные питатели (шлюзовые затворы) обеспечивают непрерывную контролируемую подачу порошков и гранул из силосов и бункеров с удержанием перепада давления между секциями. Доступны конфигурации drop-through и blow-through под разные принципы транспортировки и типы материалов — подбор узла см. в разделе «шлюзовые питатели и роторные затворы».
Дивертор для пневмотранспорта: маршрутизация потока на несколько адресов
Диверторы типов flap-type, drum-type и специализированные исполнения обеспечивают маршрутизацию потока на несколько адресов и параллельные линии. Отмечаются надёжное уплотнение, минимальные потери давления и высокая надёжность узлов.

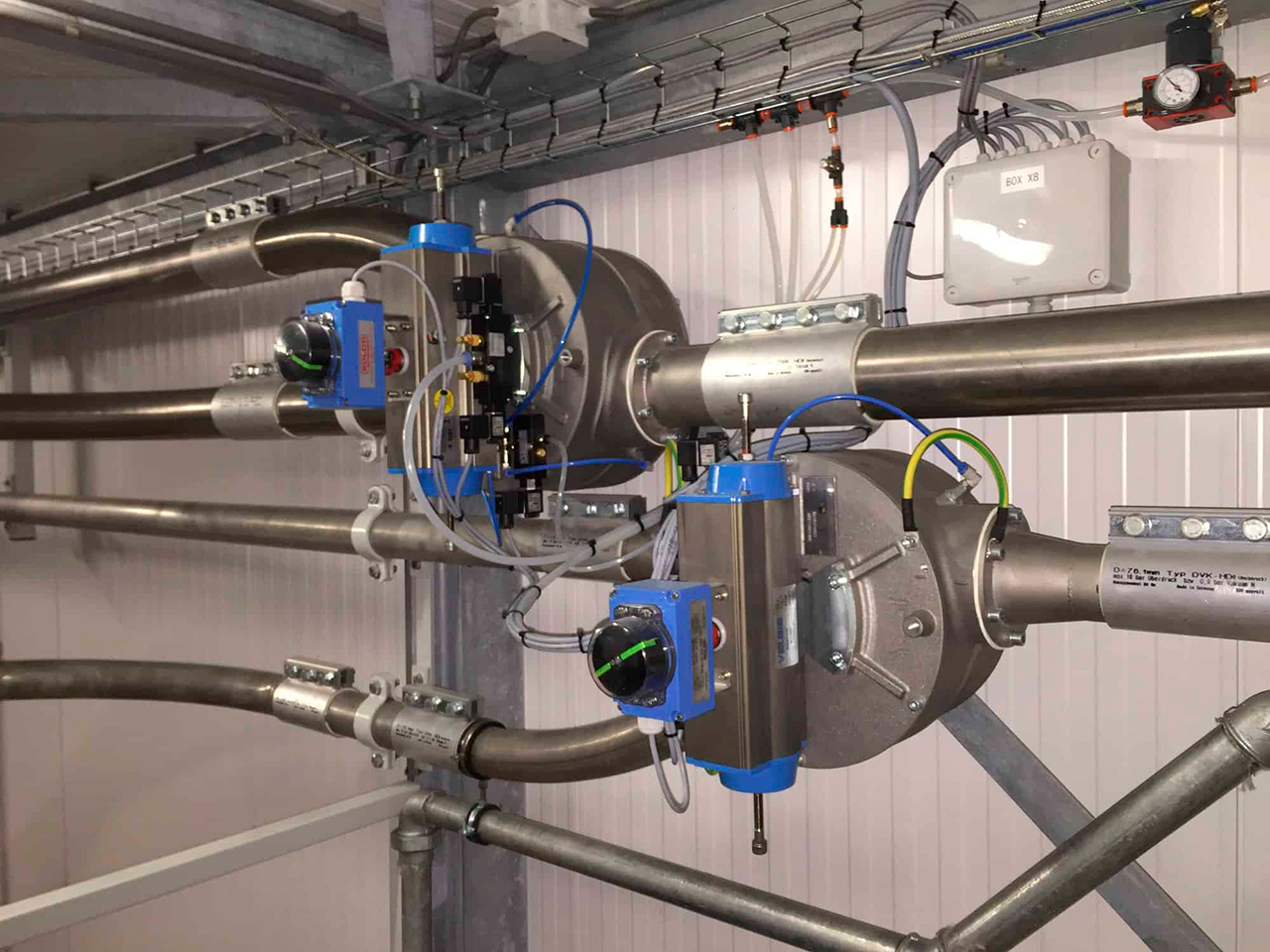

Дивертор для пневмотранспорта WAMGROUP на линии из нержавеющей стали. Фото: WAMGROUP / BulkInside
Износостойкие отводы EXTRABEND и EXTRACURVE
Износостойкие отводы серий EXTRABEND и EXTRACURVE имеют оптимизированную геометрию, снижающую абразивный износ поворотов при сохранении плавного потока. Результат — больший срок службы трубопровода пневмотранспорта и более редкое обслуживание. Аналогичные решения собраны в разделе «трубопроводные системы и отводы для пневмотранспорта».
Щипковый (pinch) клапан
Щипковый (pinch) клапан с гибким рукавом (манжетой) обеспечивает надёжную изоляцию и регулировку потока, устойчив к абразивным продуктам. Заявленные отрасли применения компонентов: строительные материалы, пластики, химия, пищевая промышленность, корма, рециклинг.

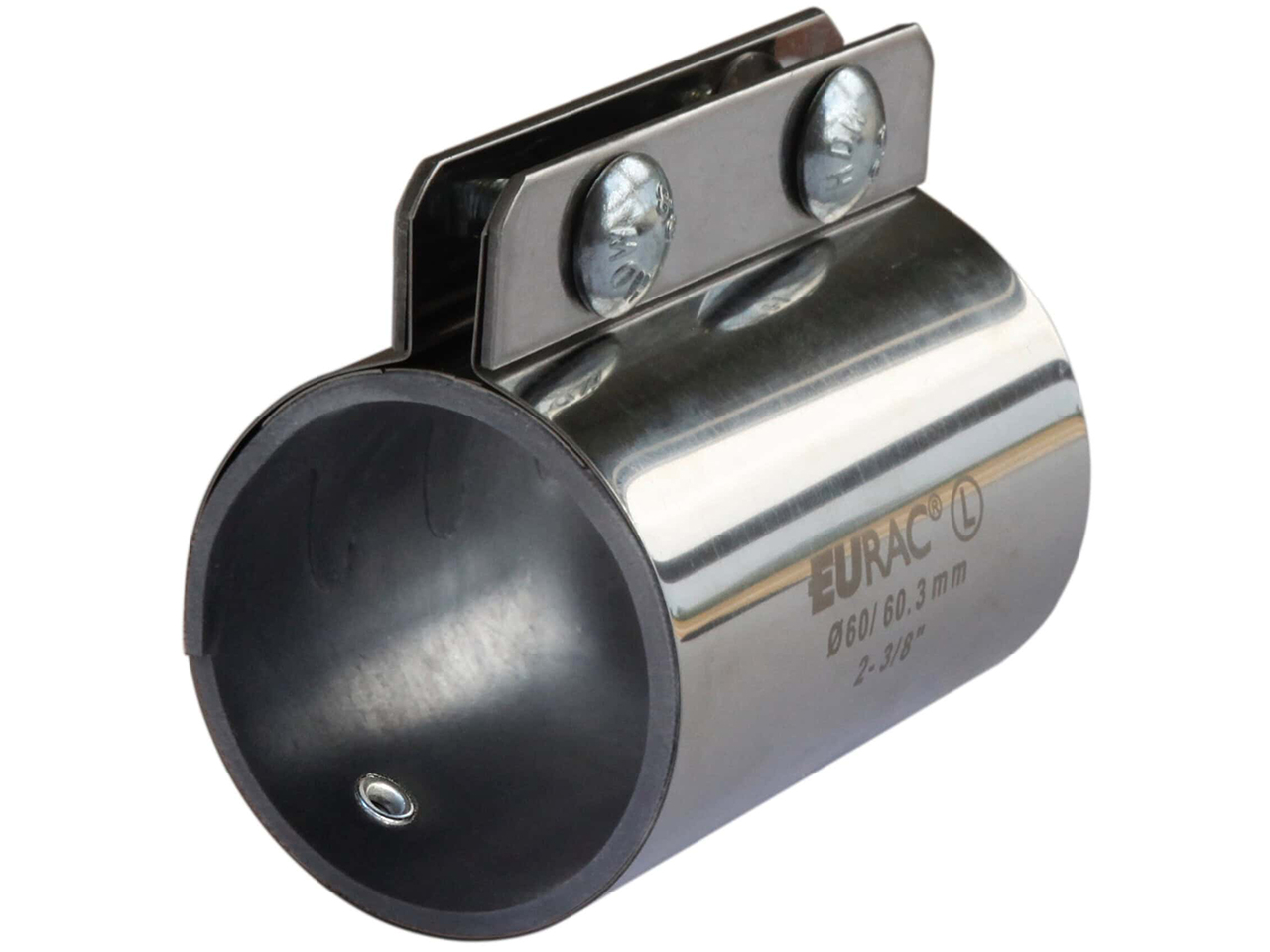

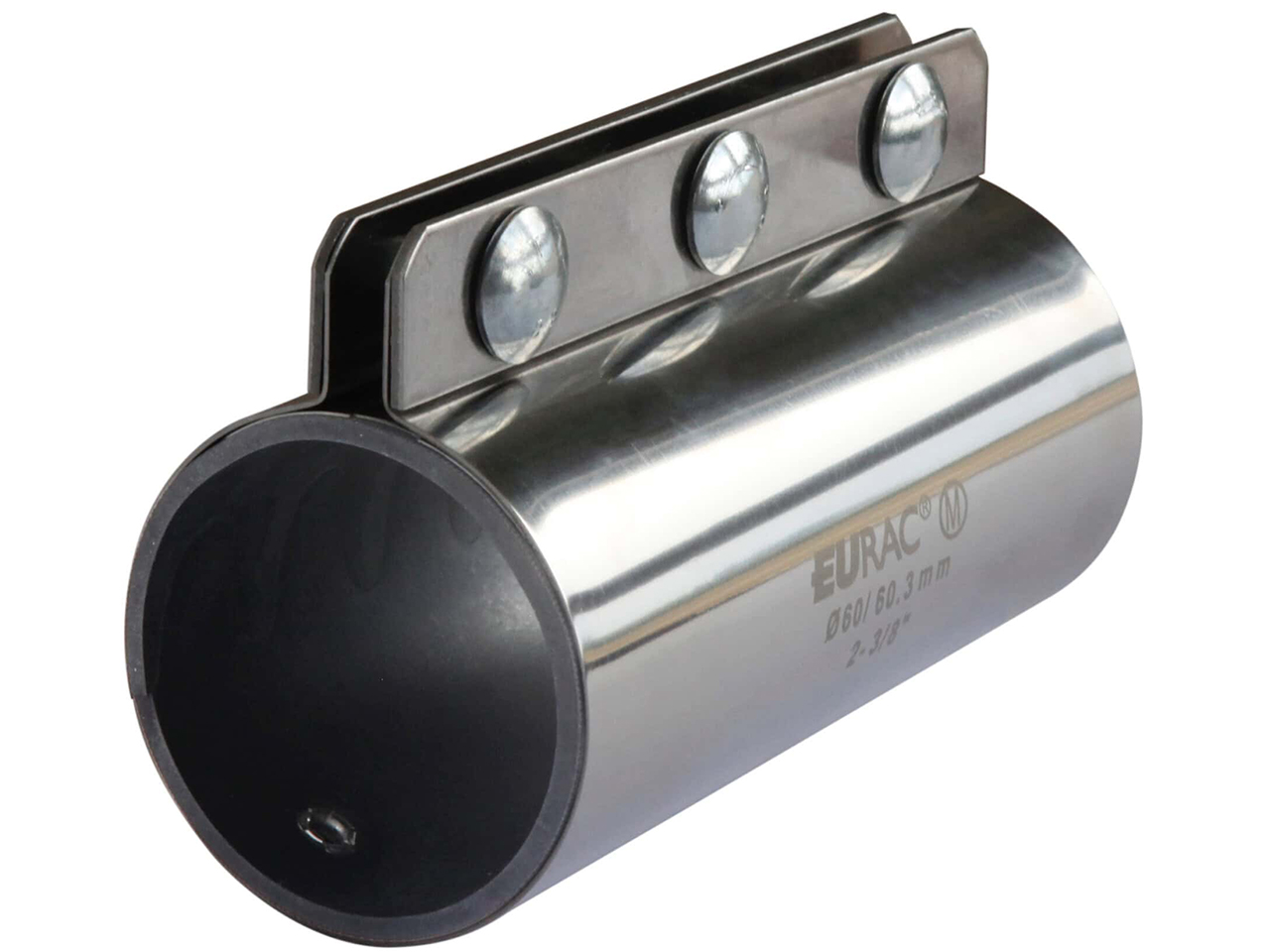

Трубопровод пневмотранспорта без фланцев: компрессионные муфты STIF EURAC до 24 бар
9 сентября компания STIF (Франция) представила компрессионные муфты трубопровода EURAC как альтернативу фланцевым соединениям: безфланцевый монтаж трубопровода быстрее, снижает простой при обслуживании и упрощает модификацию существующих линий.
- рабочее давление — до 24 бар; применимы в вакуумном пневмотранспорте и напорных системах, для лёгких и абразивных материалов
- семейства L и M — разреженнофазная транспортировка лёгких продуктов; HL и H — плотнофазный пневмотранспорт; HX — большие диаметры и высокие механические нагрузки
- диаметры труб 38,1–355,6 мм; стандартные длины муфт 100–300 мм
- корпуса: оцинкованная сталь, нержавеющая сталь 430 или 304L
- прокладки: SBR, пищевой белый NBR (FDA), силикон VMQ, синий детектируемый силикон, Viton FKM; диапазон температур от −65 до +250 °C
- соответствия: регламенты EC 1935/2004 и REACH 1907/2006 для пищевых и чувствительных применений, директива PED 97/23/CE с маркировкой для трассируемости
- антистатическое исполнение: люверсы, токопроводящие полосы, защитные кольца из нержавеющей стали
Допустимое давление документировано кривыми по диаметру трубы, длине муфты и типу монтажа (свободный или закреплённый трубопровод).
Смешивание «порошок-жидкость» без комков: Flexicon FlexEductor
10 сентября в отраслевой публикации (анонс продукта состоялся в конце августа) Flexicon (США) представил FlexEductor — эжекторную (eductor) систему смешивания. Venturi-вакуум втягивает сухой продукт напрямую в поток жидкости: смешивание порошок-жидкость происходит с надёжной гидратацией и диспергированием — без комков и агломератов, без засоров и долгих циклов перемешивания.
В системе нет движущихся частей, обслуживание минимально, предусмотрена полная CIP-мойка. Опции: несколько типоразмеров, skid-монтаж по техническому заданию, интегрированные batch/surge-ёмкости, ручной wand-манипулятор. Решение расширяет линейку Flexicon в сегменте смешивания твёрдое-жидкое для пищевых и химических производств.

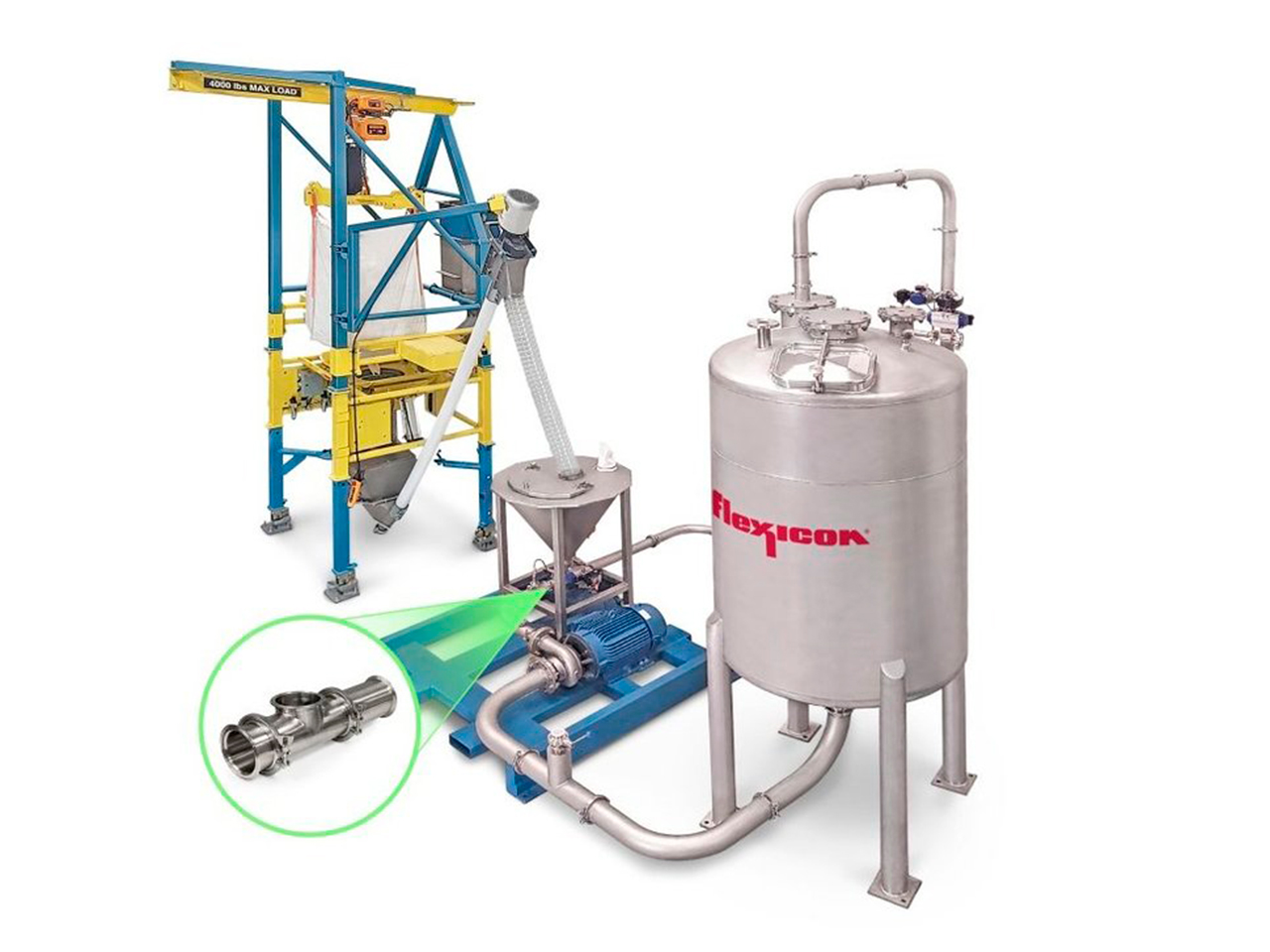

Эжекторная система смешивания «порошок-жидкость» Flexicon FlexEductor. Фото: Flexicon / Powder & Bulk Solids
Также на неделе
Готовится POWTECH TECHNOPHARM 2026 (Нюрнберг, 29 сентября – 1 октября): в программе экспертного форума заявлен кейс «Dryer Discharge with Pneumatic Conveying and Contained Packaging», Gericke анонсировала стенд в зале 7A. Отрасль приурочивает к выставке премьеры компонентов пневмотранспорта — следим за анонсами.
Продолжение темы
В прошлом выпуске, «новинки 29.08–04.09», мы разбирали затвор Vortex Rounded Blade Gate Titan, чек-лист гибких коннекторов BFM с заменой за 30 секунд, выбор воздуходувок, AI-фасовку BEHN + BATES INTEGRA IV и пассивные бункеры DustCone.
Подбираете шлюзовой затвор / роторный питатель, дивертор для пневмотранспорта, износостойкие отводы или компрессионные муфты трубопровода под конкретный материал и режим? Инженеры «ВалиандТех» спроектируют систему пневмотранспорта «под ключ» — от вакуумного пневмотранспорта до плотнофазного.
FAQ
- Чем pinch-клапан отличается от шиберного затвора?
-
В щипковом (pinch) клапане поток перекрывает гибкий рукав (манжета): проход полностью изолируется, нет застойных зон, конструкция устойчива к абразиву. У шиберного затвора поток пересекает пластина с механизмом — выше риск заедания и износа уплотнений на абразивных продуктах.
- Когда компрессионная муфта лучше фланцевого соединения?
-
Когда важны скорость монтажа и минимальный простой: безфланцевый монтаж трубопровода быстрее, проще модифицируется и обслуживается. Муфты EURAC, например, работают до 24 бар в вакуумных и напорных системах; фланцы разумнее там, где нужен жёсткий разъём под регулярный демонтаж или вне стандартных диаметров 38,1–355,6 мм.
- Как ввести порошок в жидкость без комков?
-
Эжекторным способом: Venturi-вакуум втягивает сухой продукт прямо в поток жидкости (как в FlexEductor), обеспечивая гидратацию и диспергирование без комков и агломератов, без движущихся частей и с возможностью CIP-мойки.
